程序控制（ISO14229系列之31服务）

1、请求格式

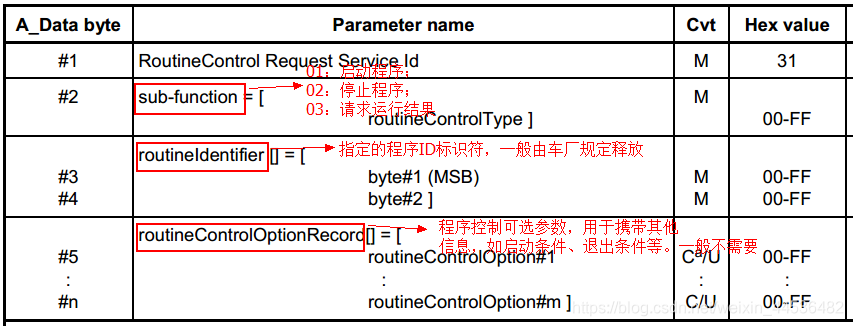

        RoutineControl (31服务) ，用于对主机厂定义的一些特定程序的控制操作（启动程序、停止程序、请求运行结果）。关于31服务的请求格式如下：

        （1）、第2个字节routineControlType用于指定对程序的操作动作，其可选项如下（一般用得比较多的是01子服务）：

• 01：startRoutine（启动程序）；
• 02：stopRoutine（停止程序）；
• 03：requestRoutineResults（请求程序的运行结果）

        （2）、第3、4字节routineIdentifier表示指定的程序ID；这些特定的程序信息一般由车厂规定释放；一般会在诊断调查表中体现。比如针对ECU的升级，一般需要指定以下几个特定的程序功能（具体ID由车厂规定）：

程序名	功能描述
CheckProgrammingPreconditions（编程条件检查）	该程序用于对ECU升级条件（如车速信息等）的判断，在ECU的BootLoader与APP程序中一般都要有该程序功能的定义。一般用于进入编程会话之前
CheckAppSwAppDataValidity（检查数据的有效性，如CRC校验）	一般用于对升级数据中的每个块信息的CRC校验；ECU会将接收到的数据进行CRC计算，并与诊断仪计算发送过来的CRC进行比对；确保数据的准确性
EraseFlashMemory（擦除Flash内存）	用于对此次升级要用到的内存空间进行擦除操作。一般用于请求APP数据下载（34服务）之前
CheckProgrammingDependency（编程兼容性的检查 ）	用于升级完成后对升级信息的兼容性检查，例如对升级文件产品型号的检查，必要的逻辑块是否存在的检查等操作。一般用于完成所有数据的升级之后


        （3）、之后的数据代表可选记录参数routineControlOptionRecord；一般用于携带其他信息，如程序的启动条件、停止条件等；可根据实际需要进行使用；一般比较少用到。



2、肯定响应格式

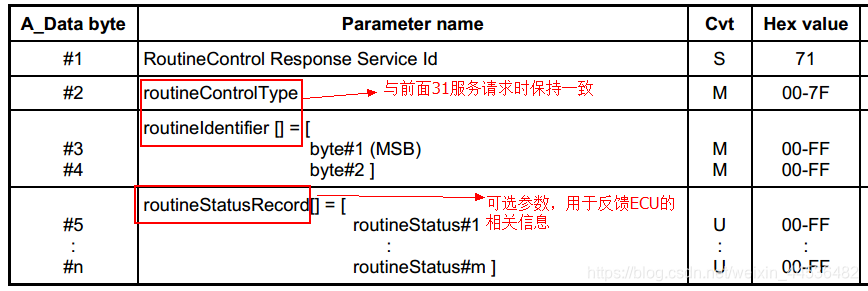

        ECU在收到对应的程序动作请求后，返回的肯定响应格式如下：

        其中，routineStatusRecord是可选参数，用于在执行相应程序动作后，返回ECU相关的信息（如请求31 02服务请求停止时ECU可以通过该参数返回该程序总运行时间等信息）；可根据实际需要进行使用；一般比较少用到。
