TM1650按键扫描问题汇总

一.按键扫描前需切换为扫描模式

        我使用的是立创商城旧版TM1650,立创商城提供的数据手册是比较早的版本。在这个版本中，没有任何关于进入扫描模式前需要进入扫描模式的描述，因此刚开始以为上电之后会自动开始扫描，只需要读取键盘扫描码即可。但是在上电之后按键按下，没有进入中断，读取到的按键扫描码为2E。

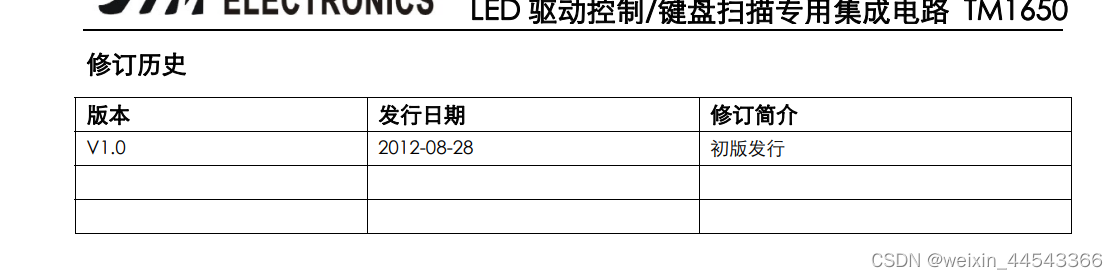

图1. 早期版本的数据手册

        后来找到了新版的数据手册，上面有关于扫描模式的说明。从下面的图中可以看出，只要处于7段开屏，就可以进入按键扫描模式并且使用DP引脚的中断功能。

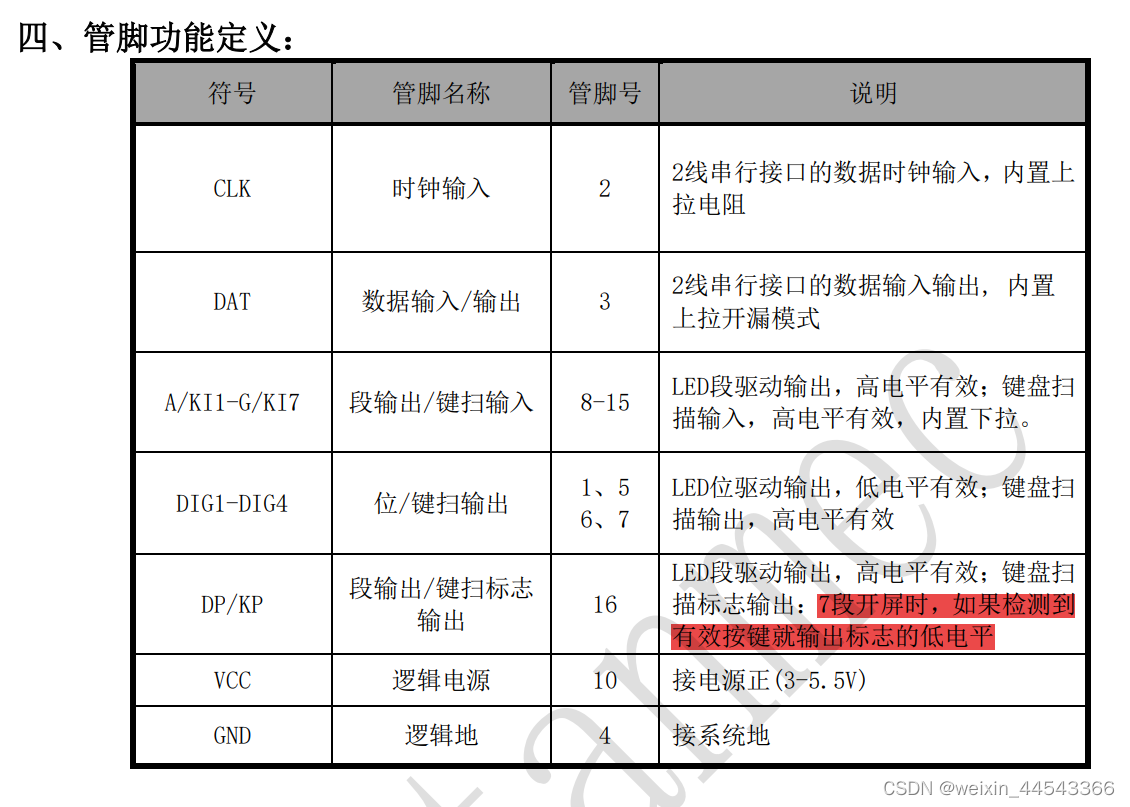

图2. DP引脚中断功能

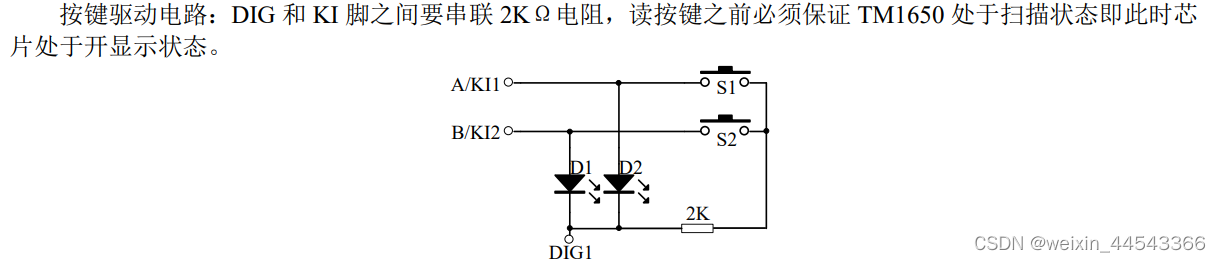

 图3. 按键扫描模式开启方法

二.扫描模式的切换方法

        如何进入7段开屏（按键扫描模式）呢？可以通过系统参数来设置，首先发送48H，收到应答之后再发送参数。

图4.系统参数设置方法

         那么又应该发送什么参数呢？

        数据手册里的描述“48H+10H+01H=1级亮度开屏显示”，这里很容易让人误解。

        如果要实现7段开屏的话，那应该发送48H、再发送08H、再发送01H，还是应该发送48H、再发送08H、再发送48H、再发送01H呢？另外在时序图里发送48H后只发送了一个字节，和这里的描述矛盾。

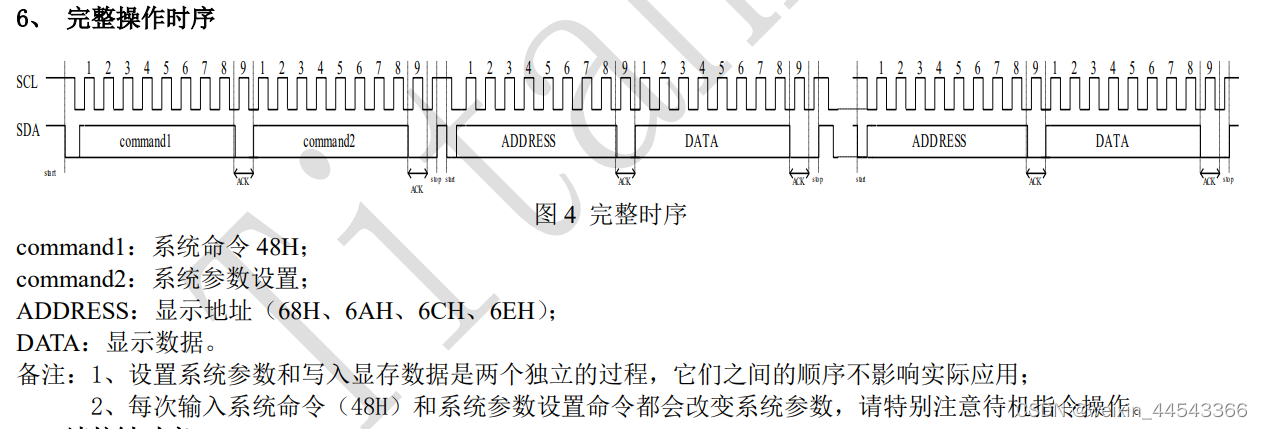

图5. 系统参数设置

         正确的方法应该是：起始信号、发送48H、接受ACK、发送09H、接收ACK、结束通信。

        09H是（08H | 01H）得到的，发送09H、19H、29H......79H都是可以的。

图6. 7段开屏方式

三.中断引脚的工作方式

        由图6可以看出，当按键按下，DP引脚产生下降沿，如果不读按键扫描码，DP会保持低电平，无法再次进入中断。这也是检测到第一次按键按下而检测不到后续按键的原因。

(2024.9.2更新：程序中不要仅仅依靠外部中断下降沿来判断按键是否按下，因为某些原因（如I2C通信受到干扰）导致没有成功读取按键值，而DP引脚保持低电平，此时靠中断下降沿无法检测到按键按下。

可以在I2C通信中加入相应的错误处理机制，最好是在主程序加上读取DP引脚的代码，如果为低电平，则读取按键值，或者每隔一段时间读取一次按键)

四.二极管的方向

        如果使用二极管防止鬼键，需要注意二极管的方向。

五.复位时间

        上电之后不能立即进行通信，需要延迟一小段时间。

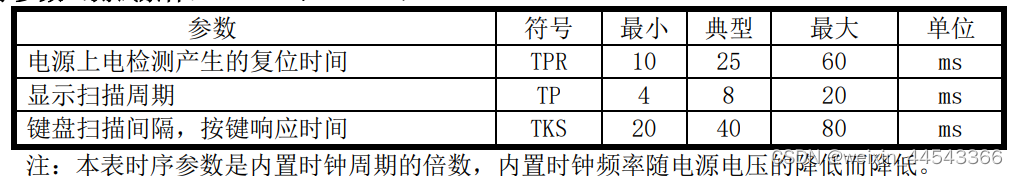

图7. 复位时间

六.供电电压

3-5.5V电压均可，对于3.3V单片机，最好使用3.3V供电。
