VGA（小梅哥）

一、扫描原理

显示器扫描方式分为逐行扫描和隔行扫描：逐行扫描是扫描从屏幕左上角一点开始，从左向右逐点扫描，每扫描完一行,电子束回到屏幕的左边下一行的起始位置，在这期间，CRT对电子束进行消隐（从右边回到左边的过程中要消隐），每行结束时，用行同步信号进行同步；当扫描完所有的行，形成一帧，用场同步信号进行场同步，并使扫描回到屏幕左上方，同时进行场消隐,开始下一帧。隔行扫描是指电子束扫描时每隔一行扫一行，完成一屏后再返回来扫描剩下的行，隔行扫描的显示器闪烁的厉害，会让使用者的眼睛疲劳。

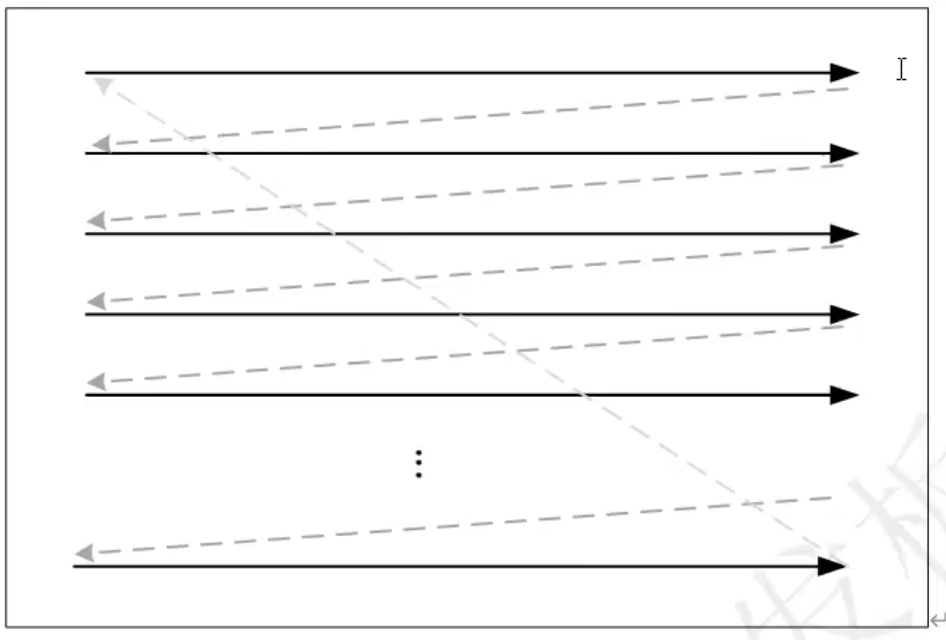

屏幕扫描方式原理

二、VGA时序

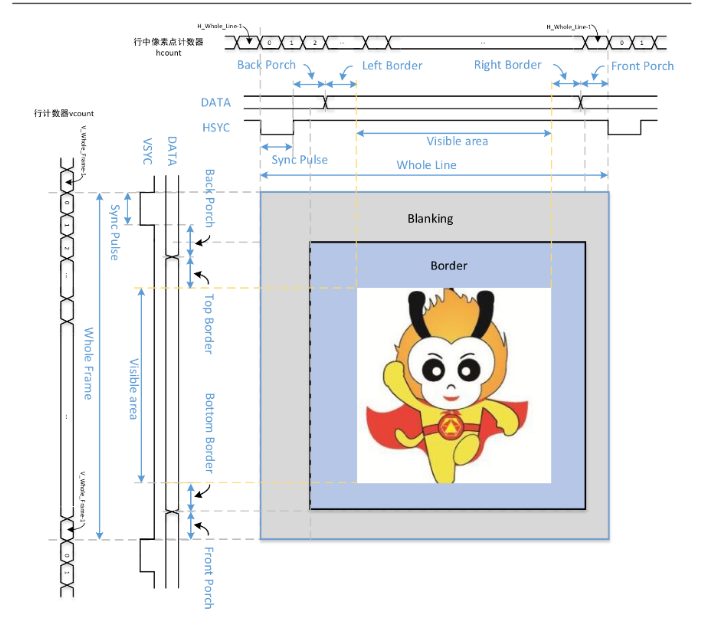

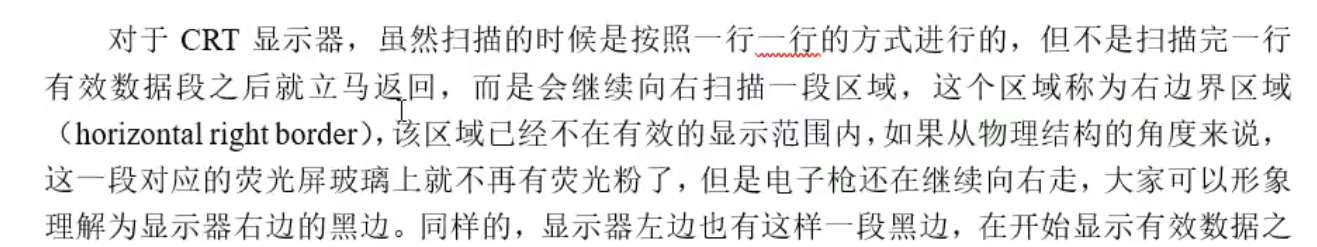

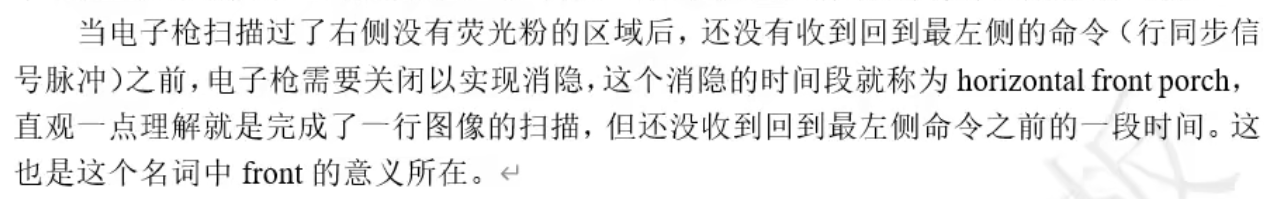

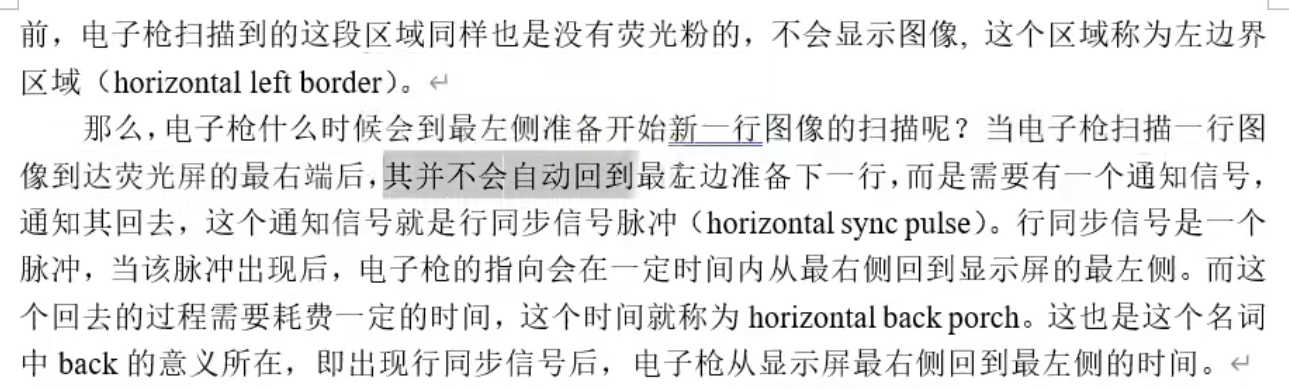

目的：要让该图像完全的显示在显示屏上

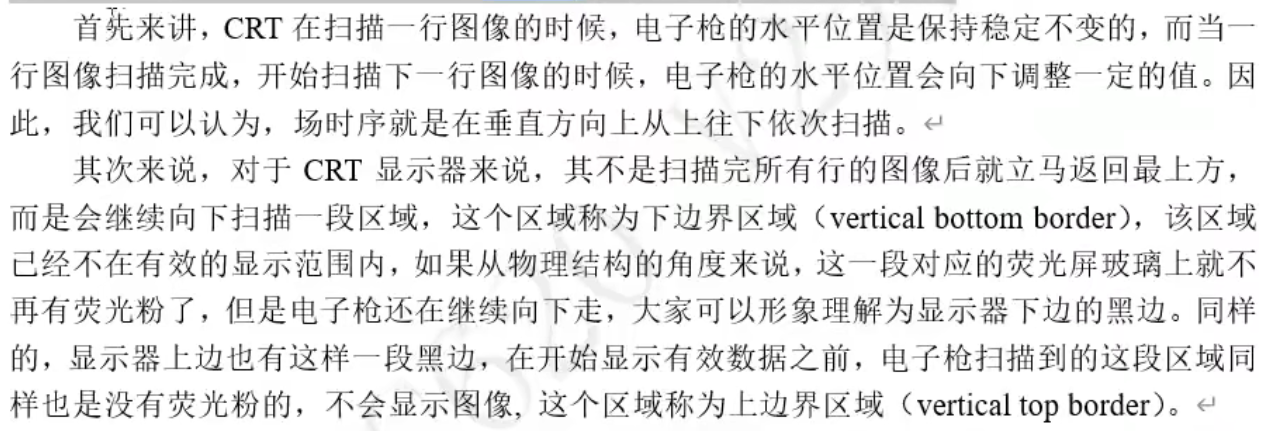

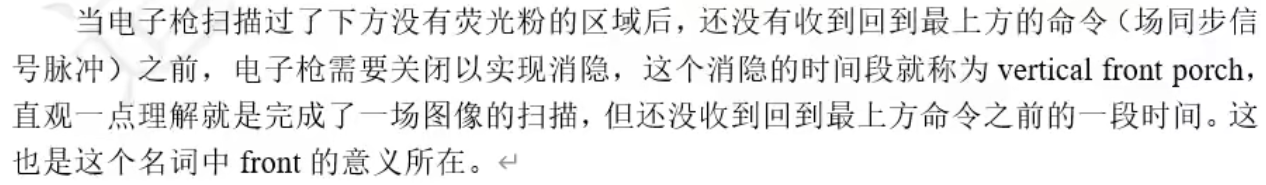

CRT场扫描过程同理。

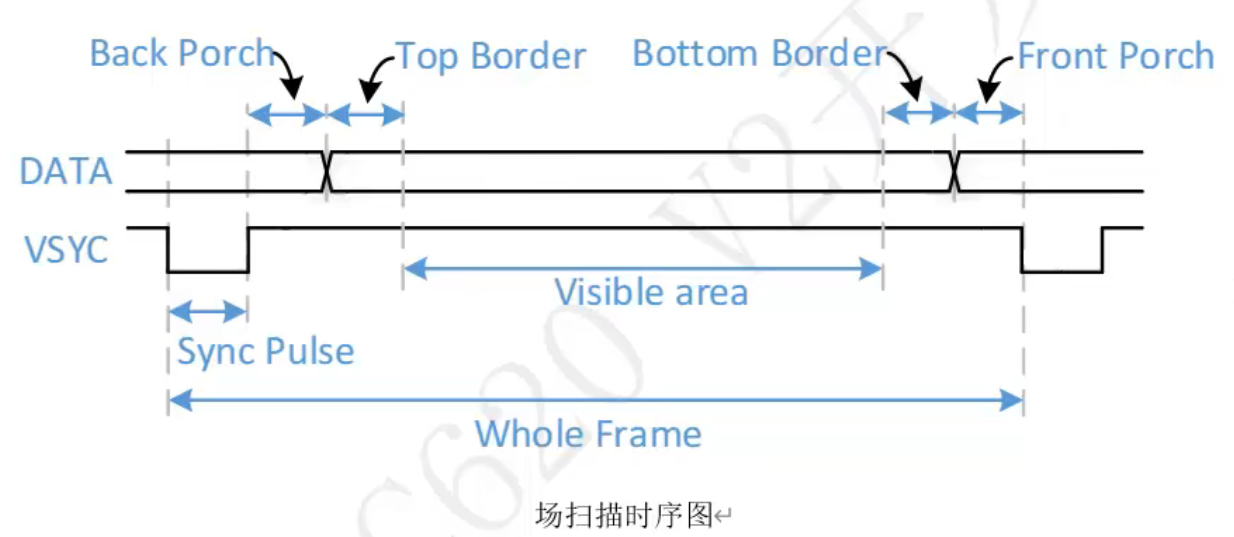

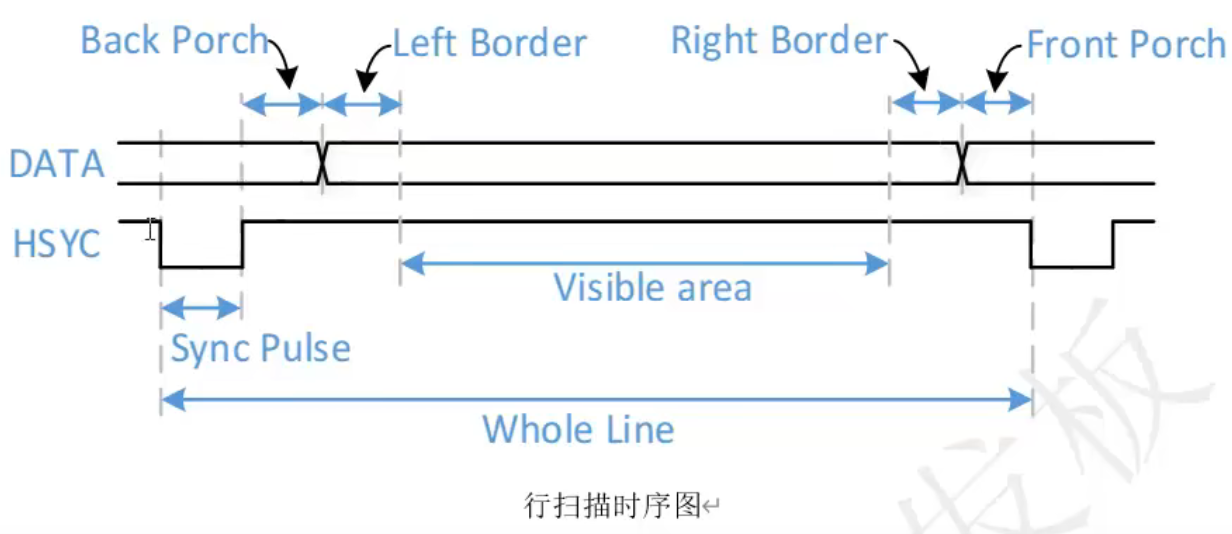

由上述分析可以得到行扫描时序图和场扫描时序图：

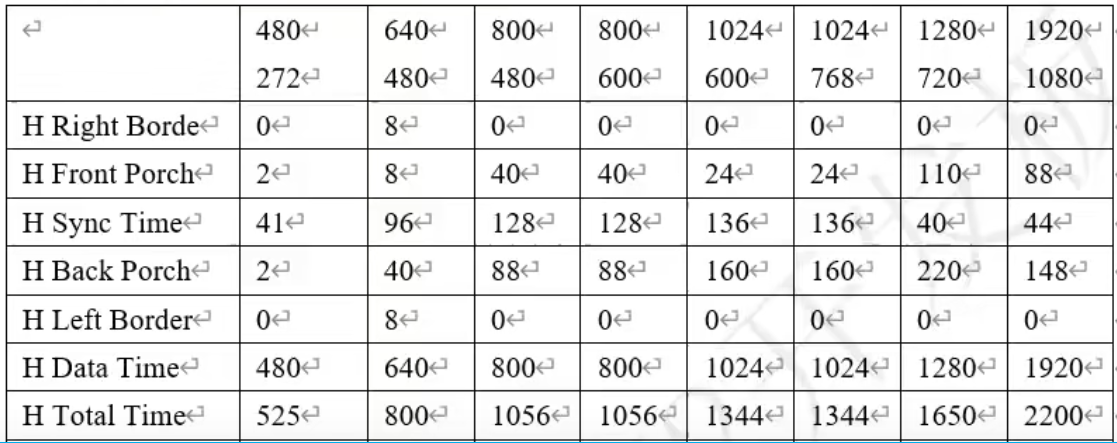

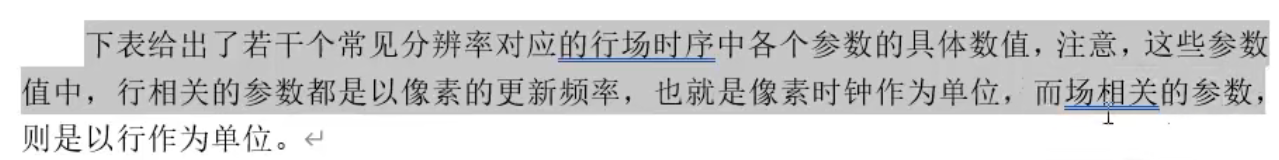

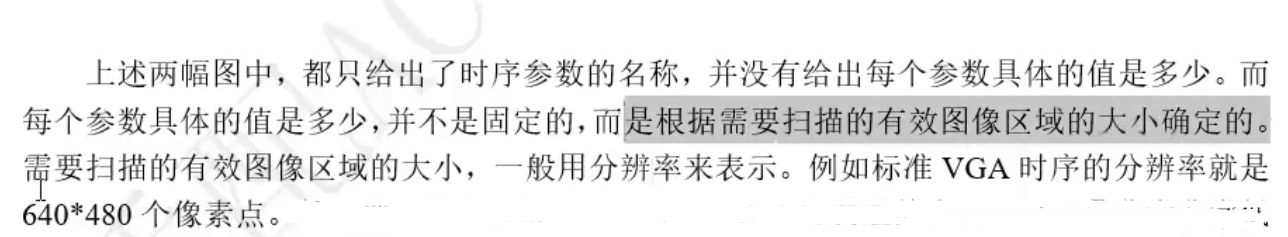

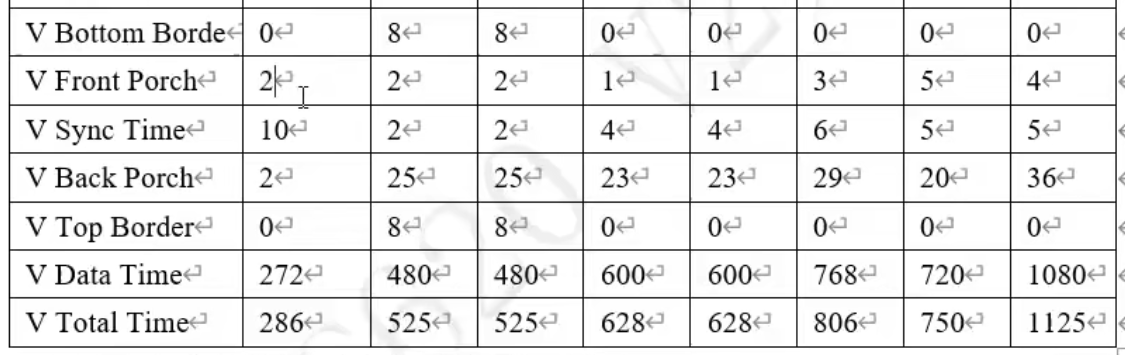

本次实验中,场频为60HZ,即刷新一屏的频率,本次实验采用VGA标准分辨率，即640*480，根据上表所示参数，可得点时钟频率为525*800*60，约25MHZ。
