STM32CubeMX - F407 配置说明

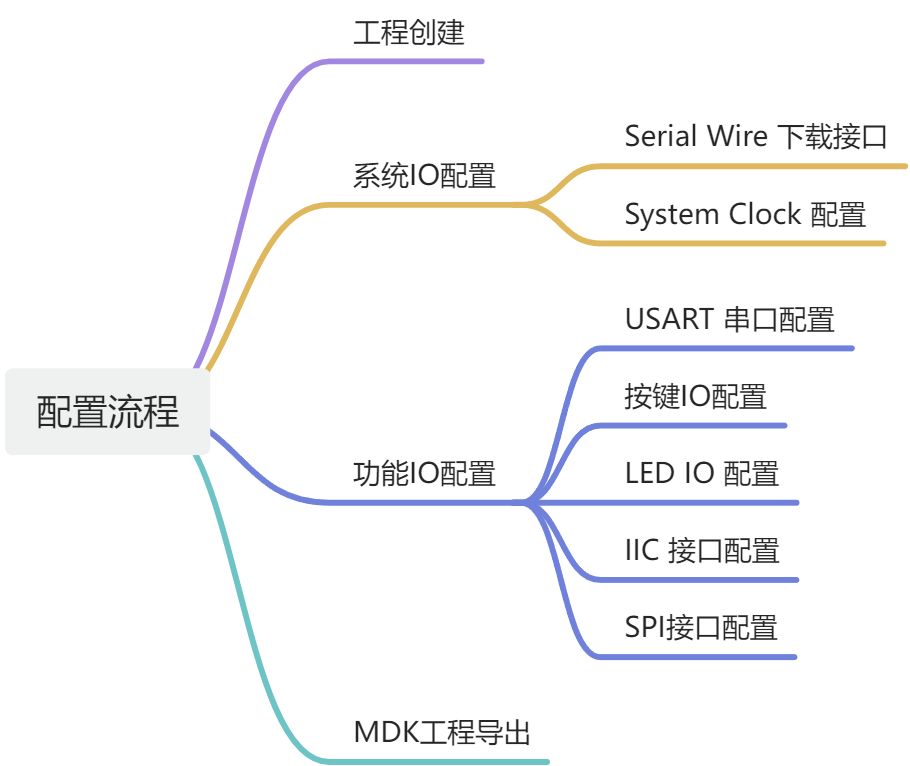

STM32CubeMX 配置流程

1. 选择与目标MCU对应的型号创建工程

• 正点原子STM32F407 - ZGT6

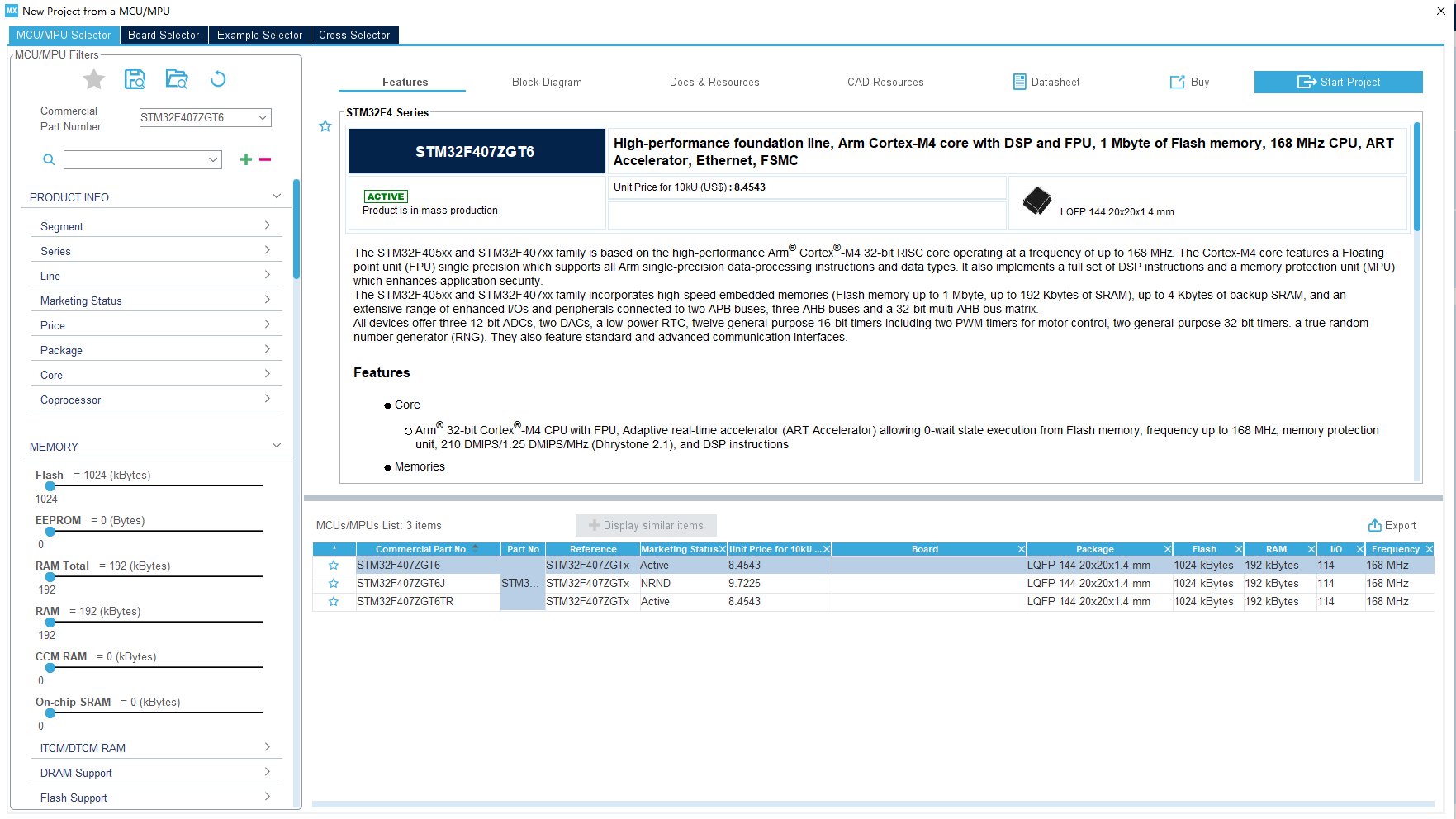

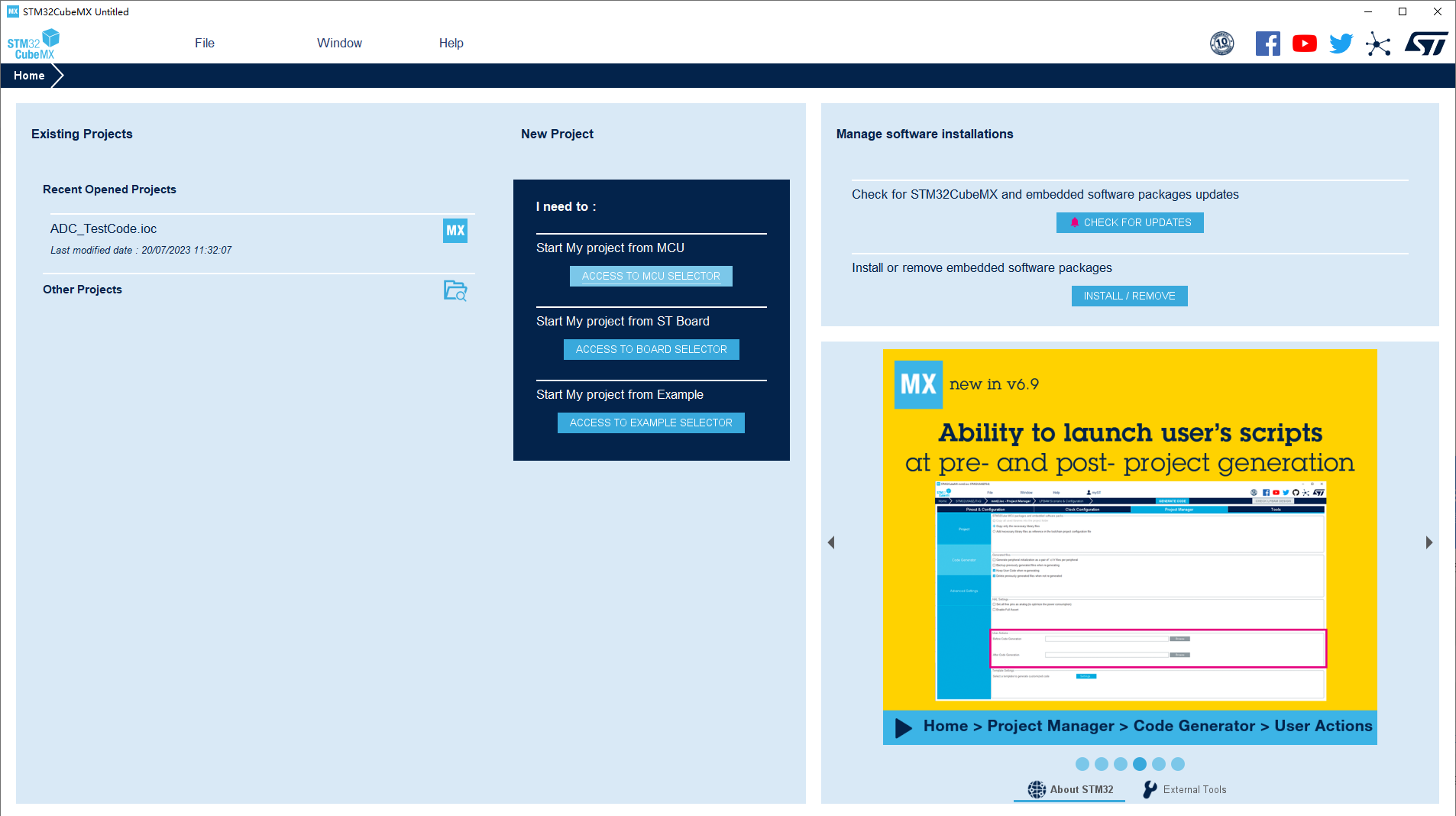

• 选择Start My Project from MCU

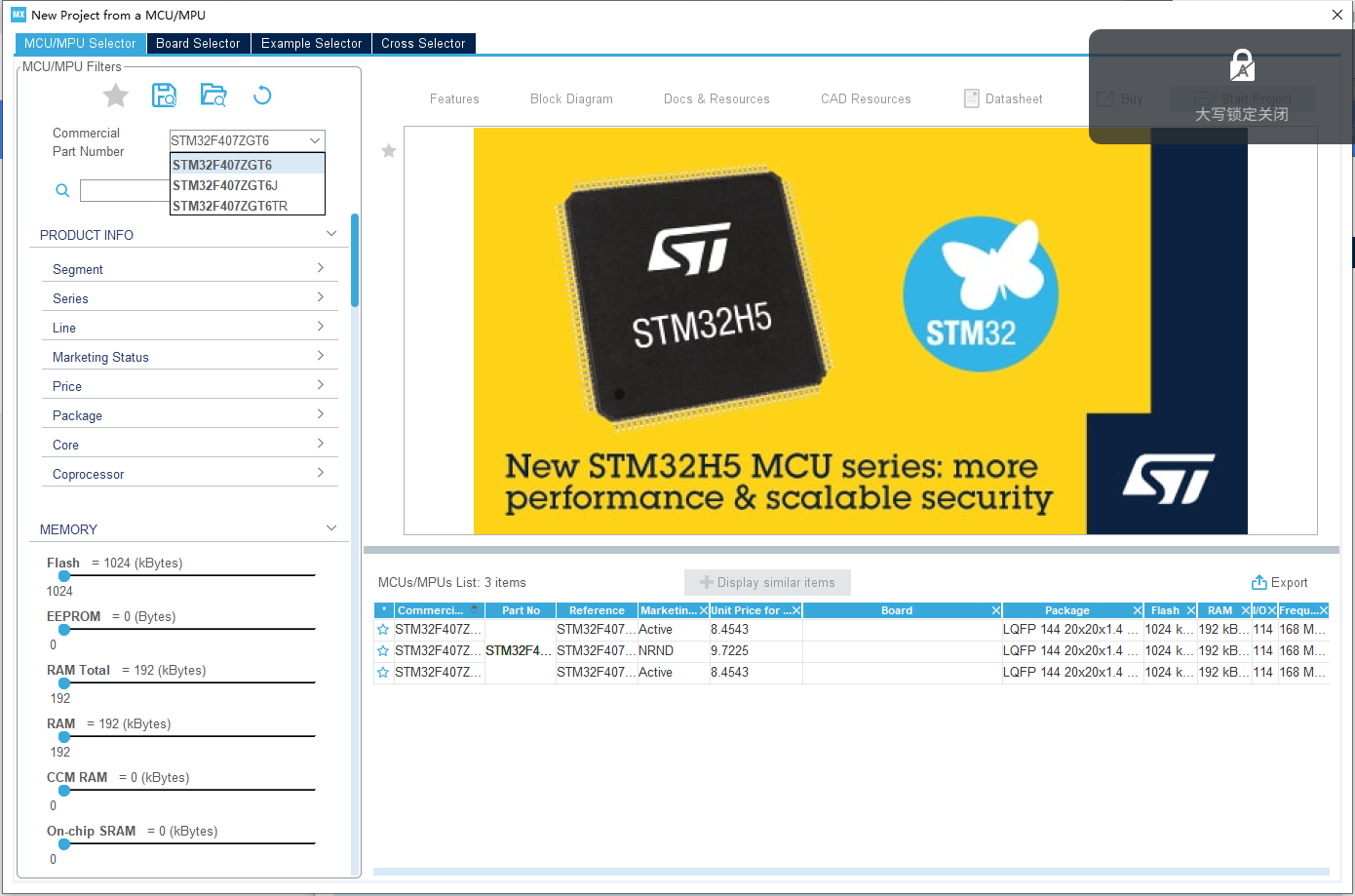

• 搜索与开发板型号相对应的MCU

• 选择好后 Start Project

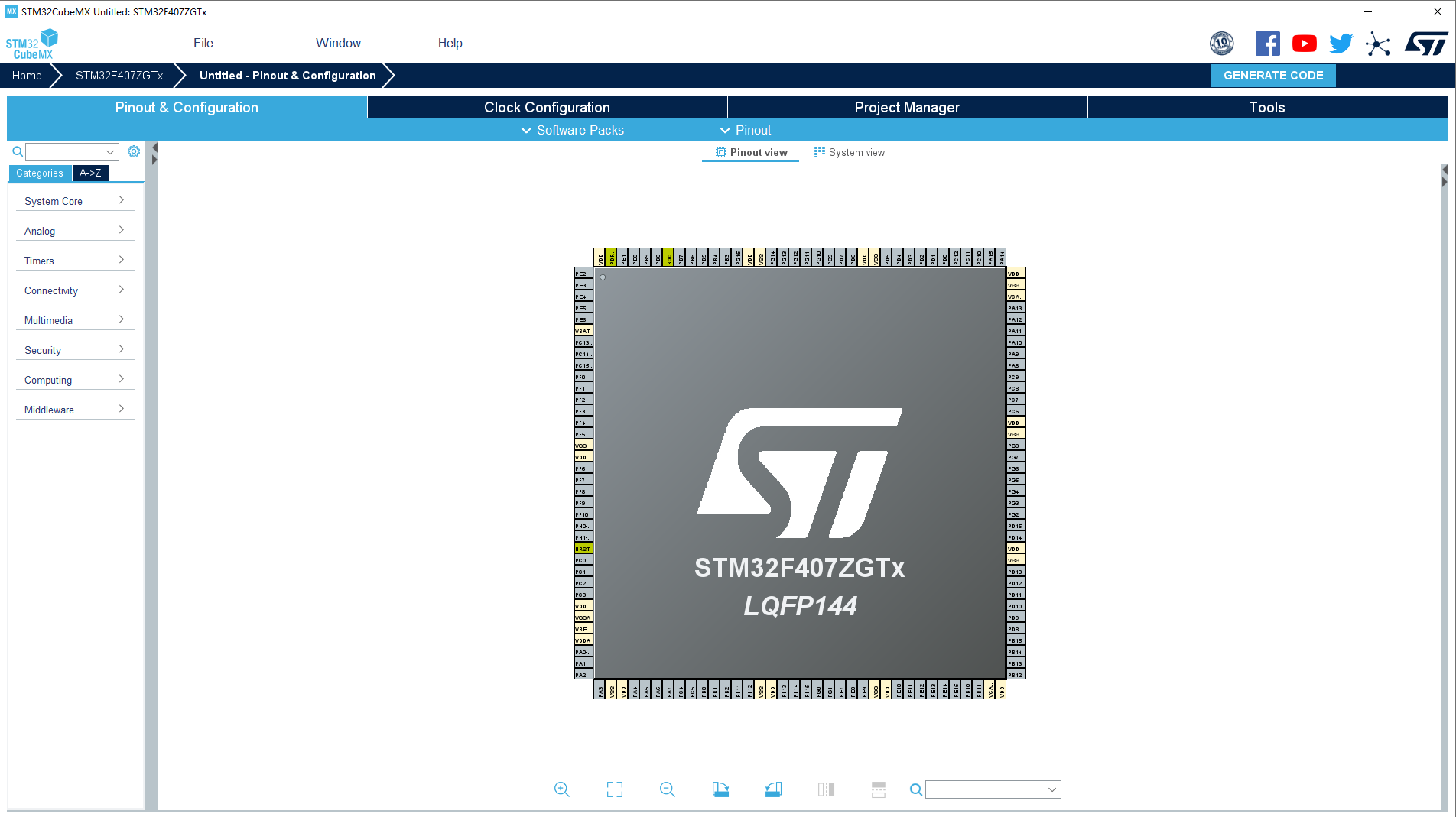

• 待程序配置文件下载好后进入IO配置界面

2. 根据最小系统板原理图对GPIO进行配置

STM32F407_CORE_BOARD_V1.4.pdf

（1）配置程序下载接口！！！（此项必须配置，如配置有误可能导致开发板芯片锁死）**

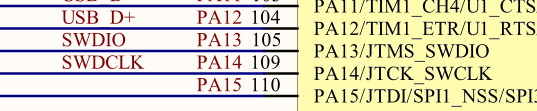

• SWD下载接口包含：SWDIO[数据线] - PA13 SWCLK[时钟线] - PA14

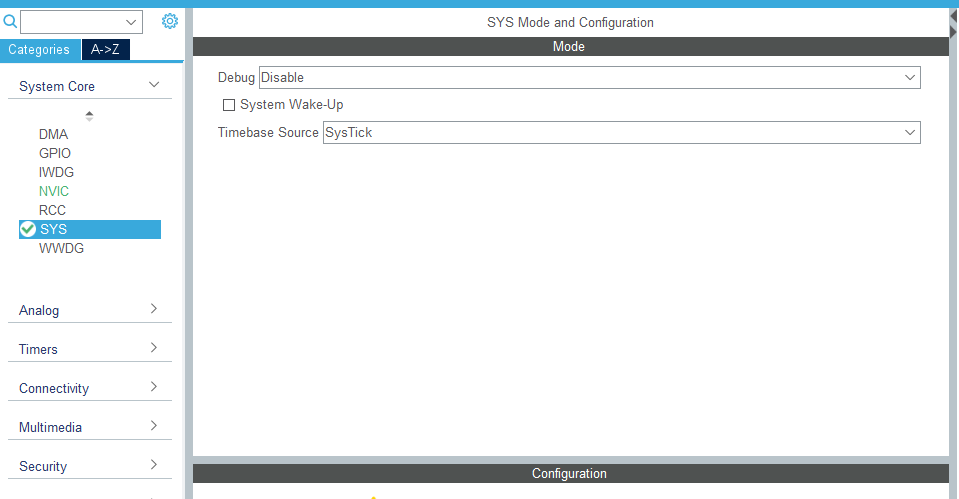

• 在IO配置页面左侧System Core中找到SYS选项

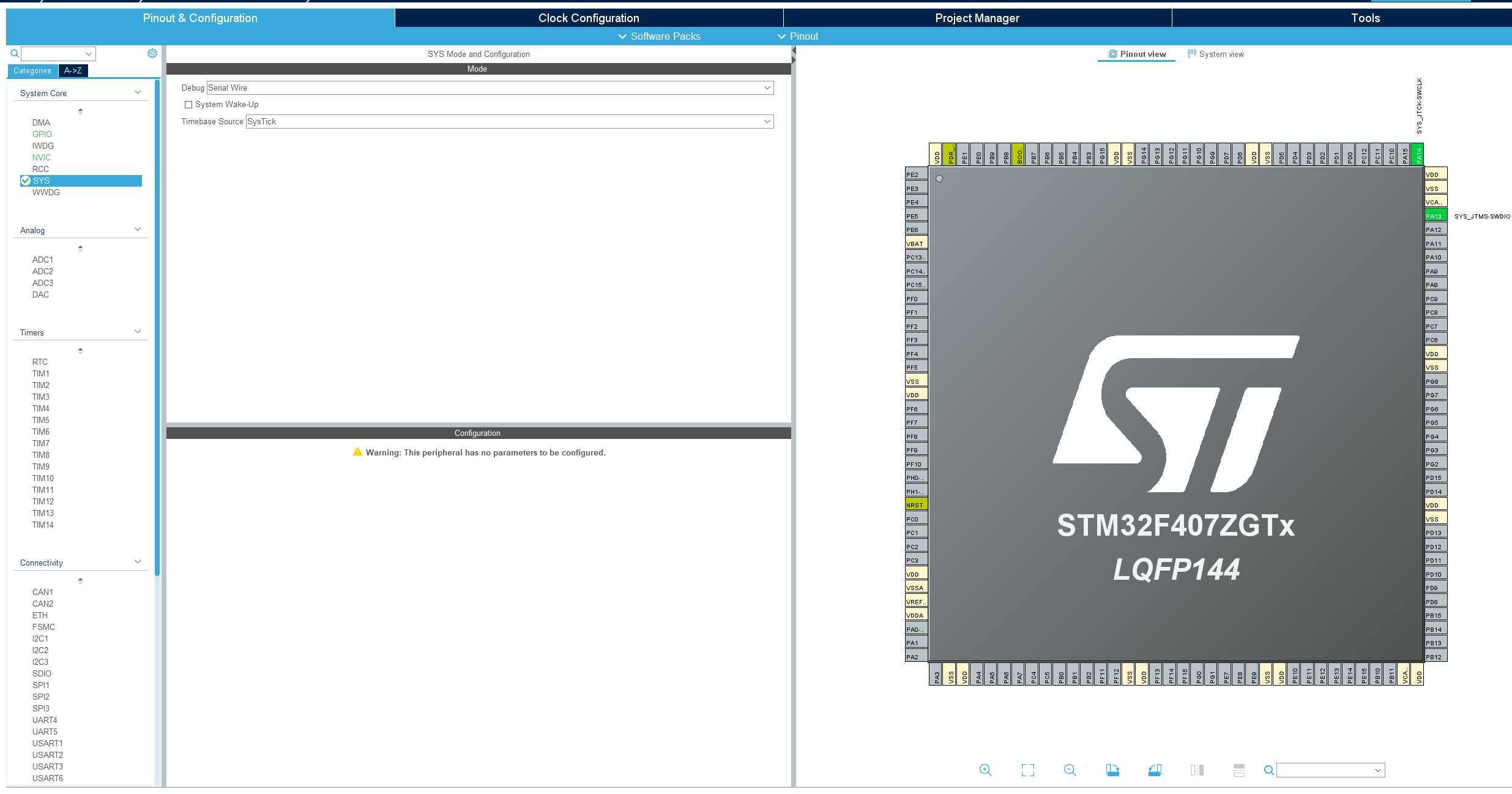

• 将Debug选项由Disable修改为Serial Wire，Timebase Source 默认即可（配置好后可以看见芯片相应引脚使用）

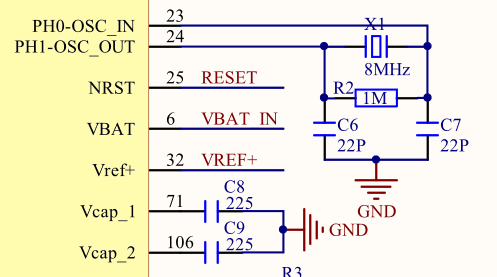

（2）时钟配置 [低速时钟&高速时钟]

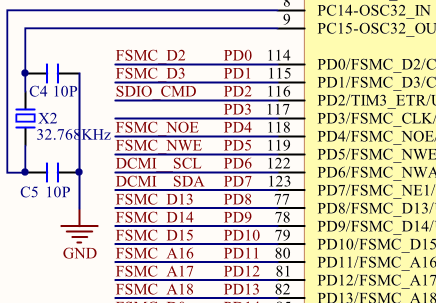

低速时钟 - 32.768KHz

高速时钟 - 8MHz

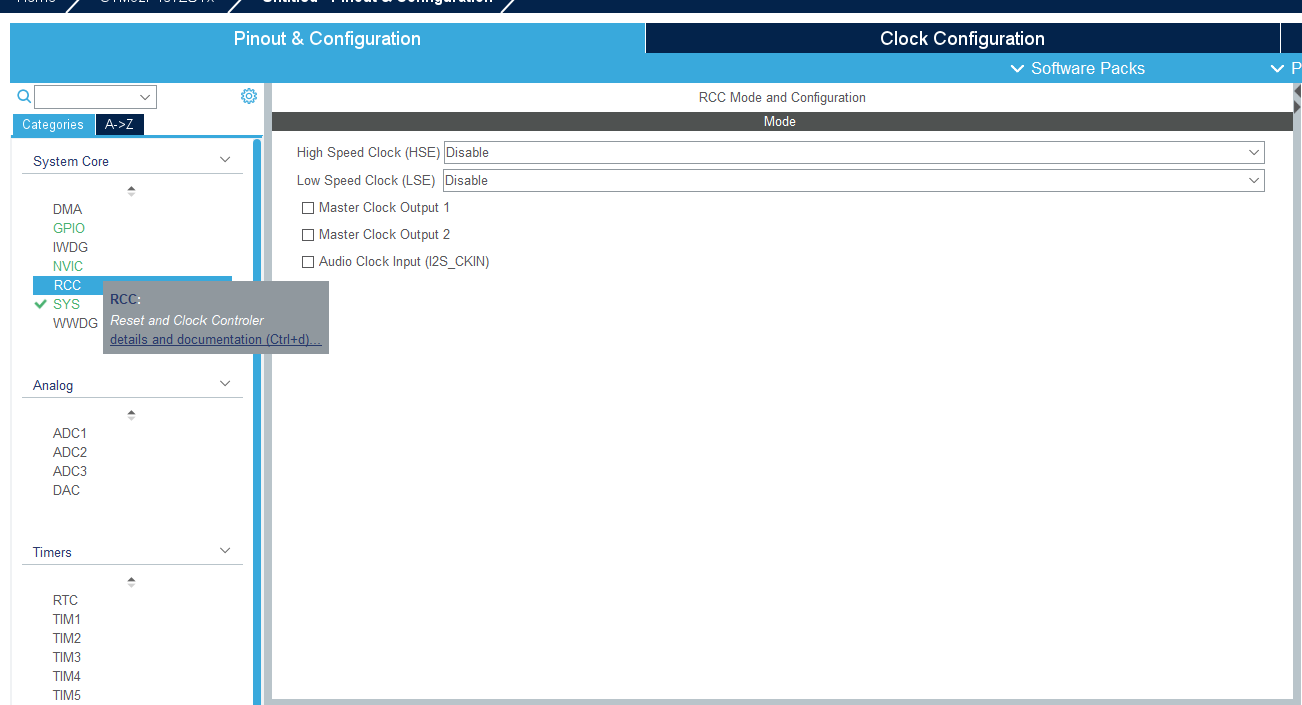

• 在左侧System Core中选择RCC配置时钟源

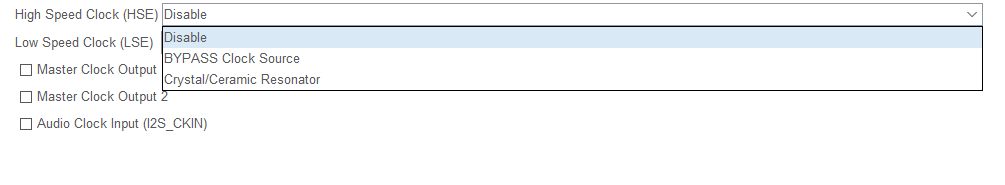

• 根据原理图可看出高低速时钟都是外部，故配置为Crystal/Ceramic Resonator

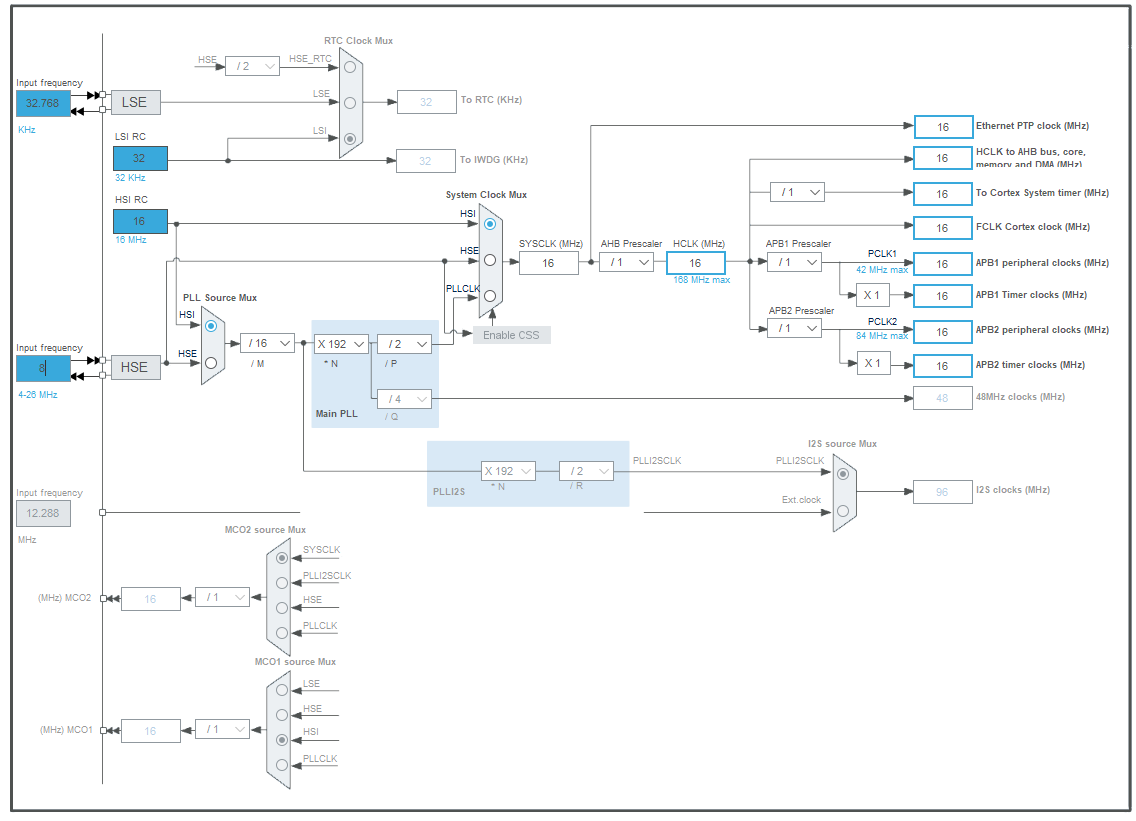

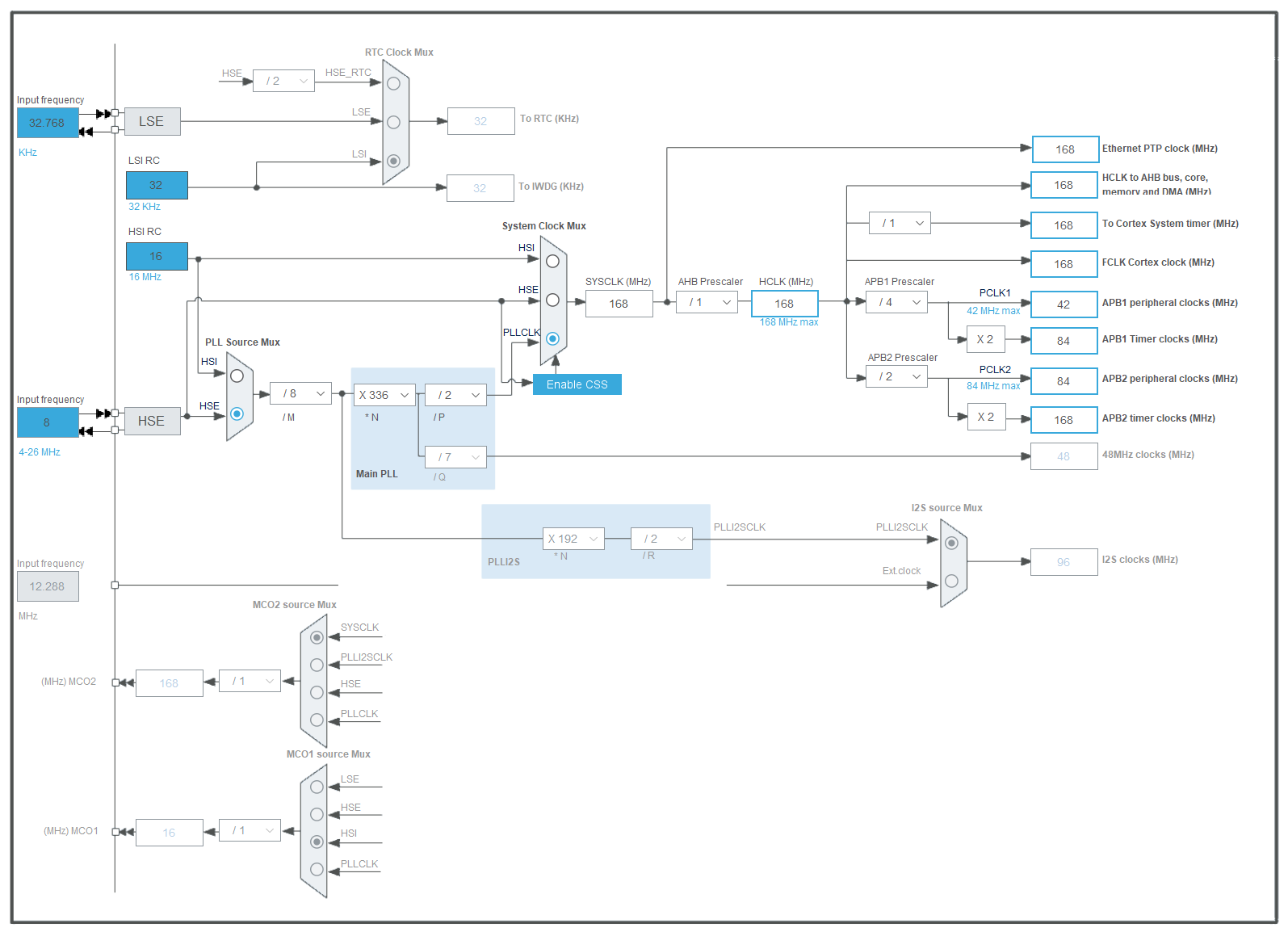

• IO配置完成后，在上方选择 Clock Configuration 配置时钟树 [将输入时钟调整为原理图中的参数]

• 调整分频系数，使MCU工作在最高主频率168MHz[参考下图]
  • 注意：PLL Source 需要选择HSE 推荐分频系数–M:8 N:336 P:2 Q:7
  • Q 主要设计USB通信时钟，需要为48MHz 如需要调整该系数，需要先使能USB功能

（3）功能GPIO配置

USART配置

• USART IO - PA9 (TX) & PA10 (RX)
• 左侧Connectivity中找到PA9 PA10 对应的USART1

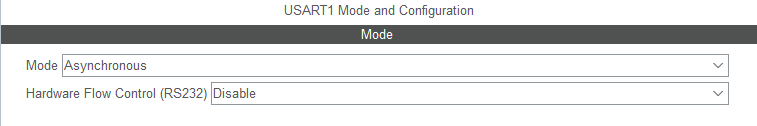

• 配置 Mode 为 Asynchronous 模式 其余配置保持默认

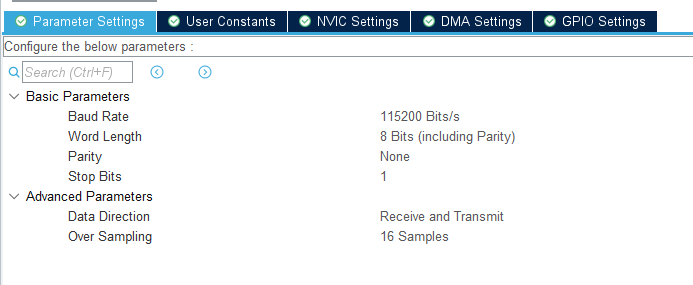

• 在USART1 Parameter Setting 中可以调整 Baud Rate \ Word Lenth 等参数 [通常 Baud Rate 设置为 115200Bits/s]

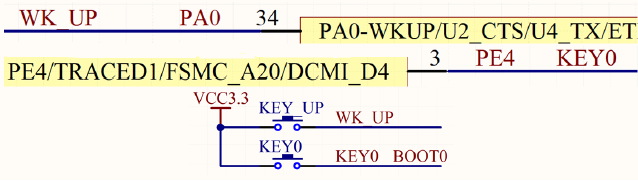

按键IO配置 [KEY_0 - PE4 KEY_UP - PA0]

• KEY_0 & KEY_UP 均高电平有效，需要配置IO为内部输入下拉

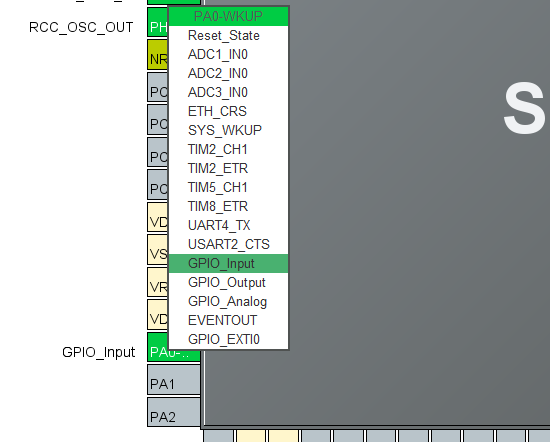

• 将PA0 PE4 先配置为输入模式

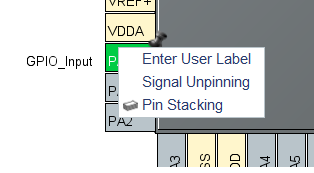

• 鼠标右键选择IO -> Enter User Label，修改IO标签名称为KEY_0 KEY_UP

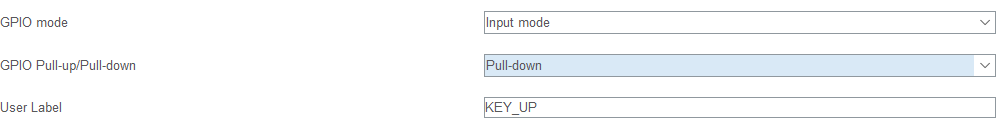

• 在左侧 System Core 选中GPIO 选项，设置 GPIO Pull-up/ pull-down [Key 高电平有效，设置为Pull-down ]

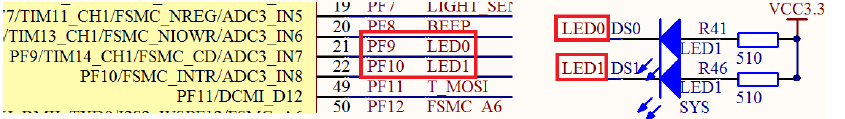

LED IO配置 [LED_0 - PE4 LED_1 - PA0]

• LED_0 & LED_1 均低电平有效，需要配置IO默认为输出上拉

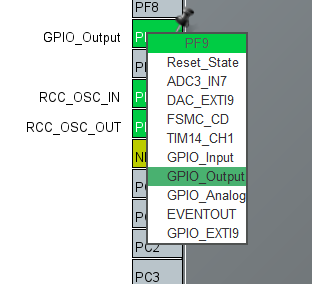

• 设置 IO 为 输出模式

• 修改IO 标签（同按键标签修改）
• 在左侧 System Core 选中GPIO 选项，设置 GPIO Pull-up/ pull-down [LED 低电平有效，设置为Pull-up ]

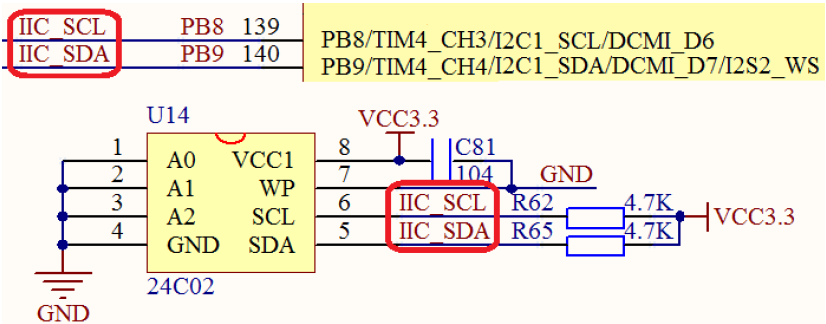

IIC接口配置[EEPROM SCK - PB8 SDA - PB9] – IIC1

• 在Connectivity 中使能IIC1

• 可根据需求调整Speed Mode & ClockSpeed

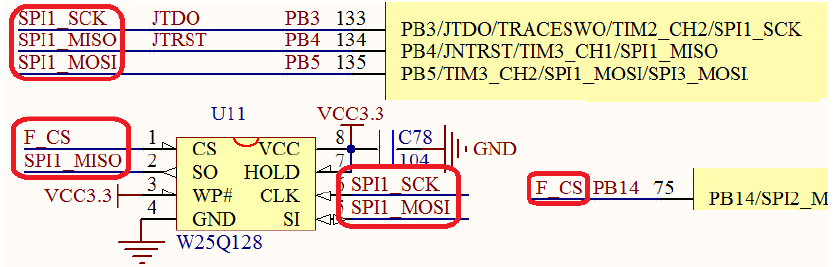

SPI接口配置 [SPI1_CLK - PB3 SPI1_MISO - PB4 SPI1_MOSI - PB5 F-CS - PB14]

• 在Connectivity 中使能SPI1[需要修正GPIO 为PB3 PB4 PB5]

• 设置F_CS 为输出模式低电平有效[默认上拉]

3. 其他配置

TIM 定时器配置

• 确定分频系数及装载值
  • PWM输出
  • 定时器中断

4. 生成MDK工程

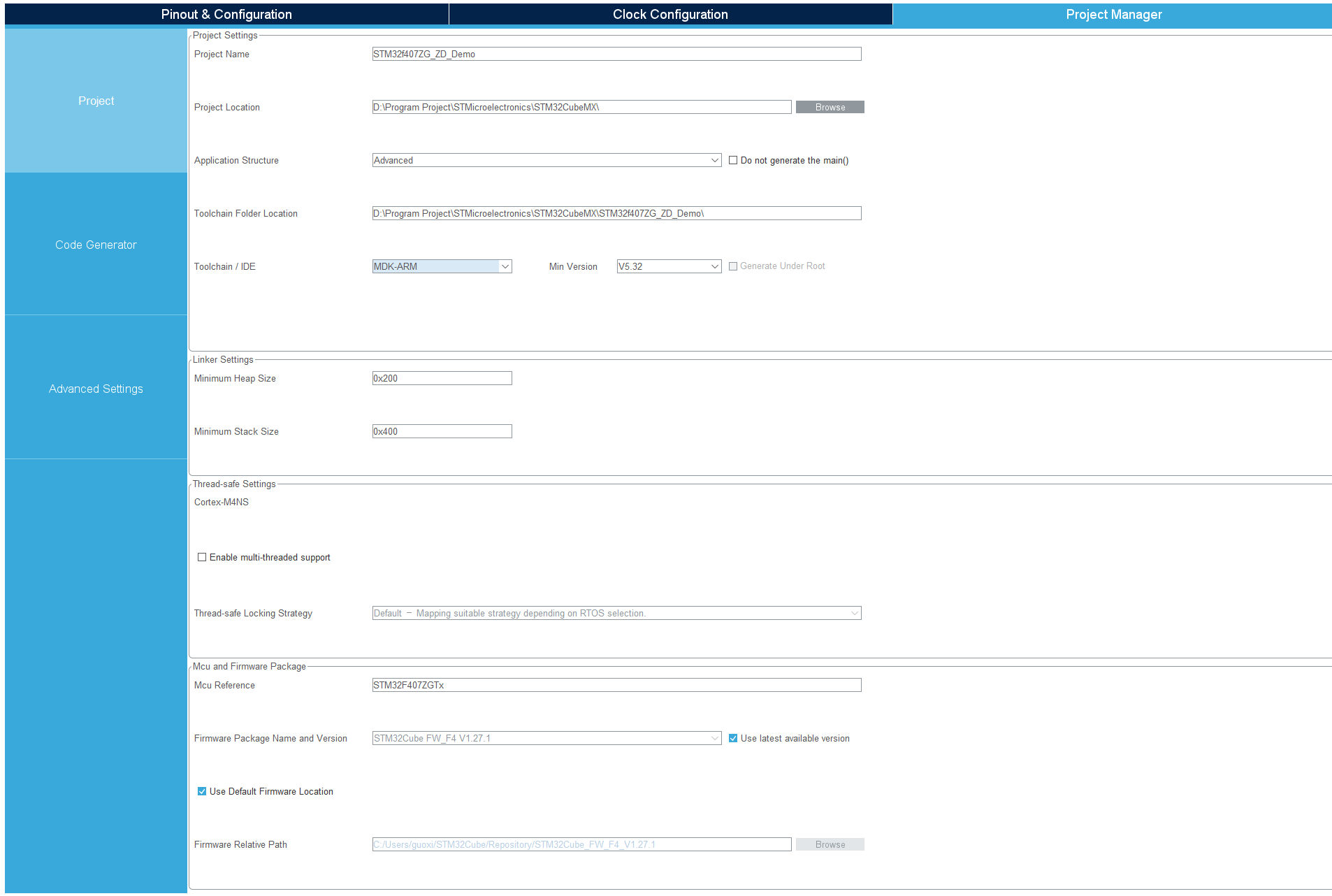

• 完全GPIO配置后，选择Project Manager
• 编辑文件名、保存路径、导出工程模板

• 右上角 Generate Code 即可生成MDK在模板路径

5. MDK内代码结构

• 如果需要二次修改配置文件，双击ioc尾缀的文件即可进入CubeMX

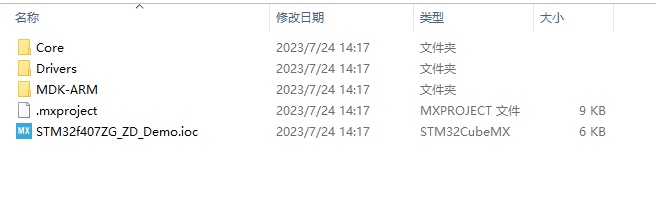

• Keil 工程见MDK-ARM

在CubeMX生成的MDK框架代码时，只能将代填入Private XXXXXXX 内，否则二次编辑配置文件是，新的工程可能会覆盖掉写在其他地方的代码！！！
