ADS使用记录之使用RFPro进行版图联合仿真中已经简单介绍了使用RFPro对版图就行仿真的方法。RFPro的另一个重要作用就是查看微带电路的场分布。

众所周知，我们在进行微带电路设计时，可能需要使用紧凑的布局，但是这样可能会造成某些频点的耦合或者谐振，导致最终效果不达标。针对此问题，可以使用RFPro进行微带电路的场分布的仿真，查看究竟是哪个结构导致了最终性能的下降。

工程下载链接：https://download.csdn.net/download/weixin_44584198/89319371

0、在RF Pro中通过场分布修改布局案例

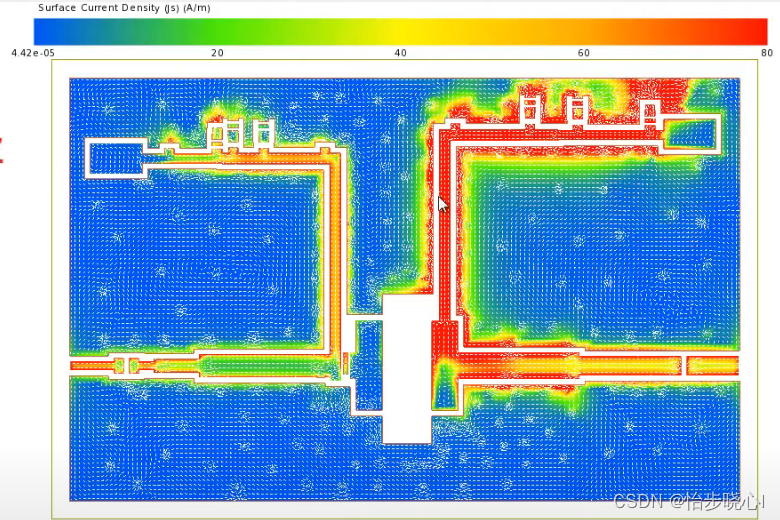

例如，对于下面的功放布局，可以看到栅极供电和漏极供电与中间地的耦合太大，需要进行修改：

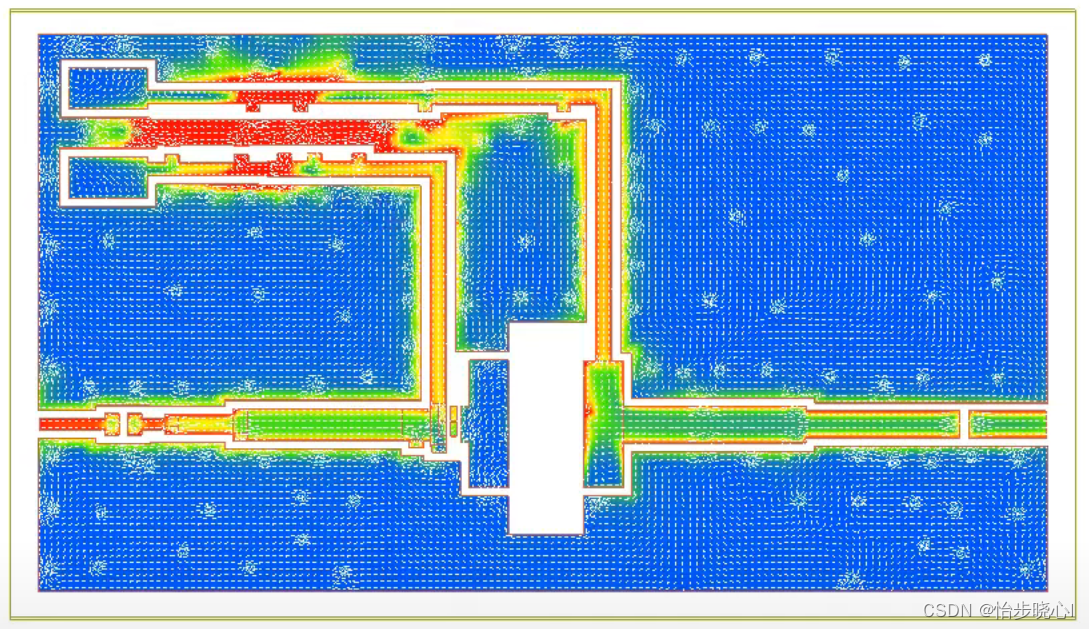

修改后如下，更加合理：

1、在RF Pro中设置近场仿真

！！！！！！！！！！！在工程中的Filter02原理图

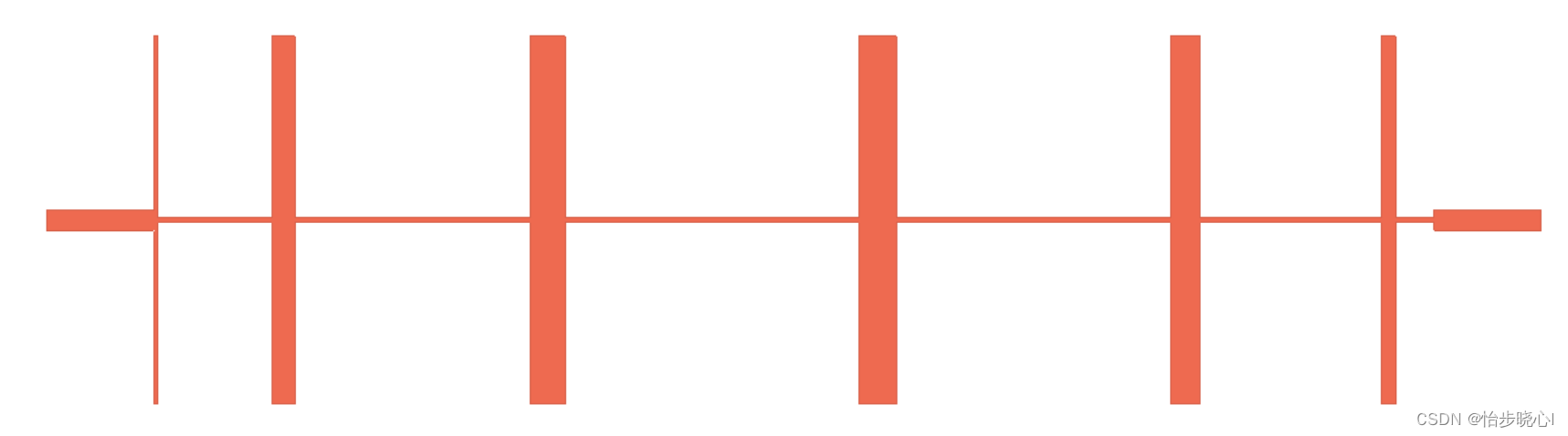

ADS使用记录之使用RFPro进行版图联合仿真中已经介绍了一些初步的设置，此处继续以其中的工程为例进行分析。先简单回顾一下，电路的基本结构是这样的：

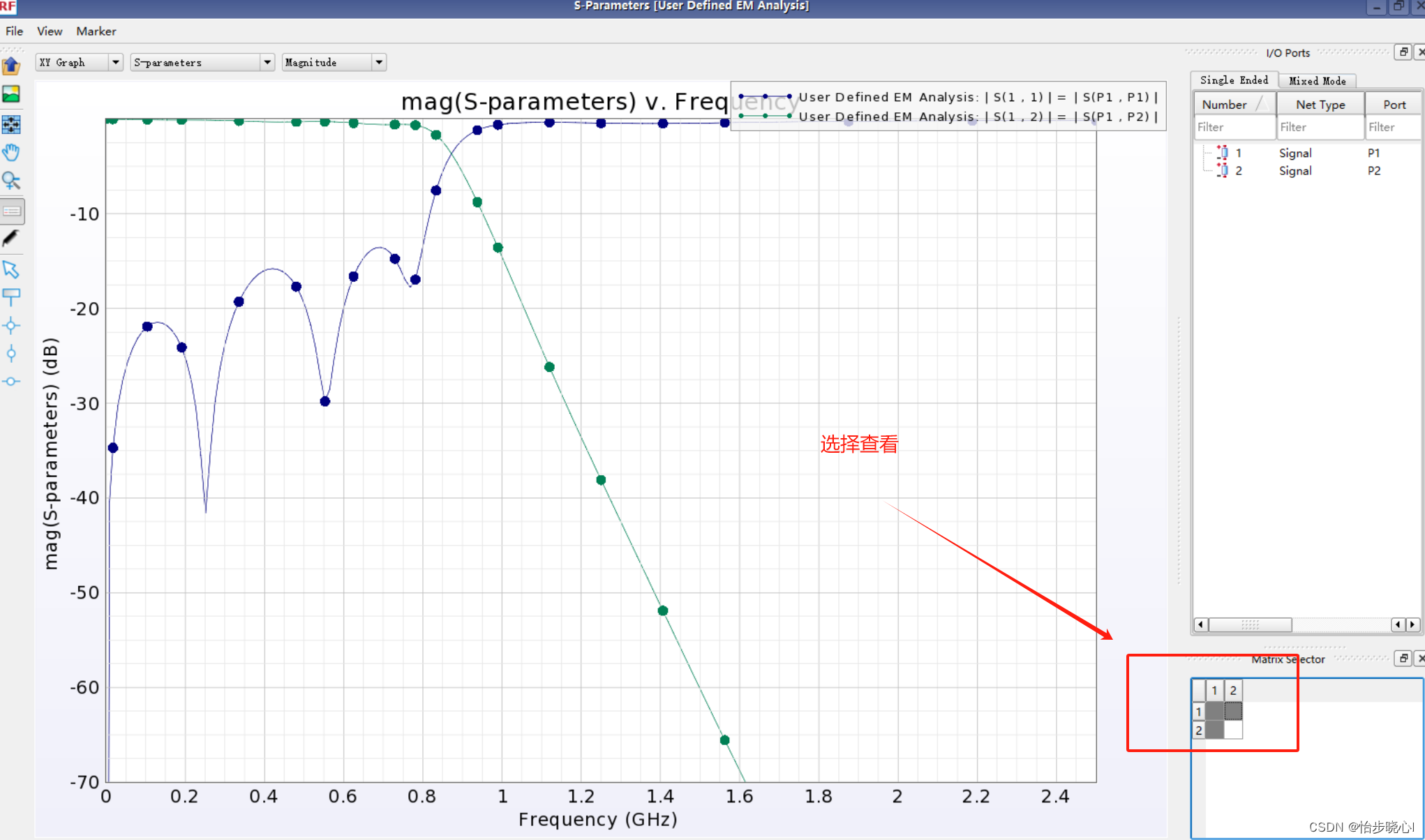

这个结构实际上就是一个低通滤波器，其版图仿真的性能参数S11和S21如下所示：

在RF Pro中打开近场仿真的按钮：

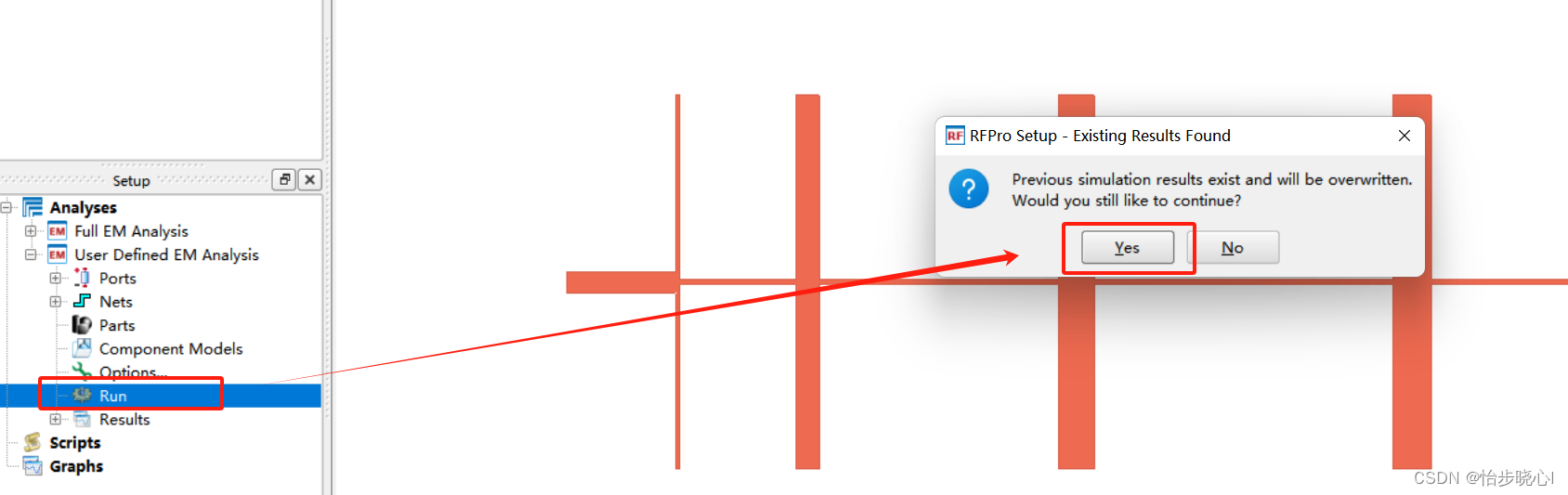

重新运行Run即可：

2、在RF Pro中查看场仿真数据

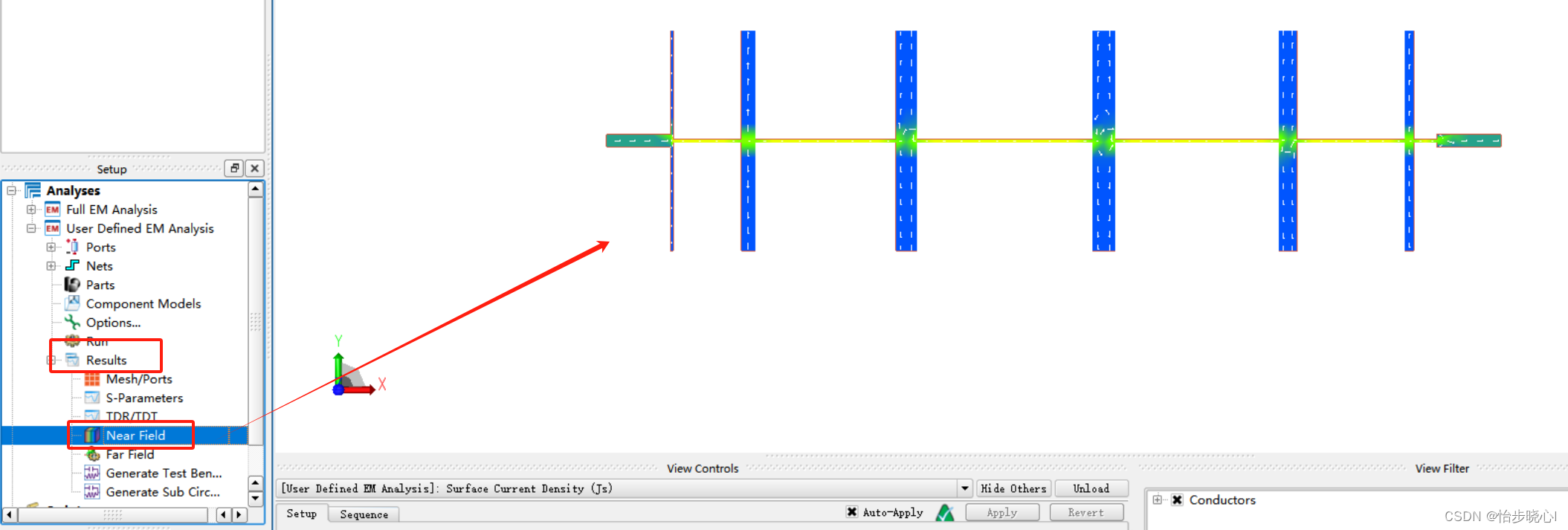

在仿真运行完成后，打开Result选项卡，双击Near Field按钮打开：

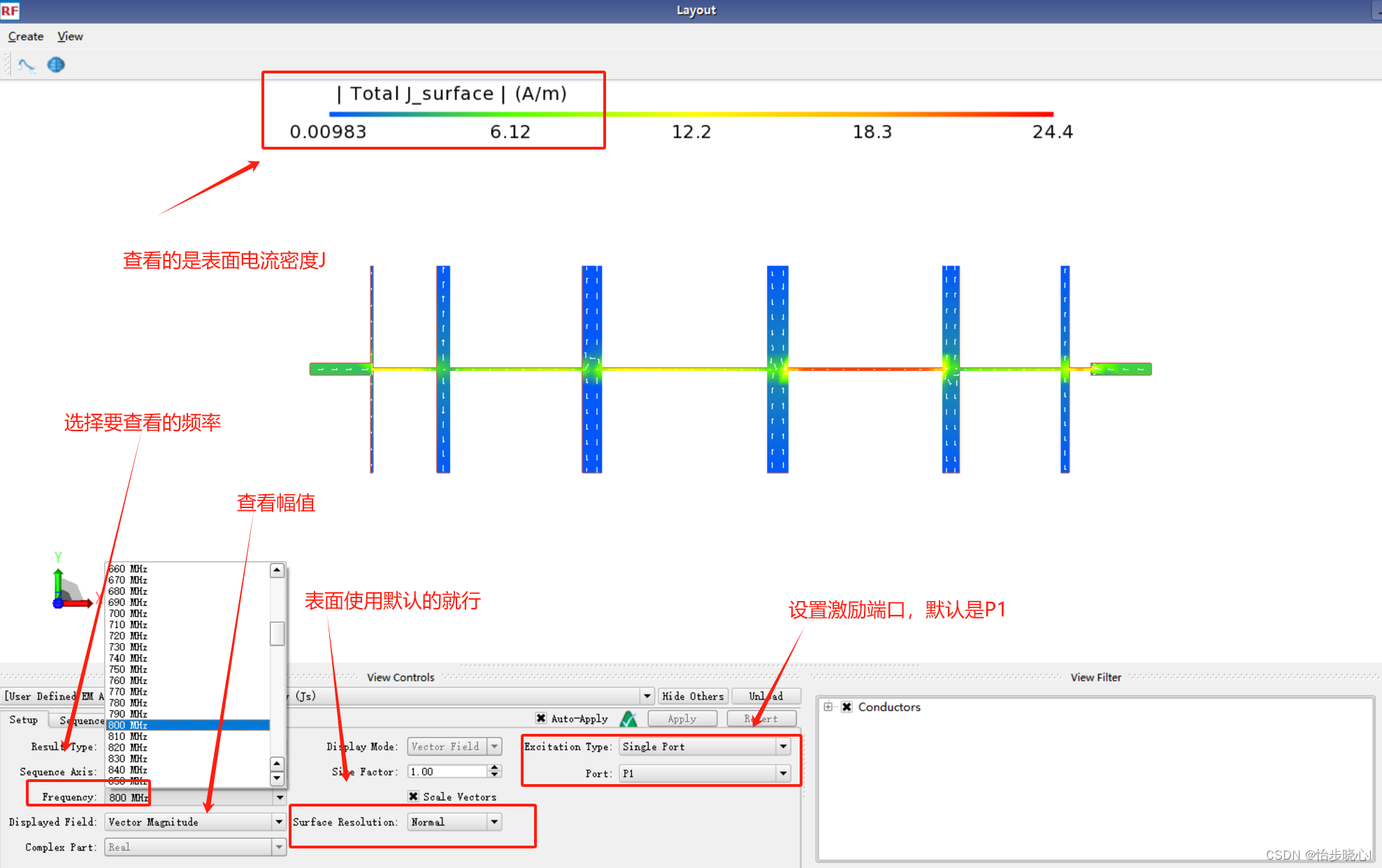

选择查看的场的频率，此处看的是800MHz的。可以看到红色代表电流比较大：

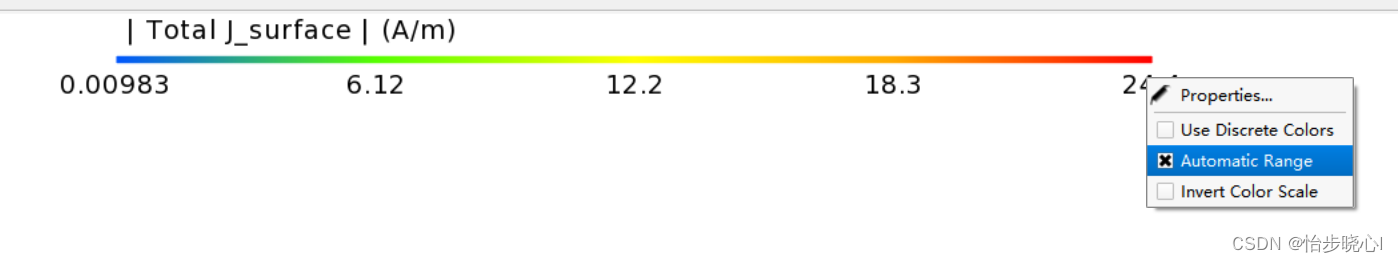

点击最上方的Bar，可以右击取消自动确定范围：

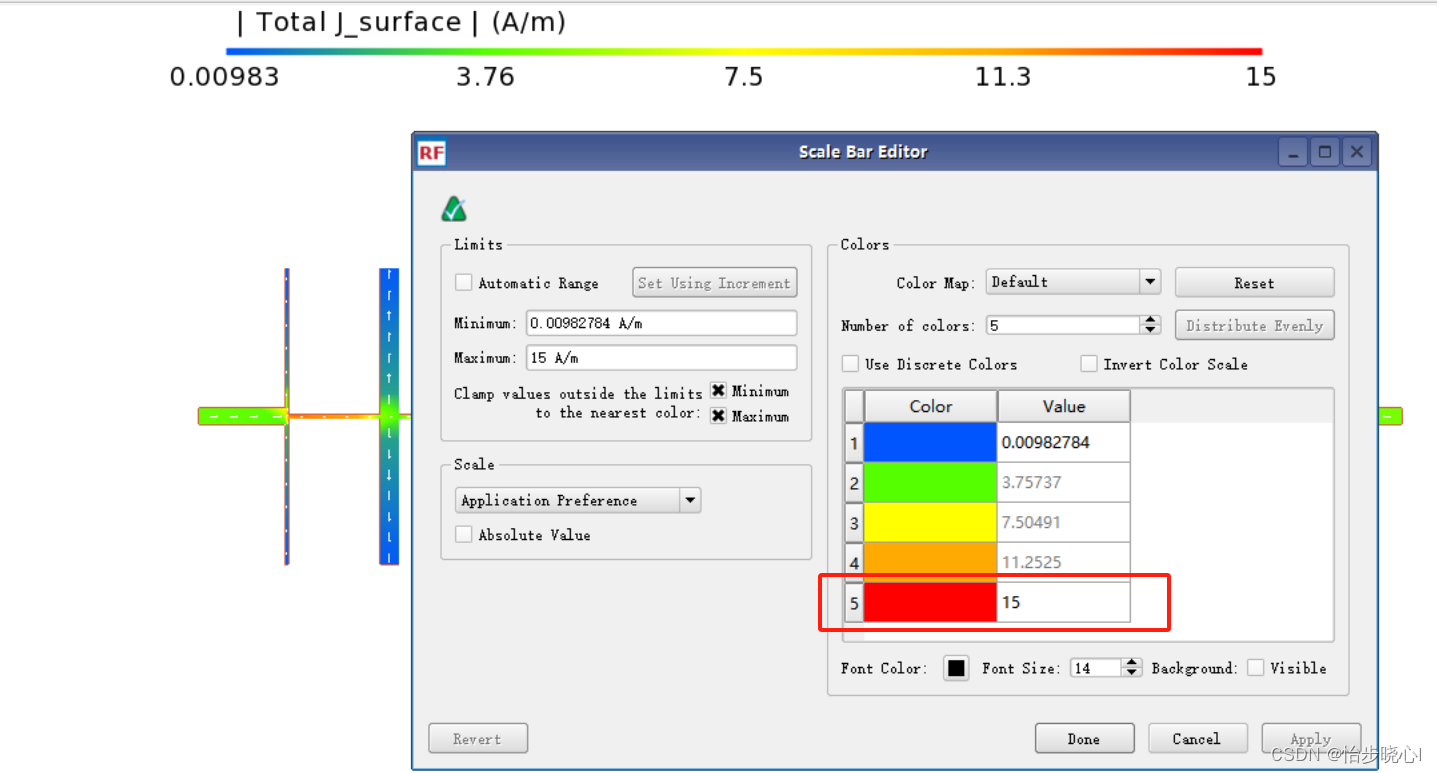

点击Properities可以进行范围的设置，此处设置为15，这样红色部分非常明显，可以看出弱小的电流分布：

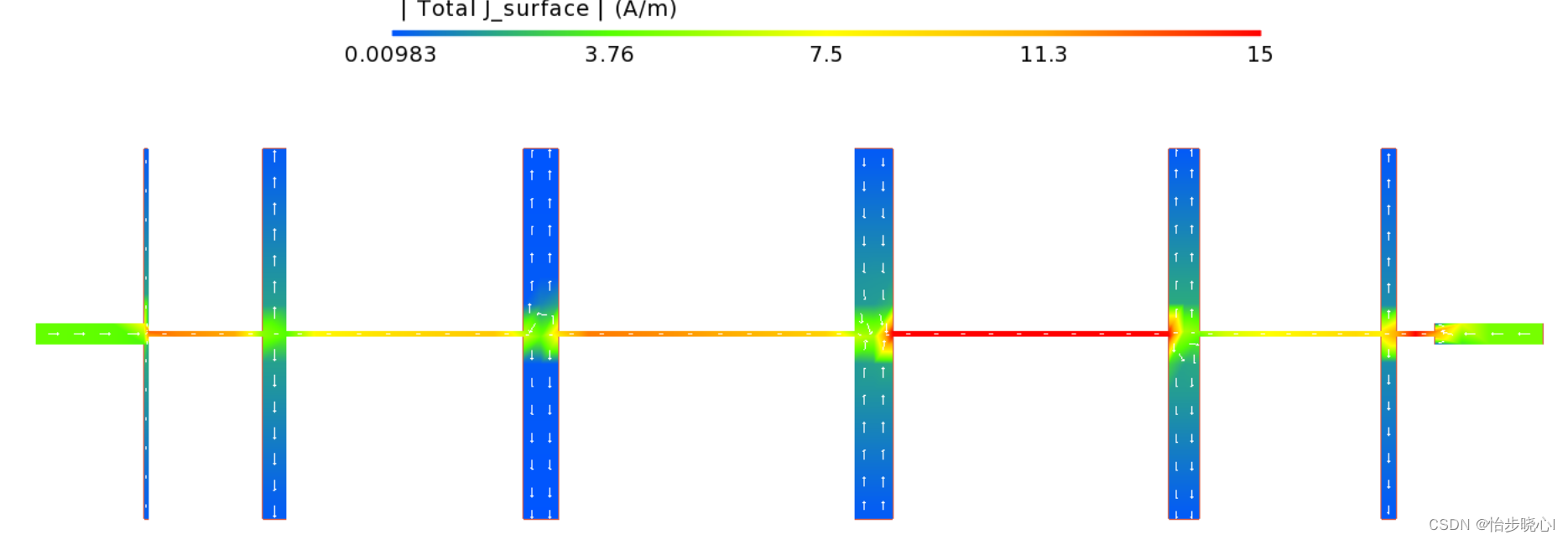

设置后的结果如下：
