番外6：ADS功放设计之使用Smith圆图确定输入与输出匹配的合理性

番外6：ADS功放设计之使用Smith圆图验证输入与输出匹配的合理性

输入匹配和输出匹配在射频设计之中十分重要，在射频功放设计之中更是如此。
在射频功放的设计时，通过观察输入或者输出匹配的S参数性能，可以大致确定此功放的带宽。

1、合适的输入匹配

频率2.4Ghz

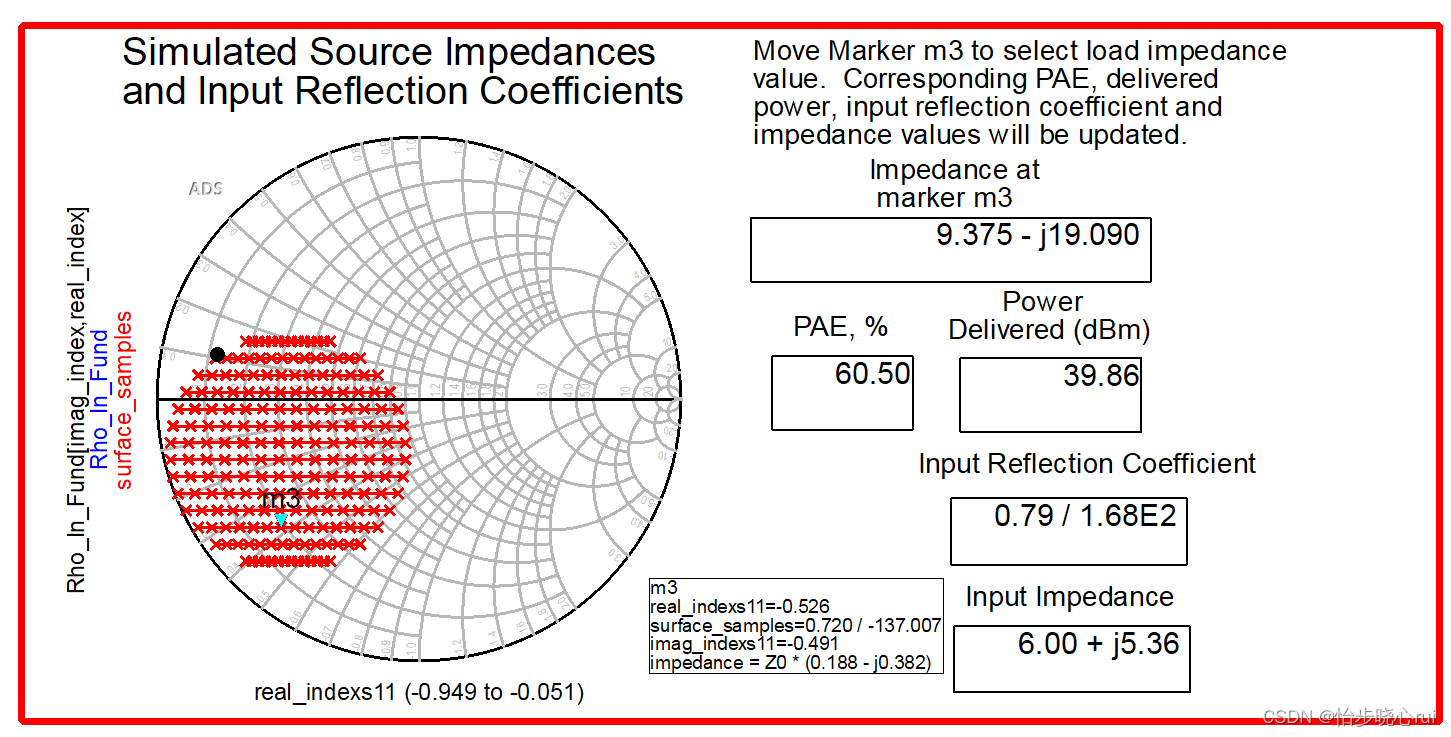

假设此时通过源牵引得到了合适的源阻抗为9.375-j19.090欧姆（不了解源牵引和负载牵引的看前一篇番外5：ADS功放设计之负载牵引与源牵引）：

下一步需要使用Smith圆图设计匹配电路，这次使用SmithChart控件进行匹配电路的设计：

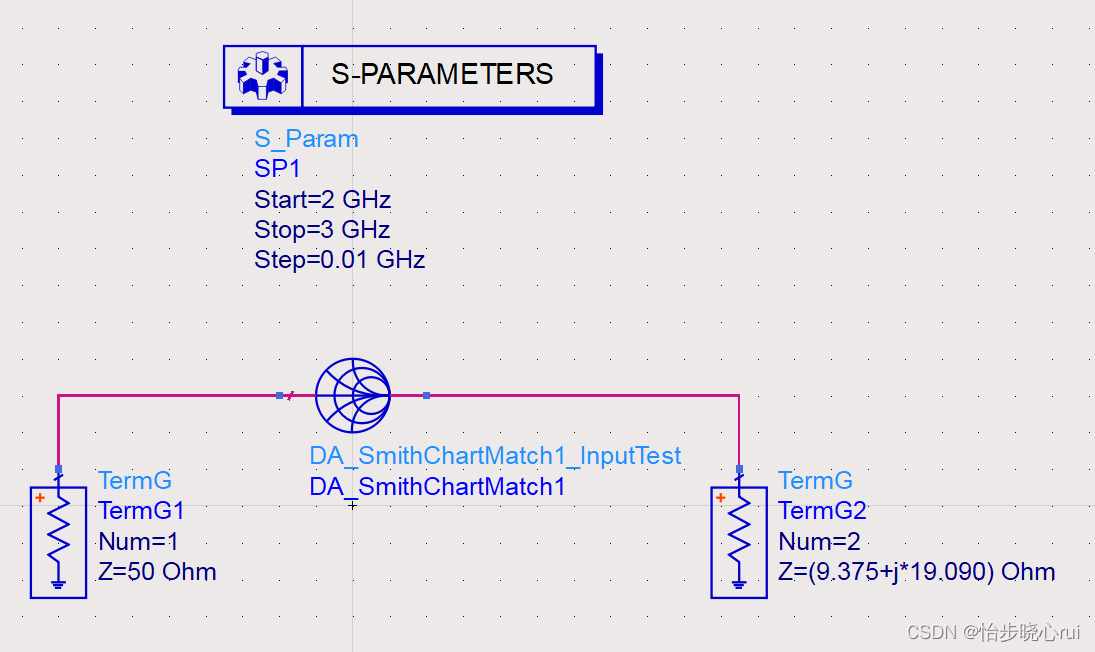

（左边端口写入50欧姆标准微带线，右边阻抗写入源牵引所得阻抗的共轭9.375+j19.090）

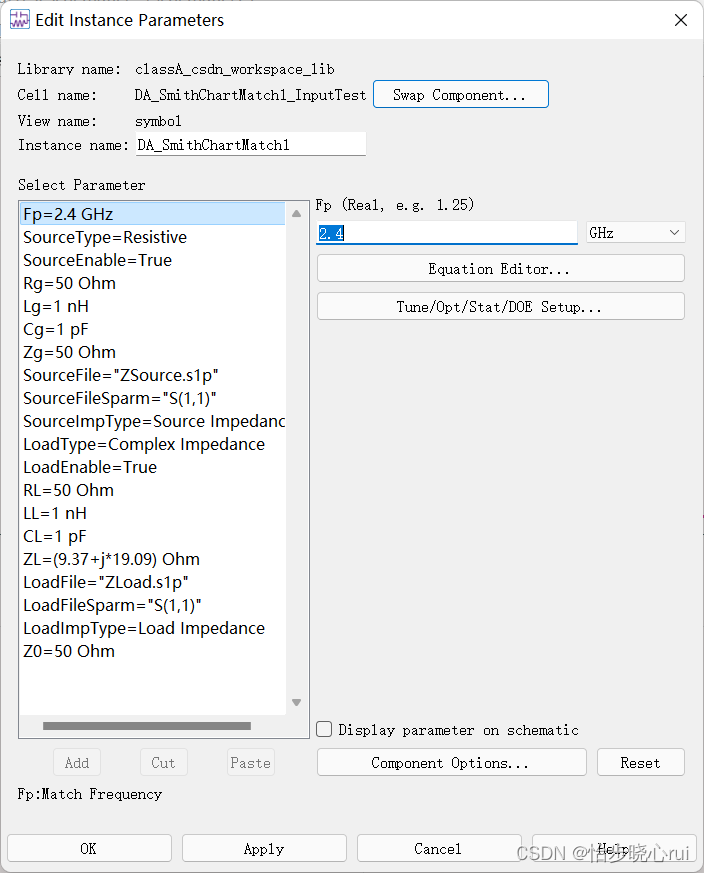

Smith圆图控件中同样写入源牵引所得阻抗的共轭9.375+j19.090欧姆：

使用Smith圆图进行设计，设计完成之后进行仿真观察效果：

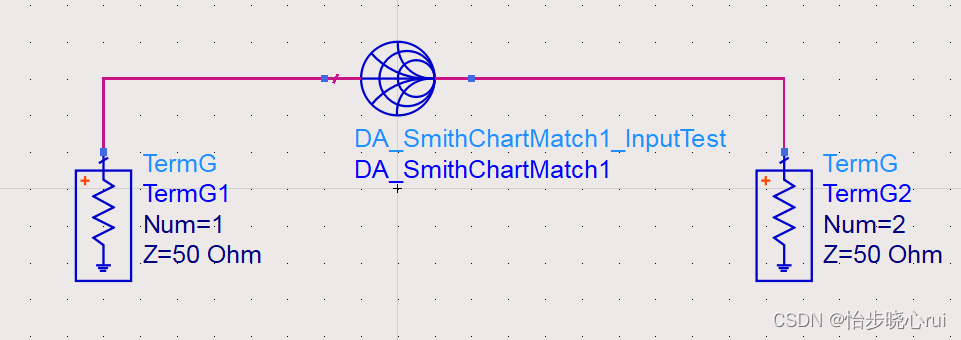

此处将负载端阻抗修改为标准阻抗50欧姆，如下所示：

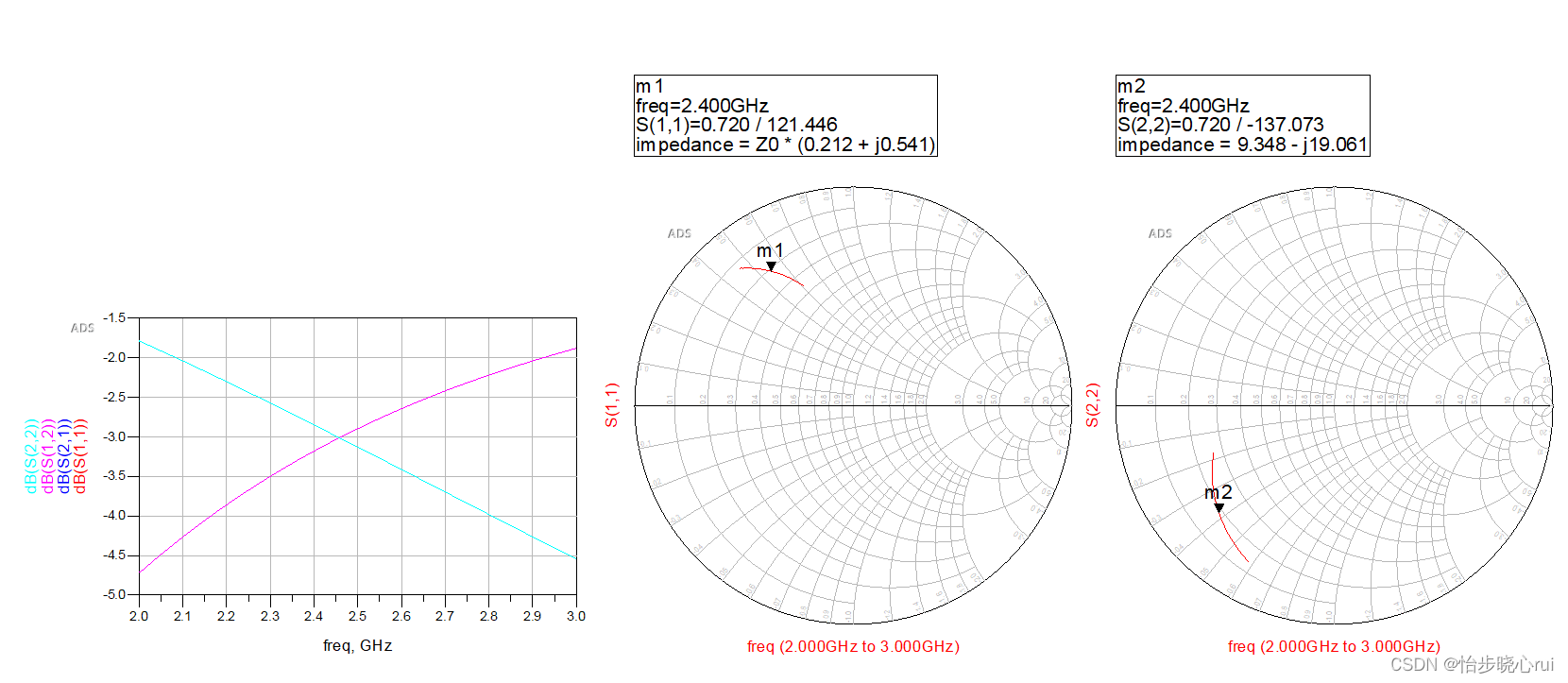

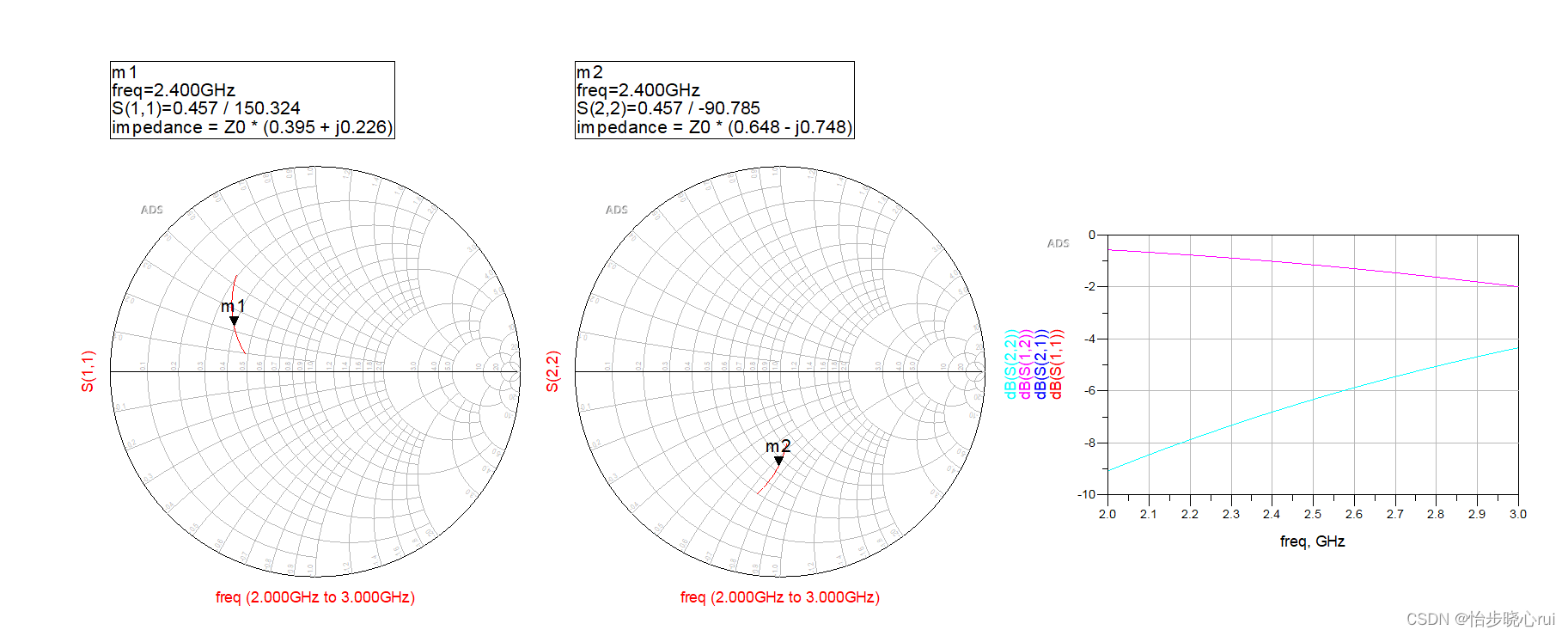

再次进行仿真，观察结果**（S22）**，发现2.4G时阻抗点已经落入了之前源牵引的设定区域：

2、合适的输出匹配

假设此前通过负载牵引得出最佳负载阻抗为19.733+j*11.344欧姆：

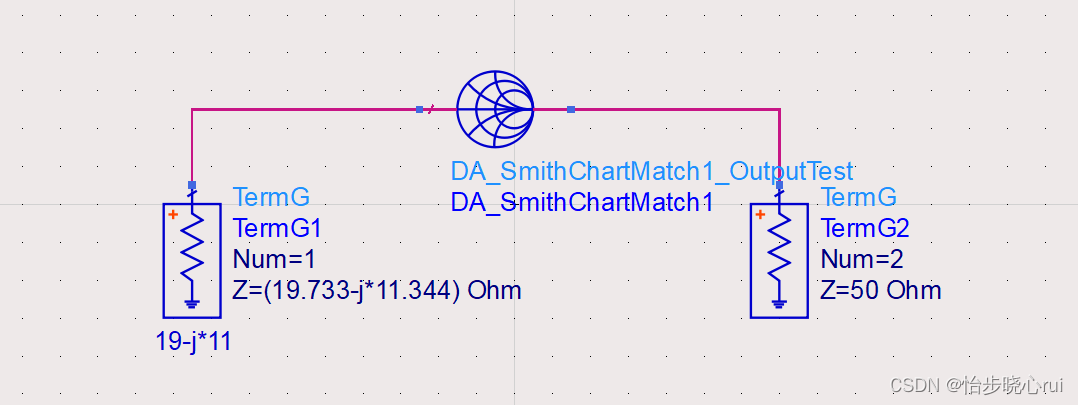

下一步需要使用Smith圆图设计匹配电路，这次使用SmithChart控件进行匹配电路的设计（左边阻抗写入负载牵引所得阻抗的共轭19.733-j*11.344欧姆，右边端口写入50欧姆标准微带线）：

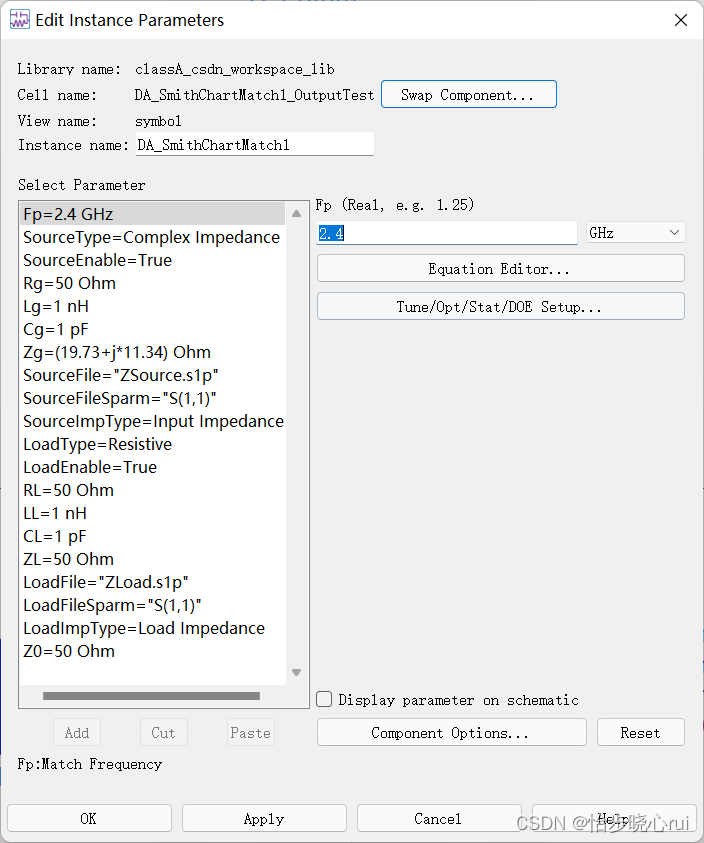

点击Smith控件，设置输入阻抗为负载牵引所得阻抗19.733+j*11.344欧姆，设置输入源类型为Input Impedance：

点击圆图进行设计，设计完成后进行仿真：

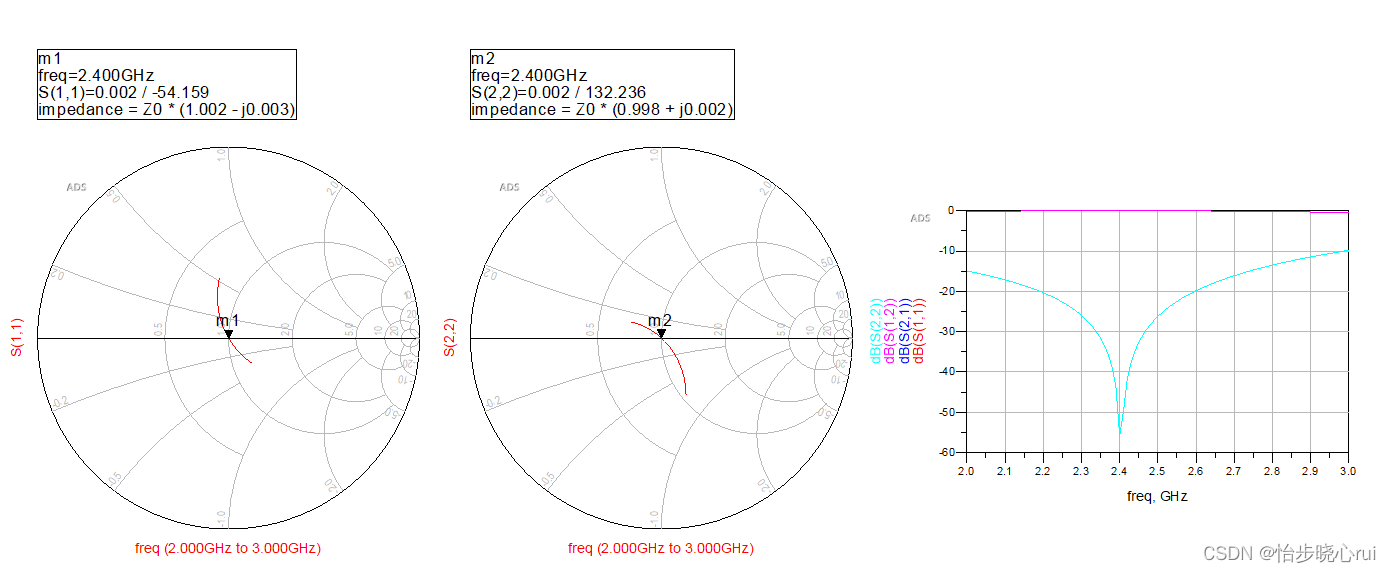

将输入阻抗修改为50欧姆，再次进行仿真，发现S11已经落入了之前负载牵引所得的高效率区域：
