HFSS中使用场计算器计算电压和电流-含HFSS工程
一般来说,PCB级别的仿真就是看看S参数就行了,但是万一,需要查看激励端口的电压或者电流该怎么办呢?
HFSS提供了场计算器,可以自己手动去基于场分量去计算目标值。此处以电压和电流为例,简单介绍下计算流程。
目录
1、计算目标

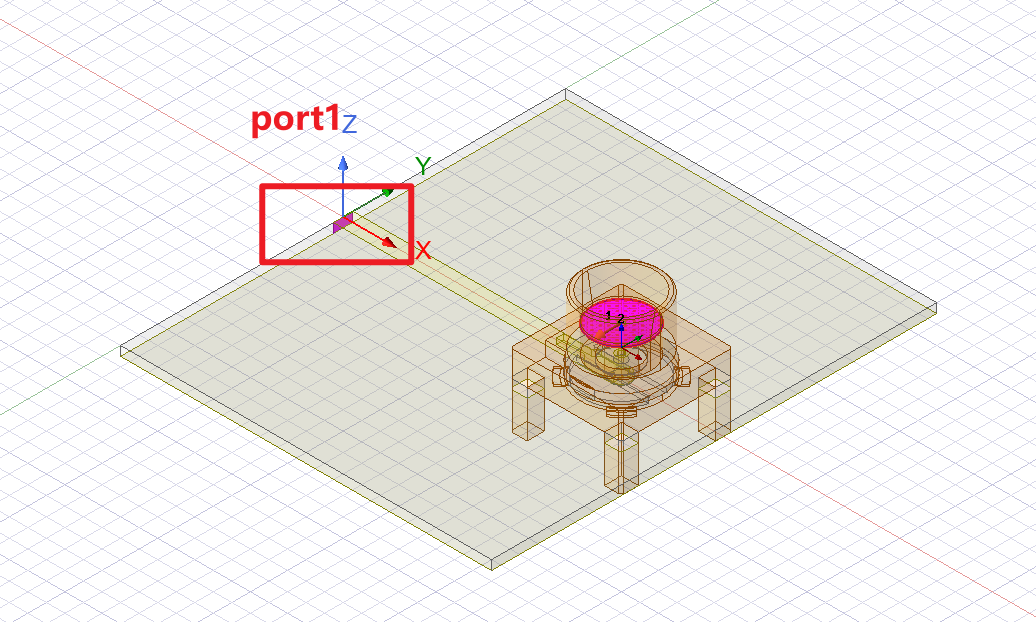

此处以在HFSS中依据厂家模型自己进行连接器仿真—以SMP接口为例中建模的连接器为模板,测量1端口的电压和电流值。
2、场计算器计算电压
2.1、电压计算理论

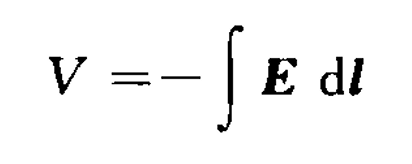

电磁场中,电压值和电场量息息相关,通过对电场进行积分,即可得到电压值:
2.2、电压积分线绘制

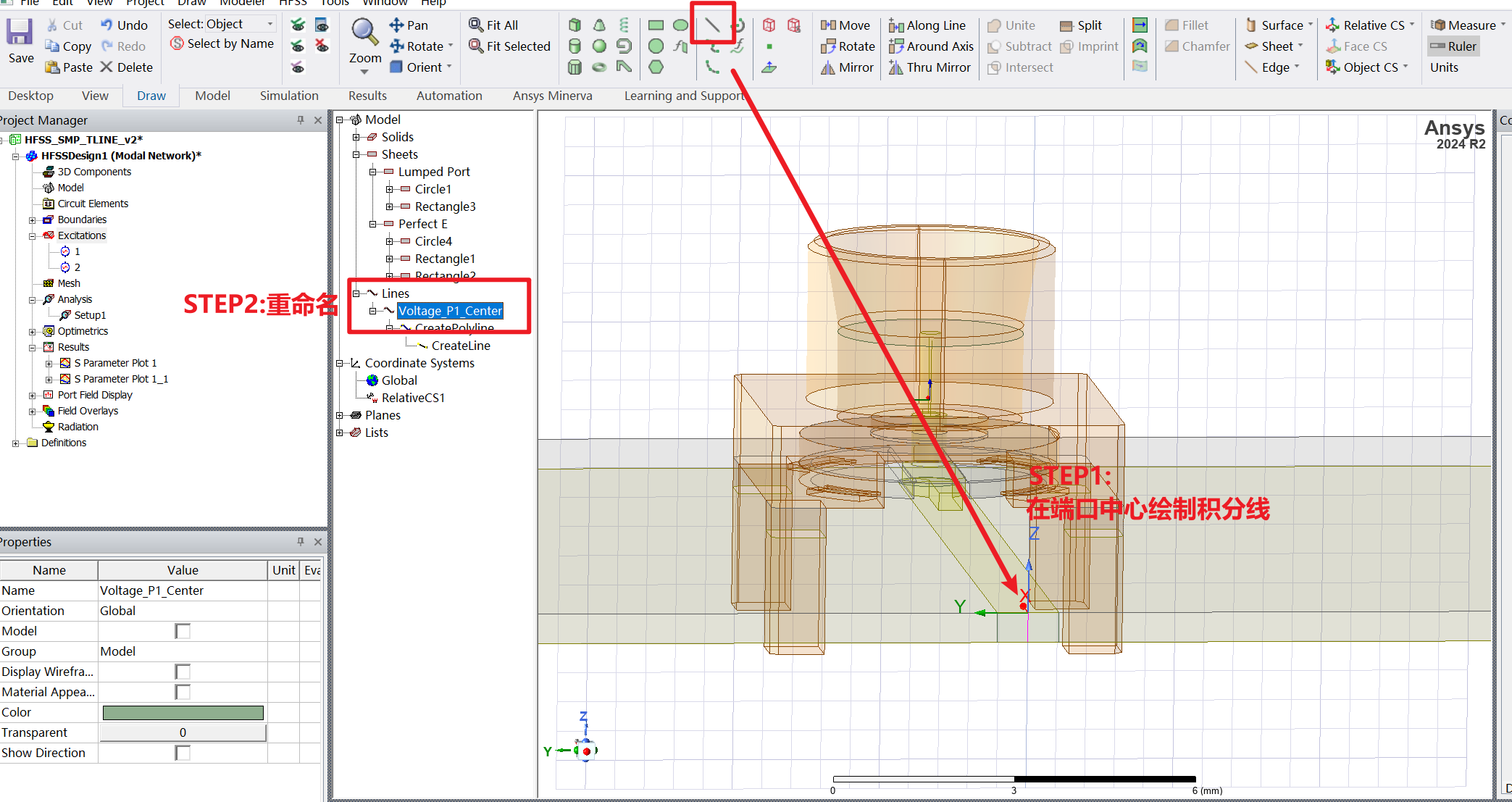

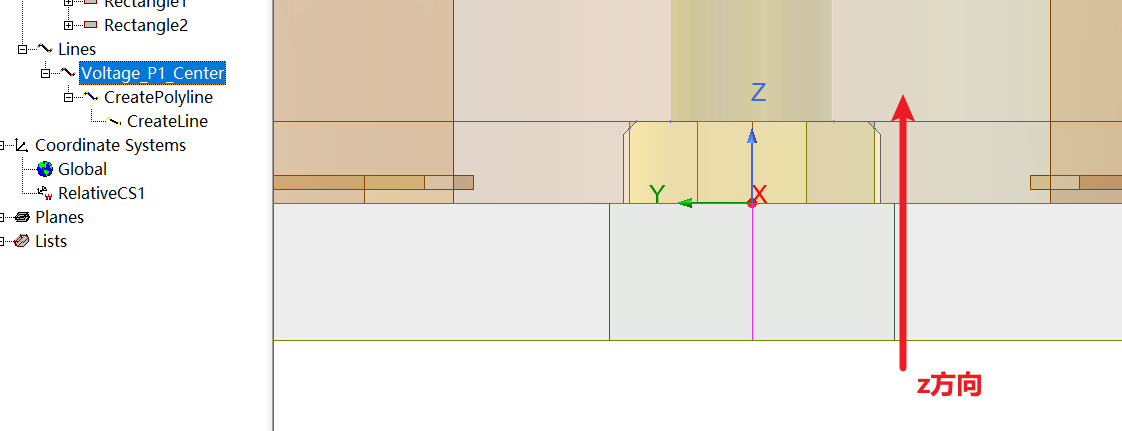

在添加集总端口时,我们一般会手动设置积分路径。此处类似,为了给定电场的积分路径,我们在1端口中心绘制一条Line作为积分线:
2.3、打开场计算器

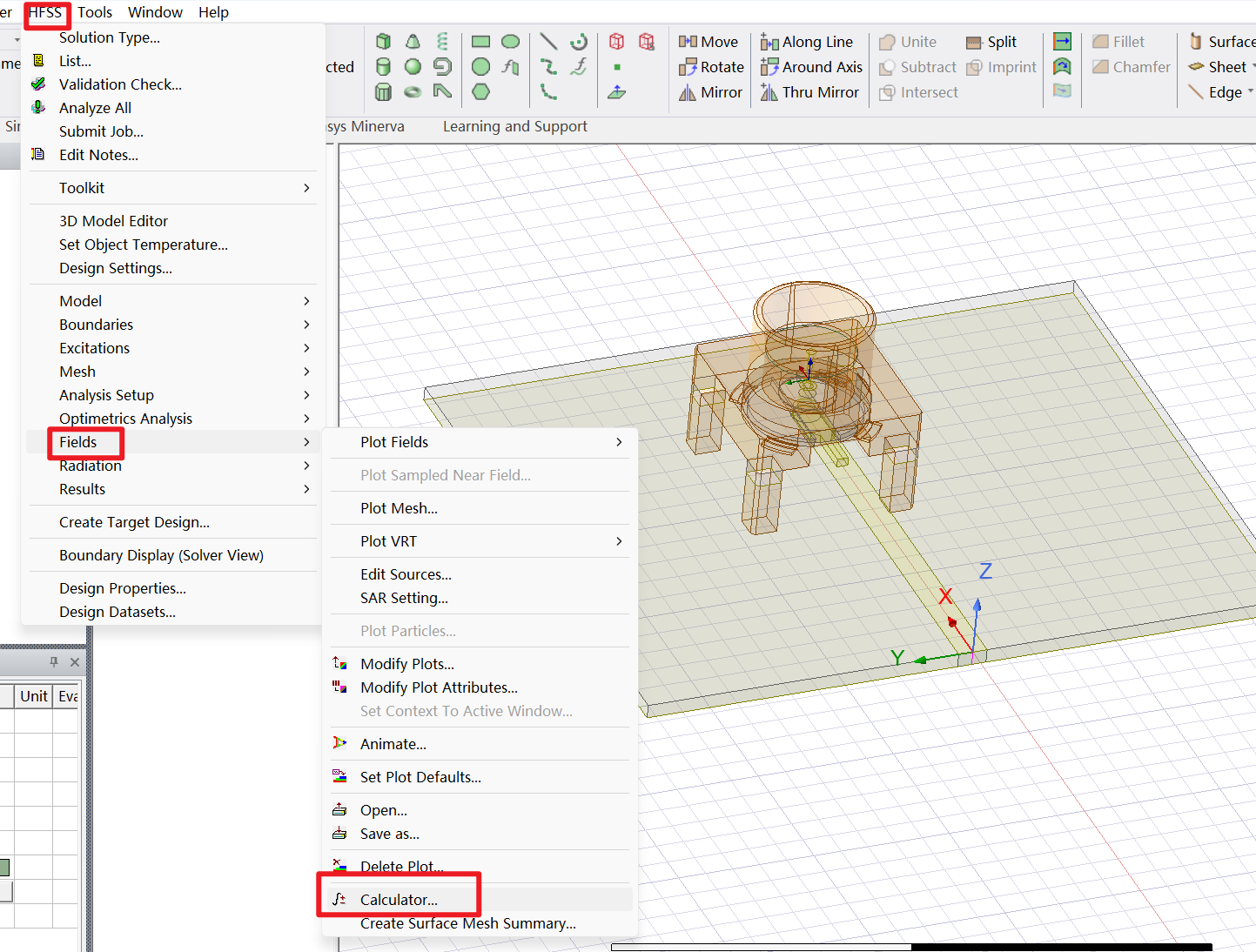

从下面路径打开场计算器:
2.4、编辑场公式

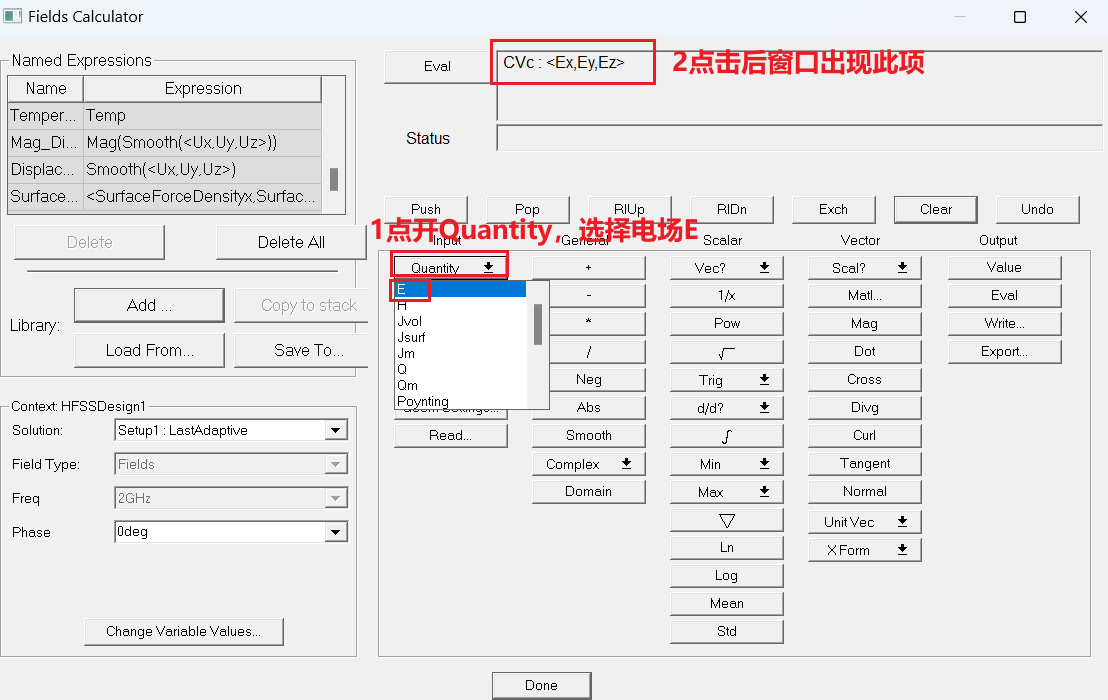

电压的计算要进行电场积分,此处按照下面步骤选择电场:

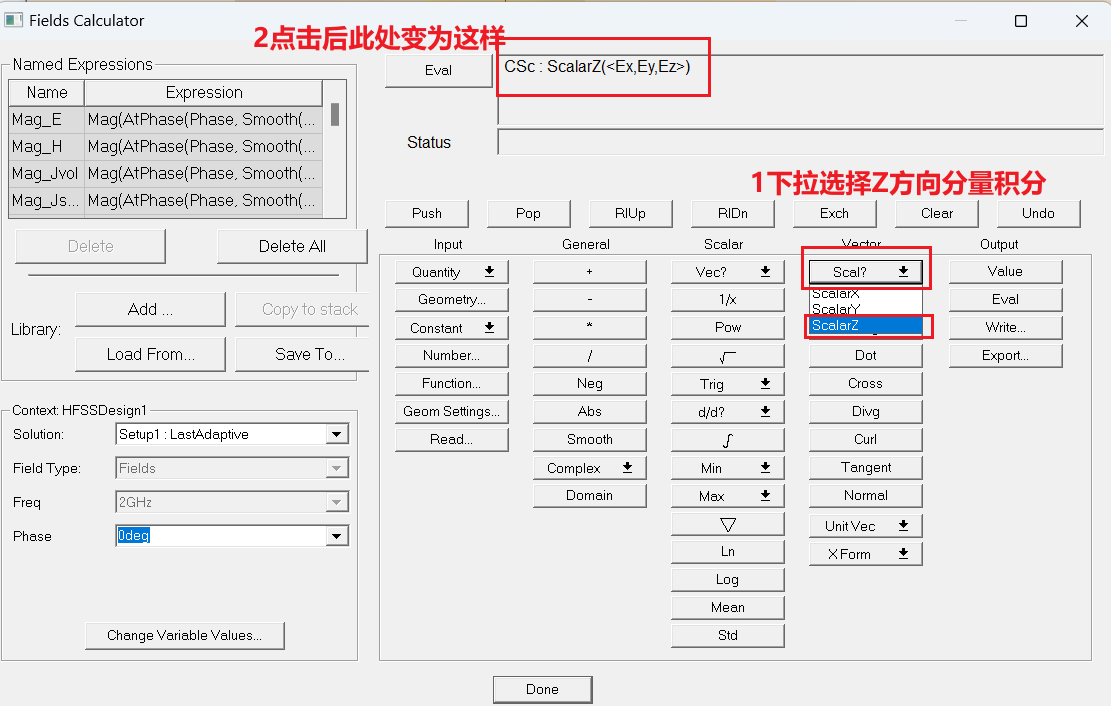

此处计算的端口的电压,这边的端口是z方向的积分路线,因此如下操作:

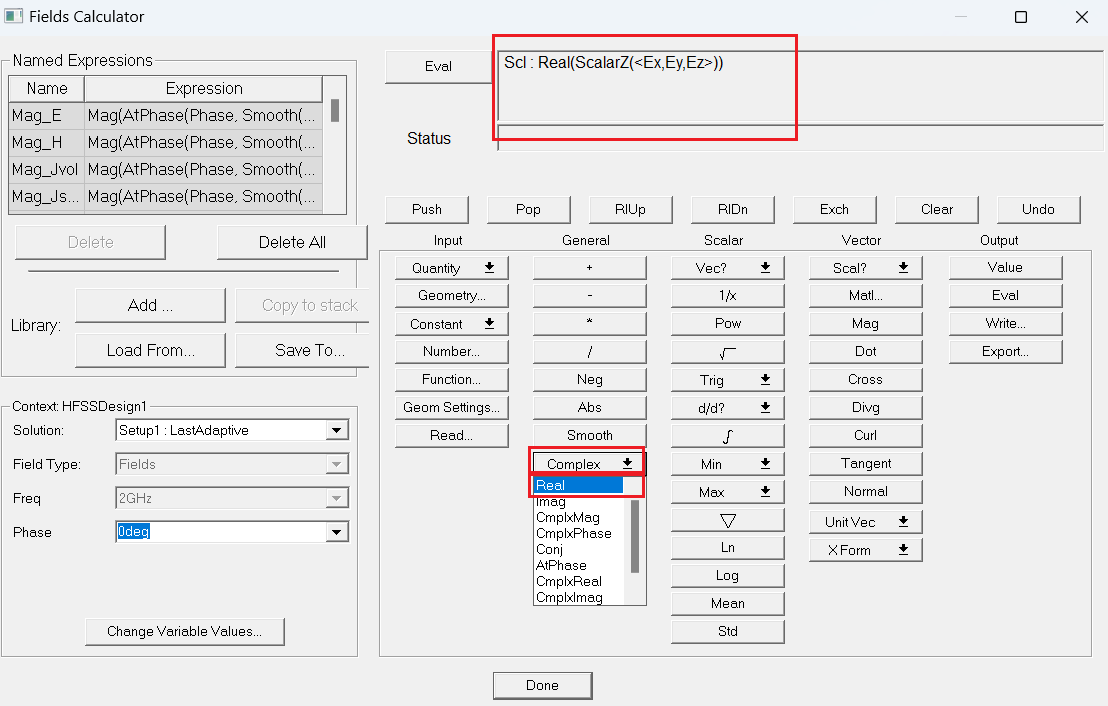

使用场计算器时实部和虚部进行分别积分,此处先演示对电场的实部进行积分:

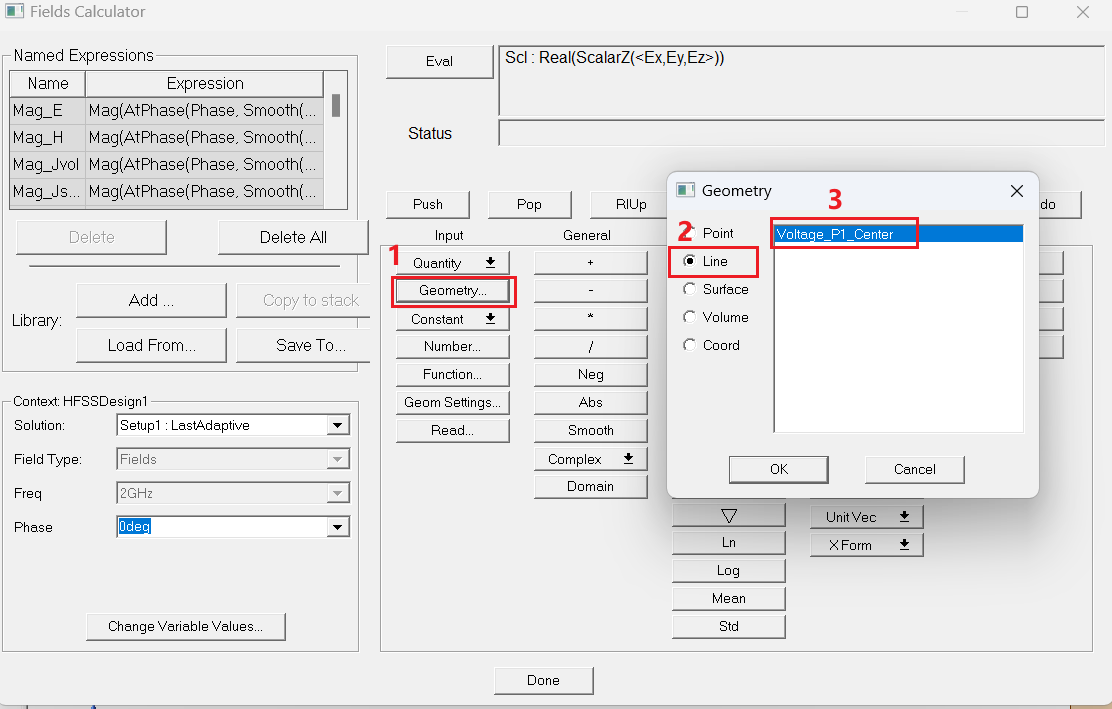

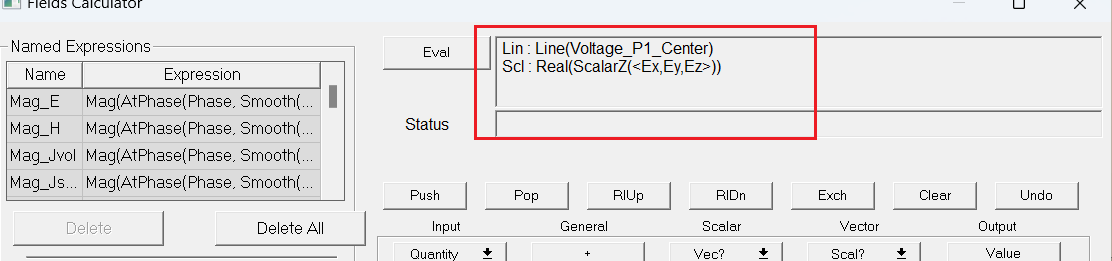

公式编完了,下面选择积分路径,为刚刚的那条线:

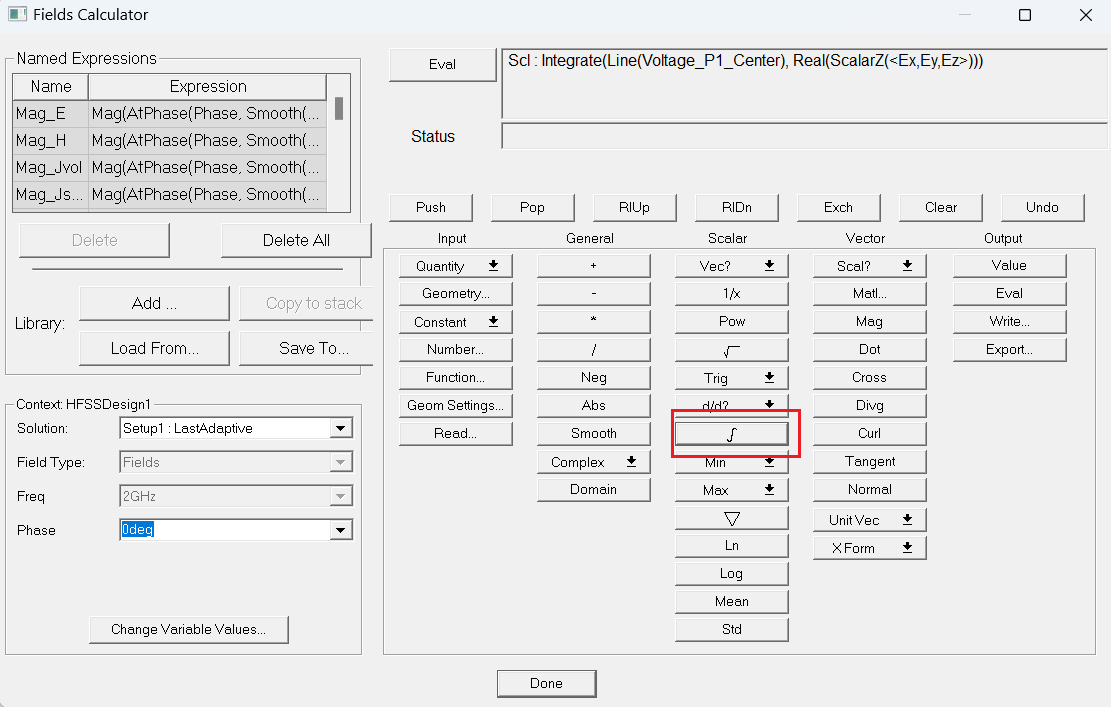

点击OK后屏幕会出现两行,此时点击如下的积分按钮就可以啦:

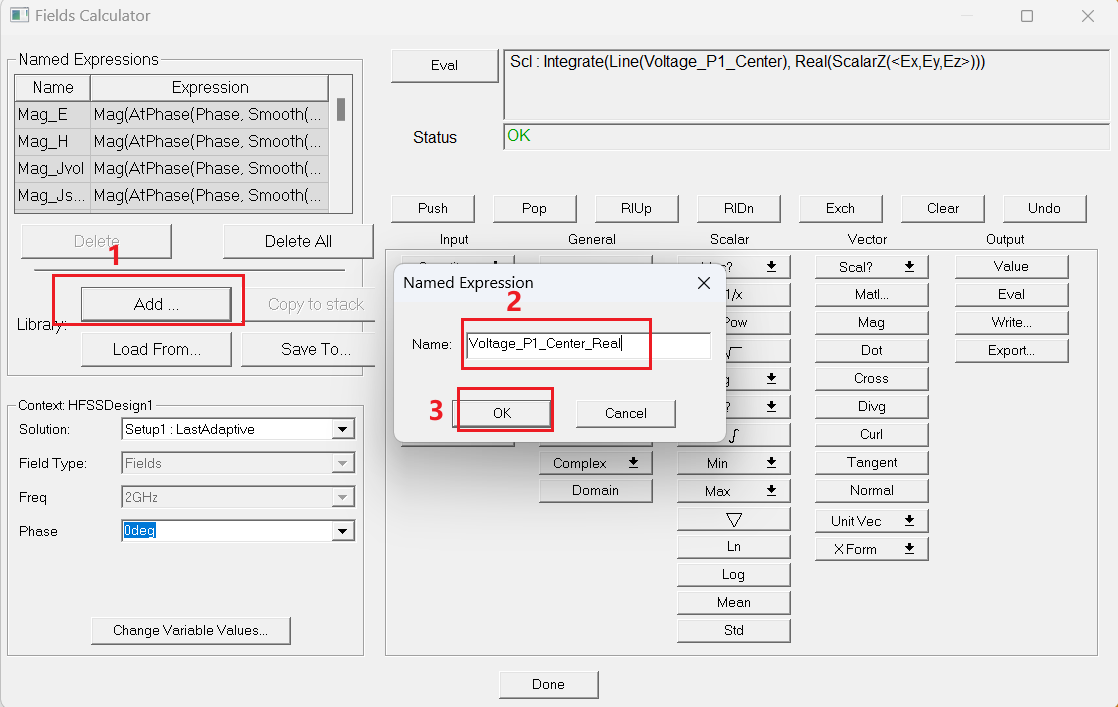

此时我可以点击Add按钮将这个公式设置为测量项目:
2.5、场测量

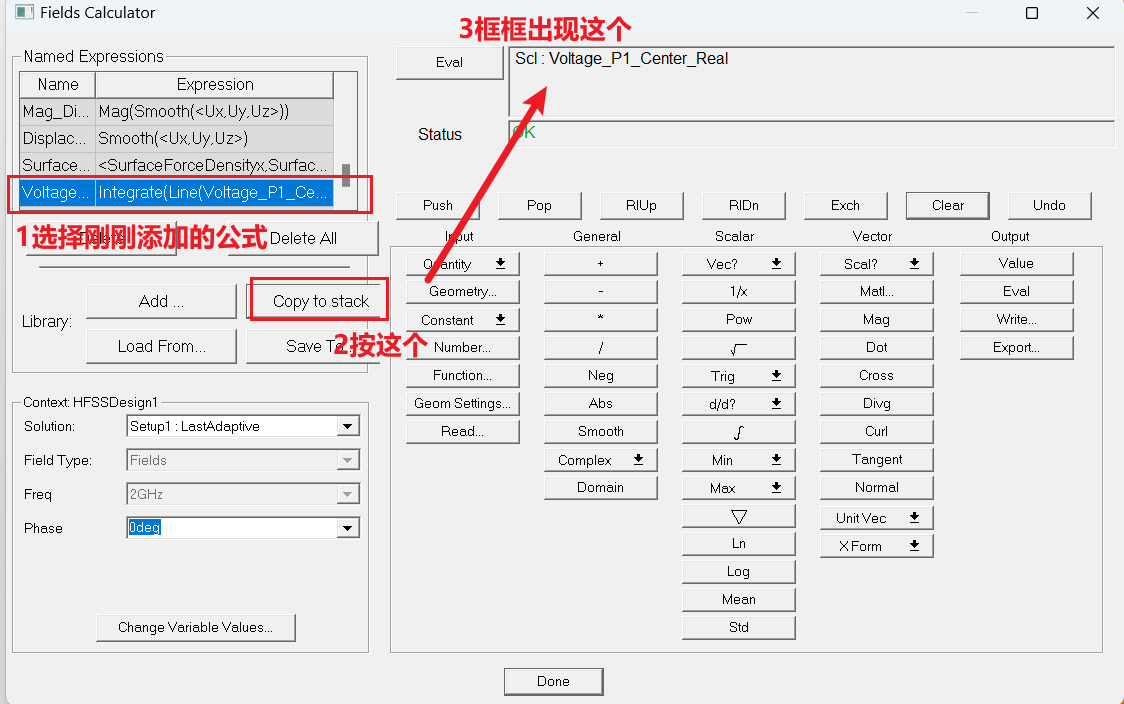

下面进行测量,将其添加到测量框:

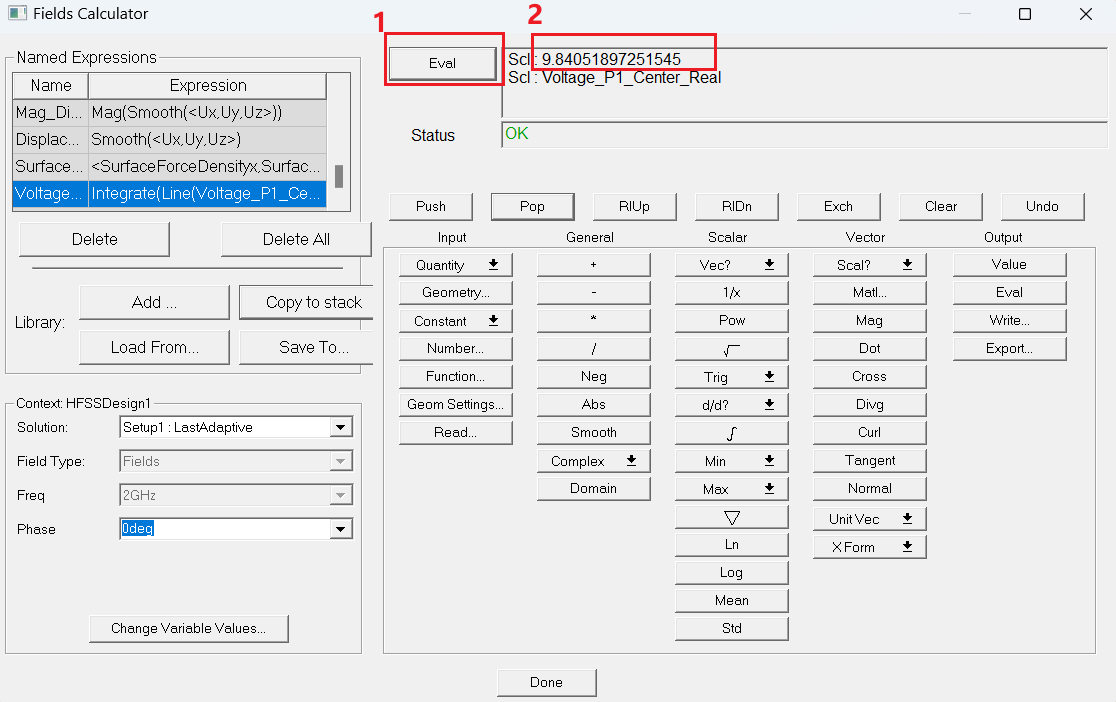

点击Eval,就会得到积分电压的实部**(如果报错,则重新仿真下Analysis下就行)**:
2.6、在Result中查看

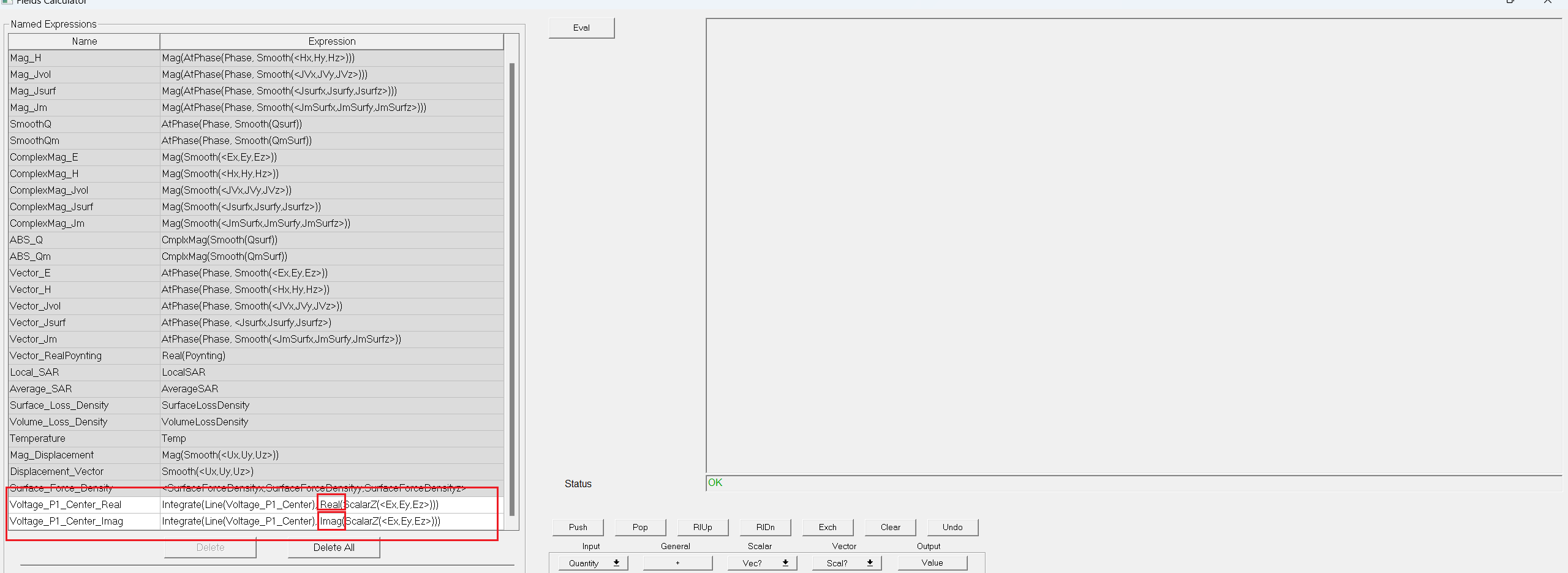

使用 2.4、编辑场公式的方法添加电压虚部的测量:

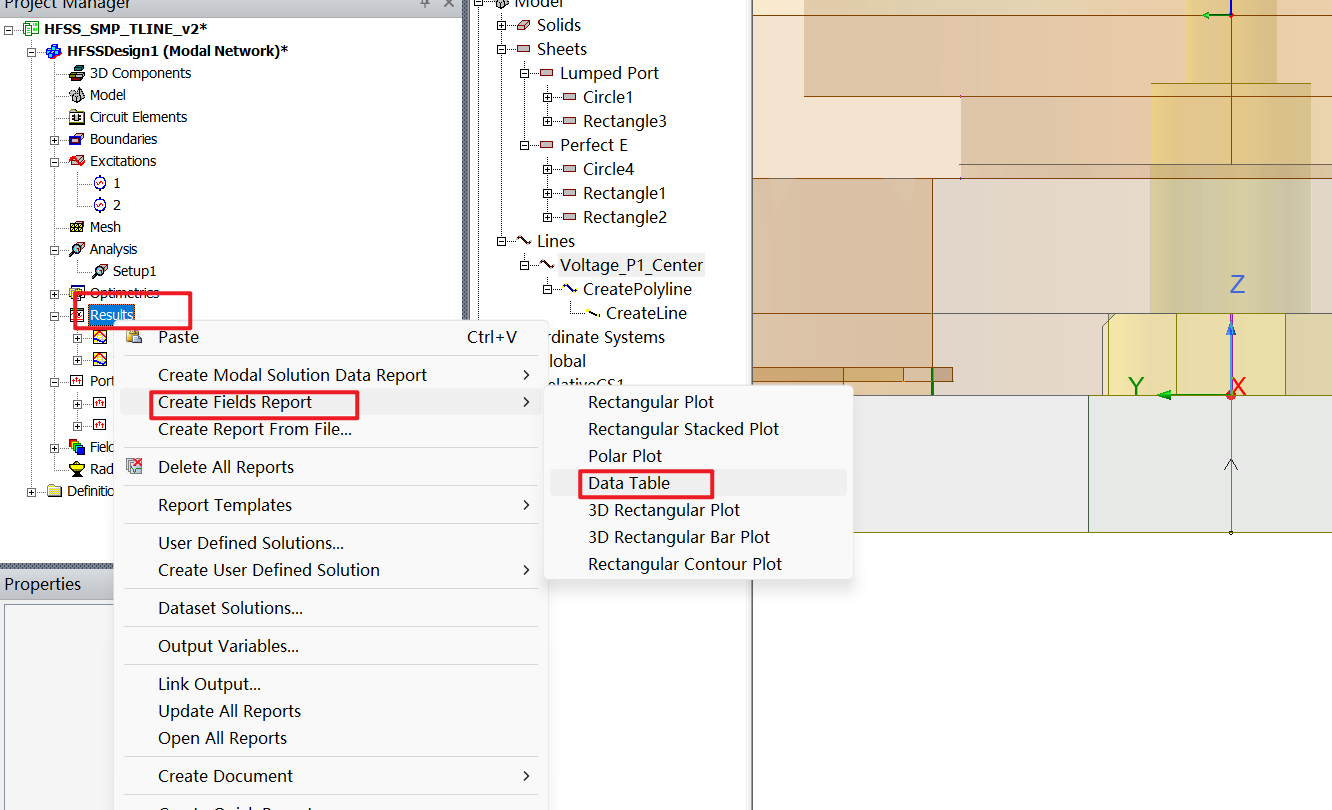

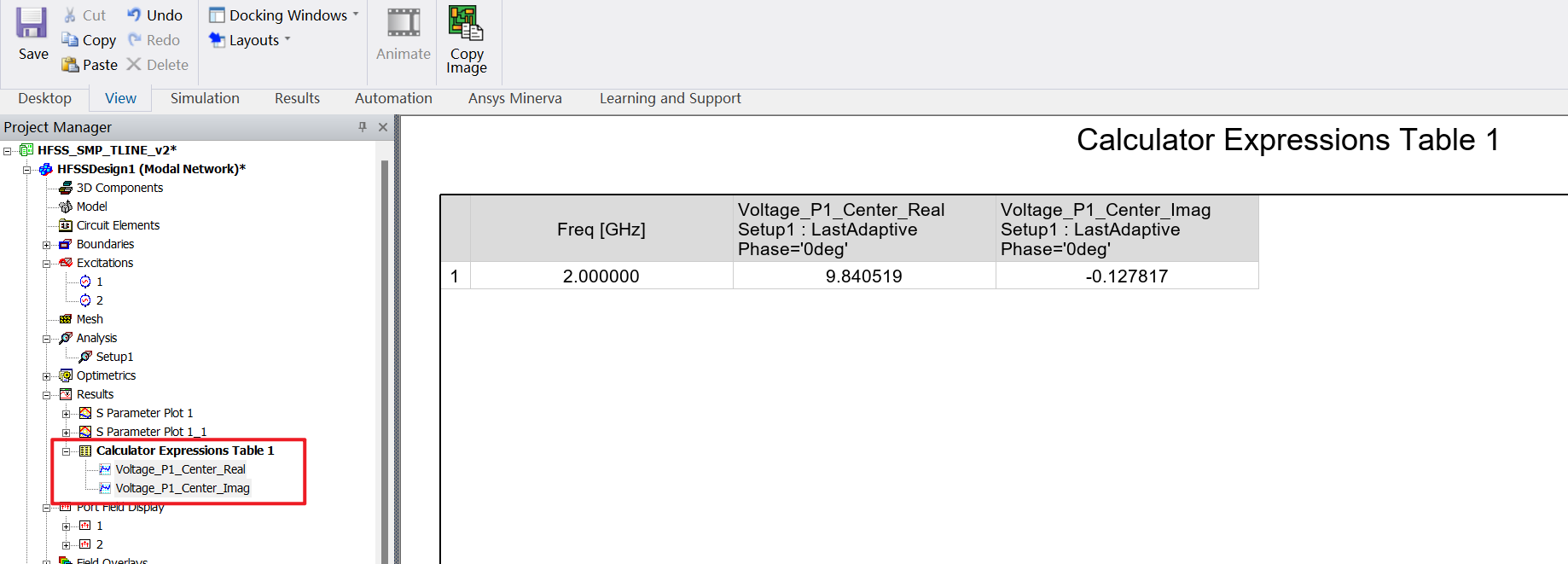

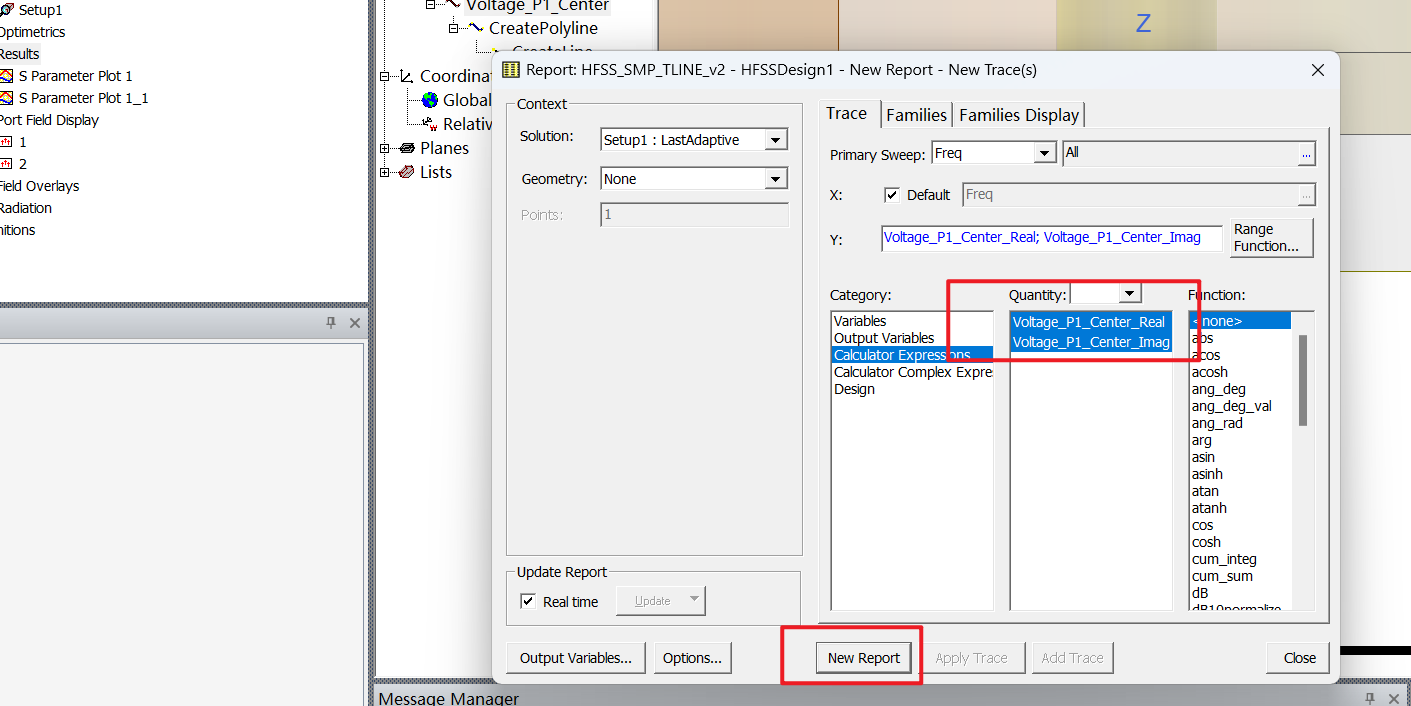

右键Results,按照如下方法添加:
2.7、尝试不同的积分路径

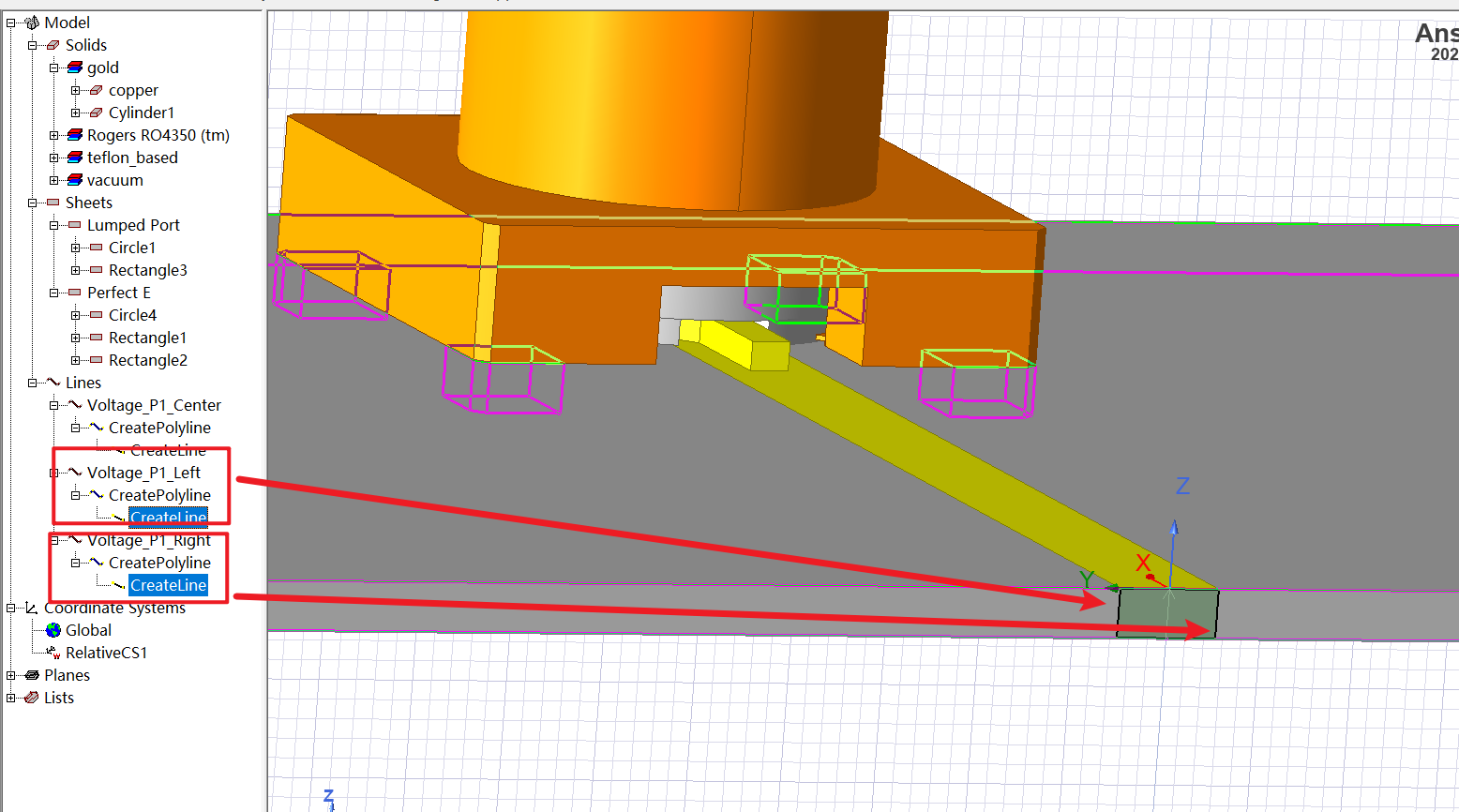

电路角度看,一个平面上电压应该相等的,实际测量看看,在端口左右各加积分线:

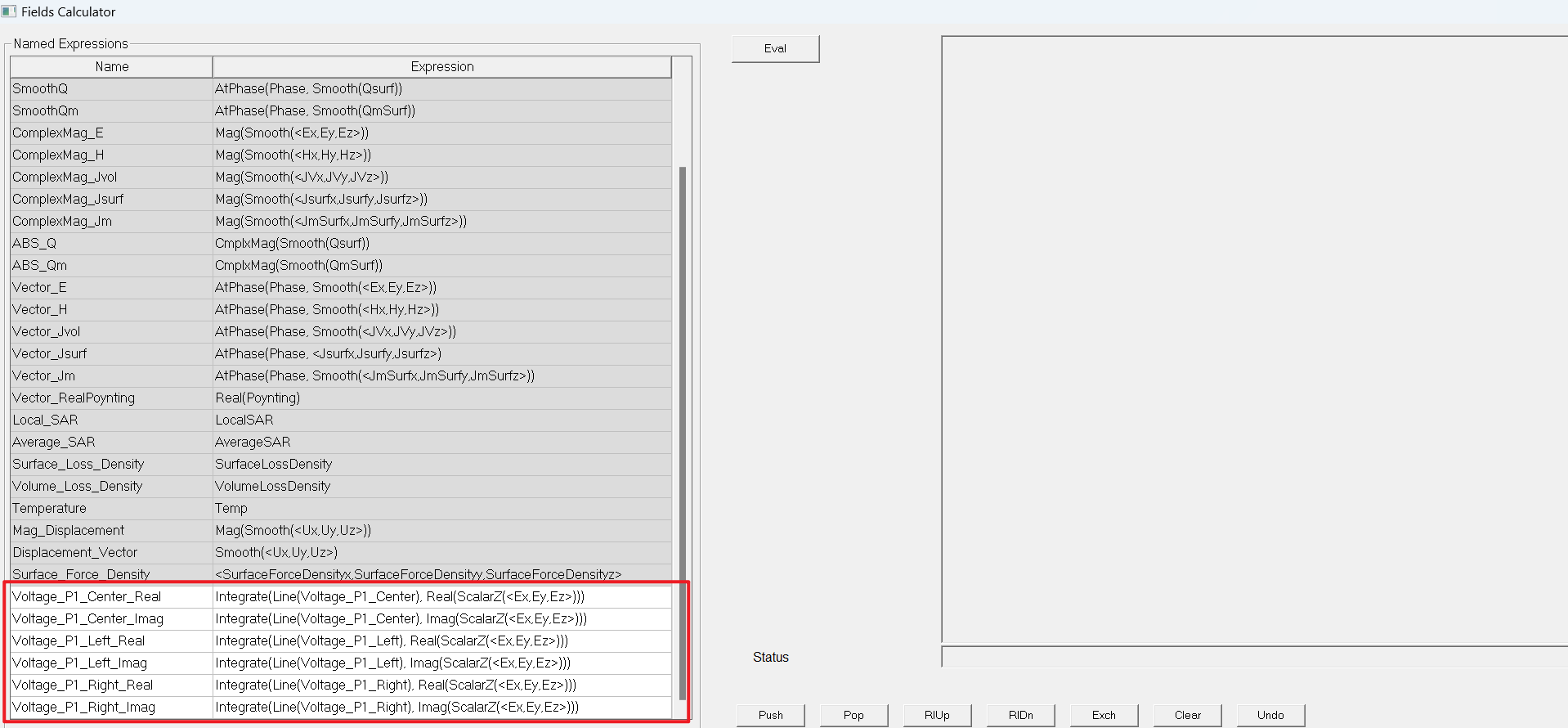

使用 2.4、编辑场公式中的方法添加新增的两条积分线的电压实部和虚部的测量:

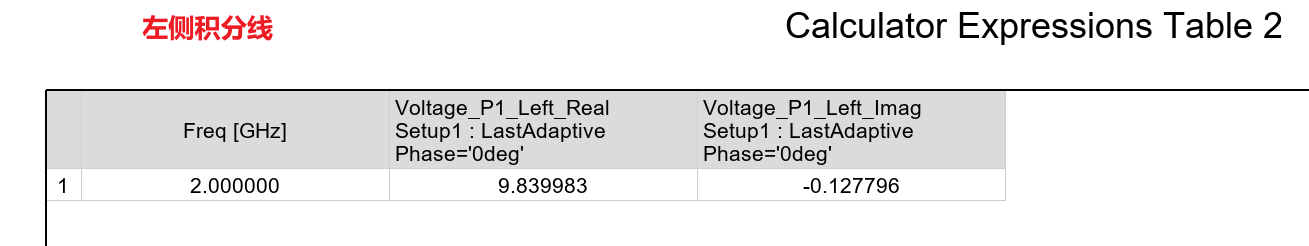

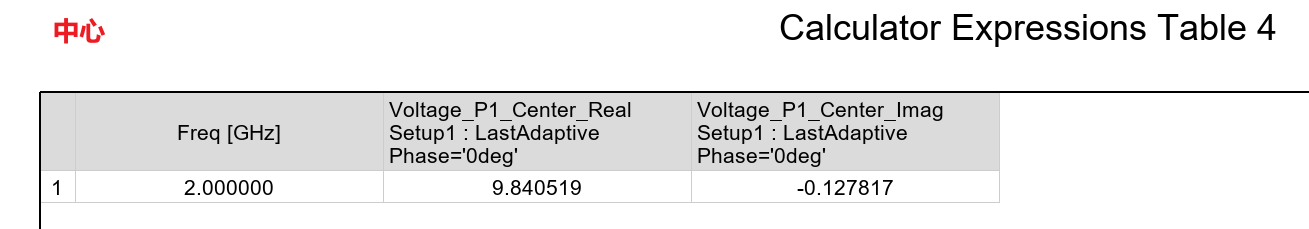

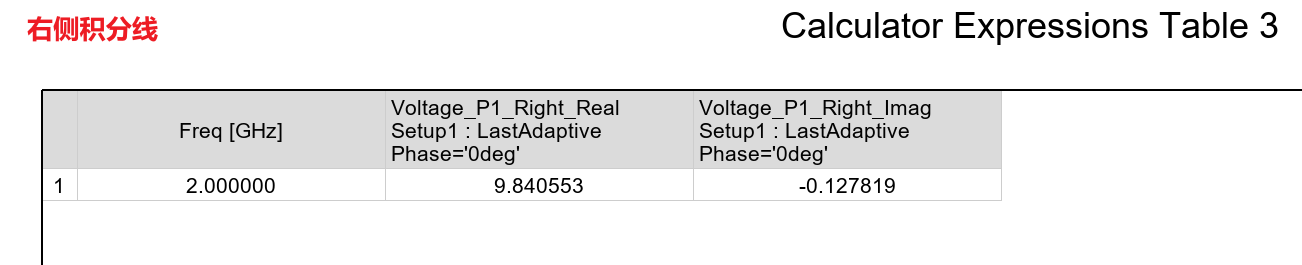

可以看到三条积分路径得到的数值几乎一样:
2.8、不同的积分路径的场不均匀性

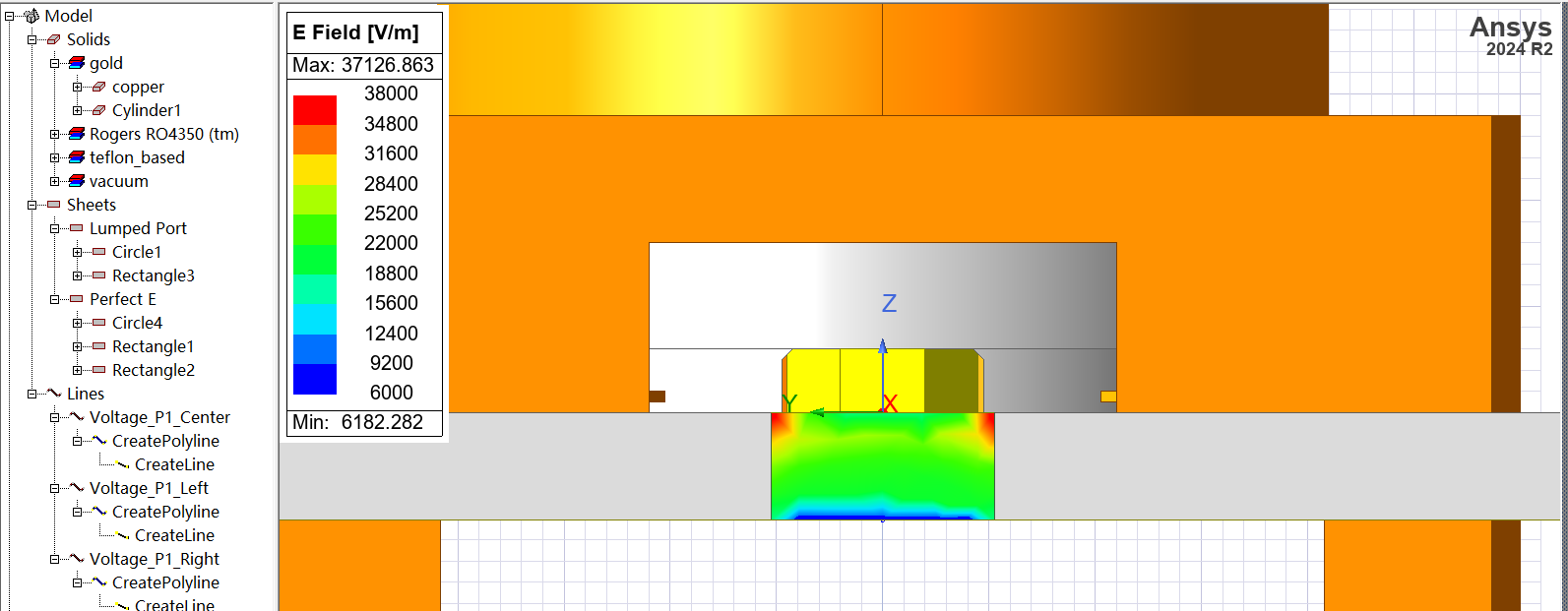

虽然得到的电压值几乎相等,但是实际的电场在端口的分布不均匀(绘制过程可以参考基于HFSS的T型功分波导设计的5、T型功分波导查看仿真场分布与动画)。
因此可能对中心进行积分是比较好的选择:
3、场计算器计算电流
3.1、电流计算理论

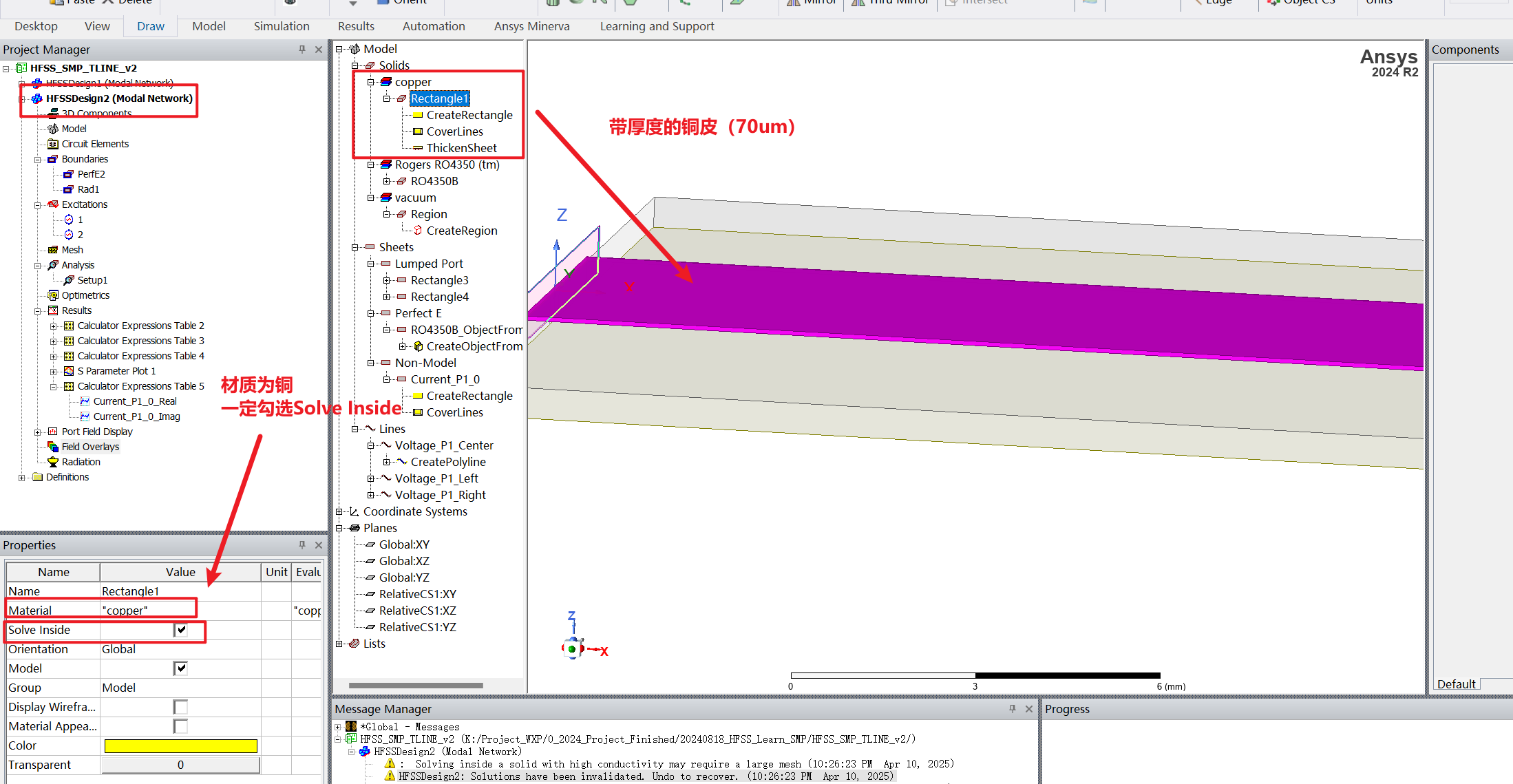

HFSS中可以通过体电流密度积分得到电流大小(也有其他方法),此处使用单截微带线模型,使用体电流密度积分计算电流时,需要使用实际的导体而非PEC边界,导体需要打开Solve Inside开关:
3.2、创建积分路径

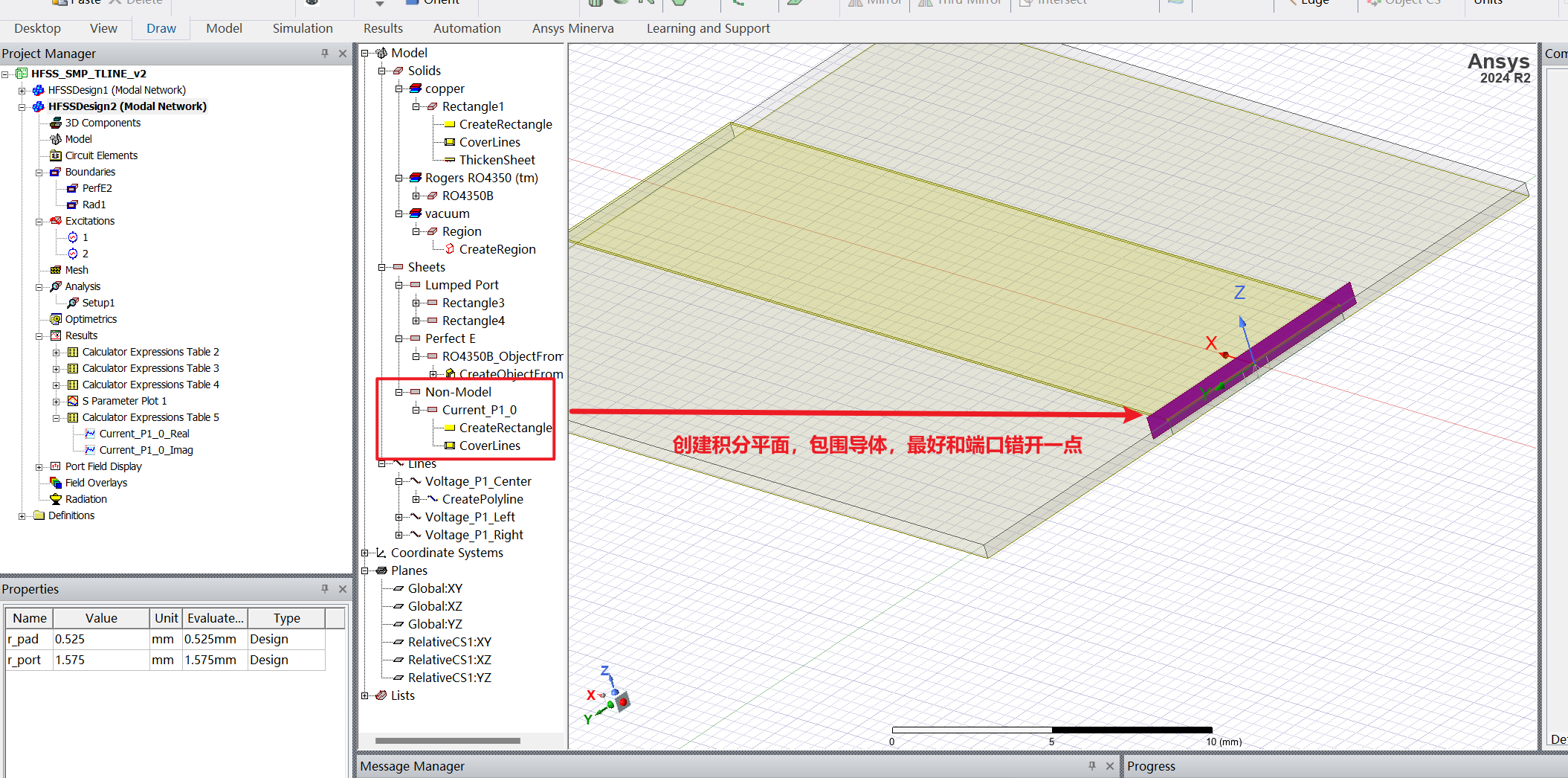

创建一个平面,包围要测量的微带线:

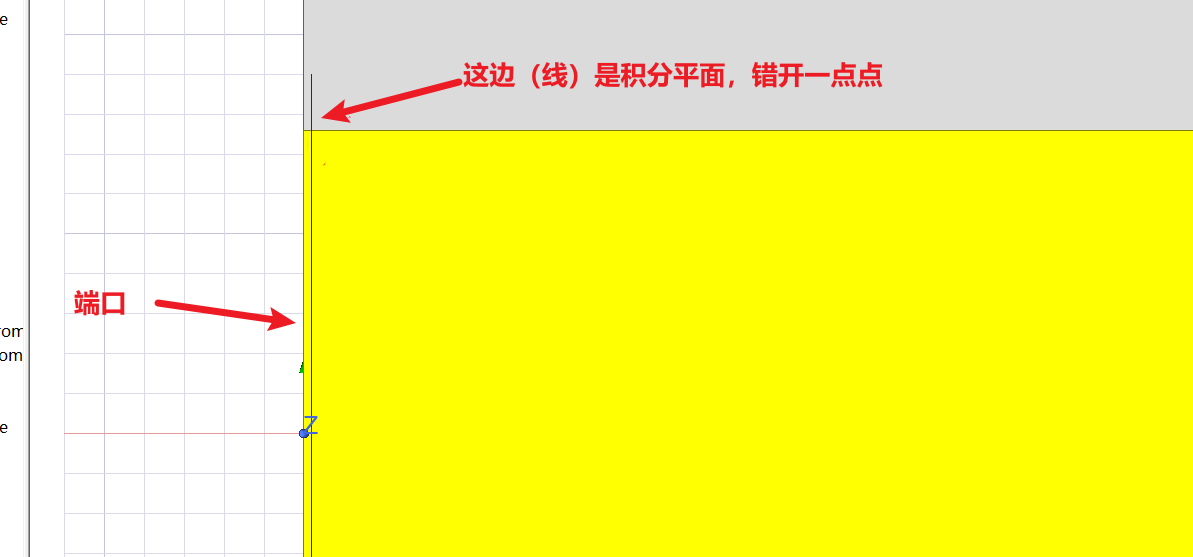

这个面最好和端口错开点:
3.2、场计算器公式编辑
此处用体电流密度的积分得到电流的实际数值:

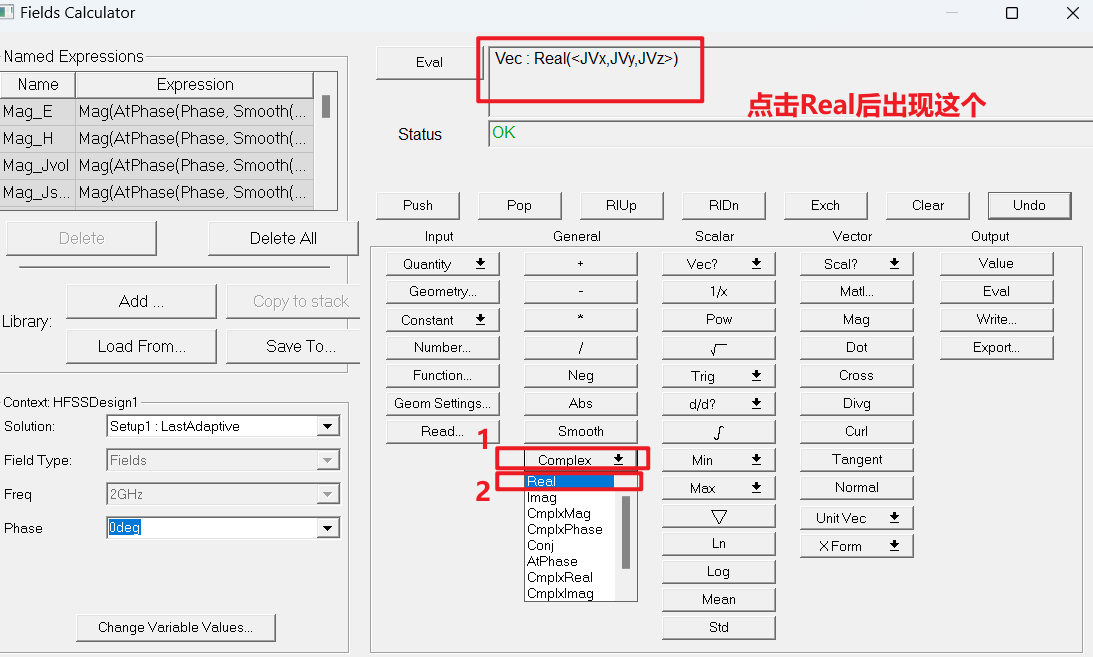

依旧是实部和虚部分别求解,此处以求解实部为例:

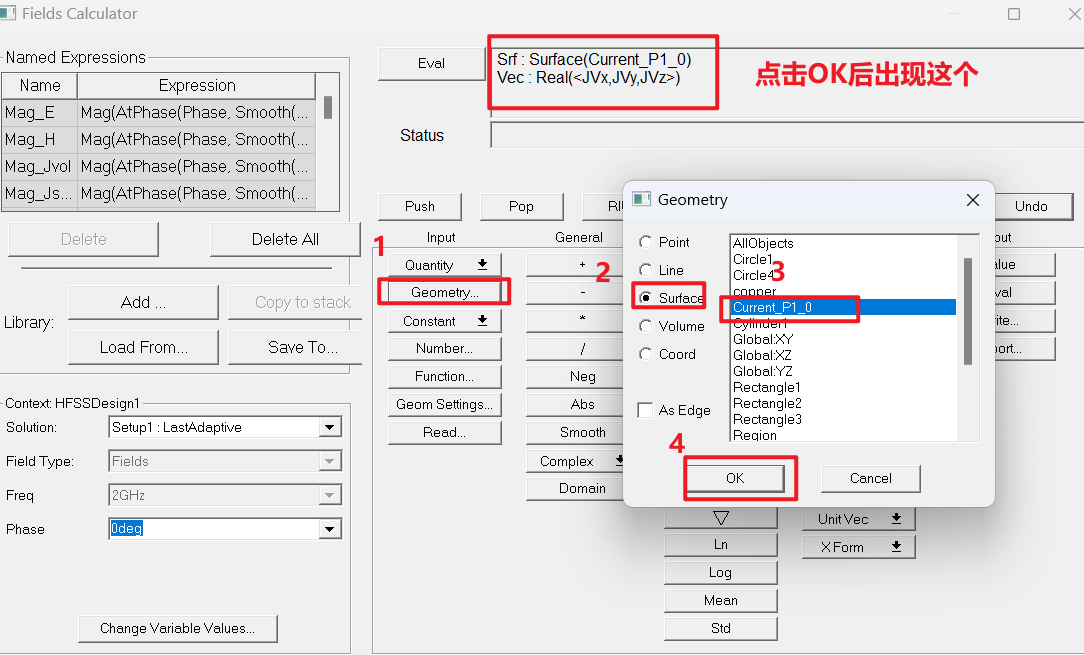

下面选择积分平面:

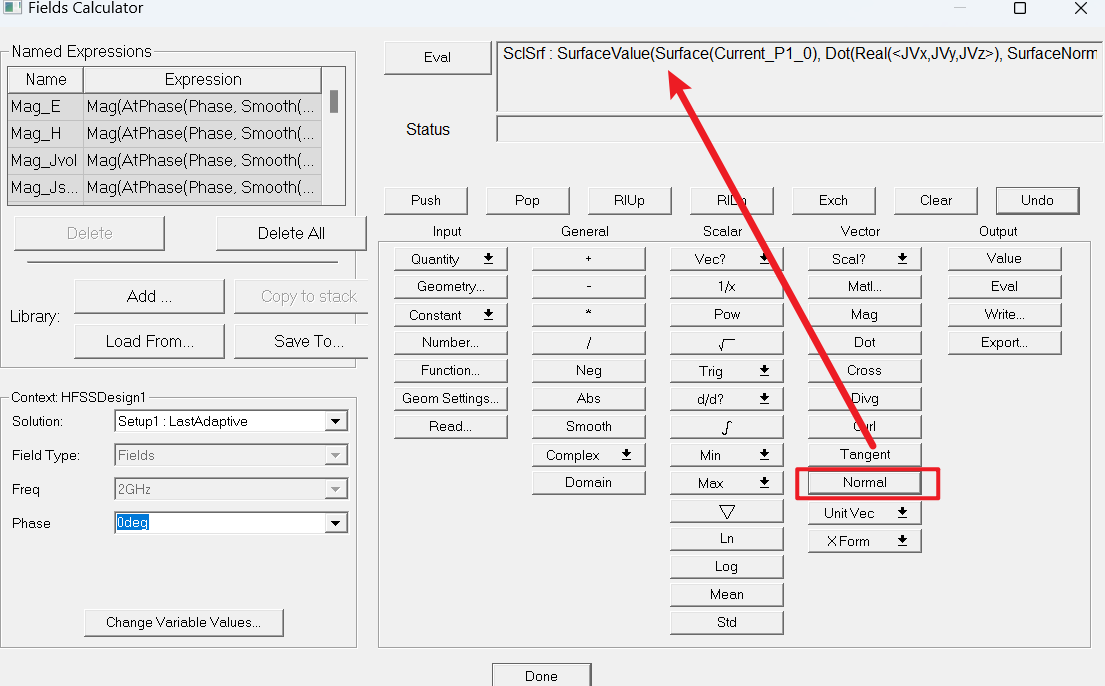

点击Normal后变成如下界面:

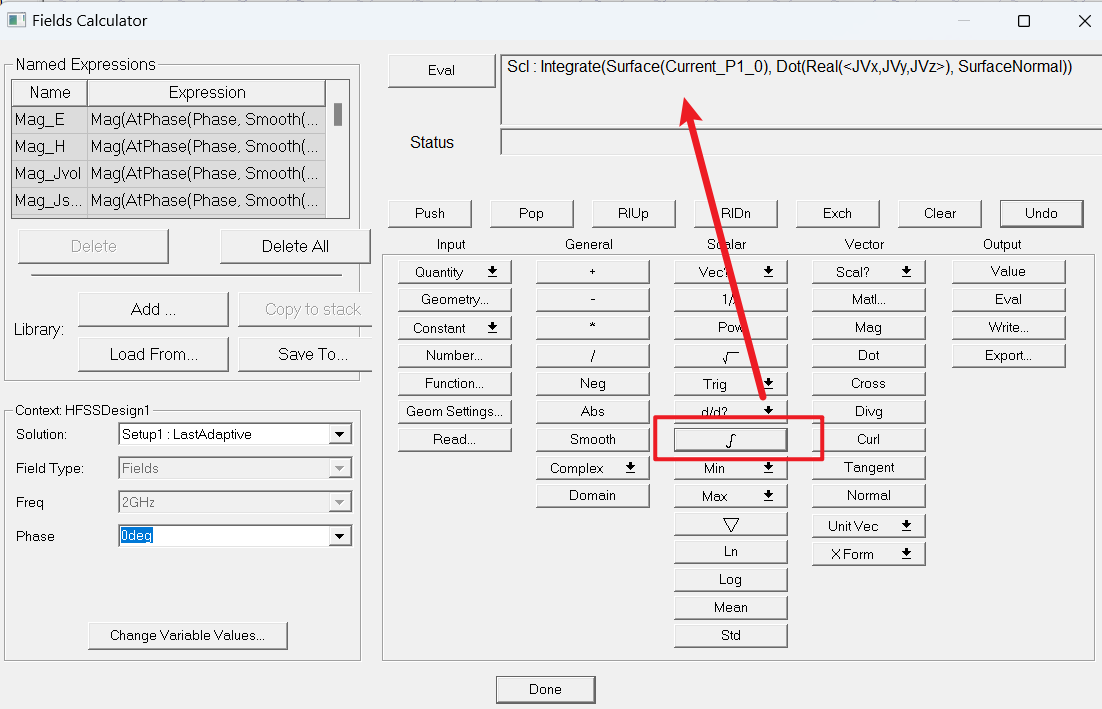

在点击积分按钮即可:

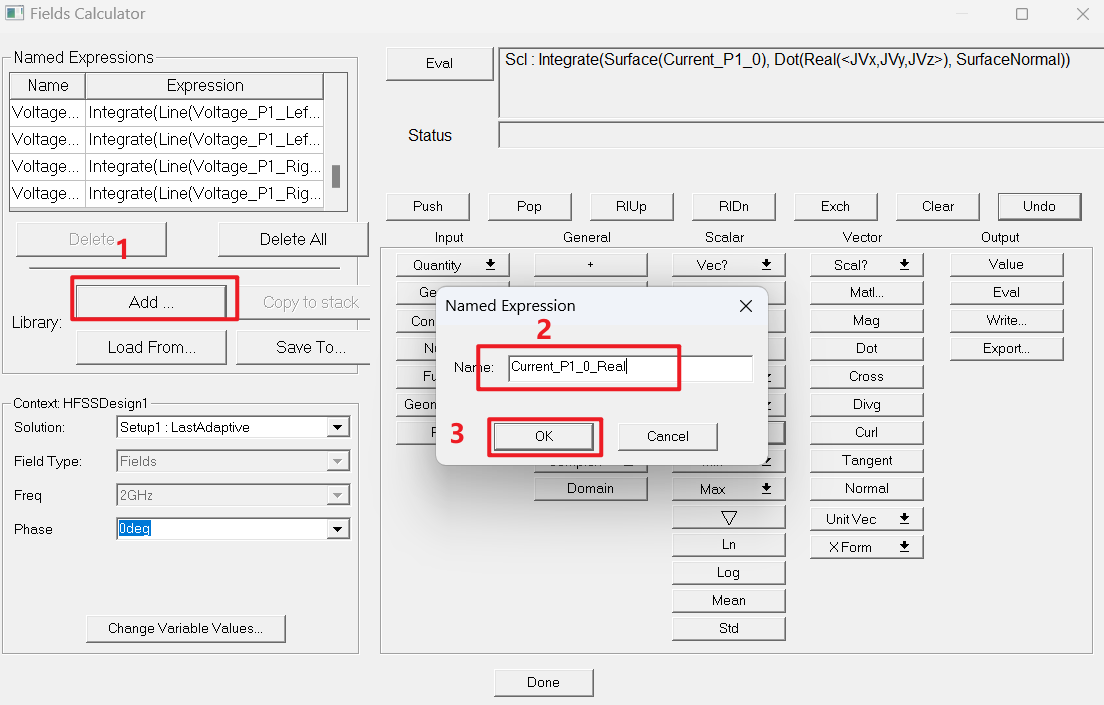

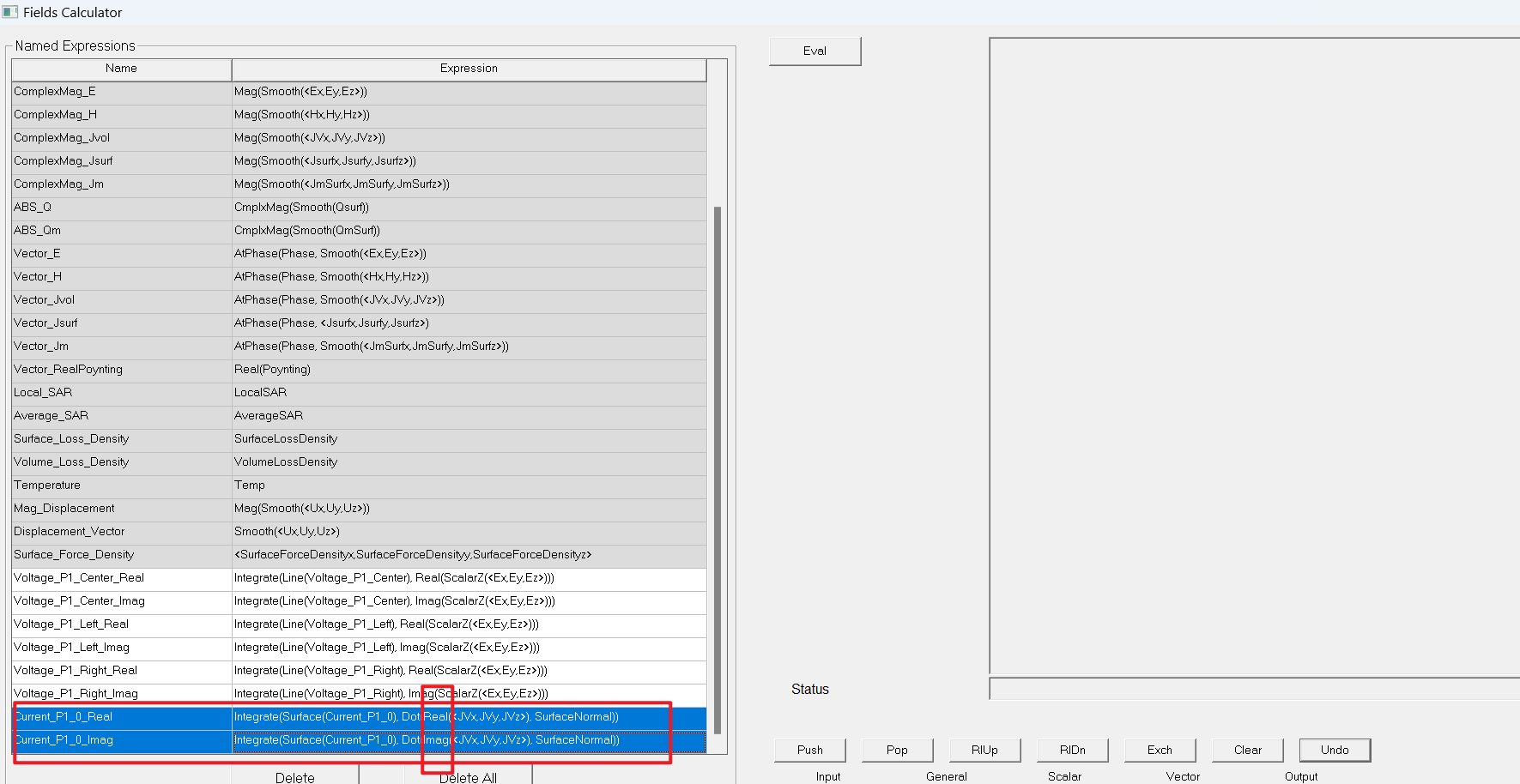

将其存储起来:
3.3、电流值查看
使用类似的方法添加虚部的测试:

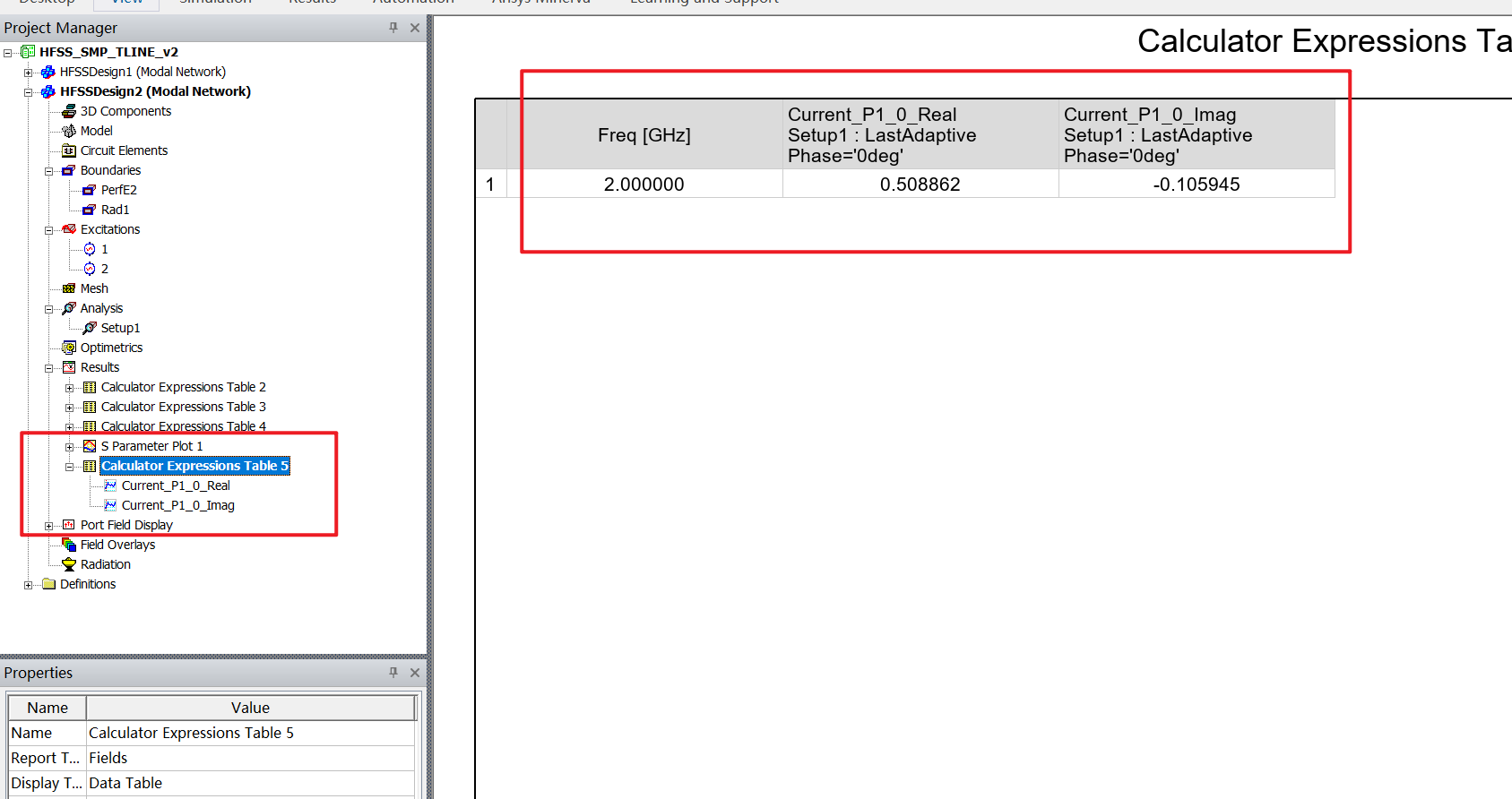

在绘图中即可查看:
