hfss学习记录2

1 恢复到初始网格
初始网格是第一次解决设计差异时生成的网格。它包括曲面近似设置，但不包括lambda细化或定义的网格操作。

如果修改了设计设置，并且不想使用现有的当前网格，请在求解之前还原为初始网格。

•在HFSS>“分析设置”>“还原为初始网格”上。

当您要评估不同的求解频率如何影响自适应分析期间生成的网格时，恢复为初始网格很有用。当您恢复到该设置的初始网格时，将丢失该设置的所有解决方案数据及其所有扫描。您可以通过在菜单系统或项目树中通过Analysis选择命令来一次对所有求解设置进行操作，也可以通过在项目树中单击鼠标右键菜单来进行特定求解设置。

2应用网格运算而不求解
如果要优化面或体积上的网格，但又不想生成解决方案，请在定义网格操作之后执行以下操作：

•单击“ HFSS”>“分析设置”>“应用网格操作”，或在“项目”窗口中右键单击“分析”或“设置”图标以显示快捷菜单，然后单击“应用网格操作”。

3 Specifying the Model Resolution——删除细微的细节

网格制作器使用模型分辨率参数来区分模型中的大特征和小特征。此设置控制网格制作器必须解析的要素的大小。例如，如果将模型分辨率长度设置为20 mm，则任何小于20 mm的模型特征都不会在网格中显示。模型和模型文件均未更改。分辨率仅控制如何表示模型的网格。可以在一个或多个对象上设置“模型分辨率”，以从网格表示中删除不必要的细节。这可用于降低所选对象的网格复杂度。

4 cst报错解决办法：

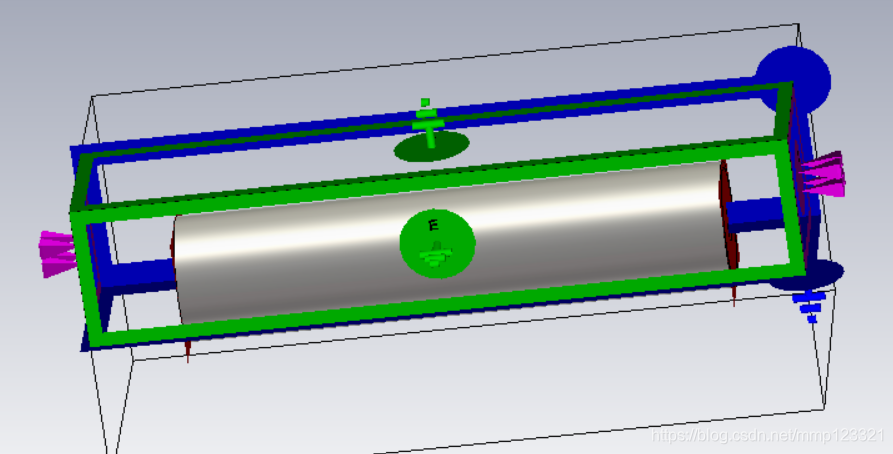

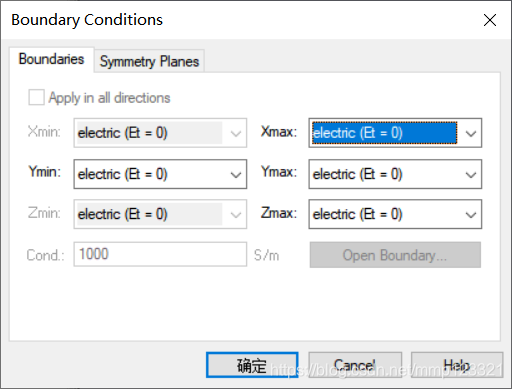

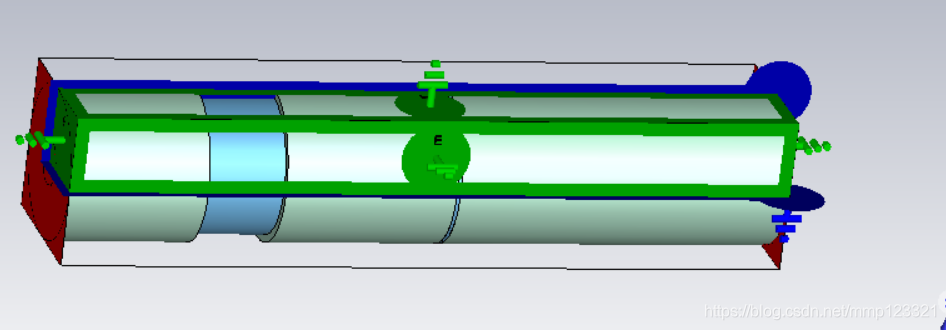

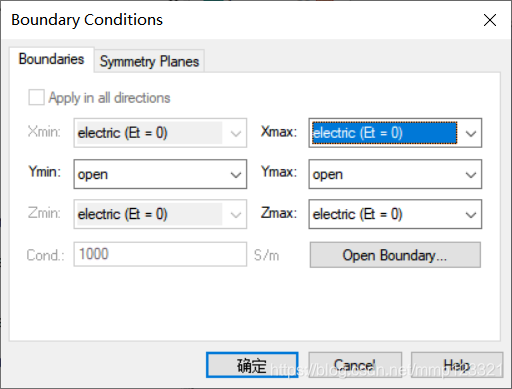

一开始是设置的全是电边界，就老出现端口可能不收敛（在不同模式下？？）后来加了个空气盒子，并且把端口设置为open了，不报错，而且网格数目少，结果也准确（和第一次那个玄学的相比较）。

变成

5  cst怎么看场分布和表面电流分布——用场监视器

首先只能查看PEC或者lossy metal的表面电流

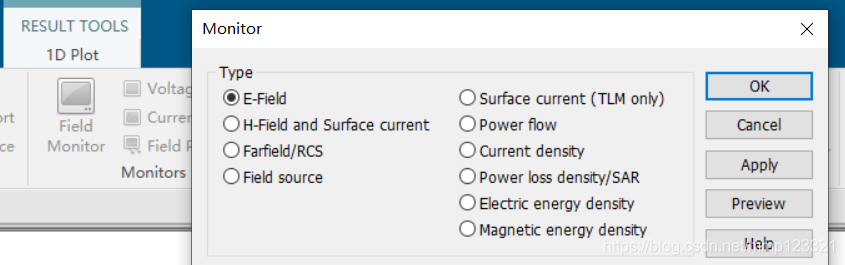

定义磁场监视器，如果模型中存在可以产生场表面电流的材料，在2D / 3D result 中就可以看到

这是我定义的监视的几个内容。

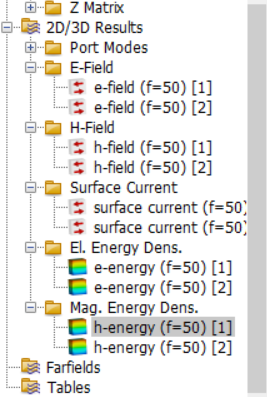

在result树中查看。

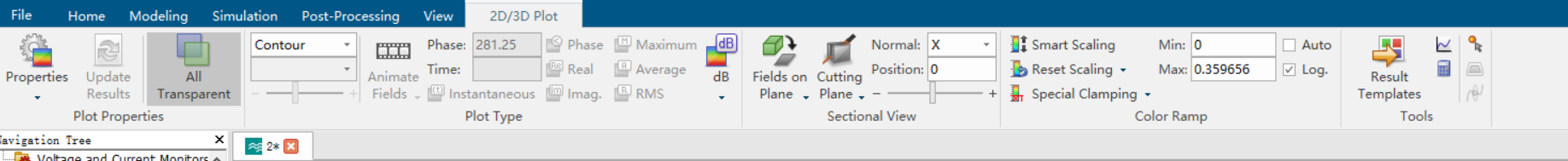

这是场图的一些指标，可以自己设定。

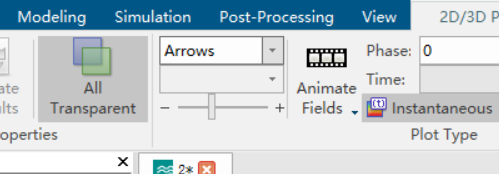

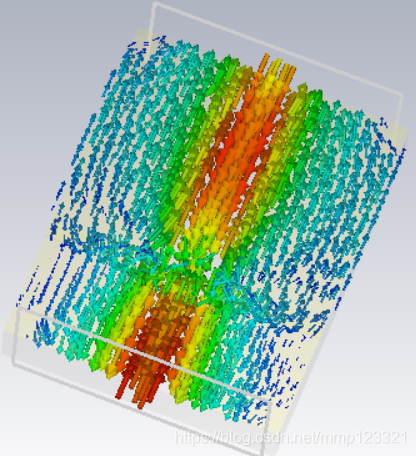

当这里设置为arrows时，场图是这这样的

但是是可以改变的



改成以下设置比较好

  abs是幅值
