【通信原理 入坑之路】—— 模拟信号的数字编码 之 PCM编码（A律13折线和μ律15折线的编译码剖析）

引言：
在我们的数字通信系统中，一般要发送的绝大多数都是模拟信号。而所谓数字通信，传递的就应该是数字信号。因此，我们首先要对这个待发送的模拟信号进行采样（这在我之前《信号与系统》的相关博客中有详细解读），但是问题来了：我们对一个幅值连续的模拟信号采样，采样值的幅度仍然是有无限多种可能的，尽管他们在时间上离散，可这仍然是一个模拟信号。要想成为数字信号，就必须让这个信号在时间和幅度上都是离散的，即取值只有有限种可能。因此，就需要对采样值的幅度进行量化。PCM编码（脉冲编码调制）就是其中一种方法。

所谓的脉冲编码调制 PCM ，博主对其理解就是将经过采样得到的信号经过量化和编码，从而得到一组二进制码组的过程。既然 PCM 可以理解为这样两个过程，那么我们就分别从这两个过程入手开始讲解。

1. 量化

PCM 编码中实现的是非均匀量化。为什么使用非均匀量化呢？ —— 这是因为在实际的通信系统中，信号幅度可能会在一个很大的范围内变化。以电话通信为例：经过实验证明，幅度较低的信号出现的频率非常高，而幅度特别大的信号出现的概率就比较小。这样一来，如果采用均匀量化，那么小信号的量化就显得十分粗糙了。而换一种思路：如果我们对出现概率很大的小信号，采用更为精细的量化方式；对于出现频率不那么高的大信号，采用略微粗糙的量化方法，可以预见的是这样做对通话质量是有保障的。

上述提到的这种，就是非均匀量化。而实现非均匀量化，我们有下面这样的思路：

首先对信号做某种非线性变换，然后对经过非线性变换的结果进行均匀量化。

以上这种思路，就被引入到了接下来我们要介绍的 A 律13折线：

我们先来看看 A律13折线是怎么构成的：

1. 首先对于横轴：在 [0 - 1]区间不均匀地划分为8段：$$[0,\frac{1}{128}],[\frac{1}{128},\frac{1}{64}],[\frac{1}{64},\frac{1}{32}],[\frac{1}{32},\frac{1}{16}],[\frac{1}{16},\frac{1}{8}],[\frac{1}{8},\frac{1}{4}],[\frac{1}{4},\frac{1}{2}],[\frac{1}{2},1]$$
   而其中，这不均匀的8段里面，我们再在每段里面均匀地划分出16小段。值得注意的是，在同一段里面，这些等分之间的长度是相等的；但是在不同的段里面，这些等分的长度是不相等的。那么，在x轴上，一共就有了：$8\times 16=128$个量化级。 下面，我们就来看看最小的量化间隔是什么：
   很明显，8段里面最短的就是第一段，长度为：$\frac{1}{128}$，那么在这段里面再做16等分，那么每一个小分的长度就是：$\frac{1}{128}\times \frac{1}{16}=\frac{1}{2048}$，这就是最小的量化间隔，我们记为$△$。【特别值得注意的是：我们上述的讨论都是针对归一化信号而言的，即信号的幅度范围在 ±1 之间，如果题目中给的范围不是归一化的，那么得先将他归一化再来编码】！
   那么，我们的横轴就以 $△$ 作为单位。所以8段中各段的起使电平就是：$$16△,32△,64△,128△,256△,512△,1024△,2048△$$
2. 横轴划分好了，接下来我们就看看y轴怎么划分—— 很简单，对于纵轴，我们先直接在 $[0,1]$ 区间做8等分，得到8个等长的段；接下来还是在每一段里面均匀地做16等分。也就是y也是对应128个量化级。

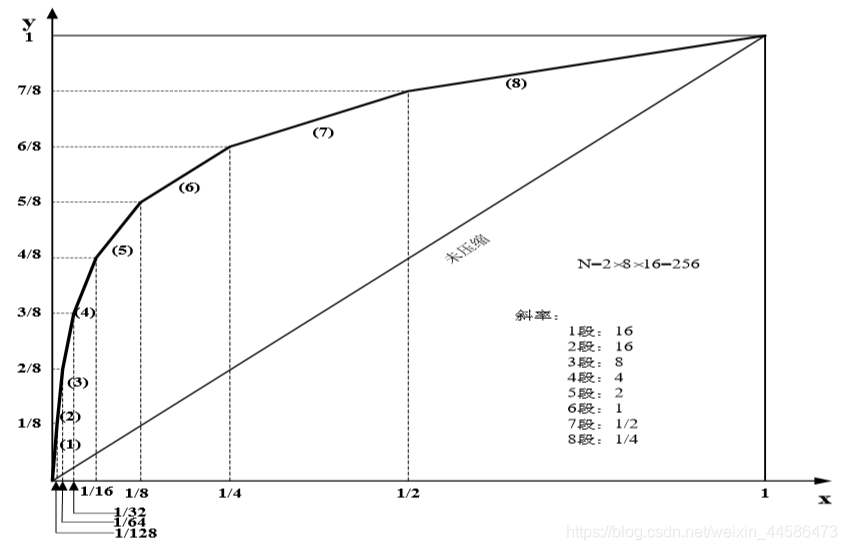

好啦！这就是 A律13折线的设置，那么为啥叫13折呢？—— 首先对于上面这个图，我们发现第一段和第二段折线的斜率是一样的，而在 $[-1,0]$ 区间，靠近0的也有两端折线斜率一样，所以这4条折线合并为1条折线，那么最终在 $[-1,1]$ 区间上给人们呈现出来的，就一共有13条折线。故名为 A律13折线。

---

这里给大家支一招：做题非常好用：不同的考题可能他们的最小量化间隔是不一样的，如果题目说最小量化间隔是1，那么很简单就按照上面的写出各段的起使电平（最大值是 $2048△$）：$$0,16△,32△,64△,128△,256△,512△,1024△,2048△$$
其中，$[0,16△]$,$[16△,32△]$他们视为一段，标号从1开始。
  \space
如果题目说最小量化间隔是 2 ，那么最大值应该变成（$4096△$），那么还是一样写出各段的起使电平：$$0,32△,64△,128△,256△,512△,1024△,2048△,4096△$$
其中，$[0,32△]$,$[32△,64△]$他们视为一段，标号从1开始。

2. 编码

A律13折线采用 8 位二进制数来进行编码。二进制码组的结构如下：$$C_1{C}_2{C}_3{C}_4{C}_5{C}_6{C}_7{C}_8$$

其中，$C_1$表示极性码：如果信号是正的，那么 $C_1=1$，反之 $C_1=0$

$C_2{C}_3{C}_4$ 表示段落码：我们刚刚不是说先把x轴不均匀地划分为8段嘛，所以这里的段落码就是指示信号在哪一段的。（例：第一段就是 000；第二段就是 001；第五段就是 100…）

$C_5{C}_6{C}_7{C}_8$ 表示段内码：因为我们对每一段又进一步做了16等分，所以这个段内码就是指示信号在某一段内的哪个小段。（例：如果在第一小段就是 0000，第二小段就是 0001；第10小段就是 1001…）

---

3.译码

译码的时候，极性码和段落码的恢复比较简单，值得注意的是段内码的恢复：
首先，由：$C_5{C}_6{C}_7{C}_8$确定段内数 $m$，接下来，我们还需要加上 $\frac{{△}_k}{2}$这一项（${△}_k$ 表示第 k 段的量化间隔），这是为了能够将误差控制在 $\pm \frac{{△}_k}{2}$ 范围之内。

---

4. 对数PCM码与线性PCM码的互相转换

因为我们现在用PCM方法编码得到的是对数码，无法直接进行数值运算，因此需要转为线性PCM码。这很简单，我们下面介绍一下：

首先我们先将获得的对数PCM编码转换为十进制数 $\hat{y}$，假设我们的最小量化间隔是 $\frac{1}{2048}$时，那么 $\hat{y}$ 的最大取值将会是 2048，需要11位二进制数来表示。所以我们最后就直接把十进制数转为11位二进制数即可。【但是值得注意的是：8位二进制码转11位二进制码，由于量化间隔的问题，会出现不可分辨部分，所以我们一般可以通过查表得到转换结果】

而将线性PCM码转为对数PCM码那就直接是PCM编码的过程了——先将线性码转为十进制数，然后对这个十进制数做PCM编码即可。

最后一点就是：A律压缩变换对于小信号区域，信噪比SNR有24dB的提升。
