层次图

层次图又叫H图（Hierarchy）
适于在自顶向下设计软件的过程中使用

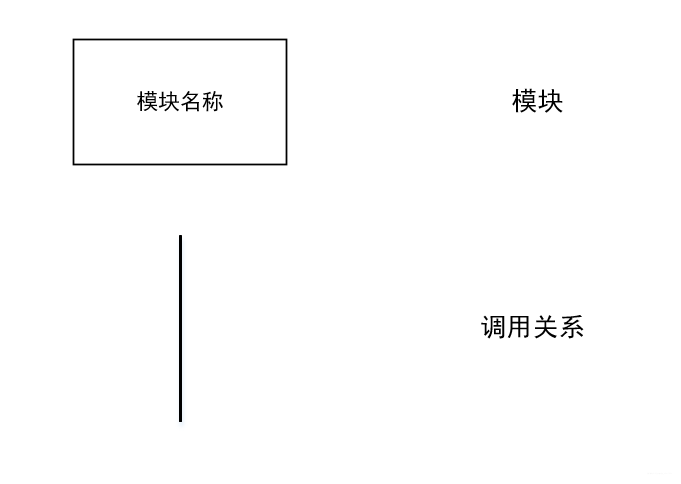

图形表示

在这里插入图片描述

示例

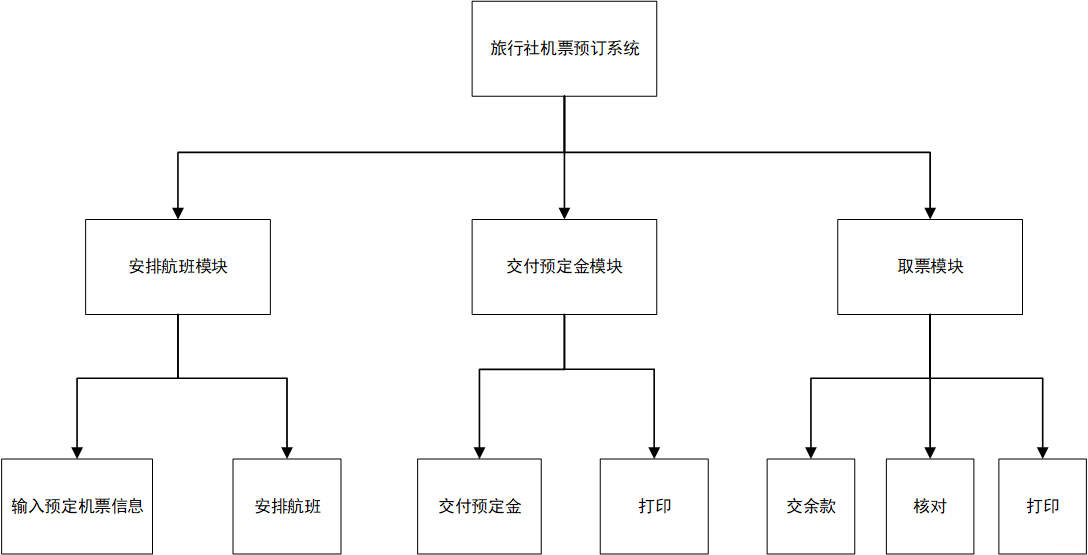

对旅行社机票预订系统绘制层次图（以下线的箭头可不画）
在这里插入图片描述

HIPO图

层次图经常结合IPO图（输入/处理/输出图）变成HIPO图，获得模块间的调用关系以及调用时传递的信息

HIPO图是“层次图+输入/处理/输出图”的英文缩写

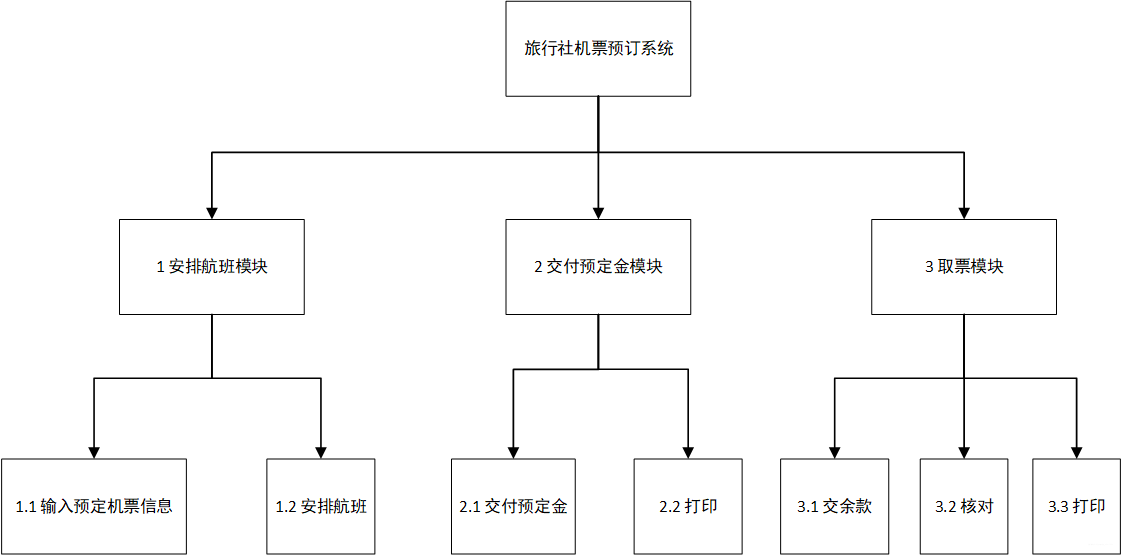

在这里插入图片描述

HIPO图的画法就是在层次图里除了最顶层的方框之外，每个方框都加了编号

除了最顶层的方框之外，每个方框（模块）都有一张对应的IPO图
