组网方式与IP地址、子网掩码、网关

1.组网

组网是指网络组建技术，分为以太网组网技术和ATM局域网组网技术。
以太网组网技术

1.以太网组网非常灵活和简便，可使用多种物理介质，以不同拓 组网技术扑结构组网，是国内外应用最为广泛的一种网络，已成为网络技术的主流。以太网按其传输速率又分成10Mb/s、100Mb/s、1000Mb/s。细缆以太网10 BASE-2 10 BASE-2以太网是采用IEEE802.3标准，它是一种典型的总线型结构。采用细缆为传输介质，通过T型接头与网卡上的BNC接口相连的总线型网络。

2.ATM局域网组网技术

以ATM交换机为中心连接计算机所构成的局域网络叫ATM局域网。ATM交换 组网技术

ATM交换机和ATM网卡支持的速率一般为155Mb/s～24Gb/s，满足不同用户的需要，标准ATM的组网速率是622 Mb/s。ATM是将分组交换与电路交换优点相结合的网络技术，可以工作在任何一种不同的速度、不同的介质和使用不同的传送技术，适用于广域网、局域网场合，可在局域网/广域网中提供一种单一的网络技术，实现完美的网络集成。ATM组网技术的不足之处是协议过于复杂和设备昂贵带来的相对较高的建网成本。
个人理解便是局域网
详细图解引自

https://blog.csdn.net/XMWS_IT/article/details/118153972?ops_request_misc=&request_id=&biz_id=102&utm_term=%E7%BB%84%E7%BD%91&utm_medium=distribute.pc_search_result.none-task-blog-2_allsobaiduweb~default-4-118153972.nonecase&spm=1018.2226.3001.4187

2.IP地址

ip地址 = 网络地址 + 主机地址（又称：网络号和主机号），我们把网络号相同的主机称之为本地网络中的主机，网络号不相同的主机称之为远程网络中的主机。本地网络中的主机可以直接相互通信，远程网络中的主机要相互通信必须通过本地网关（Gateway）来传递转发数据。

ip地址主要有A、B、C、D、E五类地址：

A类：由1字节的网络地址和3字节主机地址组成，网络地址的最高位必须是“0”（网络地址全为0的地址被保留使用）。地址范围是1.0.0.0 到 127.255.255.255，主要分配给大量主机而局域网网络数量较少的大型网络；
B类：由2个字节的网络地址和2个字节的主机地址组成，网络地址的最高两位必须是“10”。地址范围是128.0.0.0 到191.255.255.255，一般用于国际性大公司和政府机构；
C类：由3字节的网络地址和1字节的主机地址组成，网络地址的最高位必须是“110”。地址范围是192.0.0.0 到223.255.255.255，用于一般小公司校园网研究机构等；
D类：第一个字节由“1110”开始。全零(“0．0．0．0”)地址对应于当前主机。全“1”的IP地址(“255．255．255．255”)是当前子网的广播地址。地址范围是224.0.0.0 到 239.255.255.255，又称做广播地址，因此任何第一个字节大于223小于240的IP地址是多点播送地址。
E类：由“11110”开始，地址范围是240.0.0.0 到255.255.255.255，暂时保留。

（1）网络地址

计算网络地址就是判断网络中的计算机在不在同一网络，在就能通，不在就不能通，需要借助本地网关的帮助。

将IP地址和子网掩码全部转换为二进制形式，然后二者逐位相与的结果就是网络地址。

（2）主机地址

IP与子网掩码的非的结果相与就是主机地址。

3.子网

（1）子网掩码

1）点分十进制表示法
二进制转换十进制，每8位用点号隔开。

例如：子网掩码二进制11111111.11111111.11111111.00000000，表示为255.255.255.0

2）CIDR斜线记法
IP地址/n，n表示子网掩码中1的个数

例1：192.168.1.100/24，其子网掩码表示为255.255.255.0，二进制表示为11111111.11111111.11111111.00000000

例2：172.16.198.12/20，其子网掩码表示为255.255.240.0，二进制表示为11111111.11111111.11110000.00000000
子网掩码可以分离出IP地址中的网络地址和主机地址。如果两台主机要通信，首先要判断是否处于同一网段，即网络地址是否相同。如果相同，那么可以把数据包直接发送到目标主机，否则就需要路由网关将数据包转发送到目的地。

可以这么简单的理解：A主机要与B主机通信，A和B各自的IP地址与A主机的子网掩码进行and运算，看得出的结果：

结果如果相同，则说明这两台主机是处于同一个网段，这样A可以通过ARP广播发现B的MAC地址，B也可以发现A的MAC地址来实现正常通信。
如果结果不同，ARP广播会在本地网关终结，这时候A会把发给B的数据包先发给本地网关，网关再根据B主机的IP地址来查询路由表，再将数据包继续传递转发，最终送达到目的地B。

这里是引用

原文链接：https://blog.csdn.net/TABE_/article/details/122877276

4.网关

计算机的网关（Gateway）就是到其他网段的出口，也就是路由器接口IP地址。路由器接口使用的IP地址可以是本网段中任何一个地址，不过通常使用该网段的第一个可用的地址或最后一个可用的地址，这是为了尽可能避免和本网段中的主机地址冲突。

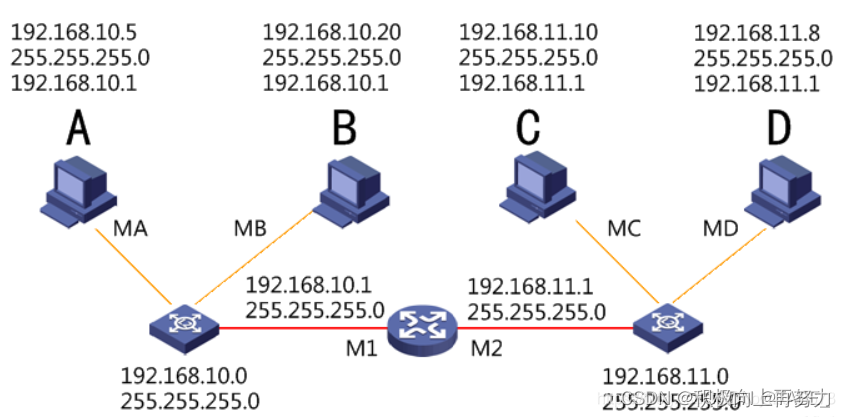

在如下拓扑图示例中，A与B，C与D，都可以直接相互通信（都是属于各自同一网段，不用经过路由器），但是A与C，A与D，B与C，B与D它们之间不属于同一网段，所以它们通信是要经过本地网关，然后路由器根据对方IP地址，在路由表中查找恰好有匹配到对方IP地址的直连路由，于是从另一边网关接口转发出去实现互连。

这里是引用https://blog.csdn.net/TABE_/article/details/122877276

默认网关
默认网关地址是主机位除了最后一位全置1后得到的。

假设现有一个ip地址为193.6.7.0/24，根据网络前缀24可知前24位为网络位，后8位为主机位，因此该网络的默认网关地址就是IP地址193.6.7.11111110（加粗的部分为网络位），换算成十进制数即193.6.7.254/24。

一台主机可以有多个网关。默认网关的意思是一台主机如果找不到可用的网关，就把数据包发给默认指定的网关，由这个网关来处理数据包。现在主机使用的网关，一般指的是默认网关。一台电脑的默认网关是不可以随随便便指定的，必须正确地指定，否则一台电脑就会将数据包发给不是网关的主机，从而无法与其他网络的主机通信。默认网关的设定有手动设置和自动设置两种方式。

（1）手动设置
手动设置适用于电脑数量比较少、TCP/IP 参数基本不变的情况，比如只有几台到十几台电脑。因为这种方法需要在联入网络的每台电脑上设置“默认网关”，非常费劲，一旦因为迁移等原因导致必须修改默认网关的 IP 地址，就会给网管带来很大的麻烦，所以不推荐使用。

在 Windows 9x 中，设置默认网关的方法是在“网上邻居”上右击，在弹出的菜单中点击“属性”，在网络属性对话框中选择“TCP/IP协议”，点击“属性”，在“默认网关”选项卡中填写新的默认网关的 IP 地址就可以了。

需要特别注意的是：默认网关必须是电脑自己所在的网段中的 IP 地址，而不能填写其他网段中的 IP 地址。

（2）自动设置

自动设置就是利用 DHCP（Dynamic Host Configuration Protocol, 动态主机配置协议）服务器来自动给网络中的电脑分配 IP 地址、子网掩码和默认网关 。这样做的好处是一旦网络的默认网关发生了变化时，只要更改了 DHCP 服务器中默认网关的设置，那么网络中所有的电脑均获得了新的默认网关的 IP 地址。这种方法适用于网络规模较大、TCP/IP 参数有可能变动的网络。另外一种自动获得网关的办法是通过安装代理服务器软件（如MS Proxy）的客户端程序来自动获得，其原理和方法和 DHCP 有相似之处。由于篇幅所限，就不再详述了。
