LCD12864液晶显示屏引脚，功能介绍【160字】【原创】

已于 2023-02-13 10:51:37 修改
阅读量1w 收藏 17
点赞数 3
分类专栏： 学校-51单片机 文章标签： 51单片机 经验分享 学习
于 2022-03-22 11:03:11 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_44639540/article/details/123655025
版权

文章目录


在这里插入图片描述
在这里插入图片描述

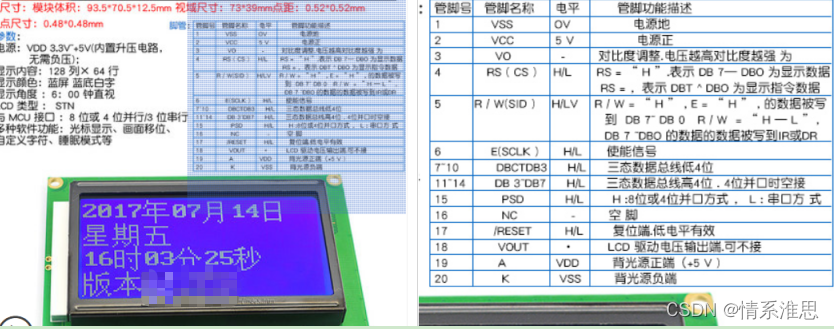

引脚

LCD12864分为带中文字库和不带中文字库两种
有并行传输和串行传输两种方式//通常并行//速度快

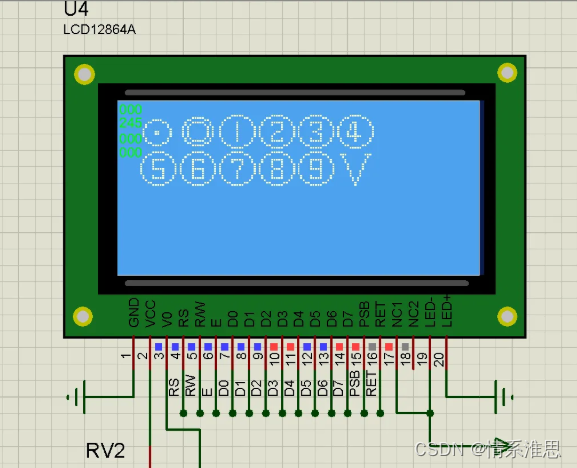

从电源地开始引脚依次为
电源地
电源正
LCD对比度调整（自己接电位器时板子上要短接，否则悬空使用板子自带电位器）
数据命令选择端
读写选择端
使能引脚
八位并行数据端
PSB为1602没有/是选择串行并行方式/高电平是并行传输/低电平串行
RST一般用不到
VOUT一般用不到
BLA背光电源正
BLK背光电源负
