MAX232（电平转换：RS232-TTL）

简介：

MAX232芯片是美信（MAXIM）公司专为RS-232标准串口设计的单电源电平转换芯片，使用+5v单电源供电。

器件特别适合电池供电系统，这是由于其低功耗关断模式可以将功耗减小到5uW以内。MAX225、MAX233、MAX235以及MAX245/MAX246/MAX247不需要外部元件，推荐用于印刷电路板面积有限的应用。

MAX220–MAX249系列线驱动器/接收器，专为EIA/TIA-232E以及V.28/V.24通信接口设计，尤其是无法提供±12V电源的应用。

主要作用：

【MAX232是一种双组驱动器/接收器，片内含有一个电容性电压发生器以便在单5V电源供电时提供EIA/TIA-232-E电平。】

当用单片机和PC机通过串口进行通信，尽管单片机有串行通信的功能，但单片机提供的信号电平和RS232的标准不一样，因此要通过max232这种类似的芯片进行电平转换。

MAX232芯片的作用：是将单片机输出的TTL电平（0V，5V）转换成PC机能接收的232电平（-10V，10V）或将PC机输出的232电平（-10V，10V）转换成单片机能接收的TTL电平（0V，5V）。

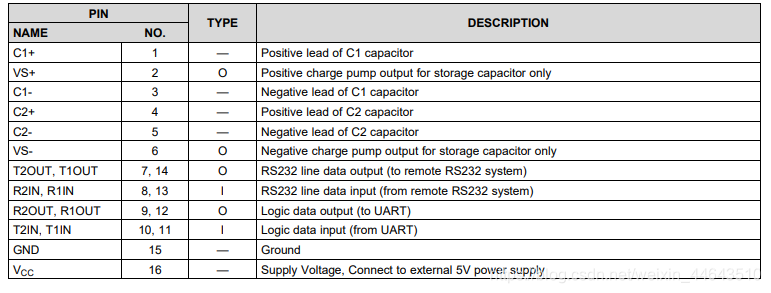

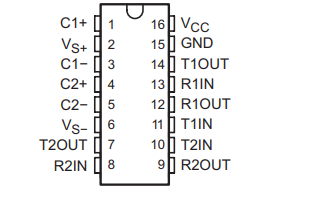

引脚图：
