电容入门知识

对于硬件工程师来说，必须要了解电容到底是什么，有什么作用，以及在选型时需要考虑的参数，最关键参数有：类型，容值，耐压，误差。



一、电容的定义

        电容器是一种基本的电子元件,它是指两个导体之间用电介质隔开而构成的一种装置。两个导体称为电容器的两个电极。在两个电极之间加上一定的电压，电极上就会储存一定的电荷，并且提供一定的电容量。

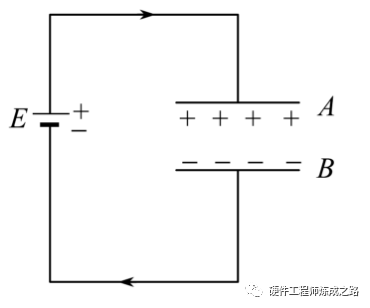

        当电容器接通电源时，在电容器的两极上加上了一定的电压，在两极上积有数量相等而符号相反的电荷，两极间的电压U越高，极板上聚集的电量Q也就越多，但电压U和电量Q的比值则保持不变，这个比值称为电容器的电容量。

        电容定义式：C=Q/U。



二、电容的作用

        耦合：用在耦合电路中的电容称为耦合电容，起隔直流通交流作用。

        储能：储存电荷，用于必要的时候释放。

        滤波：用在滤波电路中的电容器称为滤波电容，在电源滤波和各种滤波器电路中使用这种电容电路，滤波电容将一定频段内的信号从总信号中去除。

        退耦：用在退耦电路中的电容器称为退耦电容，所谓退耦，即防止前后电路电流大小变化时，在供电电路中所形成的电流波动对电路的正常工作产生影响。

        高频消振：用在高频消振电路中的电容称为高频消振电容，在音频负反馈放大器中，为了消除可能出现的高频自激，采用这种电容电路，以消除放大器可能出现的高频啸叫。

        谐振：用在LC谐振电路中的电容器称为谐振电容，LC并联和串联谐振电路中都需这种电容电路。

        定时：用在定时电路中的电容器称为定时电容。在需要通过电容充电、放电进行时间控制的电路中使用定时电容电路，电容起控制时间常数大小的作用。

        负载电容：是指与无源晶体一起决定负载谐振频率的电容。负载电容常用的标准值有16pF、20pF、30pF、50pF和100pF。负载电容可以根据具体情况作适当的调整，通过调整一般可以将谐振器的工作频率调到标称值。



三、电容主要参数

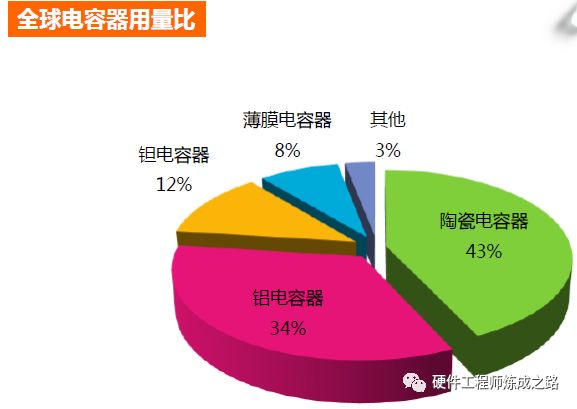

        电容类型：常用的电容类型有陶瓷电容，电解电容等。

        陶瓷电容又可分为NP0，C0G，X7R，X5R，Y5V，Z5U等等类型，陶瓷电容没有极性。

        电解电容又分为铝电解电容和坦电容。电解电容是有正负极之分的，电路设计时需要注意极性，不能接反。

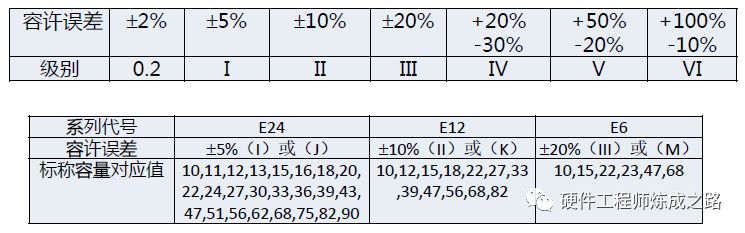

        电容容值：电路设计时，不同的电路需要选择不同的容值得电容，需要根据实际情况考虑。电容按照国际标准IEC-63来确定其标称优选系列值，常见的标称值系列有E3、E6、E12、E24、E48、E96、E192等七大系列，但对于电容，通常采用的固定式标称容量系列只有E24、E12、E6三大系列，它们分别根据允许偏差±5%、±10%、±20%来确定系列优选系列值。



        耐压值：耐压与电容器的结构、介质材料和介质的厚度有关。一般来说，对于结

构、介质相同，容量相等的电容器，其耐压值越高，体积也越大。额定电压值通常标注在电容器上。在实际应用时，电容器的工作电压应低于电容器上标注的额定电压值，否则会造成电容器因过压而击穿损坏。



        误差：电容器的容量偏差与电容器介质材料及容量大小有关。电解电容器的容量

较大，误差范围大于±10%；而云母电容器、玻璃釉电容器、瓷介电容器及各种无极性高频在机薄膜介质电容器（如涤纶电容器、聚苯乙烯电容器、聚丙烯电容器等）的容量相对较小，误差范围小于±20%。
