【电子负载CC模式拉载】

一、电子负载

本文记录使用电子负载遇到的一个有趣现象。电子负载有CC、CR以及功率3种负载模式，常用CC模式，即电流模式拉载。
通常而言，电子负载的使用方法是：
Step1：电子负载拉载线正极接到输出端，负极接到GND。
Step2：通过按键设置拉载模式CC，以及拉载电流。

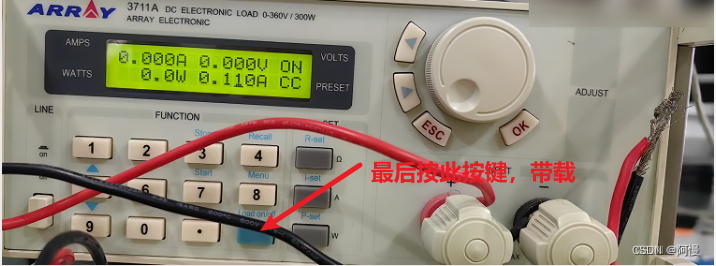

Step3：最后按下Load On/Off开关按键。

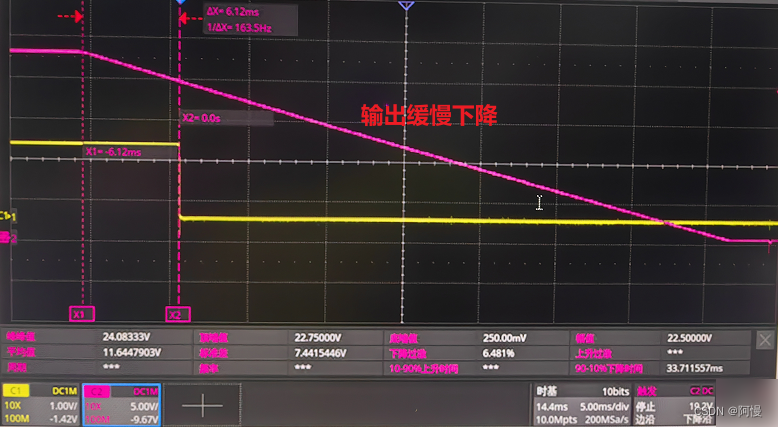

通过上述3步，得到的输出曲线（输出过载）是这样的：输出缓慢下降。

二、输出过载，输出曲线能否垂直下降呢？

Q：期望输出过载，长下图这样，怎么实现呢？
A:
Step1：通过按键设置拉载模式CC，以及拉载电流。
Step2：最后按下Load On/Off开关按键。
Step3：电子负载负极接到GND。
Step4：电子负载线瞬间接到输出端，强调是瞬间接上去。

区别：前者好比一匹马站着往两边框里装货，后者好比一匹马趴在地上往两边框里装满货之后自行爬起来。
