本文介绍了矩阵键盘的工作原理和Verilog实现方法。首先，通过拉低Row端口并检测Column的变化来确定按键是否被按下。接着，使用消抖模块确保稳定信号。然后，逐行扫描并识别按下的是哪个按键。最后，将Row置低，等待下一次检测。整个过程详述了矩阵键盘的检测逻辑，并提供了相应的代码示例。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在文章之前还是推一下公众号（FPGA之旅），回复“矩阵键盘”，即可获得完整代码

在这里插入图片描述

一. 简介

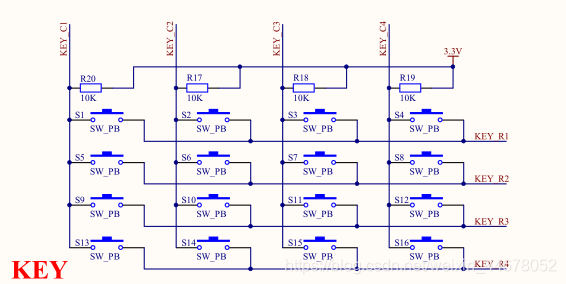

我使用的矩阵键盘的原理图，如上，以防不一样，造成不必要的麻烦。
通过原理图可以看出，Column上面默认的是高电平，当对应的按键按下后，其电平为对应Row上的电平。
其中，Column是input端口，Row是Output端口，这是一个非常值得注意的点。

二. 实现原理

首先将Row全部输出为低电平。
确定列，当某一列有按键按下的时候，其值会由高电平变为低电平。
消抖。
确定行，分别将Row上面的低电平变为高电平，如果Column上的电平也由低电平变为了高电平，那么按键按下的所在行，既为这一行。
将Row全部拉低，等待Column变为高电平。
完成（按下松开为一次，其他的方式可自行修改）。

三. 详细步骤

将Column信号变成一个信号，用于检测是否有矩阵键盘按下.

//判断是否有按键按下
assign down = key_C == 4'b1111 ? 1'b1 : 1'b0; //1 为没有， 0 为有

将down信号，作为按键输入到消抖模块中（上篇文章所写的消抖模块）进行消抖，同时消抖模块需要进行对应的修改，将S_UP修改为如下。这里将松开的检测放到外面。

S_UP:
		//if(key_uedge == 1'b1)
			next_state <= S_DOWN;
		//else
		//	next_state <= S_UP;

消抖完成后，依次拉高Row上面的信号，然后判断Column上是否全部恢复为高电平，并且进行判断按下的按键是那一个。


 key_R <= key_R + 1'b1;  //依次加一就可以了


//判断是矩阵键盘的那个按键按下了
if(key_R == 'd1 && key_C == 4'b1111)
	key_D <= 'd7;
else if(key_R == 4'b0010 && key_C == 4'b1111)
	key_D <= 'd4;
else if(key_R == 4'b0100 && key_C == 4'b1111)
	key_D <= 'd1;
else if(key_R == 4'b1000 && key_C == 4'b1111)
	key_D <= 'd10;
else
	key_D <= 'd0;

将Row全部置为低电平，等待Column全部为高电平，然后模块输出按下的信号和对的数字.

模块接口信息。我这里没有弄按下信号，全部包含在key_D里面了，如果key_D为0，则表示没有按键按下，为其他的任意值时，均表示有按键按下。(缺点，舍弃了一个按键)

module Matrix_keyboard(

	input				clk,
	input				rst,
	//矩阵键盘输入行列
	input[3:0]		key_C,
	output reg[3:0]		key_R,

	output reg[3:0]		key_D
);

以上就是整个矩阵按键的检测的工程。
Thank for your reading ！！！！！
