ADC0809转换器

外部特性

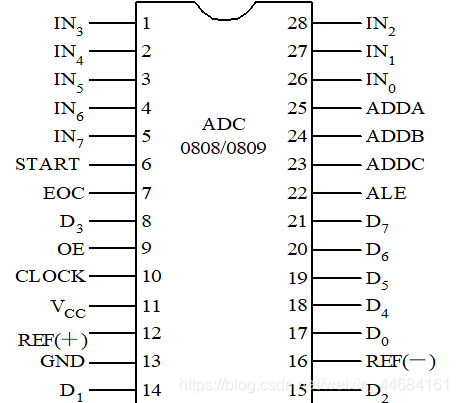

ADC0809是8通道、片内带三态输出锁存器的A/D转换器，具有8位分辨率，转换时间100μs，内有28个引脚，如图所示：

管脚定义：

• ADDA、ADDB、 ADDC：8选1通道地址输入端。选择转换的输入通道。比如CBA=011，则选中IN3引脚的输入电压进行A/D转换。
• ALE：通道地址锁存选通端。输入上跳沿有效，它有效时，C、B、A的通道地址值才能进入通道地址锁存器。
• START：启动A/D转换控制引脚。由高电平下跳为低电平时有效，可将START 与ALE连接在一起使用，安排一个CPU写端口地址，正脉冲上升沿通道地址(码)被写入通道地址锁存器，下降沿启动A/D转换。
• EOC:ADC转换状态输出信号引脚。未启动转换时，EOC为高电平；启动转换后，EOC为低电平;一旦转换完毕，E0C变为高电平。此信号可供CPU查询或向CPU发中断。
• D7-D0：8位数字量输出引脚。 D7为MSB，D0为LSB。
• OE(ENABLE)：数字量输出允许控制端。输入正脉冲有效，它有效时，数据输出三态门被打开，转换好的数字量各位被送到D7—D0引脚上；它无效时，D7—D0浮空(高阻隔离)
