DAC0832转换器

本文详细介绍了8位D/A转换器DAC0832的外部特性、内部结构、工作方式,包括单缓冲和双缓冲模式,以及电压输出电路的连接。此外,还提供了相关程序段示例,并探讨了DAC0832在锯齿波生成等应用中的实现方法。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

D/A转换器简介

D/A转换器的类型很多。输入数据一般为并行数据,也有串行数据。并行输入的数据有8位、10位、12位等。D/A转换器的直接输出是电流量,若片内有输出放大器,则能输出电压量,并能实现单极性或双极性电压输出。D/A转换器的转换速度较快,一般其电流建立时间为1μs。有些D/A转换器具有其它功能,如能输出多路模拟量、输出工业控制用的标准电流信号。典型的D/A转换器如8位通用型DAC0832、12位的DAC1208、电压输出型的AD558和多路输出型AD7528。

DAC0832外部特性

DAC0832是8位分辨率的D/A转换集成芯片,由8位输入锁存器、8位DAC寄存器、8位D/A转换电路及转换控制电路构成,外部是20引脚的双列直插式芯片,片内有三态输入缓冲器(可以直接连接CPU的数据总线,使工作方式更加灵活)。因为其转换控制方便、价格低廉等特点,在微机系统中得到广泛应用。

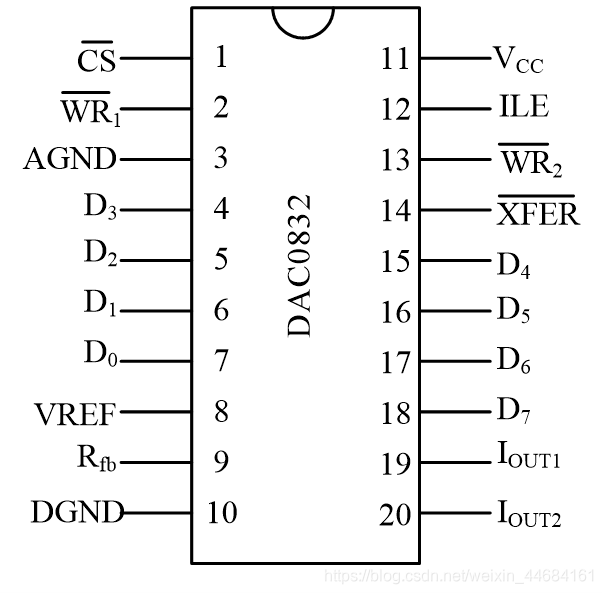

DAC0832管脚定义:
在这里插入图片描述

  • D0~D7:8位数据输入线
  • ILE:数据锁存允许控制输入线,高电平有效
  • CS#:片选信号
  • WR1#:数据锁存器写选通输入线
  • XFER#:数据传输控制信号输入线,低电平有效
  • WR2#:DAC寄 存器选通输入线,负脉冲有效
  • IOUT1:电流输出端1,一般IOUTI+IOUT2=常数
  • IOUT2:电流输出端2
  • RFB:反馈信号输入线,改变Rfb端外接电阻值可调整转换满量程精度
  • Vcc:接电源
  • DGND:接数字地,芯片数字信号接地点
  • AGND:接模拟地,芯片模拟信号接地点
  • VREF:参考电压输入端,可接正电压,也可接负电压,范围为-10V~+10V。

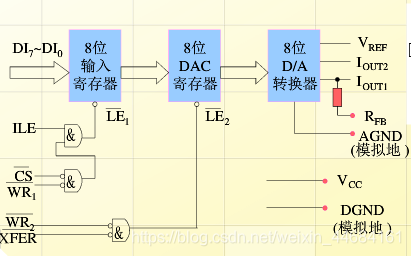

内部结构和工作方式

DAC0832内部有两个寄存器,能实现三种工作方式。在双缓冲工作方式下,利用输入寄存器暂存数据,给使用带来方便,可以实现多路数字量的同步转换输出。(地是点位零点,但电平的高低是相对而言的,对于负电平来说地就是高电平。一般来说,接地就是低电平。)

  • 双缓冲方式:控制选通1和2。
  • 单缓冲方式:控制选通1或2,即一个控制选通,另一个接低电平。
  • 直通方式:不控制选通1和2,两个直接接低电平。
    在这里插入图片描述
    当ILE高电平,CS低电平, WR1低电平时,数据被所存到第一个8位的锁存器中,LE2的控制引脚分别是WR2HE,XFER,当这两个引脚都为低电平时,数据被所存到DAC寄存器,然后数据被送到8位转换器中被转换。0832是电流型,若需要电压信号,可用运算放大器将电流信号转换成电压信号:
