8255应用举例

例1：题目在图中

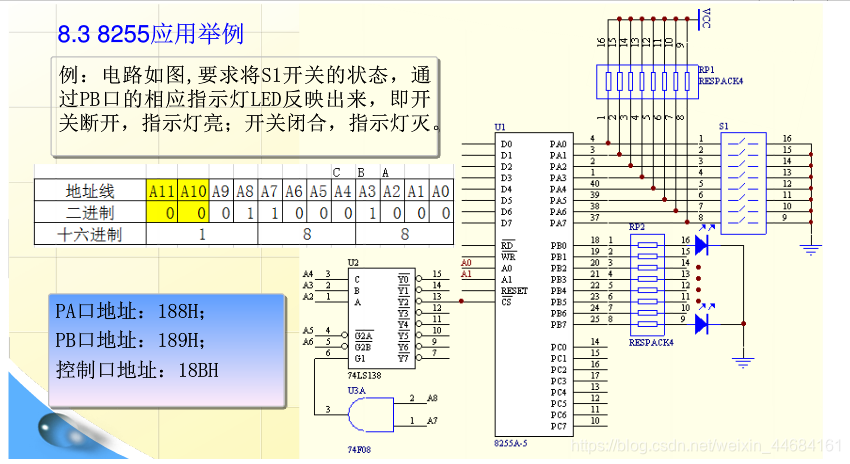

分析译码电路：
要求S1开关的状态反映LED灯的亮灭，则要求PA口作为输入，PB口作为输出，例如S1的第一个开关断开，即PA0为高电平，输入到PB0，指示灯亮；若开关闭合（接地），则PA0输入为低电平，PB0输出，指示灯灭。74L138译码电路连接8255的片选地址，A7、A8为1才能满足G1控制端的需要，因为连接的是Y2，所以CBA为010。可得出基址为188H。
分析8255：
C口没有用到，只用到PA和PB，且为简单的I/O方式，即：
PA口输入，方式0
PB口输出，方式0
控制字为: 10010000B=90H
程序实现

MOV AL,90H      ;初始化
MOV DX,18BH
OUT DX,AL
MOV DX
