ISP—图像调试实习生（第9天）

ISP—黑电平图像抓取

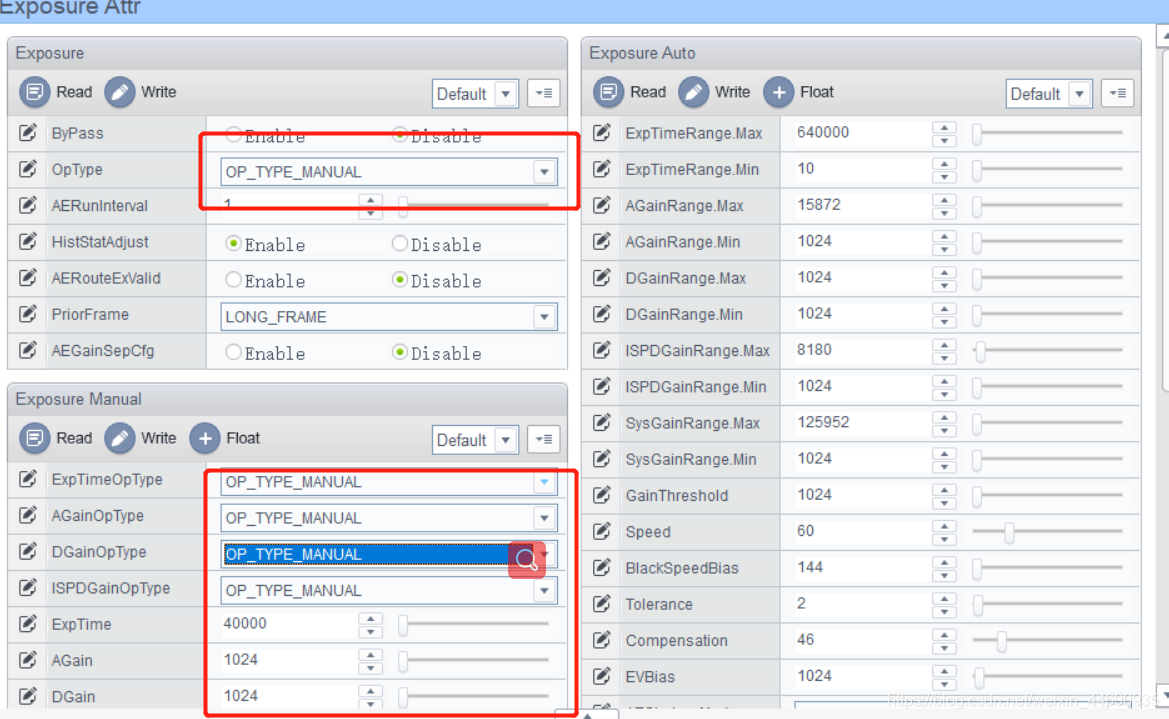

黑电平校准图像抓取，需要将摄像机置于全黑环境下，曝光模式调整为手动,曝光时间调整为最大值（一般调整到40ms以上即可），模拟增益、数字增益和ISP数字增益调整为1024，如下图所示：

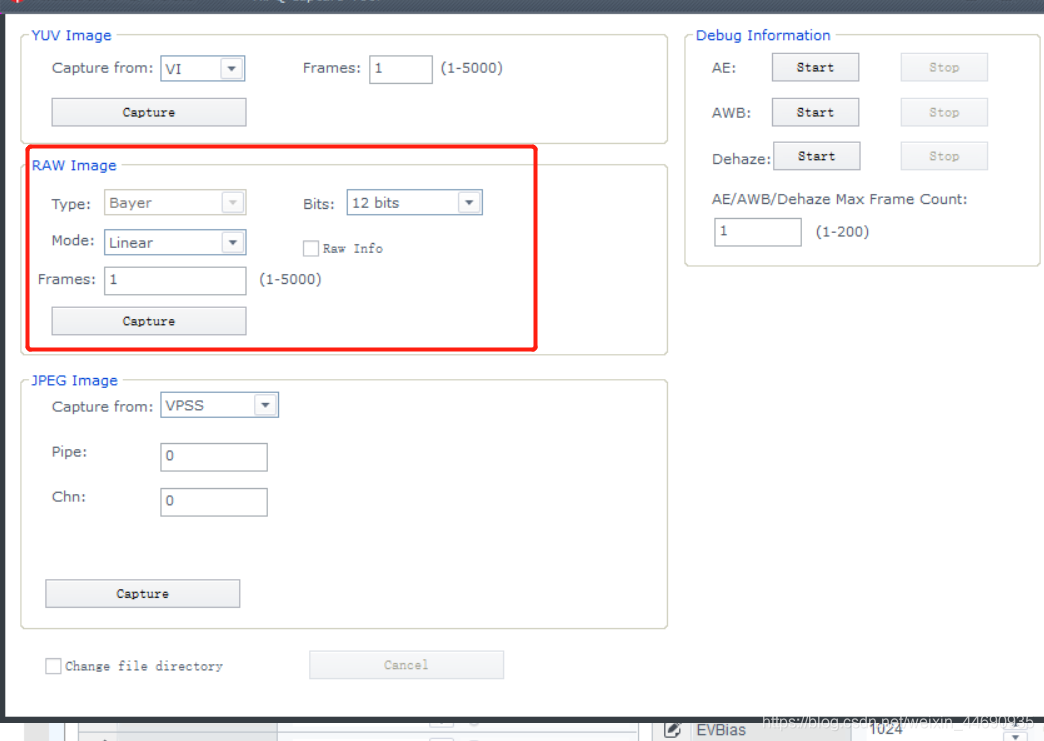

摄像机参数设置好以后，使用海思ISP调试工具PQTool中的HiPQ Capture Tool工具进行抓图，抓图时RAW bits跟据不同的sensor的配置，选择正确的数据位数，Mode选择Linear，Frames设置为1帧即可，点击Capture按钮抓取RAW图像，如下图所示：

黑电平校准参数信息获取

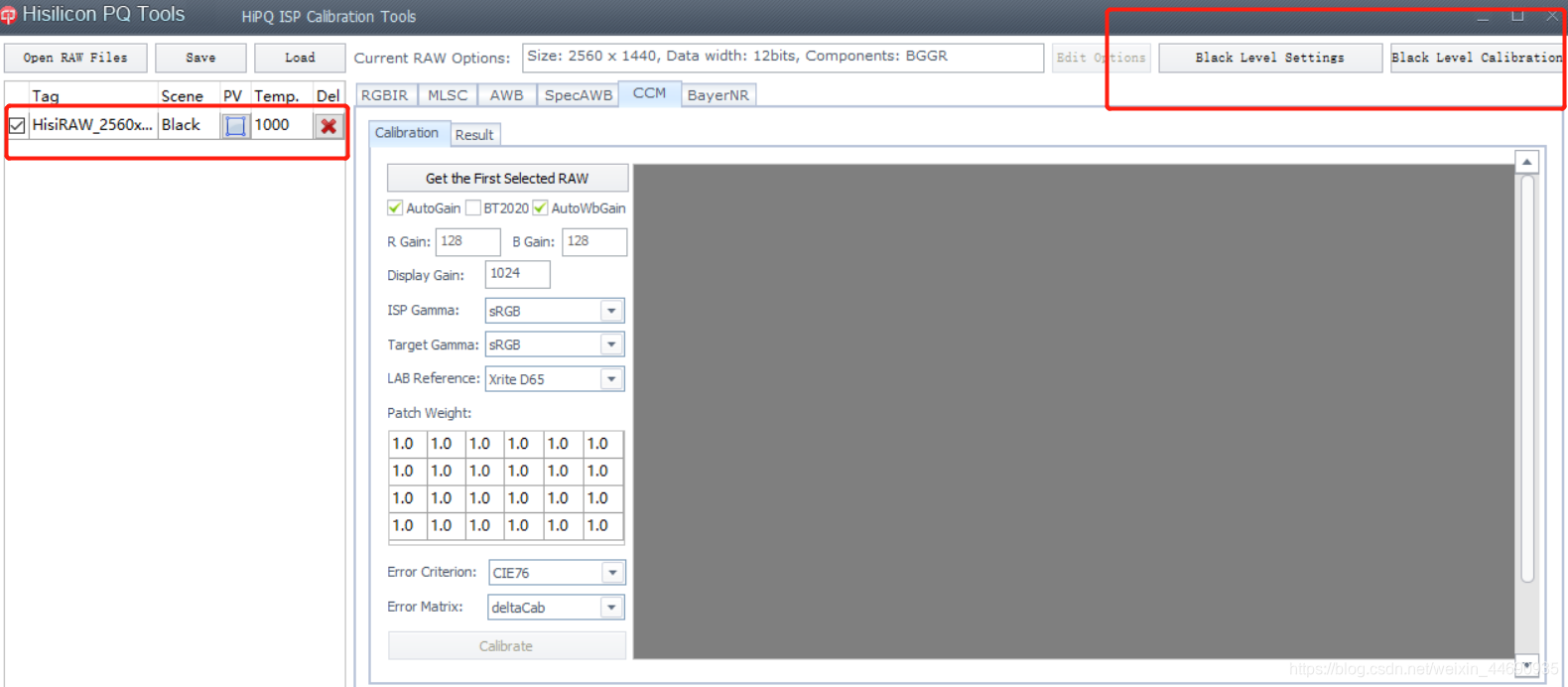

导入黑电平图像—>Black Level Calibration

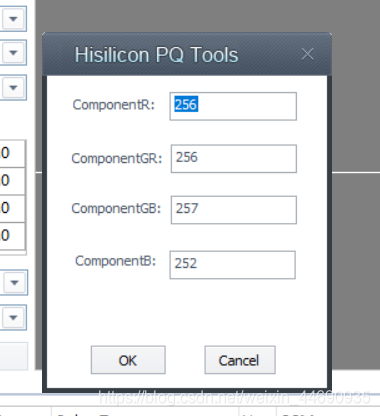

Black level Setting

保留R、GR、GB、B的黑电平信息。
