土壤湿度检测模块利用ADC测量具体湿度（一）

  网上关于土壤湿度检测模块的使用大多都是通过其DO数字信号输出引脚来判断检测到的湿度是否超过阈值（超过输出低电平，否则输出高电平），而对于其AO模拟信号输出引脚的使用却鲜有人提及。

  本文就此从AO引脚的角度来简单谈谈本模块的使用，分享一些个人见解和疑惑。

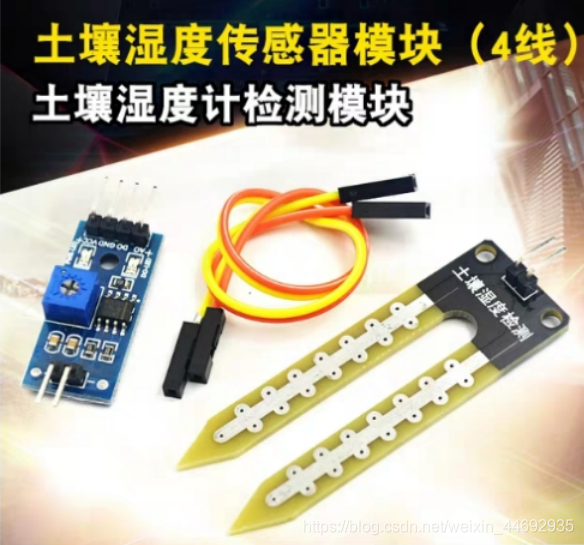

  我用的是这种最简单的不带继电器的模块，如果采用DO引脚对模块进行使用的话，可通过模块中的蓝色电位器对阈值进行调节——不过，本文则是采用AO引脚对模块进行使用。（当然，你也可以结合起来一起使用）

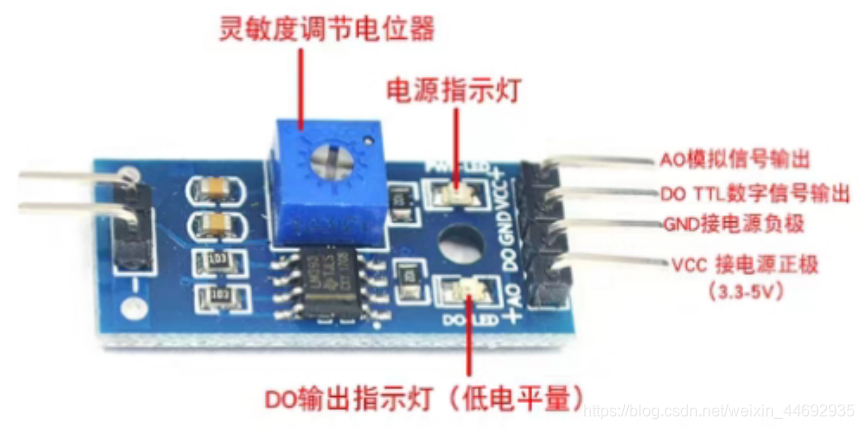

关于该模块的引脚说明我直接引用某宝产品图片了：

  AO引脚我们接单片机的某个具有ADC功能的引脚（用于检测模拟电压信号），DO引脚我们接单片机的某个具有外部中断功能的引脚（用于检测电平信号的边沿变化，以判断湿度是否超过阈值），其它引脚我觉得传媒学生都晓得怎么接了。

  该模块的AO引脚能够输出模拟电压信号，而基于我们对ADC的简单认知，我们知道单片机能够通过ADC测得模拟电压。那么接下来就简单了：

  我们通过ADC先测得在湿度为0%时（干燥环境下）AO引脚的值（假设为M0），然后再测出在湿度为100%时（插入纯水中）AO引脚的值（假设为M1），以这两个数据作为参考基准。那么下一次实际测量时，即可通过以下公式求得实际湿度：

即通过对整个范围的占比来大致计算其湿度。

  接下来通过STM32举例，抛开ADC配置不讲，简单po一些相关代码和伪代码，展示一下大致流程：

系统初始化();
exti_init();				//外部中断初始化，用来检测DO引脚的边沿变化（这里是上升沿检测，使用PE1引脚）
Adc_Init();					//初始化ADC，这里将PA5设为模拟输入并使能、配置ADC
adc_org=ADC采样函数();		//对AO引脚进行采样，得到采样原始值
moisture = (float)(M_max-adc_org)/(M_max-M_min)*100;
//这里M_max是湿度为0%时测得值，M_min是100%时测得值
//由于湿度为0%时数值大，湿度为100%时数值小，即湿度越大，数值越小
//所以公式就转变为：(M_max-adcx)/(M_max-M_min)*100

一部分具体的代码段如下图所示，仅供参考：



  以上就是关于该模块AO引脚的大致使用，但是在写本篇博文的时候，和朋友讨论，发现好像还是有bug的：

  我们知道说AO引脚能够输出模拟电压，那它输出的是谁的电压，它和待测的土壤湿度的转换关系是什么？
  再者，从"所谓的"湿度0%到100%，测得的数值它们之间是均匀线性分布的吗？
  测得值位于M_max和M_min的正中间，它就真的对应的是50%的湿度吗？

所以本文观点和思路还有待进一步的研究确认，仅作为参考。
