【四】布局视图和布局工具条使用

一、前言

      前三节已经对GIS制图中数据加载、栅格数据（以DEM为例的拉伸设置）、山体阴影效果的实现均做了详细介绍，有问题可以私信，看的会回复。那么接下里对于正式步入制图正式介绍，所谓制图其实就是在GIS中有两种视图，一种是数据视图，一种是布局视图。

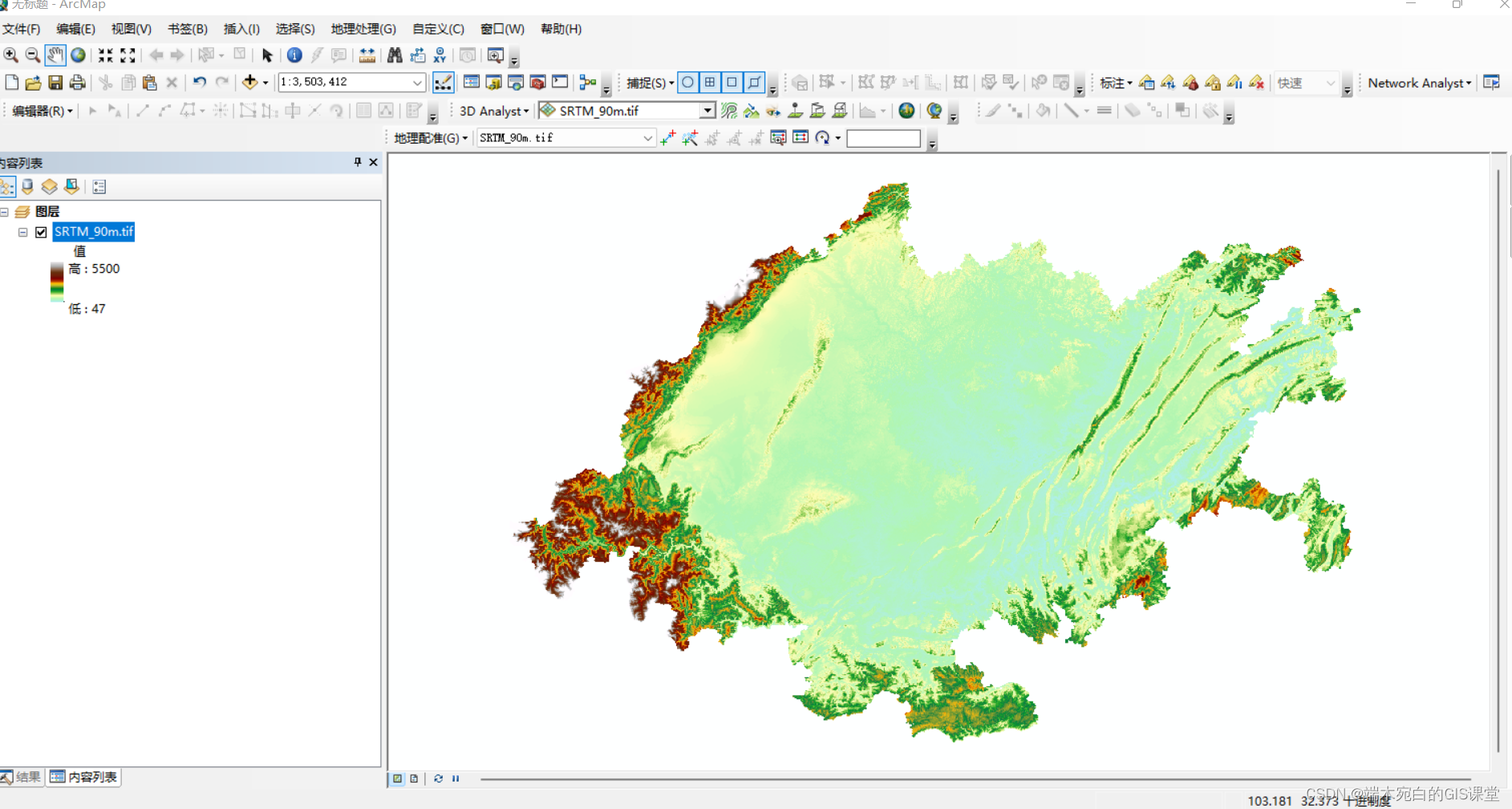

数据视图

布局视图

不难看出上述两种视图的区别，就是布局视图有两个框框，将图层（既数据）框在里面，那么也就是只有进入布局视图才可以将需要的图例、指北针、比例尺等插入，其实也就说制图首要步骤进入布局视图。那么布局视图如何将其打开。

二、具体步骤

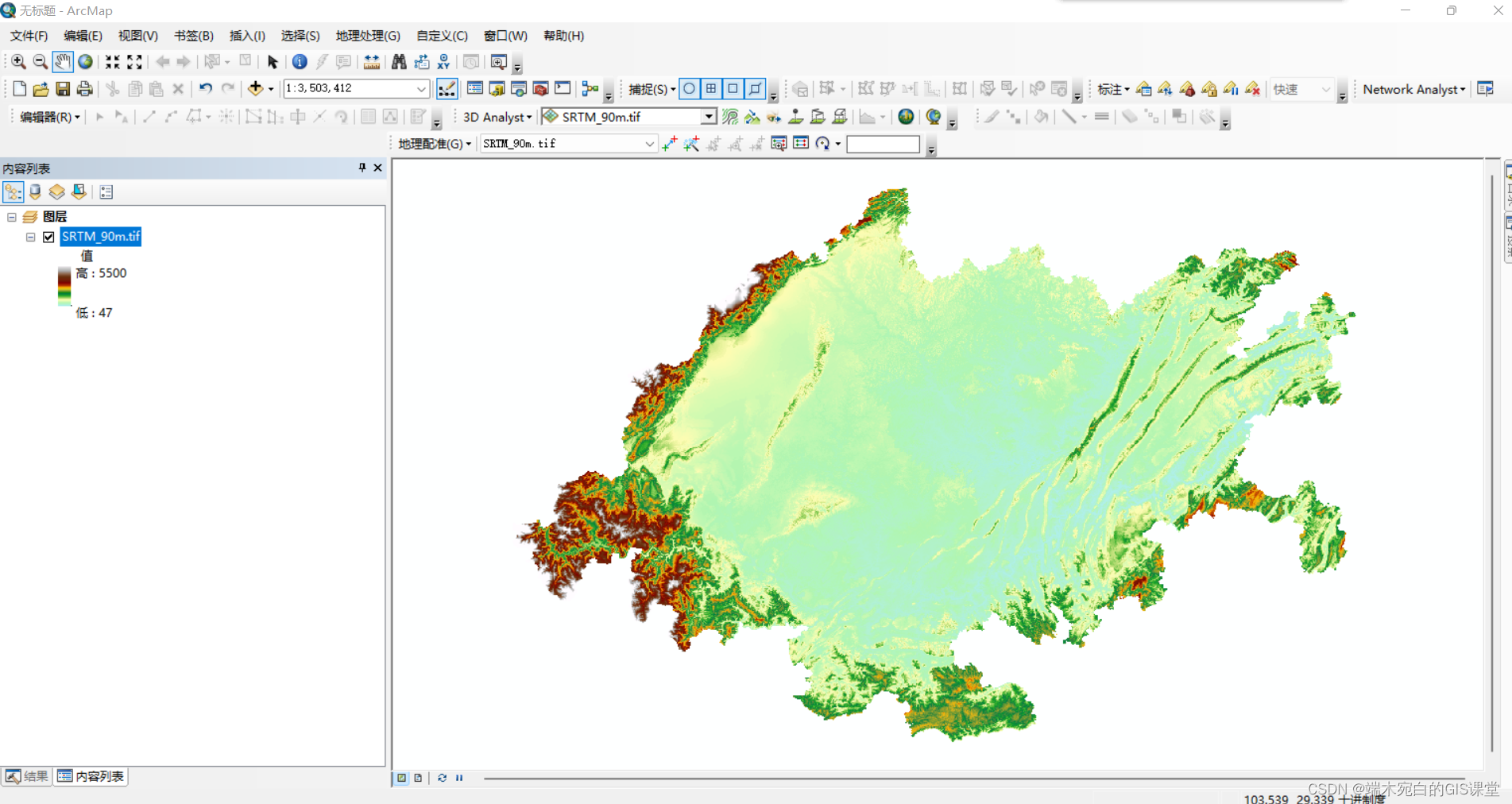

1、加载数据之后，如下图：

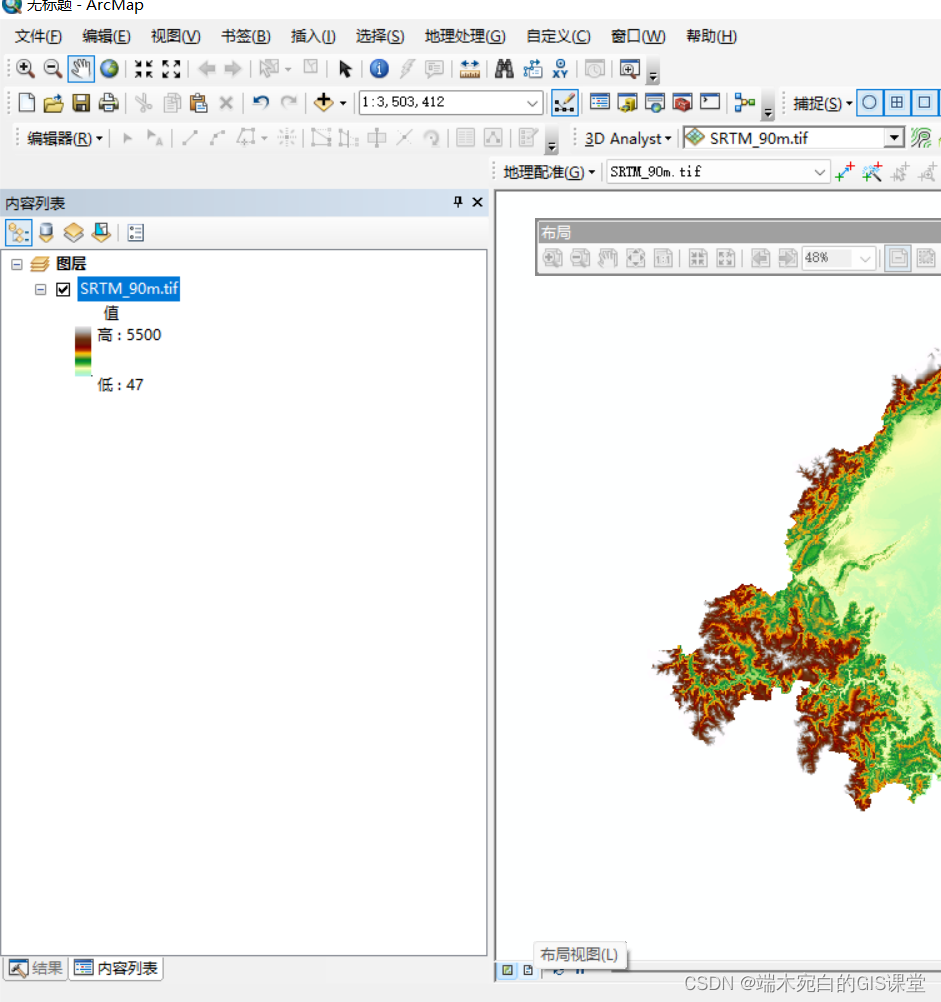

2、布局视图的切换按钮在下图的底部位置，点击一下即可切换两种视图。

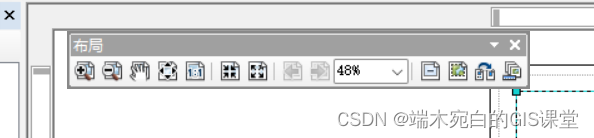

3、切换完布局视图之后，会跳出一个布局工具条。

如果不在布局视图，该工具是不被激活，处于灰色状态。

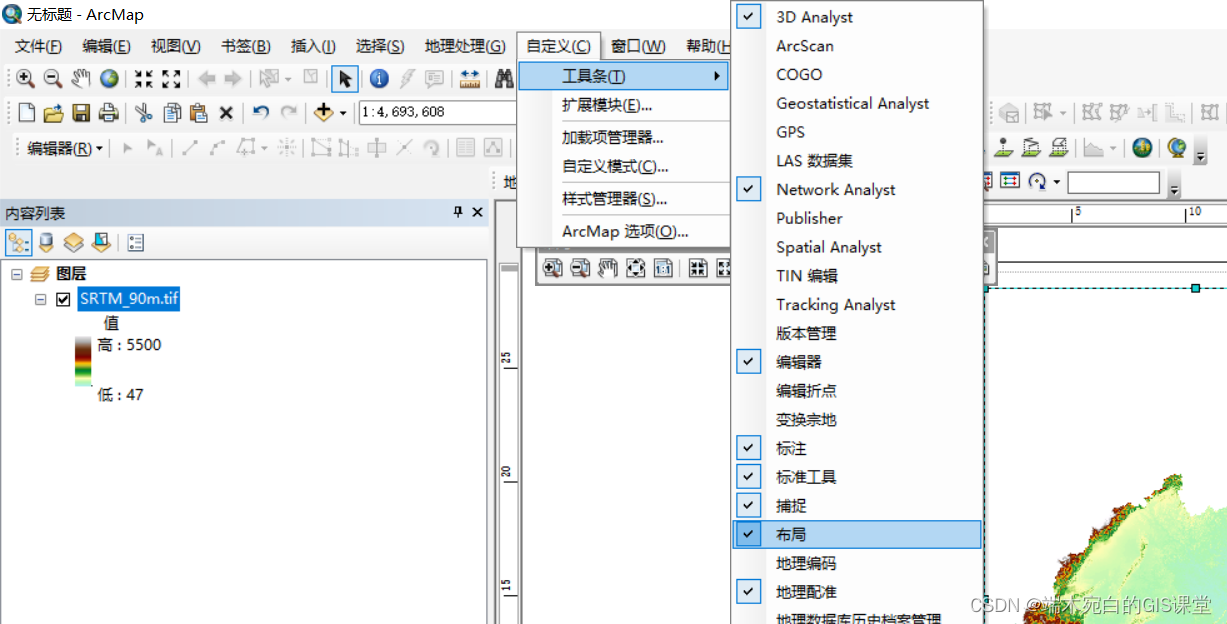

当然有小伙伴可能这个工具不会出现，那么找到自定义中的将布局勾选上即可。

4、接下来就是对这个布局视图页面、布局工具条进行介绍。

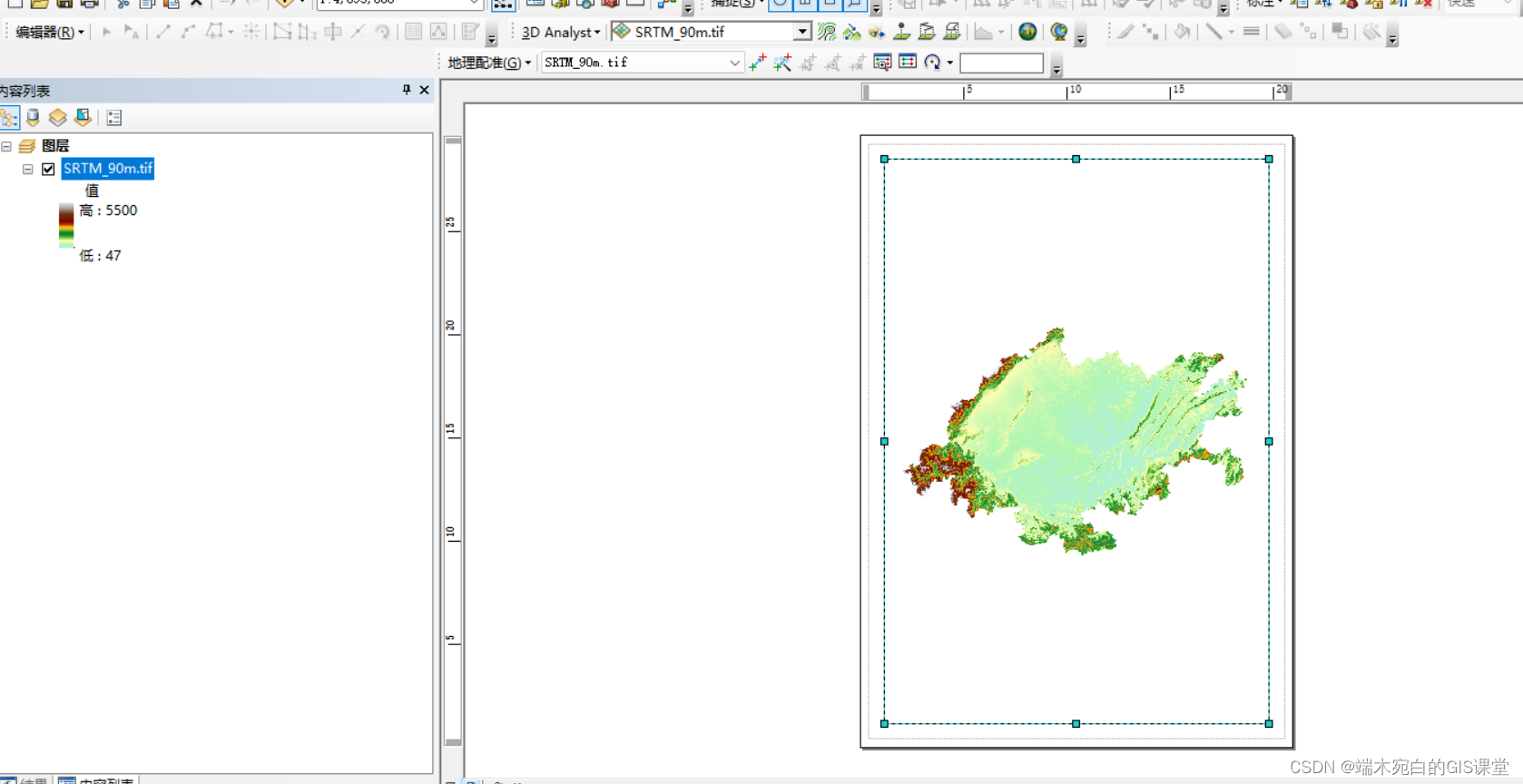

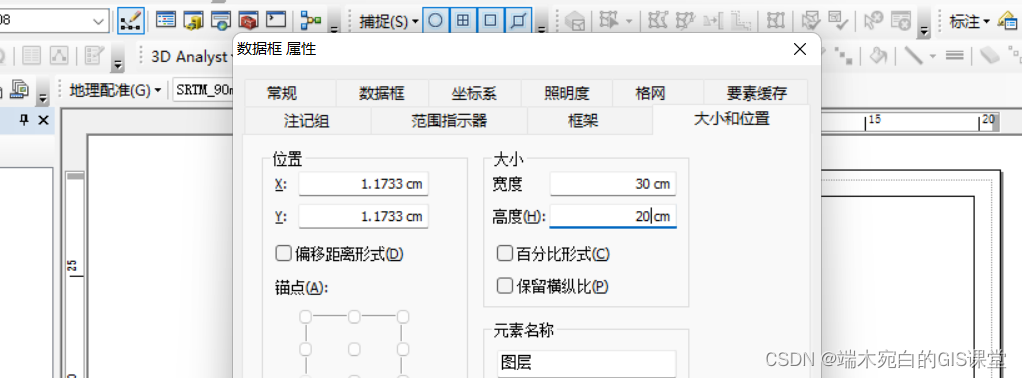

这个布局视图有两个框，最外围的框是表示出图的尺寸，看这尺寸应该一看就知道是A4的尺寸，需要出其他尺寸的可以进行调整。找到视图数据框属性，找到大小和位置。

将需要的大小输入“大小”的宽度、高度这里。

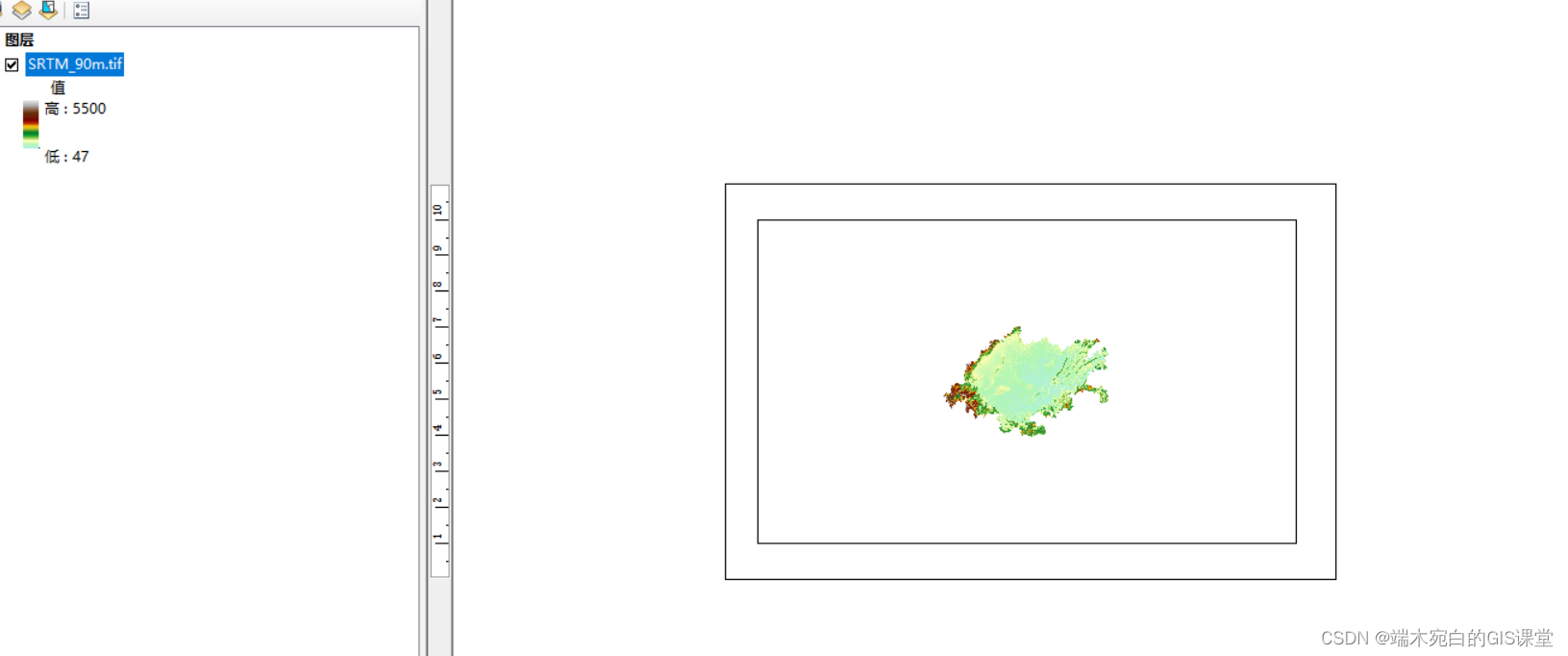

调整后结果如下：

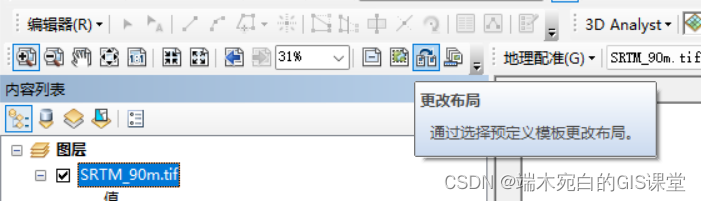

5、布局工具条依次是放大、缩小、平移等，其实都是一些基础的工具，重点介绍一下更改布局。

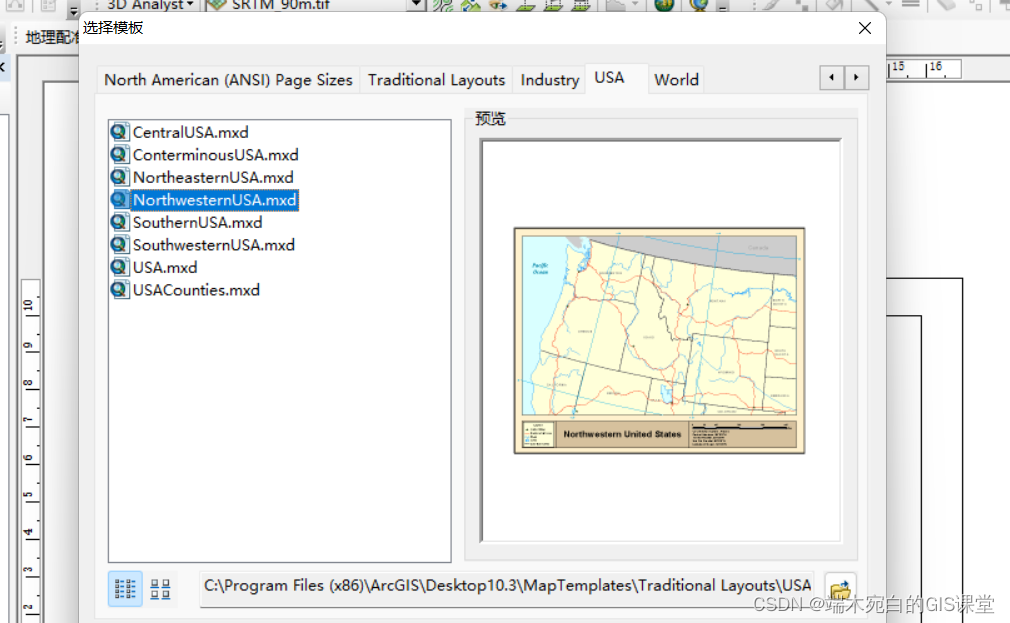

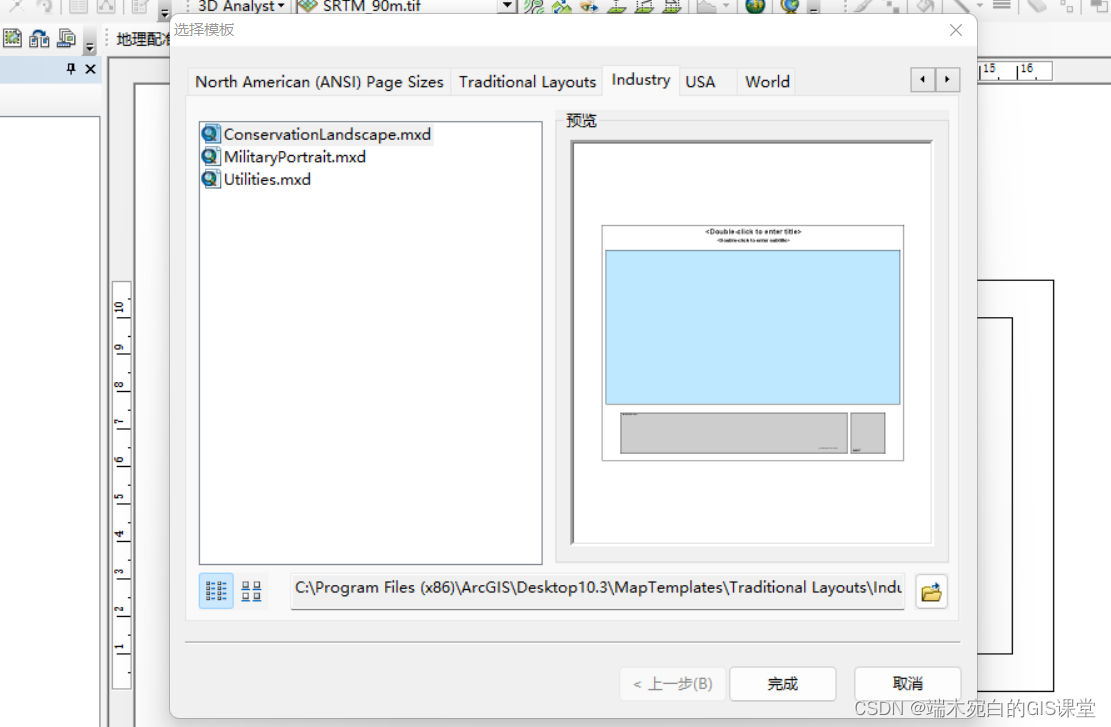

这里内设置了很多模板可以直接套用，也就是图例、比例尺等要素会直接套用。

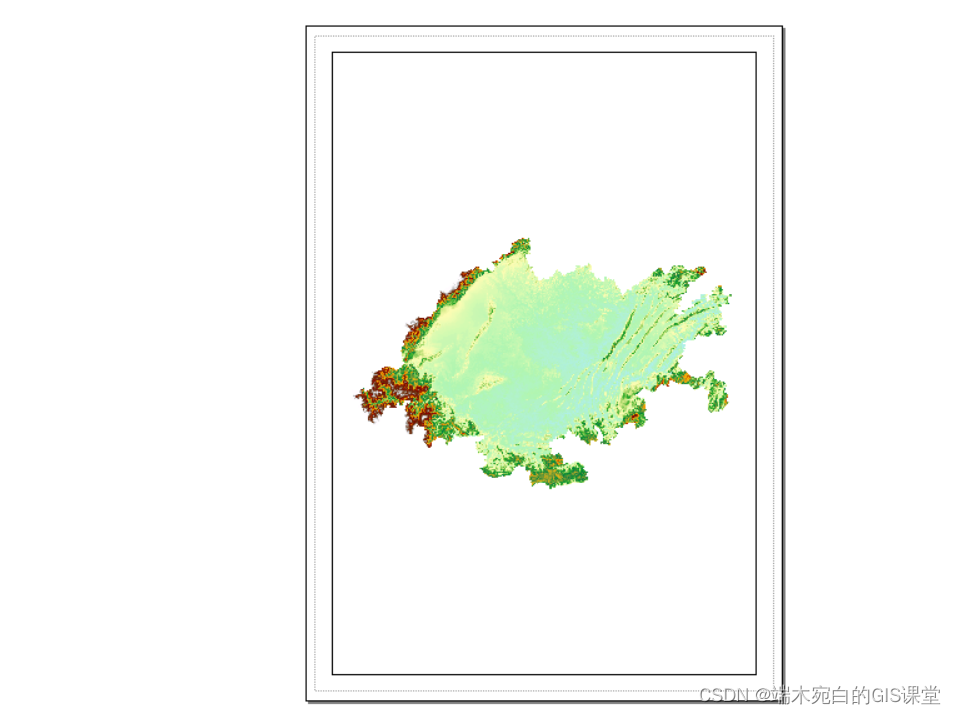

以下图这幅为例，试一下套用什么效果。
