一、前言

智能家居的核心在于设备间的互联与自动化，而苹果的HomeKit平台以其高安全性、本地化运行和Siri语音控制的优势，成为iOS用户的首选。通过ESP32开发板和开源库HomeSpan，开发者无需依赖昂贵的认证硬件，即可低成本打造兼容HomeKit的智能设备。本教程将详细指导如何利用ESP32实现基础智能灯控制，涵盖硬件搭建、代码编写到HomeKit配对的完整流程，并融入实际调试经验与扩展思路

二、项目准备

硬件

核心控制：ESP32开发板（如NodeMCU-32S或ESP32-WROOM）
照明组件：LED灯（普通或RGB）、220Ω限流电阻
连接工具：杜邦线、面包板（可选）
电源：USB数据线或5V电源适配器

软件

安装HomeSpan库

若Arduino库管理器无HomeSpan 2.1.1版本，需科学上网在库文件环境中安装或手动安装。

手动安装方法：

从GitHub下载HomeSpan 2.1.1源码。
解压后复制至Arduino库目录（通常为 Documents/Arduino/libraries）。
重启Arduino IDE，验证是否在文件 > 示例中看到“HomeSpan”示例

三、电路接线

参考ESP32教程（基于Arduino IDE）3-基本操作

四、代码

#include "HomeSpan.h"  // 引入 HomeSpan 库

#define LED_PIN 25      // 定义 LED 连接的 GPIO 引脚（内置 LED 通常在 GPIO 2）

struct LEDController : Service::LightBulb {  // 定义一个自定义灯泡服务类
  SpanCharacteristic *power;                // 定义开关状态的特性
  int ledPin;

  LEDController(int pin) : Service::LightBulb() {  // 构造函数
    power = new Characteristic::On();  // 初始化开关特性
    ledPin = pin;                      // 设置 LED 引脚
    pinMode(ledPin, OUTPUT);           // 配置引脚为输出模式
    digitalWrite(ledPin, LOW);         // 默认关闭 LED
  }

  boolean update() override {          // 当 HomeKit 更新特性时调用
    digitalWrite(ledPin, power->getNewVal());  // 根据新值控制 LED
    return true;                       // 更新成功
  }
};

void setup() {
  Serial.begin(115200);  // 初始化串口，波特率为 115200
  delay(1000);           // 短暂延迟以确保串口初始化完成
  Serial.println("\nHomeSpan Setup: Starting...");

  homeSpan.setLogLevel(0);  // 设置日志级别为 0，减少日志输出
  homeSpan.begin(Category::Lighting, "ESP32 LED");  // 初始化 HomeSpan，设备类别为“照明”

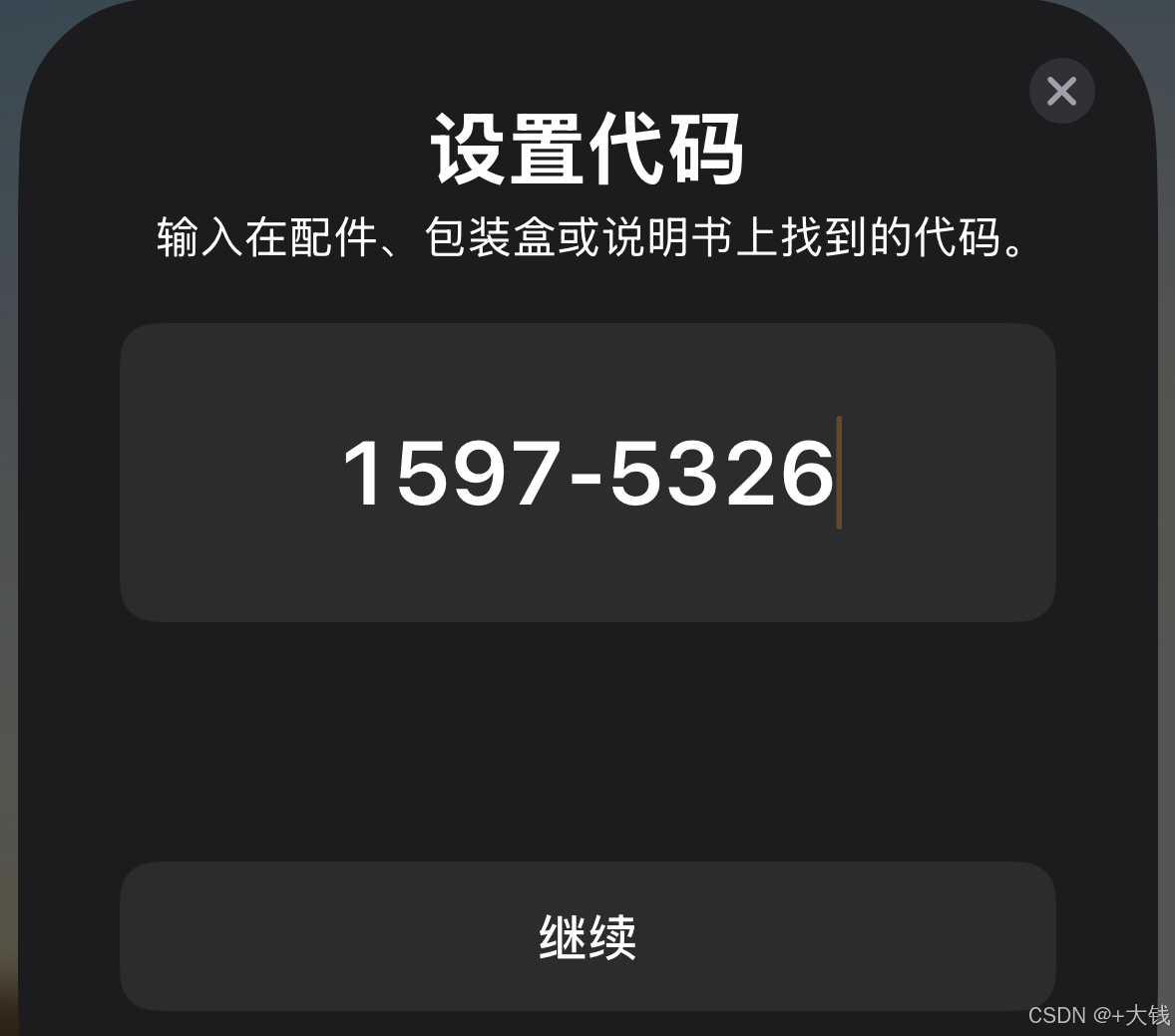

  homeSpan.setPairingCode("15975326");	//配对码根据自己喜好设置，不可过于简单，如12345678

  // 创建一个 HomeKit 配件
  new SpanAccessory();
    new Service::AccessoryInformation();  // 配件信息服务
      new Characteristic::Name("ESP32 LED");  // 配件名称
      new Characteristic::Manufacturer("+大钱硬件");  // 制造商
      new Characteristic::SerialNumber("HS-001");  // 序列号
      new Characteristic::Model("LED Controller");  // 型号
      new Characteristic::FirmwareRevision("2.1.1");  // 固件版本
      new Characteristic::Identify();  // 识别功能

    // 添加自定义灯泡服务
    new LEDController(LED_PIN);

Serial.println("设置完成。如果还未配置WiFi，请进行配置。");

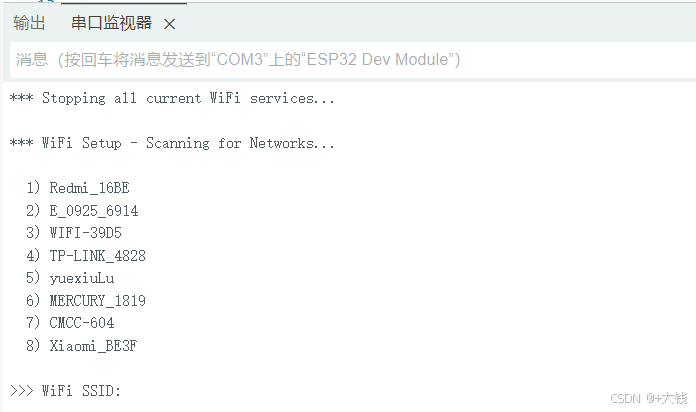

Serial.println("打开串口监视器并输入 'W' 来设置WiFi凭证，或者连接到 'HomeSpan-Setup' 接入点。");
}

void loop() {
  homeSpan.poll();  // 处理 HomeSpan 的循环任务
}
