前言

  1. 上篇博客整合了lvgl到项目中，采用的是自己编写源码的方式，实现了个简单的界面。
  2. 实际过程中一般情况开发界面都借助设计工具，这里使用的是gui guider来进行示例记录

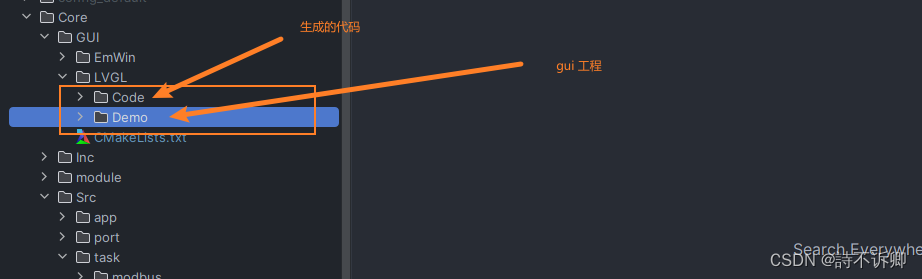

项目结构（生成代码路径依然放到项目路径下）

在这里插入图片描述

CMakeLists配置(改为引用LVGL的源码)

file(GLOB_RECURSE EmWinSrc
        EmWin/Source/*.c
        EmWin/Resource/*.c
)


file(GLOB_RECURSE LVGL_SRC

        LVGL/Code/*.c
)

set(LVGL_INC
        LVGL/Code/custom
        LVGL/Code/generated
        LVGL/Code/generated/guider_fonts
        LVGL/Code/generated/guider_customer_fonts

)


target_sources(${PROJECT_NAME}.elf
        PRIVATE
        ${LVGL_SRC}

)

target_include_directories(${PROJECT_NAME}.elf
        PUBLIC
        ${LVGL_INC}
)

LVGL任务线程调整

在这里插入图片描述

/*
 * Copyright (c) 2024-2024，shchl
 *
 * SPDX-License-Identifier: Apache-2.0
 *
 * Change Logs:
 * Date           Author       Notes
 * 2024-4-20     shchl   first version
 */
#include "includes.h"
#include "lv_api_map.h"



#if 1

#define APP_TASK_GUI_LVGL_PRIO 15
#define APP_TASK_GUI_LVGL_STK_SIZE 4096


/*
*******************************************************************************************************
*                               外部引入变量
*******************************************************************************************************
*/

/*
*******************************************************************************************************
*                               变量
*******************************************************************************************************
*/
TX_THREAD gui_lvgl_thread;
VOID *gui_thread_stack_area;
/*
*********************************************************************************************************
*                                       静态全局变量
*********************************************************************************************************
*/



/*
*********************************************************************************************************
*                                      函数声明
*********************************************************************************************************
*/
static VOID gui_lvgl_thread_entry(ULONG input);

/*
*********************************************************************************************************
*                                      外部函数
*********************************************************************************************************
*/
/**
 * @brief cpu 状态任务
 * @param first_thread 第一个启动的任务线程首地址
 */
int tx_task_gui_lvgl_create() {
    UINT status;
    gui_thread_stack_area = app_malloc(APP_TASK_GUI_LVGL_STK_SIZE);

    if(!gui_thread_stack_area){

        tx_printf("app malloc error\r\n");
        return -1;
    }

    status = tx_thread_create(&gui_lvgl_thread,              /* 任务控制块地址 */
                              "gui lvgl thread",               /* 任务名 */
                              gui_lvgl_thread_entry,                  /* 启动任务函数地址 */
                              0,                             /* 传递给任务的参数 */
                              gui_thread_stack_area,            /* 堆栈基地址 */
                              APP_TASK_GUI_LVGL_STK_SIZE,    /* 堆栈空间大小 */
                              APP_TASK_GUI_LVGL_PRIO,        /* 任务优先级*/
                              APP_TASK_GUI_LVGL_PRIO,        /* 任务抢占阀值 */
                              TX_NO_TIME_SLICE,               /* 不开启时间片 */
                              TX_AUTO_START);                 /* 创建后立即启动 */
    if (status) {
        tx_printf("create error:%d\r\n",status);
    }

    return TX_SUCCESS;
}

TX_THREAD_EXPORT(tx_task_gui_lvgl_create);

/*
*********************************************************************************************************
*                                      内部函数
*********************************************************************************************************
*/
#include "gui_guider.h"
#include "events_init.h"
lv_ui guider_ui;

static VOID gui_lvgl_thread_entry(ULONG input) {
    setup_ui(&guider_ui);
    events_init(&guider_ui);

    while (1) {
        lv_task_handler();
        tx_thread_sleep(5);
    }

}

#endif

测试界面

在这里插入图片描述

通过软件添加3个事件

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

代码事件中添加日志

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述在这里插入图片描述

将移动代码的获取新值的回调函数替换成自己的（原有的基础上加个输出）

/*
 * Copyright 2024 NXP
 * SPDX-License-Identifier: MIT
 * The auto-generated can only be used on NXP devices
 */

#include "events_init.h"
#include <stdio.h>
#include "lvgl.h"

void events_init(lv_ui *ui) {
}

int32_t lv_anim_path_ease_in2(const lv_anim_t *a);

static void screen_1_btn_1_event_handler(lv_event_t *e) {
    lv_event_code_t code = lv_event_get_code(e);
    lv_anim_t screen_1_led_1_anim_x;
    lv_anim_t screen_1_led_1_anim_y;
    switch (code) {
        case LV_EVENT_CLICKED: {
            lv_obj_set_style_bg_color(guider_ui.screen_1_spangroup_1, lv_color_make(0xd2, 0x1e, 0x1e), LV_PART_MAIN);
            lv_obj_set_pos(guider_ui.screen_1_led_1, 0, 0);

            //Write animation: screen_1_led_1move in x direction
            lv_anim_init(&screen_1_led_1_anim_x);
            lv_anim_set_var(&screen_1_led_1_anim_x, guider_ui.screen_1_led_1);
            lv_anim_set_time(&screen_1_led_1_anim_x, 10000);
            lv_anim_set_exec_cb(&screen_1_led_1_anim_x, (lv_anim_exec_xcb_t) lv_obj_set_x);
            lv_anim_set_values(&screen_1_led_1_anim_x, lv_obj_get_x(guider_ui.screen_1_led_1), 0);
            lv_anim_set_path_cb(&screen_1_led_1_anim_x, &lv_anim_path_ease_in2);
            lv_anim_start(&screen_1_led_1_anim_x);

            //Write animation: screen_1_led_1move in y direction
            lv_anim_init(&screen_1_led_1_anim_y);
            lv_anim_set_var(&screen_1_led_1_anim_y, guider_ui.screen_1_led_1);
            lv_anim_set_time(&screen_1_led_1_anim_y, 10000);
            lv_anim_set_exec_cb(&screen_1_led_1_anim_y, (lv_anim_exec_xcb_t) lv_obj_set_y);
            lv_anim_set_values(&screen_1_led_1_anim_y, lv_obj_get_y(guider_ui.screen_1_led_1), 0);
            lv_anim_set_path_cb(&screen_1_led_1_anim_y, &lv_anim_path_ease_in2);
            lv_anim_start(&screen_1_led_1_anim_y);

            logInfo("screen_1_btn_1_event_handler");
        }
            break;
        default:
            break;
    }
}


static void screen_1_btn_2_event_handler(lv_event_t *e) {
    lv_event_code_t code = lv_event_get_code(e);
    lv_anim_t screen_1_led_1_anim_x;
    lv_anim_t screen_1_led_1_anim_y;
    switch (code) {
        case LV_EVENT_CLICKED: {
            lv_obj_set_pos(guider_ui.screen_1_led_1, 0, 0);

            //Write animation: screen_1_led_1move in x direction
            lv_anim_init(&screen_1_led_1_anim_x);
            lv_anim_set_var(&screen_1_led_1_anim_x, guider_ui.screen_1_led_1);
            lv_anim_set_time(&screen_1_led_1_anim_x, 10000);
            lv_anim_set_exec_cb(&screen_1_led_1_anim_x, (lv_anim_exec_xcb_t) lv_obj_set_x);
            lv_anim_set_values(&screen_1_led_1_anim_x, lv_obj_get_x(guider_ui.screen_1_led_1), 320);
            lv_anim_set_path_cb(&screen_1_led_1_anim_x, &lv_anim_path_ease_in2);
            lv_anim_start(&screen_1_led_1_anim_x);

            //Write animation: screen_1_led_1move in y direction
            lv_anim_init(&screen_1_led_1_anim_y);
            lv_anim_set_var(&screen_1_led_1_anim_y, guider_ui.screen_1_led_1);
            lv_anim_set_time(&screen_1_led_1_anim_y, 10000);
            lv_anim_set_exec_cb(&screen_1_led_1_anim_y, (lv_anim_exec_xcb_t) lv_obj_set_y);
            lv_anim_set_values(&screen_1_led_1_anim_y, lv_obj_get_y(guider_ui.screen_1_led_1), 480);
            lv_anim_set_path_cb(&screen_1_led_1_anim_y, &lv_anim_path_ease_in2);
            lv_anim_start(&screen_1_led_1_anim_y);

            tx_printf("screen_1_btn_2_event_handler\r\n");
        }
            break;
        default:
            break;
    }
}

// 自定义 lv_anim_path_ease_in
int32_t lv_anim_path_ease_in2(const lv_anim_t *a) {

    static int cnt = 0;
    if (cnt > 20) { // 刷新20次,打印一次,方便调试
        lv_coord_t x = lv_obj_get_x(guider_ui.screen_1_led_1);
        lv_coord_t y = lv_obj_get_y(guider_ui.screen_1_led_1);
        logInfo("(x,y)-->(%d,%d)", x, y);
        cnt = 0;
    } else {
        cnt += 1;
    }



    /*Calculate the current step*/
    uint32_t t = lv_map(a->act_time, 0, a->time, 0, LV_BEZIER_VAL_MAX);
    int32_t step = lv_bezier3(t, 0, 50, 100, LV_BEZIER_VAL_MAX);

    int32_t new_value;
    new_value = step * (a->end_value - a->start_value);
    new_value = new_value >> LV_BEZIER_VAL_SHIFT;
    new_value += a->start_value;

    return new_value;
}

void events_init_screen_1(lv_ui *ui) {
    lv_obj_add_event_cb(ui->screen_1_btn_1, screen_1_btn_1_event_handler, LV_EVENT_ALL, NULL);
    lv_obj_add_event_cb(ui->screen_1_btn_2, screen_1_btn_2_event_handler, LV_EVENT_ALL, NULL);
}

在这里插入图片描述

总结

  1. gui guider 基本上不做太复杂的逻辑设计，够用了。
