扣子coze的AI工作流搭建技术,开源项目FlowGram流程搭建引擎

参考

https://github.com/bytedance/flowgram.ai

https://flowgram.ai/guide/introduction.html

https://site.logic-flow.cn/article/lowcode-with-logicflow

https://mp.weixin.qq.com/s/9aWQv4tnkGcHW04RxK1VsA

扣子及AI 工作流搭建技术-刘文成.pdf

前前文:免费使用满血版DeepSeek-R1的多种方案大语言模型(LLM)应用开发平台

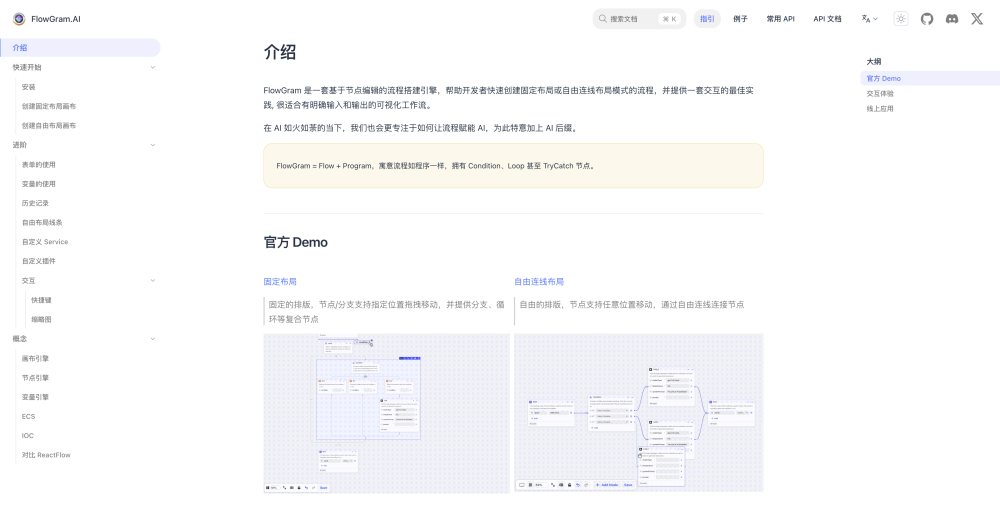

介绍

FlowGram 是一套基于节点编辑的流程搭建引擎,帮助开发者快速创建固定布局或自由连线布局的流程,并提供一套交互的最佳实践, 很适合有明确输入和输出的可视化工作流。

Github: https://github.com/bytedance/flowgram.ai

官网:https://flowgram.ai/

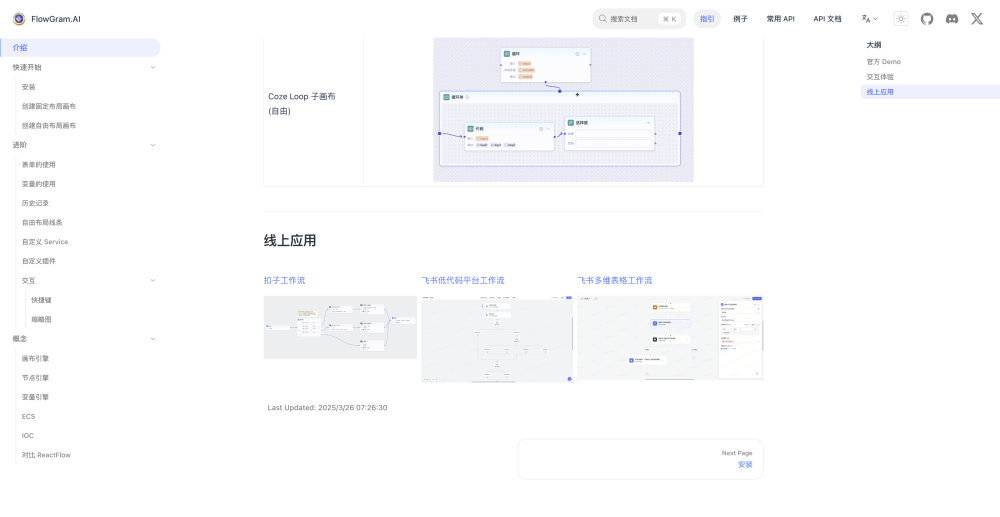

已服务字节内部30+项目,包含扣子工作流、飞书低代码平台工作流、飞书多维表格工作流等。

布局(固定布局与自由布局)

固定布局(Fixed Layout)与自由布局(Free Layout)的核心区别体现在节点约束、交互逻辑、适用场景三个维度,以下是具体对比:

一、交互行为差异

特性

固定布局(Fixed Layout)

自由布局(Free Layout)

节点移动

受网格 / 预设位置约束(如 vertical-fixed-layout.ts

实现垂直对齐)

无约束,任意坐标拖拽(free-layout-core

支持自由坐标)

连接逻辑

自动吸附至节点锚点(输入 / 输出端口对齐)

支持自由路径连线(可弯曲、任意角度)

复合节点

内置分支 / 循环等层级结构(如 WorkflowNodeEntity

的子节点递归)

纯扁平结构,无内置层级(需手动通过节点嵌套模拟)

对齐辅助

网格线、吸附提示(代码中 LayoutService

提供对齐算法)

无辅助线,完全自由摆放

二、典型应用场景

固定布局(适合结构化流程)

  • 流程图 / 逻辑图:如审批流程、算法步骤(代码中 fixed-layout-demo.gif 展示分支节点嵌套)。

  • 模块化配置:AI 提示词链的分层配置(@flowgram.ai/fixed-layout-editor 支持输入输出端口绑定)。

  • 特点:强制规范结构,适合需要清晰层级和数据流的场景(如代码生成、自动化任务编排)。

自由布局(适合创意 / 复杂连接)

  • 思维导图:节点无规则关联(free-layout-demo.gif 展示发散式连接)。

  • AI 工作流:多模型组合的复杂调用(free-layout-core 支持任意节点间的动态连线)。

  • 特点:无约束的创作空间,适合探索性、非结构化的流程设计。

三、代码实现差异(关键文件对比)

功能模块

固定布局实现(fixed-layout-core

自由布局实现(free-layout-core

布局算法

VerticalFixedLayout.ts

实现垂直方向自动排版

FreeLayoutService.ts

仅记录节点坐标,无自动排版

节点数据结构

支持 blocks

嵌套(树形结构,如子画布节点)

扁平的 nodes

+ edges

(JSON 结构无层级)

交互约束

NodeDragger

限制移动范围(allowDrag

配置)

FreeNodeDragger

完全开放移动(无坐标限制)

连接线

EdgeAutoAlign

自动拉直(fixed-layout-editor

默认样式)

CubicBezierEdge

支持曲线(自由布局默认样式)

四、输出数据对比(JSON 结构)

固定布局(含层级)

{
  "nodes": [
    {
      "id": "root",
      "type": "flow",
      "blocks": [
        { "id": "step1", "label": "开始" },
        {
          "id": "branch",
          "type": "if",
          "blocks": [{"id": "then", "label": "条件成立"}]
        }
      ]
    }
  ]
}

自由布局(纯扁平)

{
  "nodes": [
    { "id": "node1", "x": 100, "y": 50, "label": "A" },
    { "id": "node2", "x": 300, "y": 200, "label": "B" }
  ],
  "edges": [
    { "source": "node1", "target": "node2", "path": "M100,50 Q200,125 300,200" }  // 贝塞尔曲线坐标
  ]
}

五、如何选择?

  • 选固定布局:需要强制规范结构、层级嵌套(如流程图、低代码表单)。

  • 选自由布局:追求灵活性、创意连接(如 AI 多模态流程、思维导图)。

💡 实际案例:

  • 固定布局:文档中的「审批流程」示例,节点必须按顺序排列,分支结构清晰。

  • 自由布局:AI 提示词生成器,用户可随意连接「主题」「修饰词」「输出格式」节点。

通过 npx @flowgram.ai/create-app 初始化项目时,可直接选择 fixed-layout-simple 或 free-layout-simple 模板体验差异

复合节点(条件、循环、错误监控)

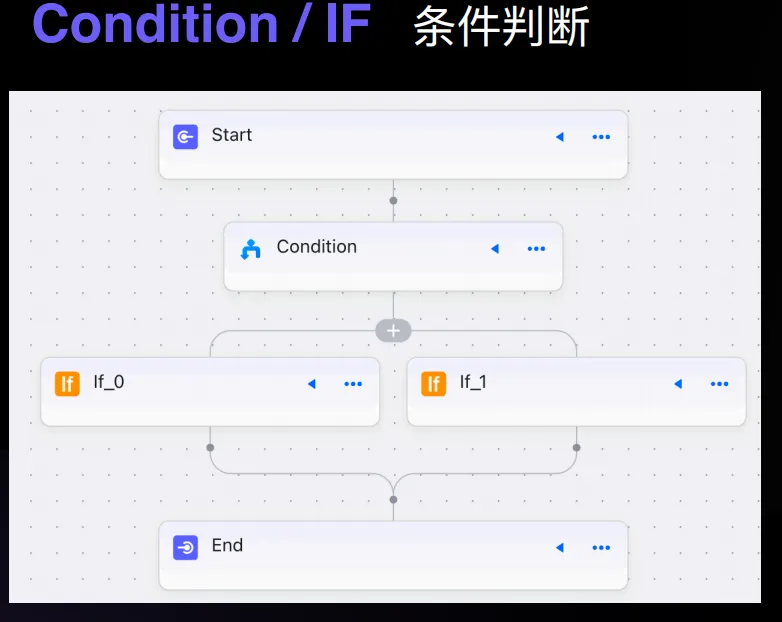

一、条件组件(Condition)

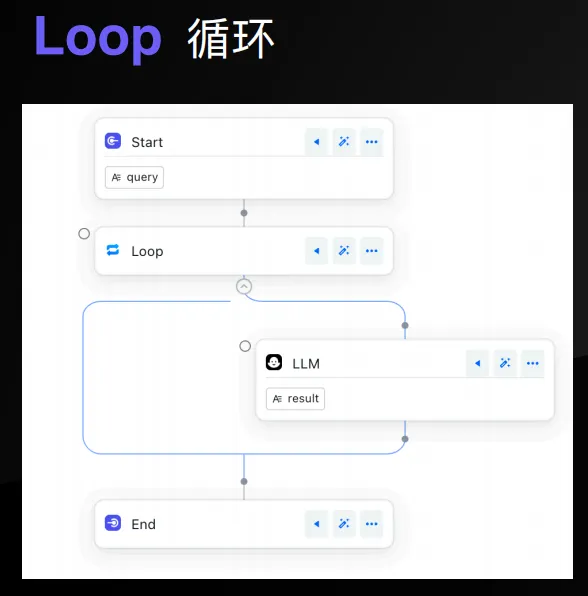

二、循环组件(Loop)

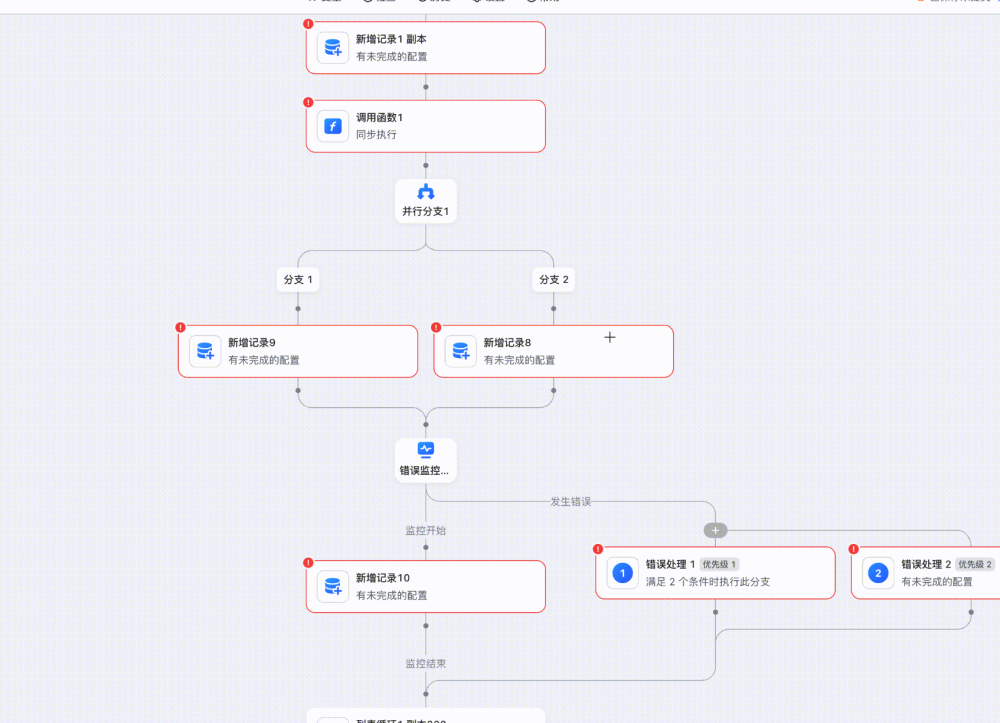

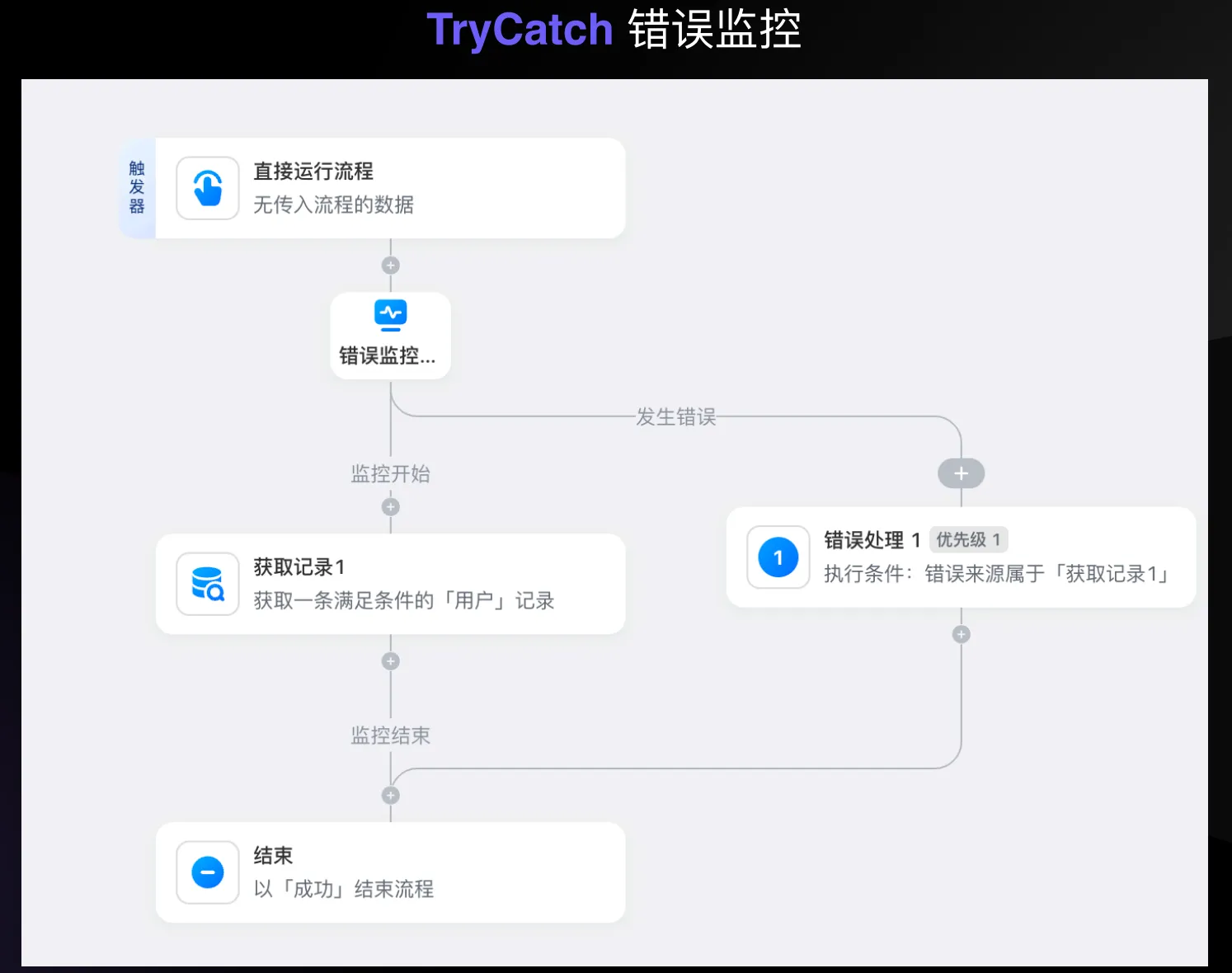

三、错误监控组件(Try Catch)

四、大模型组件(LLM)

♾️、自定义节点

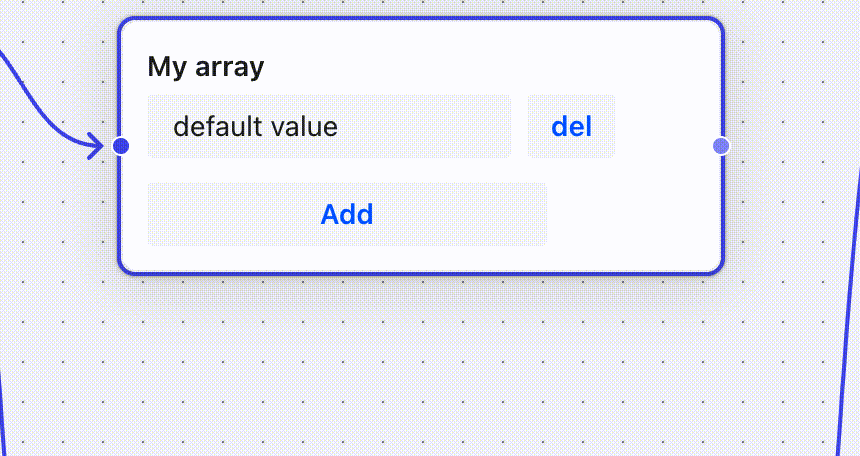

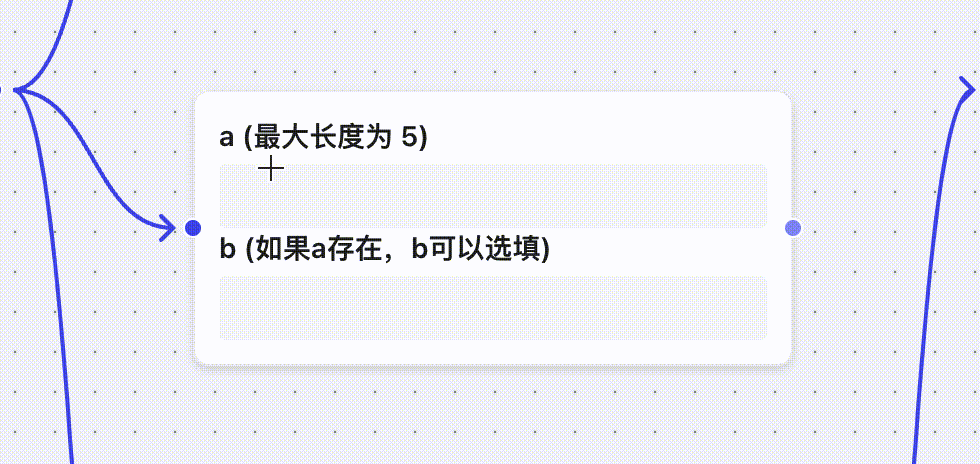

表单与变量

参考:

https://flowgram.ai/guide/advanced/form.html

https://flowgram.ai/guide/advanced/variable.html

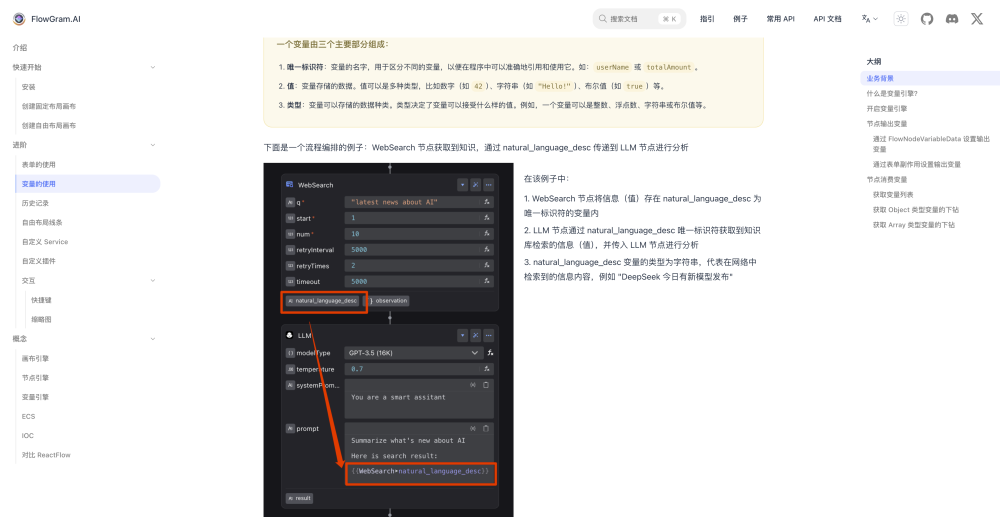

变量引擎是 Flowgram 提供的一个可选内置功能,可以帮助 Workflow 设计时更高效地实现变量信息编排。它可以实现以下功能:

作用域约束控制、变量信息树的维护、变量类型自动联动推导

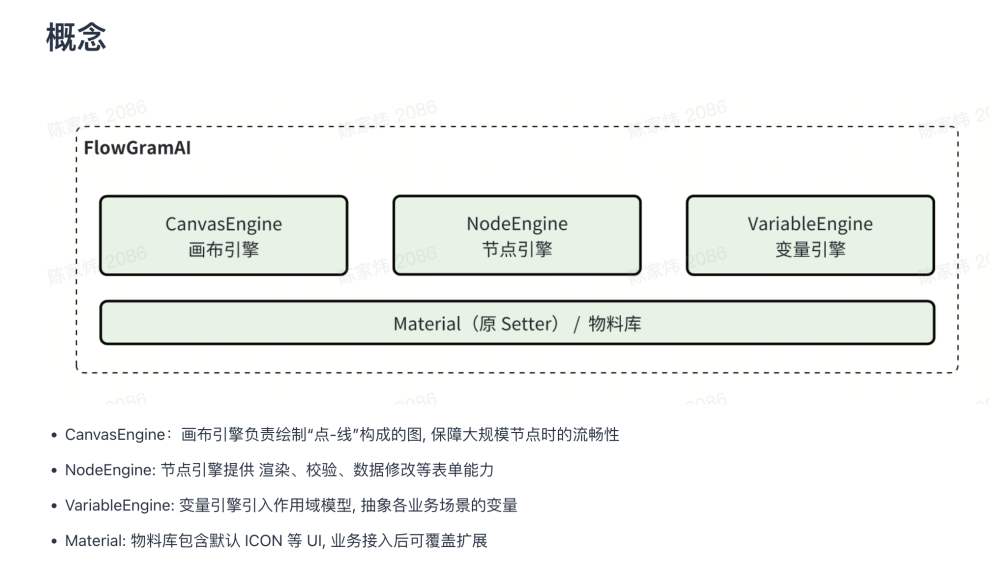

FlowGram技术设计

如官网所讲

  • CanvasEngine:画布引擎负责绘制“点-线”构成的图, 保障大规模节点时的流畅性

  • NodeEngine: 节点引擎提供 渲染、校验、数据修改等表单能力

  • VariableEngine: 变量引擎引入作用域模型, 抽象各业务场景的变量

  • Material: 物料库包含默认 ICON 等 UI, 业务接入后可覆盖扩展

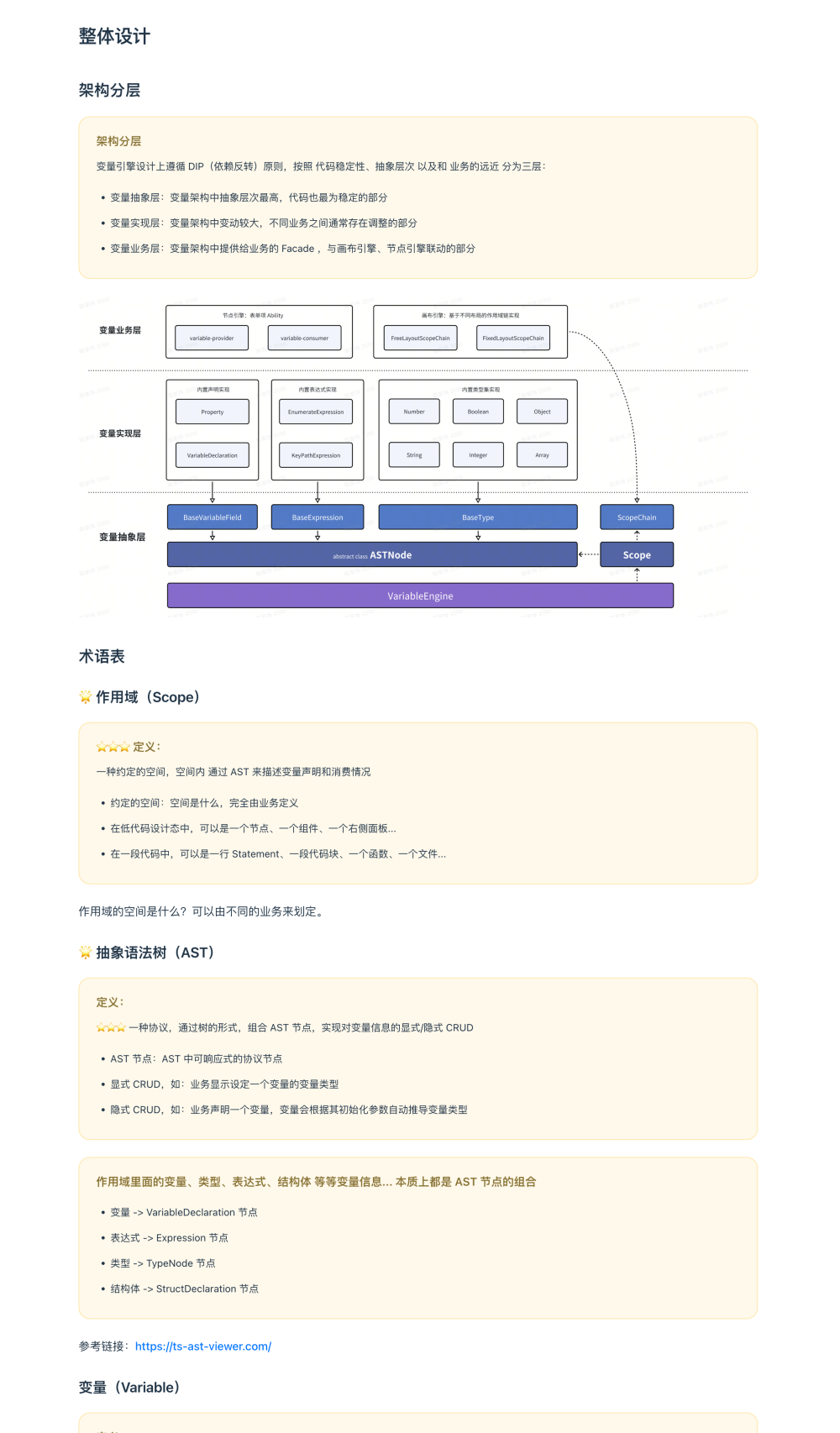

变量引擎

https://flowgram.ai/guide/concepts/variable-engine.html

非常建议看官方说明。

画布引擎、节点引擎、ECS、IOC、等

参考官方学习

画布引擎:https://flowgram.ai/guide/concepts/canvas-engine.html

节点引擎:https://flowgram.ai/guide/concepts/node-engine.html

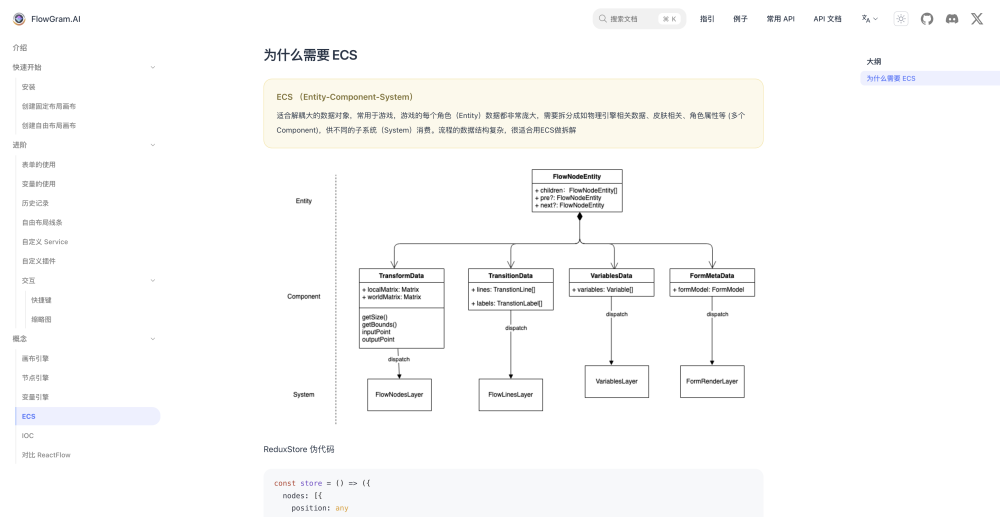

ECS:https://flowgram.ai/guide/concepts/ecs.html

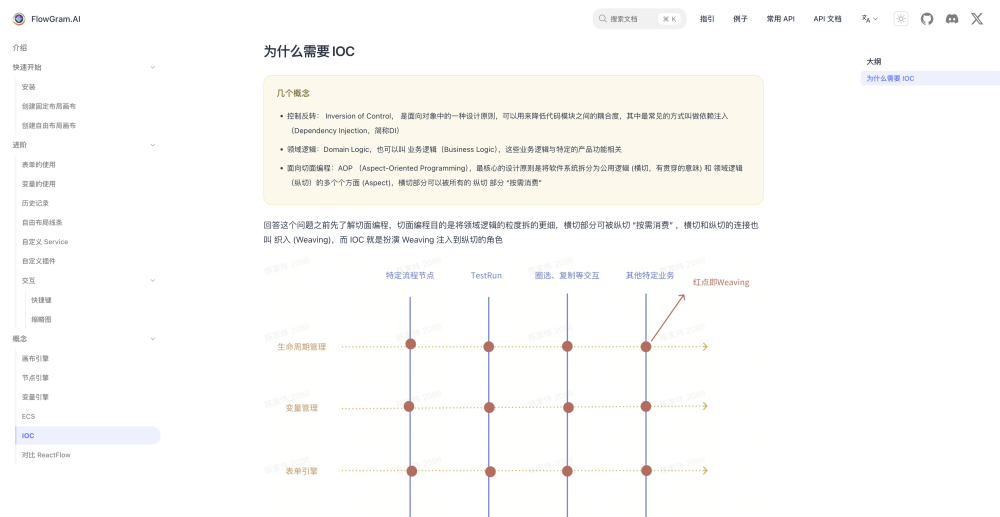

IOC:https://flowgram.ai/guide/concepts/ioc.html

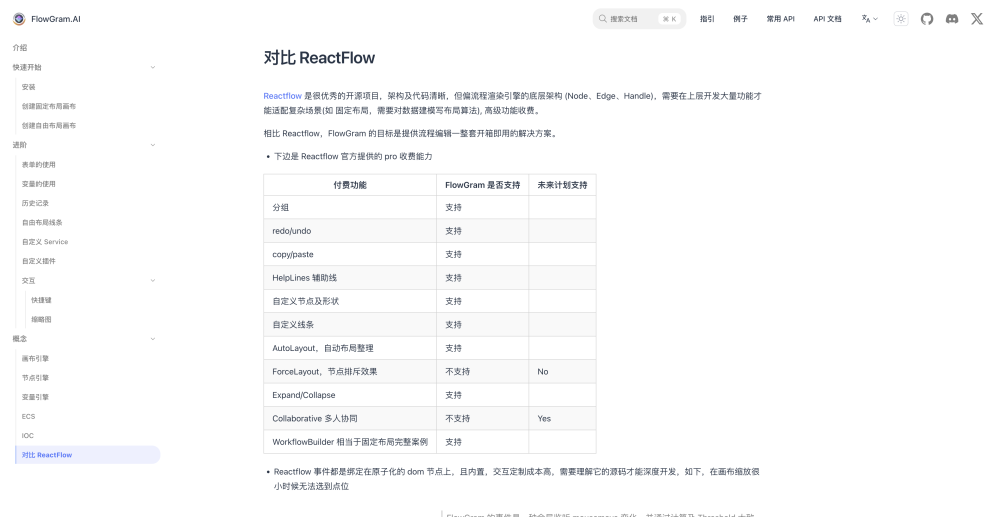

对比ReactFlow:https://flowgram.ai/guide/concepts/reactflow.html

附件

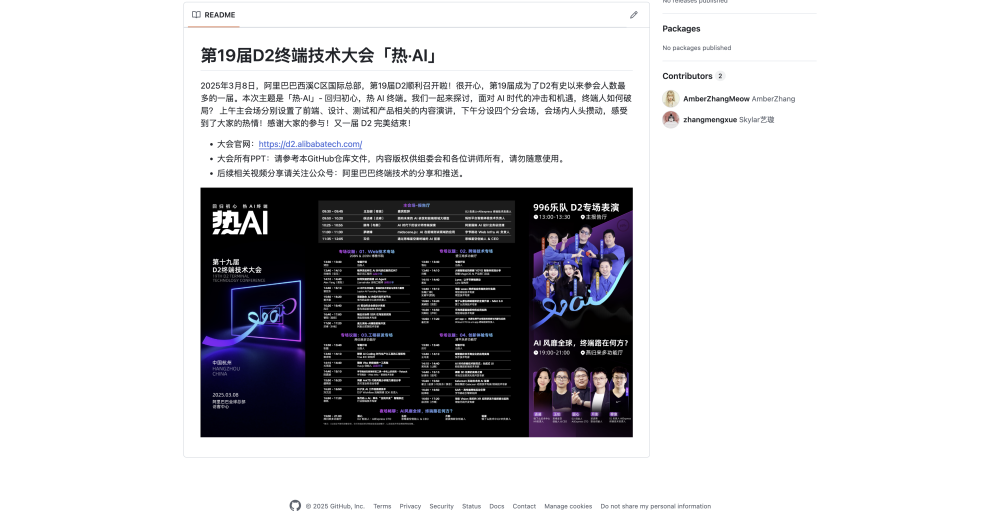

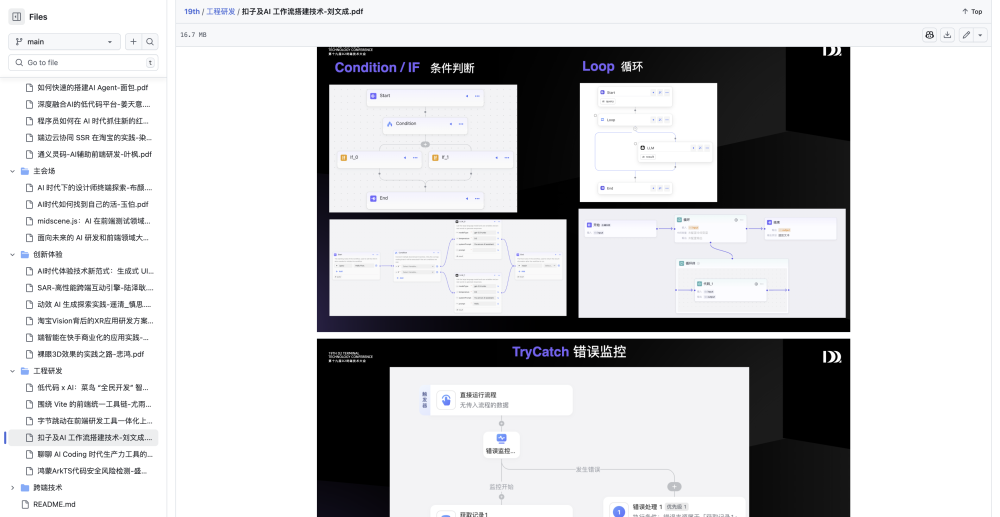

如果你看了前面的参考,就知道这是3月8日第19届D2终端技术大会中工程研发专场中《扣子及AI 工作流搭建技术-刘文成》的分享。也是在这个时间之后FlowGram才开源。
