超详细！Deeplab v3+ 源码运行记录，从环境配置到创建自己的数据集再到完成训练
0 感谢
首先贴一下参考链接，并对这些文章的作者表示由衷的感谢！
https://blog.csdn.net/jairana/article/details/83900226#42_train_333.
https://blog.csdn.net/jiangchuanhu/article/details/94381622.
https://blog.csdn.net/vagrantabc2017/article/details/77507168.
https://www.cnblogs.com/wj-1314/p/11211333.html.
https://blog.csdn.net/u013249853/article/details/96875325.
https://blog.csdn.net/weixin_43832437/article/details/84931184.
https://blog.csdn.net/weixin_38385446/article/details/82781109.
https://blog.csdn.net/qq_36685744/article/details/85843257.
因为我自身比较菜，遇到很多很多非常基础的问题，在这里我把运行的整个过程和所遇到的所有问题全都记录下来，尽管有些是很低级的错误，但是多写一些说不定哪天就能对别人有用了，希望能对其他人有所帮助。
1 源码下载与环境配置
1.1 源码下载
首先在git上下载Deeplab v3+的源码，地址https://github.com/tensorflow/models/tree/master/research/deeplab，注意需要把上级目录research下的slim也下载下来，用于支持代码中tensorflow的轻量代码。
1.2 环境配置
之前在windows里尝试操作，遇到各种问题，包括gitbash遇到没有权限的问题，还有tensorboard不好用等，所以干脆决定装ubuntu的双系统。其间经过了好几次驱动安装失败之后，然后重装系统，又失败，又重装，重复了好多次。
最后是ubuntu18.04 + GTX1660 ti显卡 + Nvidia 430驱动 + CUDA10.0，终于把驱动装好了。
（尽管1660ti目前推荐的驱动是440，但是经过两次驱动安装失败，又重装系统之后，还是决定装430，实践证明430是可以的）
然后用conda新建一个tensorflow的环境，conda install tensorflow-gpu=1.12（因为看网上有人用1.12的版本，我就也试一下1.12）
1.3 测试环境
把源码下载下来之后首先测试一下，看看deeplab有没有成功的安装。
activate激活tf环境，在 tensorflow/models/research/目录下执行
python deeplab/model_test.py
报错，找不到名为deeplab的模块，原因是没有定义slim的环境变量。
还是在该目录下，按照官方的引导，执行
export PYTHONPATH=$PYTHONPATH:`pwd`:`pwd`/slim
问题解决。再次运行model_test.py，又报错AttributeError: module ‘tensorflow._api.v1.compat’ has no attribute ‘v2’，造成报错的原因很简单，稍微熟悉tensorflow的同学就能看出来这是tf版本升级造成的，要在代码里边做一些修改，有些人说直接在import的的时候修改，但是我还是避免这样做，因为觉得麻烦，真要是每一处去改，可能比较费劲儿，而且搞不好漏下哪个地方，或者改错了，又增加一些麻烦。
对一个非常懒的人来说，改代码不如换环境，既然代码是tensorflow写的，那肯定有版本适用，那就去试呗，反正新建环境也用不了很多时间。分别试了2.0, 1.13, 1.11，都报了诸如此类的错误，最后在1.14的时候，没有报这个错误。

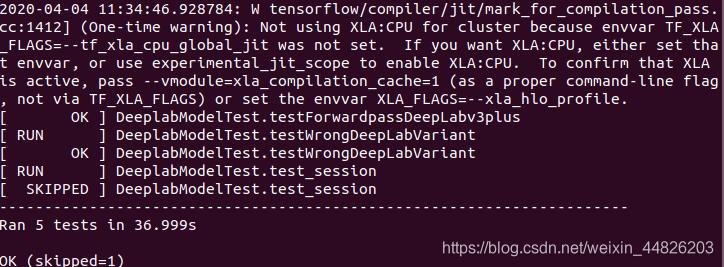

运行结果：
但是运行第二个测试脚本的时候又出了问题，报错如下：absl.flags._exceptions.Error: Missing value for flag -v
网上差了一下也没查到相关的内容，看了一下报错的信息，猜测应该又是tensorflow内部的问题，似乎是在解析命令行参数的时候少了一个参数v的值，但是这个参数v到底是个什么东西，还是不清楚。
算了，先不管他，既然运行通了一个，那就继续吧，而且也没有很多人提问这个问题，应该不是什么大问题，下面走不通的话再说。
2 数据集的制作与注册
对于我的问题，我不想要在别人的数据集上进行分割任务，我想在自己做的数据集上进行，那就需要进行下面这两步的准备工作。
首先，制作一个自己的数据集，需要满足指定的格式;
然后，让deeplab认可它。
我的数据集非常简单，就一类目标，所以数据集的制作和注册过程并不复杂。
2.1 数据标注
在这里我先把所有的图片批量resize到了统一的大小。
介绍两种标注数据集的制作工具。
第一种是labelme，直接conda install，使用的时候直接在cmd里边敲labelme，然后就会弹出来界面，直接用就可以了，非常简单，属于不看介绍都会用的那种。它的保存格式是json。
第二种是标注精灵助手，也是一个非常好用的工具，直接百度一下下载，界面友好。我一开始选择了标注精灵，但是后来在训练的时候数据读入出了问题，所以还是建议大家使用labelme进行标注，标注完了之后需要对数据进行转换，将json转换成png，这个并不难，可以自行百度。
2.2 建立目录
这里我主要参考了博客https://blog.csdn.net/jairana/article/details/83900226#42_train_333，在此感谢原文博主。我的目录结构也用了相似的命名方法。
（其实你给他起什么名字无所谓的，照搬VOC的名字也行，只要结构正确就可以）
目录结构是这样的：
# 当前目录......./research/deeplab/datasets/seg/
+ image # 存放jpeg格式的原图
+ mask # 存放png格式的label图
+ index # 存放用于训练和测试的名单
- train.txt # 用于训练的图片名单（一行一个，不加后缀）
- val.txt # 用于测试的图片名单（同上）
- trainval.txt # 用于训练和测试的所有图片名单（同上）
+ tfrecord # 新建的文件夹，用于存放接下来生成的tfrecord
2.3 格式转换
接下来要做的是转换成TFRecord格式，这种格式方便图片的传入，至于为什么，感兴趣的同学可以参考这篇博客，介绍的非常详细：https://www.cnblogs.com/wj-1314/p/11211333.html
在这里不熟悉这个格式并不影响我们使用deeplab，官方源码提供了批量生成TFRecord的脚本build_voc2012_data.py，利用这个脚本去制作就可以了。
python deeplab/datasets/build_voc2012_data.py \
--image_folder='/home/chang/PycharmProjects/deeplab_test/models-master/research/deeplab/datasets/seg/image' \ # 图片所在文件夹
--semantic_segmentation_folder='/home/chang/PycharmProjects/deeplab_test/models-master/research/deeplab/datasets/seg/mask' \ # 标签png所在文件夹
--list_folder='/home/chang/PycharmProjects/deeplab_test/models-master/research/deeplab/datasets/seg/index' \ # 存放训练测试list的文件夹
--image_format='jpeg' \ # 图片格式，jpeg而不是jpg
--output_dir='/home/chang/PycharmProjects/deeplab_test/models-master/research/deeplab/datasets/seg/tfrecord' # 输出文件夹
2.4 数据集的注册
我的理解是，注册就是把自己的数据集添加到deeplab认可的数据库里，让它知道这个数据集的一些基本信息，比如，这个数据集叫什么名字，一共有多少张，一共有多少类。
参考别人的博客，对segmentation_dataset.py中的内容进行修改
# 在第100行左右加入新的数据集描述
_My_data = DatasetDescriptor(
splits_to_sizes={
'train': 100, # 训练数
'val': 30, # 测试数
},
num_classes=2, # 单目标，+1背景
ignore_label=255, # 忽略白边
# 修改120行左右的代码
_DATASETS_INFORMATION = {
'cityscapes': _CITYSCAPES_INFORMATION,
'pascal_voc_seg': _PASCAL_VOC_SEG_INFORMATION,
'ade20k': _ADE20K_INFORMATION,
'my_data': _My_data, # 刚才在上面新加的数据集名称
}
但是在train的时候，仍然报了错误，The specified dataset is not supported yet，说明还是没有注册成功，查了一下说有的版本需要在data_generator.py也操作一下。之后就可以了，注册的方法和segmentation_dataset.py中是一样的。其实看报错的是哪个脚本就可以发现自己的deeplab是用了哪个脚本去注册。
所以以后在注册数据集的时候关注data_generator.py就好了。
3 训练自己的数据
3.1 开始训练
（注意，下面的代码有点问题，直接运行报错）
python deeplab/train.py \
--logtostderr \
--training_number_of_steps=3000 \
--model_variant="xception_65" \
--train_split="train" \
--atrous_rates=6 \
--atrous_rates=12 \
--atrous_rates=18 \
--output_stride=16 \
--decoder_output_stride=4 \
--train_crop_size=512 \
--train_batch_size=16 \
--dataset='my_data' \
--train_logdir='/home/chang/Desktop/logs' \
--dataset_dir='/home/chang/PycharmProjects/deeplab_test/models-master/research/deeplab/datasets/seg/tfrecord'
报错
File “/home/chang/PycharmProjects/deeplab_test/models-master/research/deeplab/datasets/data_generator.py”, line 300, in _preprocess_image
crop_width=self.crop_size[1],
IndexError: list index out of range
很明显，是生成输入数据时出了问题，别着急，去找问题所在。通过报错信息发现，是train在创建Dataset类的时候出现了问题，而这个Dataset类是在data_generator.py中定义的，那就去里面找相应的crop_size。
很简单，参数的传入应该是宽高两个元素的字符串，我是copy了别人的训练的指令，没有去看参数的说明，所以出了问题，这也提醒以后要细心。把–train_crop_size=512改成–train_crop_size=‘512,512’就可以了。
继续尝试，果然又报错了。
Unknown: Failed to get convolution algorithm. This is probably because cuDNN failed to initialize, so try looking to see if a warning log message was printed above.
是cuDNN的问题，这才意识到，配环境的时候nvcc -V成功之后就以为万事大吉了，竟然忘了装cuDNN，那就赶紧装呗。安装之后，再次运行，再次报了同样的错误，是因为在训练的时候没有指定显卡，于是，在train.py的开头加上下面的代码：
import os
os.environ['CUDA_VISIBLE_DEVICES'] = '/gpu:0'
再次train，成功开始训练。
如果出现如下情况
INFO:tensorflow:global_step/sec: 0
Killed
注意到train.py中有这样一段注解
# When fine_tune_batch_norm=True, use at least batch size larger than 12
# (batch size more than 16 is better). Otherwise, one could use smaller batch
# size and set fine_tune_batch_norm=False.
简而言之，如果你是在做fine_tune的话，batch_size设置的大一些，否则，设置的小一些，至于为什么，我不清楚，先照做就是了。
如果cmd里出现了这样的代码：
INFO:tensorflow:global step 10: loss = 5.1319 (24.375 sec/step)
I0407 18:29:12.471430 140694608754496 learning.py:507] global step 10: loss = 5.1319 (24.375 sec/step)
那么恭喜你，训练已经开始了。
眼看就要训练完了，为了复制这段贴到博客，我在终端里习惯性的按了ctrl+C，心态崩了。。。
3.2 flags 说明
按理说这一部分应该先介绍，但是我急于求成，先把代码跑通，再回过头来看具体的含义，以便接下来的调参工作。下面截取了一部分FLAG：
| FLAG | 含义 | Default |
|---|---|---|
| train_logdir | checkpoint等文件的保存路径 | None |
| log_steps | 每隔多少step显示日志信息 | 10 |
| save_interval_secs | 将模型写入磁盘的频率/sec | 1200 |
| save_summaries_secs | 保存summary的频率/sec | 600 |
| optimizer | 优化器选择 | momentum |
| learning_policy | 学习率策略 | poly |
| base_learning_rate | 基础学习率 | 0.0001 |
| learning_rate_decay_factor | 学习率衰减率 | 0.1 |
| learning_rate_decay_step | 隔多少步衰减学习率 | 2000 |
| training_number_of_steps | 训练的step总数 | 30000 |
| momentum | momentum超参数 | 0.9 |
| adam_learning_rate | adam学习率 | 0.001 |
| adam_epsilon | adam超参数epsilon | le-08 |
| train_batch_size | 批大小 | 8 |
| weight_decay | 权重衰减 | 0.00004 |
| train_crop_size | 图片裁剪的大小 | ‘513,513’ |
| tf_initial_checkpoint | 初始的checkpoint | None |
| slow_start_learning_rate | 学习率慢启动的初始 | 1e-4 |
| fine_tune_batch_norm | 是否对BN层的参数进行ne_tune | True |
| min_scale_factor | 数据增强尺度缩放时的最小缩放比 | 0.5 |
| max_scale_factor | 数据增强尺度缩放时的最大缩放比 | 2 |
| atrous_rates | deeplab算法参数，池化的孔率 | None |
| output_stride | 输入层到输出层，特征图缩小的比例 | 16 |
| dataset | 数据集的名称 | pascal_voc_seg |
| dataset_dir | 数据集的路径 | None |
4 分割结果可视化
在执行代码之前同样要在vis.py中加入指定GPU，不然还是会报cudnn的错
import os
os.environ['CUDA_VISIBLE_DEVICES'] = '/gpu:0'
然后在cmd中执行
python deeplab/vis.py \
--logtostderr --vis_split="val" \
--model_variant="xception_65" \
--atrous_rates=6 \
--atrous_rates=12 \
--atrous_rates=18 \
--outout_stride=16 \
--decoder_output_stride=4 \
--vis_crop_size="512,512" \
--dataset="my_data" \
--colormap_type="pascal" \
--checkpoint_dir="/home/chang/Desktop/logs" \
--vis_logdir = '/home/chang/Desktop' \
--dataset_dir='/home/chang/PycharmProjects/deeplab_test/models-master/research/deeplab/datasets/seg/tfrecord'

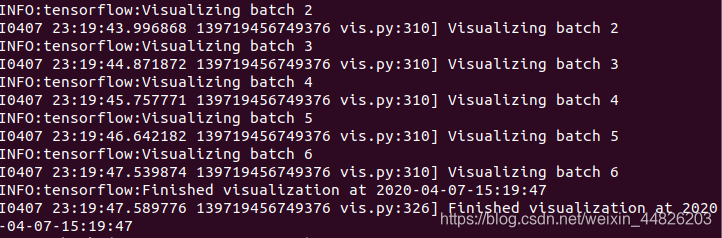

开始运行的提示信息如下:
可视化的结果会保存在vis_logdir路径下。
5 效果评估
同样的，先在代码里指定GPU，然后运行：
python deeplab/eval.py \
--logtostderr \
--eval_split="train" \
--model_variant="xception_65" \
--atrous_rates=6 \
--atrous_rates=12 \
--atrous_rates=18 \
--output_stride=16 \
--decoder_output_stride=4 \
--eval_crop_size='512,512' \
--dataset="my_data" \
--checkpoint_dir="/home/chang/Desktop/logs" \
--eval_logdir = '/home/chang/Desktop' \
--dataset_dir='/home/chang/PycharmProjects/deeplab_test/models-master/research/deeplab/datasets/seg/tfrecord'
报错
tensorflow.python.framework.errors_impl.InvalidArgumentError: assertion failed:
[`labels` out of bound] [Condition x < y did not hold element-wise:] [x (mean_iou/confusion_matrix/control_dependency:0) = ] [0 0 0...] [y (mean_iou/Cast_1:0) = ] [2]
参考博客https://blog.csdn.net/qq_36685744/article/details/85843257，修改eval.py如下：
# 166行左右
metric_map = {}
# 加入下面这一段
indices = tf.squeeze(tf.where(tf.less_equal(
labels, dataset.num_of_classes - 1)), 1)
labels = tf.cast(tf.gather(labels, indices), tf.int32)
predictions = tf.gather(predictions, indices)
# 结束
num_classes = dataset.num_of_classes
再次执行，再次报错：
tensorflow.python.framework.errors_impl.InvalidArgumentError: Incompatible shapes: [262144] vs. [92409]
[[node false_negatives/Mul (defined at deeplab/eval.py:199) ]]
Errors may have originated from an input operation.
Input Source operations connected to node false_negatives/Mul:
ToFloat (defined at deeplab/eval.py:151)
是tensor的shape不一致，其中这个262144是我定义的输入是512*512，遇到这个问题，我猜测是由于数据没有成功的读进来，后来用labelme重新对数据进行了标注之后，问题就解决了。
再次执行，再次报错：
QUIRES failed at spacetobatch_op.cc:219 : Invalid argument: padded_shape[0]=56 is not divisible by block_shape[0]=12
2020-04-20 17:05:10.794013: W tensorflow/core/framework/op_kernel.cc:1502] OP_REQUIRES failed at spacetobatch_op.cc:219 : Invalid argument: padded_shape[0]=80 is not divisible by block_shape[0]=18
这个是因为反向传播的过程中图片的大小出错。如果遇到这个问题，一般是图片的size没有设置好，需要仔细检查一下。
结束
到这里，利用的deeplab训练自己的数据，基本步骤就已经掌握了，接下来就是漫长的调参工作，以及对源码网络结构尝试进行修改。
如果你在训练过程中，遇到了本文没有提及到的问题，欢迎在下面留言，但是我可以很负责任的讲，我是新手！我也不会！
真的遇到解决不了的问题，第一好好再学一下tensorflow，补补基础，第二认真去看deeplab的源码，源码的注解写的非常清楚。
最后，如果本文对你有所帮助的话，记得点赞、投币、收藏，一键三连支持一下。那么我们下期再见。
