网络原理(三)——一文了解传输层UDP/TCP协议

传输层

端口号

端口号(Port)标识了一个主机上进行通信的不同的应用程序;
在这里插入图片描述
在TCP/IP协议中, 用 “源IP”, “源端口号”, “目的IP”, “目的端口号”, “协议号” 这样一个五元组来标识一个通信(可以通过netstat -n查看);
在这里插入图片描述

端口号范围划分

  • 0 - 1023: 知名端口号, HTTP, FTP, SSH等这些广为使用的应用层协议, 他们的端口号都是固定的.
  • 1024 - 65535: 操作系统动态分配的端口号. 客户端程序的端口号, 就是由操作系统从这个范围分配的.

知名端口号

有些服务器是非常常用的, 为了使用方便, 人们约定一些常用的服务器, 都是用以下这些固定的端口号:

  • ssh服务器, 使用22端口
  • ftp服务器, 使用21端口
  • telnet服务器, 使用23端口
  • http服务器, 使用80端口
  • https服务器, 使用443
    执行下面的命令, 可以看到知名端口号
cat /etc/services
netstat

netstat是一个用来查看网络状态的重要工具.

  • 语法:netstat [选项]
  • 功能:查看网络状态
  • 常用选项:
    • n 拒绝显示别名,能显示数字的全部转化成数字
    • l 仅列出有在 Listen (监听) 的服務状态
    • p 显示建立相关链接的程序名
    • t (tcp)仅显示tcp相关选项
    • u (udp)仅显示udp相关选项
    • a (all)显示所有选项,默认不显示LISTEN相关
pidof

在查看服务器的进程id时非常方便.

  • 语法:pidof [进程名]
  • 功能:通过进程名, 查看进程id

UDP协议

UDP协议端格式

在这里插入图片描述

  • 16位UDP长度, 表示整个数据报(UDP首部+UDP数据)的最大长度;
  • 如果校验和出错, 就会直接丢弃;

UDP的特点

  • 无连接: 知道对端的IP和端口号就直接进行传输, 不需要建立连接;
  • 不可靠: 没有确认机制, 没有重传机制; 如果因为网络故障该段无法发到对方, UDP协议层也不会给应用层返回任何错误信息;
  • 面向数据报: 不能够灵活的控制读写数据的次数和数量;

面向数据报

应用层交给UDP多长的报文, UDP原样发送, 既不会拆分, 也不会合并;

  • 用UDP传输100个字节的数据:如果发送端调用一次sendto, 发送100个字节, 那么接收端也必须调用对应的一次recvfrom, 接收100个字节; 而不能循环调用10次recvfrom, 每次接收10个字节;

UDP的缓冲区

  • UDP没有真正意义上的发送缓冲区. 调用sendto会直接交给内核, 由内核将数据传给网络层协议进行后续的传输动作;
  • UDP具有接收缓冲区. 但是这个接收缓冲区不能保证收到的UDP报的顺序和发送UDP报的顺序一致; 如果缓冲区满了, 再到达的UDP数据就会被丢弃;
  • UDP的socket既能读, 也能写, 这个概念叫做全双工

UDP使用注意事项

UDP协议首部中有一个16位的最大长度. 也就是说一个UDP能传输的数据最大长度是64K(包含UDP首部).

  • 如果我们需要传输的数据超过64K, 就需要在应用层手动的分包, 多次发送, 并在接收端手动拼装;

基于UDP的应用层协议

  • NFS: 网络文件系统
  • TFTP: 简单文件传输协议
  • DHCP: 动态主机配置协议
  • BOOTP: 启动协议(用于无盘设备启动)
  • DNS: 域名解析协议
    当然, 也包括你自己写UDP程序时自定义的应用层协议;

TCP协议

TCP全称为 “传输控制协议”.对数据的传输进行一个详细的控制。

TCP协议格式

在这里插入图片描述

  • 源/目的端口号: 表示数据是从哪个进程来, 到哪个进程去;
  • 32位序号/32位确认号:进行包序管理
  • 4位TCP报头长度: 表示该TCP头部有多少个32位bit(有多少个4字节); 所以TCP头部最大长度是15 * 4 = 60
  • 6位标志位:
    • URG: 紧急指针是否有效
    • ACK: 确认号是否有效
    • PSH: 提示接收端应用程序立刻从TCP缓冲区把数据读走
    • RST: 对方要求重新建立连接; 我们把携带RST标识的称为复位报文段
    • SYN: 请求建立连接; 我们把携带SYN标识的称为同步报文段
    • FIN: 通知对方, 本端要关闭了, 我们称携带FIN标识的为结束报文段
  • 16位窗口大小:用来避免丢包的一种方式
  • 16位校验和: 发送端填充, CRC校验. 接收端校验不通过, 则认为数据有问题. 此处的检验和不光包含TCP首部, 也包含TCP数据部分.–二进制反码求和
  • 16位紧急指针: 标识哪部分数据是紧急数据;
  • 40字节头部选项: 通常用于通信双方协商一些信息的时候使用

确认应答(ACK)机制

在这里插入图片描述
TCP将每个字节的数据都进行了编号. 即为序列号.
在这里插入图片描述
每一个ACK都带有对应的确认序列号, 意思是告诉发送者, 我已经收到了哪些数据; 下一次你从哪里开始发.

超时重传机制

在这里插入图片描述

  • 主机A发送数据给B之后, 可能因为网络拥堵等原因, 数据无法到达主机B;
  • 如果主机A在一个特定时间间隔内没有收到B发来的确认应答, 就会进行重发;
    主机A没收到B发送的确认应答ACK,有可能是丢失确认ACK包
    在这里插入图片描述

因此主机B会收到很多重复数据. 那么TCP协议需要能够识别出那些包是重复的包, 并且把重复的丢弃掉.
这时候我们可以利用前面提到的序列号, 就可以很容易做到去重的效果.

超时的时间如何确定?
  • 最理想的情况下, 找到一个最小的时间, 保证 “确认应答一定能在这个时间内返回”.
  • 但是这个时间的长短, 随着网络环境的不同, 是有差异的.
  • 如果超时时间设的太长, 会影响整体的重传效率;
  • 如果超时时间设的太短, 有可能会频繁发送重复的包;
TCP为了保证无论在任何环境下都能比较高性能的通信, 因此会动态计算这个最大超时时间.
  • Linux中(BSD Unix和Windows也是如此), 超时以500ms为一个单位进行控制, 每次判定超时重发的超时时间都是500ms的整数倍.
  • 如果重发一次之后, 仍然得不到应答, 等待 2*500ms 后再进行重传.
  • 如果仍然得不到应答, 等待 4*500ms 进行重传. 依次类推, 以指数形式递增.
  • 累计到一定的重传次数, TCP认为网络或者对端主机出现异常, 强制关闭连接.

连接管理机制

在正常情况下, TCP要经过三次握手建立连接, 四次挥手断开连接
在这里插入图片描述

服务端状态转化:
  • [CLOSED -> LISTEN] 服务器端调用listen后进入LISTEN状态, 等待客户端连接;
  • [LISTEN -> SYN_RCVD] 一旦监听到连接请求(同步报文段), 就将该连接放入内核等待队列中, 并向客户端发送SYN确认报文.
  • [SYN_RCVD -> ESTABLISHED] 服务端一旦收到客户端的确认报文, 就进入ESTABLISHED状态, 可以进行读写数据了.
  • [ESTABLISHED -> CLOSE_WAIT] 当客户端主动关闭连接(调用close), 服务器会收到结束报文段, 服务器返回确认报文段并进入CLOSE_WAIT;
  • [CLOSE_WAIT -> LAST_ACK] 进入CLOSE_WAIT后说明服务器准备关闭连接(需要处理完之前的数据); 当服务器真正调用close关闭连接时, 会向客户端发送FIN, 此时服务器进入LAST_ACK状态, 等待最后一个ACK到来(这个ACK是客户端确认收到了FIN)
  • [LAST_ACK -> CLOSED] 服务器收到了对FIN的ACK, 彻底关闭连接.
客户端状态转化:
  • [CLOSED -> SYN_SENT] 客户端调用connect, 发送同步报文段;
  • [SYN_SENT -> ESTABLISHED] connect调用成功, 则进入ESTABLISHED状态, 开始读写数据;
  • [ESTABLISHED -> FIN_WAIT_1] 客户端主动调用close时, 向服务器发送结束报文段, 同时进入FIN_WAIT_1;
  • [FIN_WAIT_1 -> FIN_WAIT_2] 客户端收到服务器对结束报文段的确认, 则进入FIN_WAIT_2, 开始等待服务器的结束报文段;
  • [FIN_WAIT_2 -> TIME_WAIT] 客户端收到服务器发来的结束报文段, 进入TIME_WAIT, 并发出LAST_ACK;
  • [TIME_WAIT -> CLOSED] 客户端要等待一个2MSL(Max Segment Life, 报文最大生存时间)的时间, 才会进入CLOSED状态.
TIME_WAIT
  • TCP协议规定,主动关闭连接的一方要处于TIME_ WAIT状态,等待两个MSL(maximum segment lifetime)的时间后才能回到CLOSED状态.
  • 我们使用Ctrl-C终止了server, 所以server是主动关闭连接的一方, 在TIME_WAIT期间仍然不能再次监听同样的server端口;
  • MSL在RFC1122中规定为两分钟,但是各操作系统的实现不同, 在Centos7上默认配置的值是60s;
  • 可以通过 cat /proc/sys/net/ipv4/tcp_fin_timeout 查看msl的值;
为什么是TIME_WAIT的时间是2MSL?
  • MSL是TCP报文的最大生存时间, 因此TIME_WAIT持续存在2MSL的话就能保证在两个传输方向上的尚未被接收或迟到的报文段都已经消失(否则服务器立刻重启, 可能会收到来自上一个进程的迟到的数据, 但是这种数据很可能是错误的);
  • 同时也是在理论上保证最后一个报文可靠到达(假设最后一个ACK丢失, 那么服务器会再重发一个FIN. 这时虽然客户端的进程不在了, 但是TCP连接还在, 仍然可以重发LAST_ACK);

滑动窗口

刚才我们讨论了确认应答策略, 对每一个发送的数据段, 都要给一个ACK确认应答. 收到ACK后再发送下一个数据段.这样做有一个比较大的缺点, 就是性能较差. 尤其是数据往返的时间较长的时候.

一次发送多条数据, 就可以大大的提高性能(其实是将多个段的等待时间重叠在一起了).
在这里插入图片描述

  • 窗口大小指的是无需等待确认应答而可以继续发送数据的最大值. 上图的窗口大小就是4000个字节(四个段).
  • 发送前四个段的时候, 不需要等待任何ACK, 直接发送;
    -收到第一个ACK后, 滑动窗口向后移动, 继续发送第五个段的数据; 依次类推;
  • 操作系统内核为了维护这个滑动窗口, 需要开辟 发送缓冲区 来记录当前还有哪些数据没有应答; 只有确认应答过的数据, 才能从缓冲区删掉;
  • 窗口越大, 则网络的吞吐率就越高;
    在这里插入图片描述

数据包丢失如何重传?

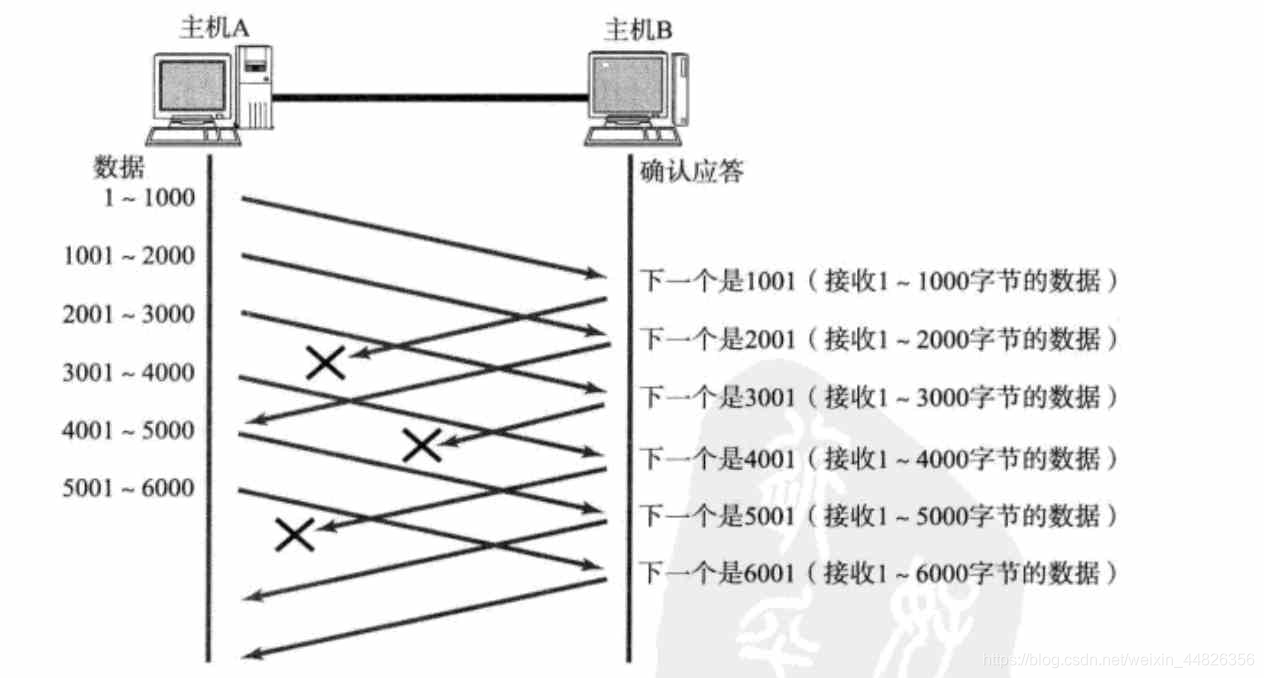

情况1数据包到达,ACK丢失在这里插入图片描述

这种情况下, 部分ACK丢了并不要紧, 因为可以通过后续的ACK进行确认;

情况2数据包丢失

在这里插入图片描述

  • 当某一段报文段丢失之后, 发送端会一直收到 1001 这样的ACK, 就像是在提醒发送端 "我想要的是 1001"一样;
  • 如果发送端主机连续三次收到了同样一个 “1001” 这样的应答, 就会将对应的数据 1001 - 2000 重新发送;
  • 这个时候接收端收到了 1001 之后, 再次返回的ACK就是7001了(因为2001 - 7000)接收端其实之前就已经收到了, 被放到了接收端操作系统内核的接收缓冲区中;
    这种机制被称为 “高速重发控制”(也叫 “快重传”).

流量控制

接收端处理数据的速度是有限的. 如果发送端发的太快, 导致接收端的缓冲区被打满, 这个时候如果发送端继续发送,就会造成丢包, 继而引起丢包重传等等一系列连锁反应.
因此TCP支持根据接收端的处理能力, 来决定发送端的发送速度. 这个机制就叫做流量控制(Flow Control);

  • 接收端将自己可以接收的缓冲区大小放入 TCP 首部中的 “窗口大小” 字段, 通过ACK端通知发送端;
  • 窗口大小字段越大, 说明网络的吞吐量越高;
  • 接收端一旦发现自己的缓冲区快满了, 就会将窗口大小设置成一个更小的值通知给发送端;
  • 发送端接收到这个窗口之后, 就会减慢自己的发送速度;
  • 如果接收端缓冲区满了, 就会将窗口置为0; 这时发送方不再发送数据, 但是需要定期发送一个窗口探测数据段, 使接收端把窗口大小告诉发送端.
    在这里插入图片描述
    TCP首部40字节选项中还包含了一个窗口扩大因子M, 实际窗口大小是 窗口字段的值左移 M 位;

拥塞控制

虽然TCP中滑动窗口能够高效可靠的发送大量的数据. 但是如果在刚开始阶段就发送大量的数据, 仍然可能引发问题.
因为网络上有很多的计算机, 可能当前的网络状态就已经比较拥堵. 在不清楚当前网络状态下, 贸然发送大量的数据,是很有可能引起雪上加霜的.
TCP引入 慢启动 机制, 先发少量的数据, 探探路, 摸清当前的网络拥堵状态, 再决定按照多大的速度传输数据;
在这里插入图片描述

  • 此处引入一个概念成为拥塞窗口发送开始的时候, 定义拥塞窗口大小为1;
  • 每次收到一个ACK应答, 拥塞窗口加1;
  • 每次发送数据包的时候, 将拥塞窗口和接收端主机反馈的窗口大小做比较, 取较小的值作为实际发送的窗口;

像上面这样的拥塞窗口增长速度, 是指数级别的. 慢启动 只是指初使时慢, 但是增长速度非常快.

  • 为了不增长的那么快, 因此不能使拥塞窗口单纯的加倍.
  • 此处引入一个叫做慢启动的阈值
  • 当拥塞窗口超过这个阈值的时候, 不再按照指数方式增长, 而是按照线性方式增长
    在这里插入图片描述
  • 当TCP开始启动的时候, 慢启动阈值等于窗口最大值;
  • 在每次超时重发的时候, 慢启动阈值会变成原来的一半, 同时拥塞窗口置回1;

少量的丢包, 我们仅仅是触发超时重传; 大量的丢包, 我们就认为网络拥塞;
当TCP通信开始后, 网络吞吐量会逐渐上升; 随着网络发生拥堵, 吞吐量会立刻下降;
拥塞控制, 归根结底是TCP协议想尽可能快的把数据传输给对方, 但是又要避免给网络造成太大压力的折中方案.

延迟应答

如果接收数据的主机立刻返回ACK应答, 这时候返回的窗口可能比较小.

  • 假设接收端缓冲区为1M. 一次收到了500K的数据; 如果立刻应答, 返回的窗口就是500K;
  • 但实际上可能处理端处理的速度很快, 10ms之内就把500K数据从缓冲区消费掉了;
  • 在这种情况下, 接收端处理还远没有达到自己的极限, 即使窗口再放大一些, 也能处理过来;
  • 如果接收端稍微等一会再应答, 比如等待200ms再应答, 那么这个时候返回的窗口大小就是1M;

窗口越大, 网络吞吐量就越大, 传输效率就越高. 我们的目标是在保证网络不拥塞的情况下尽量提高传输效率;

  • 数量限制: 每隔N个包就应答一次;
  • 时间限制: 超过最大延迟时间就应答一次;
  • 具体的数量和超时时间, 依操作系统不同也有差异; 一般N取2, 超时时间取200ms;
    在这里插入图片描述

捎带应答

在延迟应答的基础上, 我们发现, 很多情况下, 客户端服务器在应用层也是 “一发一收” 的. 意味着客户端给服务器说了 “How are you”, 服务器也会给客户端回一个 “Fine, thank you”; 那么这个时候ACK就可以搭顺风车, 和服务器回应的 “Fine, thank you” 一起回给客户端
在这里插入图片描述

面向字节流

创建一个TCP的socket, 同时在内核中创建一个发送缓冲区和一个接收缓冲区;

  • 调用write时, 数据会先写入发送缓冲区中;
  • 如果发送的字节数太长, 会被拆分成多个TCP的数据包发出;
  • 如果发送的字节数太短, 就会先在缓冲区里等待, 等到缓冲区长度差不多了, 或者其他合适的时机发送出去;
  • 接收数据的时候, 数据也是从网卡驱动程序到达内核的接收缓冲区;
  • 然后应用程序可以调用read从接收缓冲区拿数据;

另一方面, TCP的一个连接, 既有发送缓冲区, 也有接收缓冲区, 那么对于这一个连接, 既可以读数据, 也可以写数据. 这个概念叫做 全双工。
由于缓冲区的存在, TCP程序的读和写不需要一一匹配, 例如:

  • 写100个字节数据时, 可以调用一次write写100个字节, 也可以调用100次write, 每次写一个字节;
  • 读100个字节数据时, 也完全不需要考虑写的时候是怎么写的, 既可以一次read 100个字节, 也可以一次read一个字节, 重复100次;

TCP异常情况

  • 进程终止: 进程终止会释放文件描述符, 仍然可以发送FIN. 和正常关闭没有什么区别.
  • 机器重启: 和进程终止的情况相同.
  • 机器掉电/网线断开: 接收端认为连接还在, 一旦接收端有写入操作, 接收端发现连接已经不在了, 就会进行reset. 即使没有写入操作, TCP自己也内置了一个保活定时器, 会定期询问对方是否还在. 如果对方不在, 也会把连接释放.

另外, 应用层的某些协议, 也有一些这样的检测机制. 例如HTTP长连接中, 也会定期检测对方的状态. 例如QQ, 在QQ断线之后, 也会定期尝试重新连接.
