用MATLAB画多边形并写入DXF文件

最近想画个螺旋电感，希望通过控制参数批量生成。于是研究了一下编程实现，流程是这样的：在MATLAB中生成图形，得到每个点的坐标，而后写入DXF文件，最后在版图编辑器里再导入DXF文件生成版图。

1.生成圆形双层螺旋

仅做示范，这样的螺旋电感是没法通过DRC的。部分代码参考自这里。

实现思路：先画第一条线，增大半径再画出第二条线，为了形成一个包围结构，第二条线的坐标是倒序的，最后要加上起始点。

% plot spiral
pos = [0 0 ;  % startpoint
       15 0 ] ;  % endpoint
nturns = 5 ; % number of turns (integer value)

dp = diff(pos,1,1) ; % Coordinate difference
R = hypot(dp(1), dp(2)) ; % distance
phi0 = atan2(dp(2), dp(1)) ; % angle
phi = linspace(0, nturns*2*pi, 100) ;
r = linspace(0, R, numel(phi)) ;
x = pos(1,1) + r .* cos(phi + phi0) ; % first line x
y = pos(1,2) + r  .* sin(phi + phi0) ; % first line y

% second line
lw=0.5; % line width
x1 = pos(1,1) + (r+lw) .* cos(phi + phi0) ; % secone line x
y1 = pos(1,2) + (r+lw)  .* sin(phi + phi0) ; % secone line y

px=[x flip(x1) 0]; % combine x
py=[y flip(y1) 0]; % combine y
plot(px,py,'r-') ; % plot

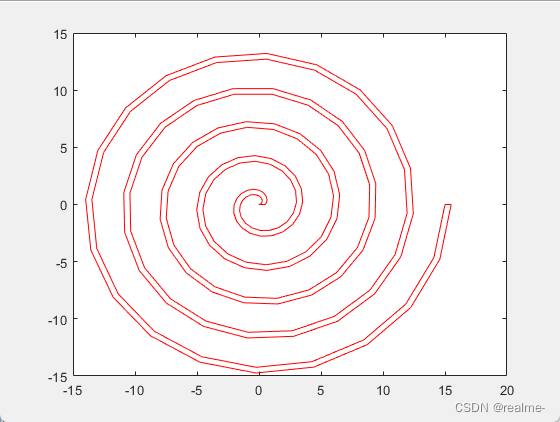

运行结果如下：

2.写入DXF文件

从这里下载DXF的支持库，使用方法可参考自带的示例文件。这里要将多边形写入DXF文件，继续在上述代码的下方添加以下代码

addpath=('Path to DXFLib');
FID = dxf_open('spiral.dxf');
pz=zeros(size(px));
dxf_polyline(FID,px',py',pz');
dxf_close(FID);

两点说明：仅需二维平面的图形，所以Z=0；画多边形需要列向量，需要将行向量转置。

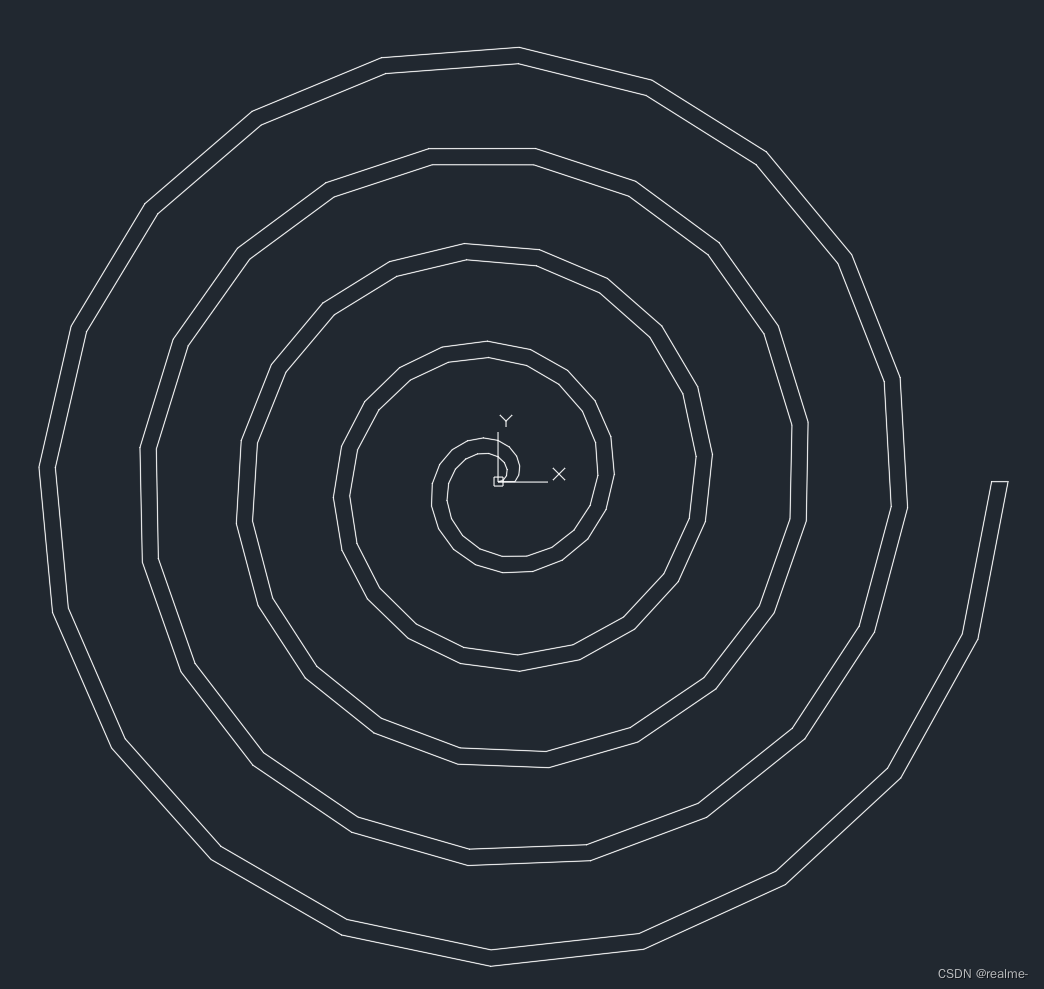

用AutoCAD打开生成的文件如下
