SolidWorks结构件无法剪裁和延伸的问题

最新推荐文章于 2024-11-08 12:58:55 发布
最新推荐文章于 2024-11-08 12:58:55 发布
阅读量1w 收藏 5
点赞数 2
文章标签： SolidWorks 结构件 剪裁 延伸
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_44834086/article/details/124628741
版权

1、点击“编辑特征”；
在这里插入图片描述
2、取消勾选“应用边角处理”；
在这里插入图片描述
在这里插入图片描述
3、点击“确定”，退出“编辑特征”；
在这里插入图片描述

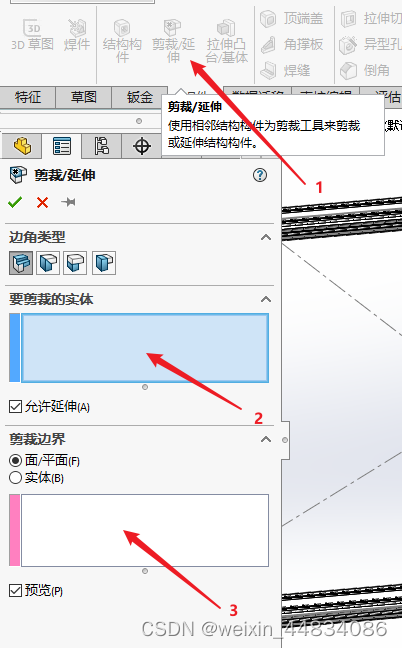

4、点击“剪裁/延伸”，依次选择要裁剪的实体及裁剪边界，即可。
在这里插入图片描述
