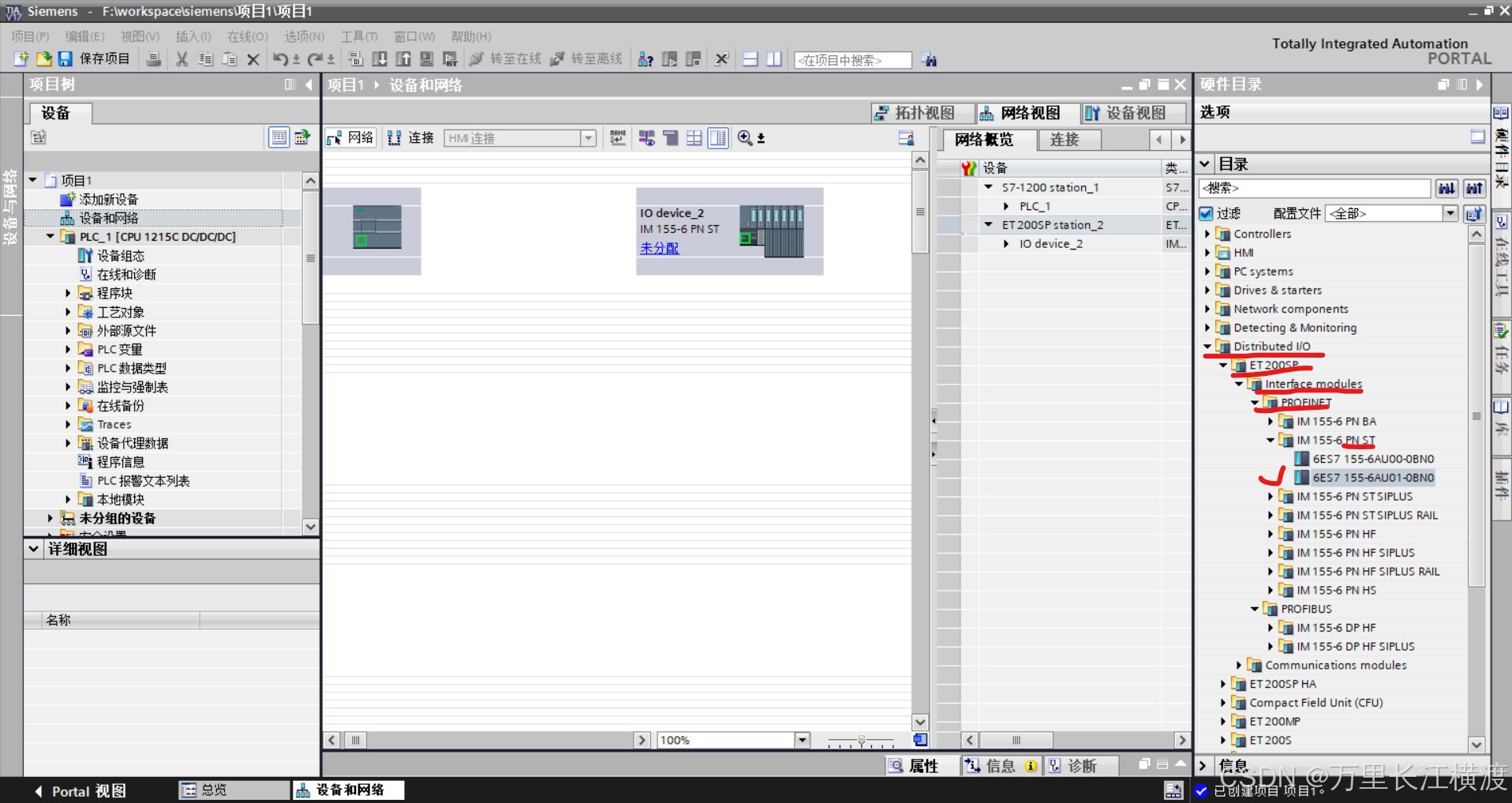

1、在设备和网络中,添加ET200SP设备

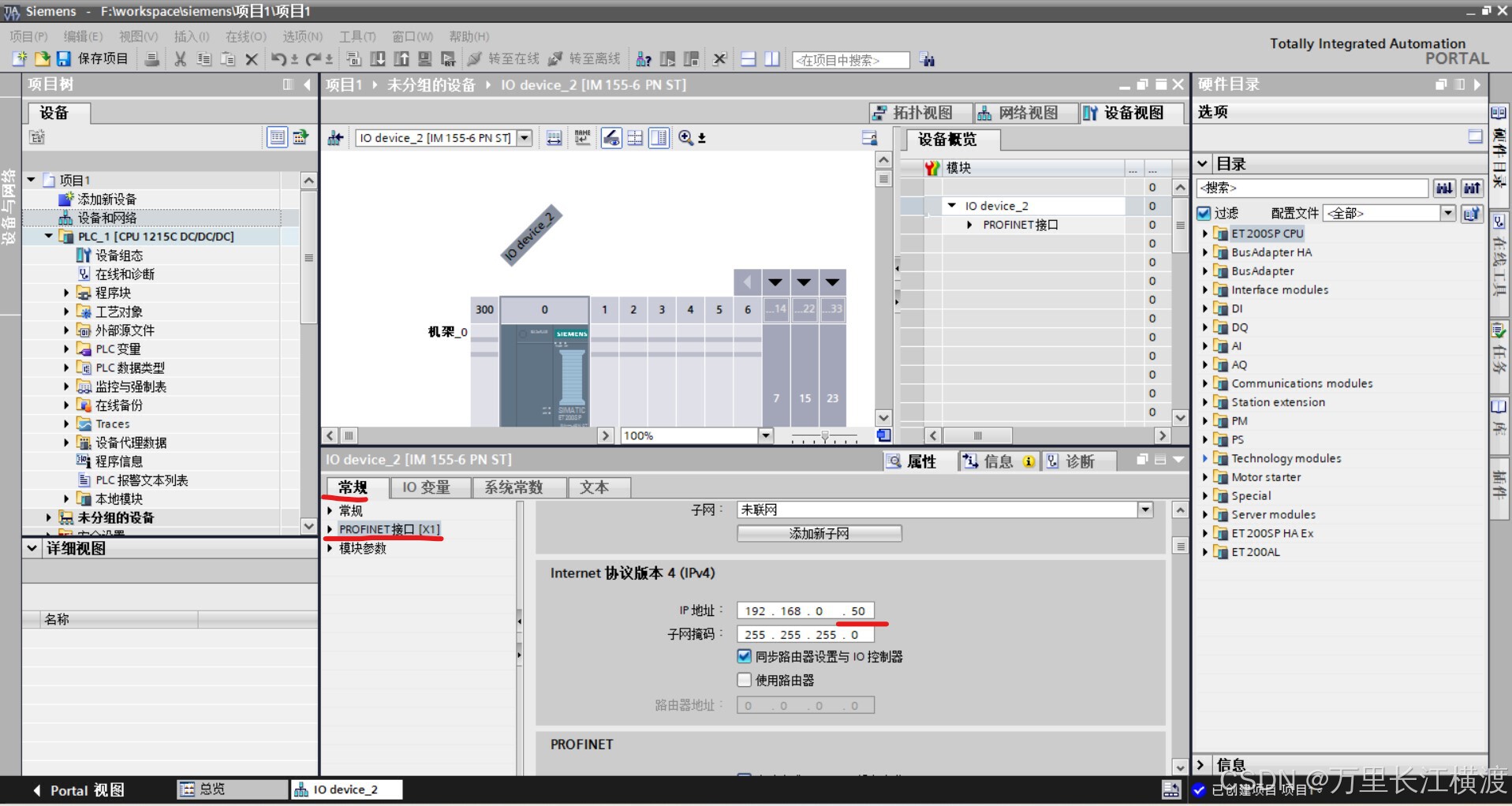

2、修改模块的IP地址
【总结】
项目中的IP地址公司要制定工艺规范,所有的设备都规范统一,
如CPU本体从192.168.0.1开始,依次递增1
ET200SP模块从192.168.0.50开始,依次递增1
V90伺服模块从192.168.0.100开始,依次递增1
笔记本电脑的以太网地址固定192.168.0.250
这样打开控制柜,一看过去就能知道所有设备的IP地址,且不会混乱

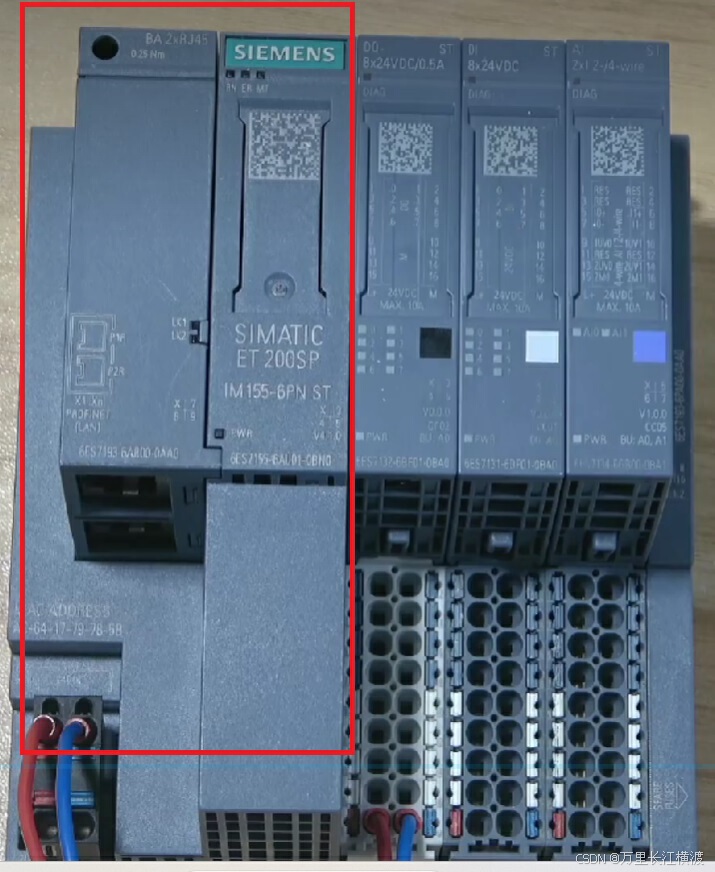

3、本体实物
红色为ET200SP实物,右侧的子模块还需要后续继续添加

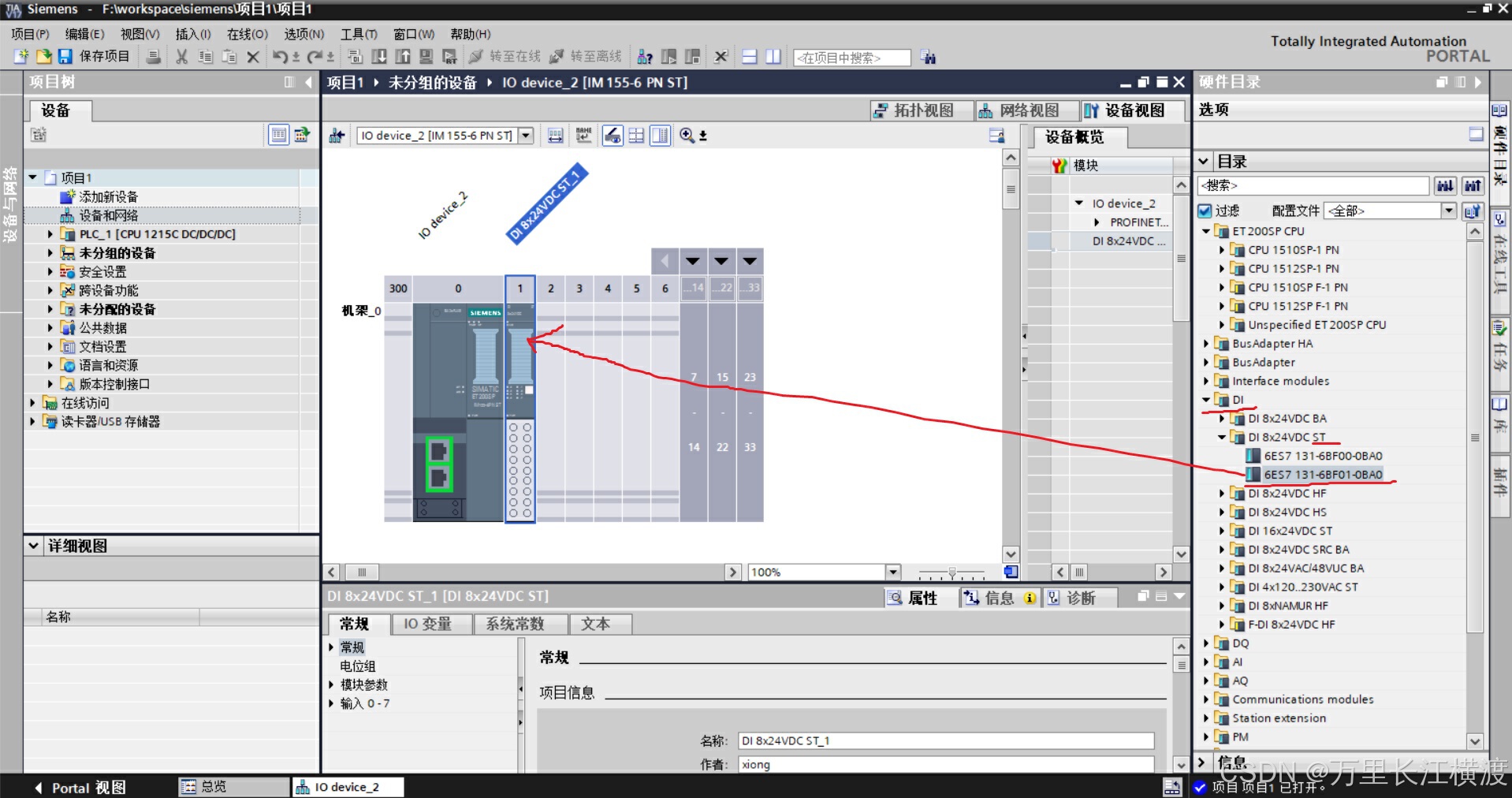

4、添加输入子模块
注意,添加的子模块要与ET200SP相匹配,如之前选择的是ET200SP ST标准版,子模块也要选用标准版
5、修改子模块的电位组

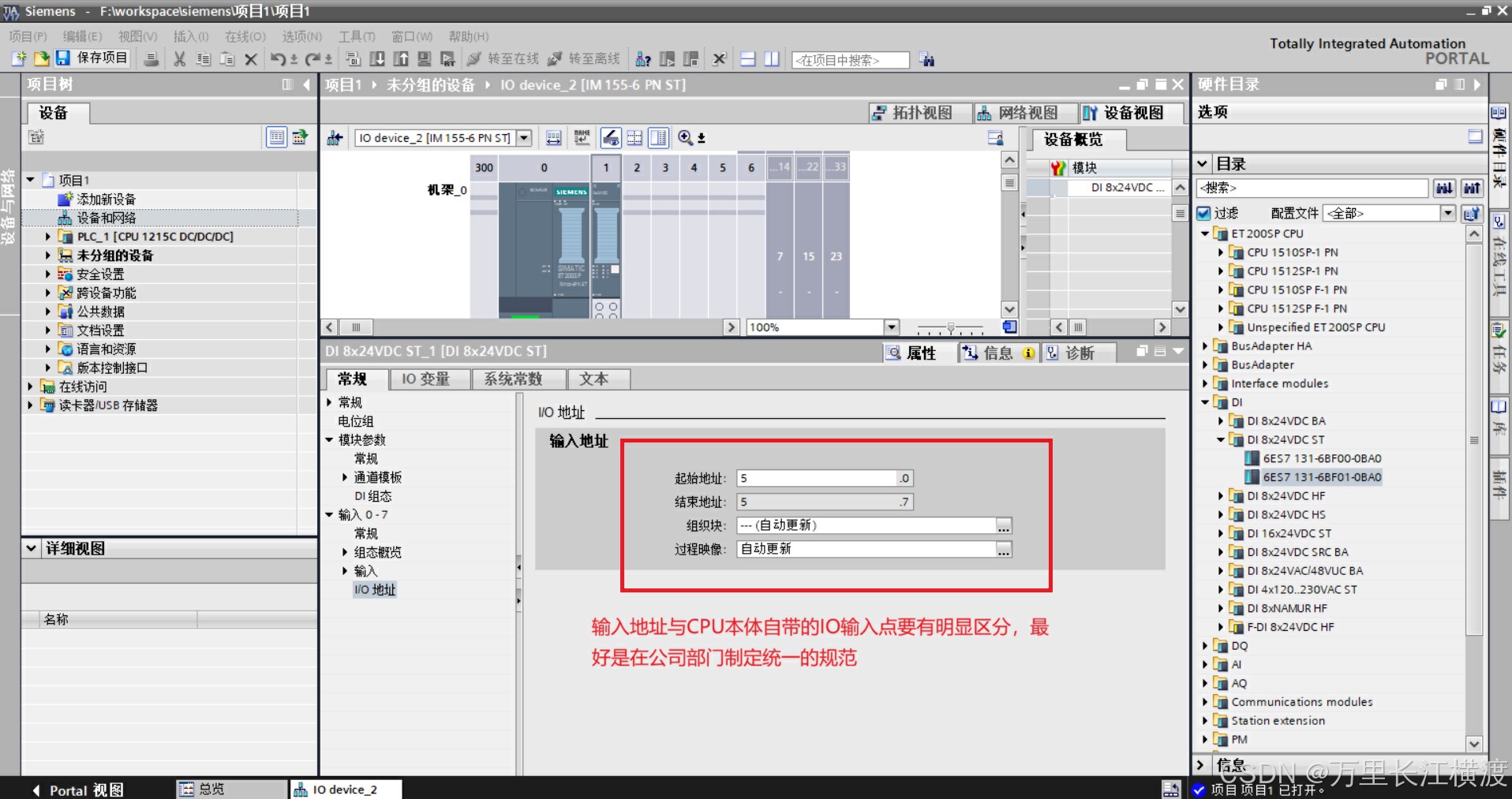

6、修改子模块的IO地址
子模块的输入地址要与CPU本体产生明显的差异,后续编程过程中,一看到这种input地址就知道来源于分布式IO,而不需要去数,同时也便于后期设备上电对IO,以及后的设备故障排查。

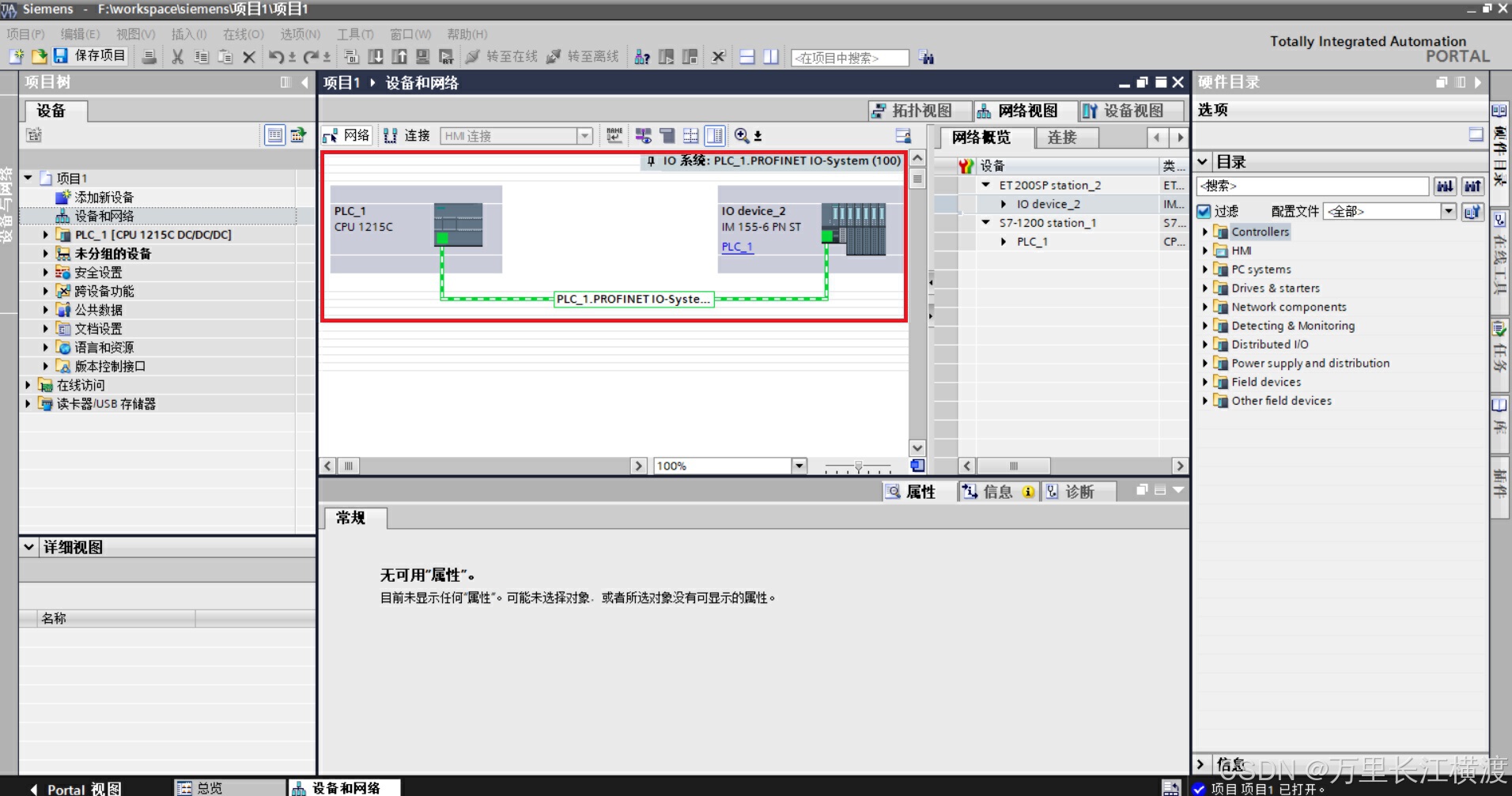

7、继续添加子模块之后,在连接网络设备
至此组态完成,可以开始你的demo
