硬件配置
在这里插入图片描述

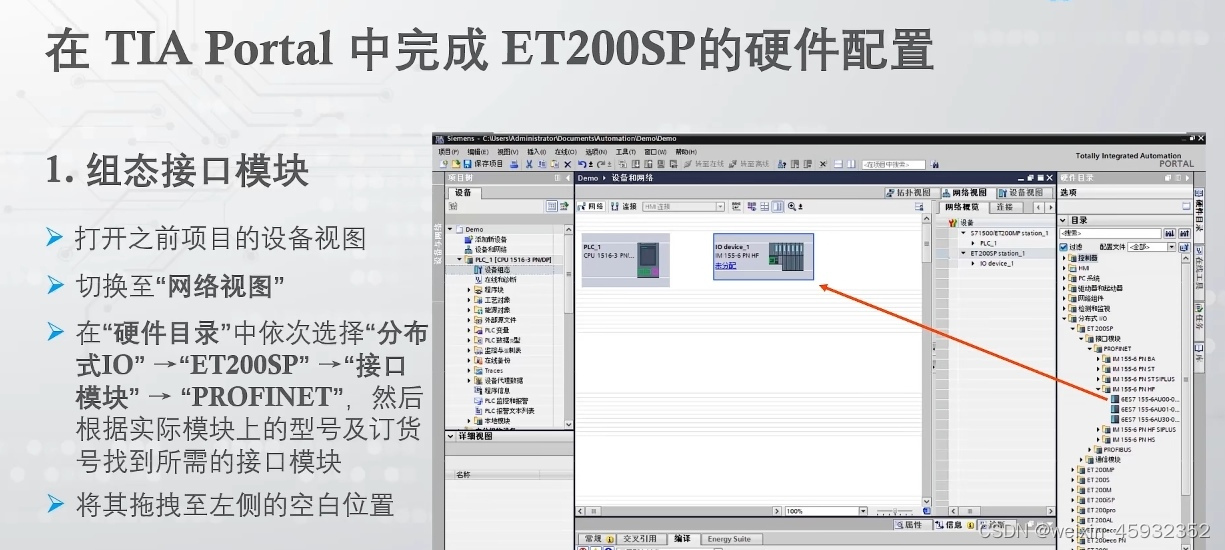

一定要切换到网络视图才能找到对应模块

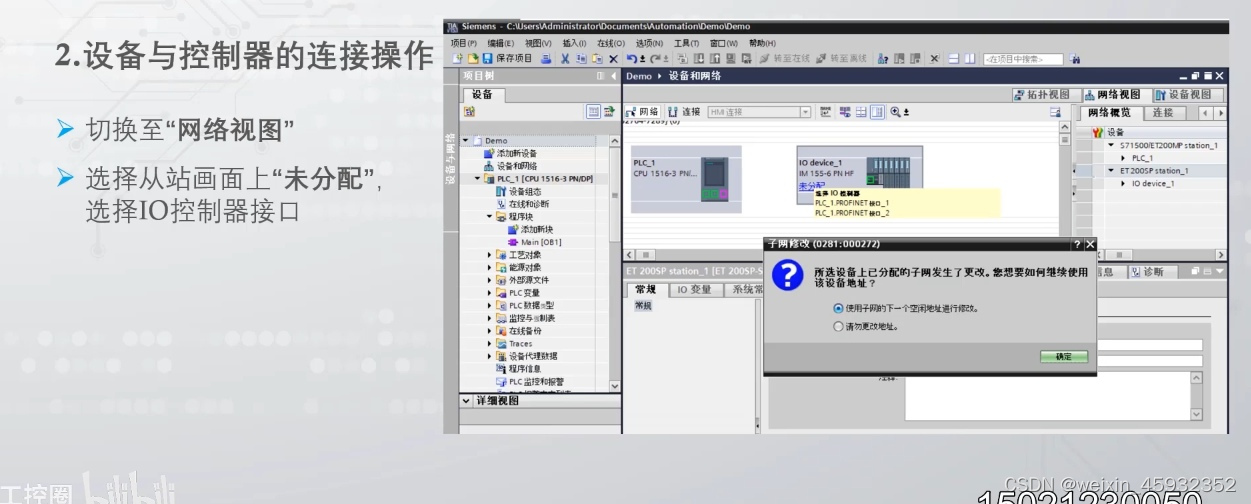

切换到从站的设备视图进行模块的添加和配置
在这里插入图片描述
在这里插入图片描述

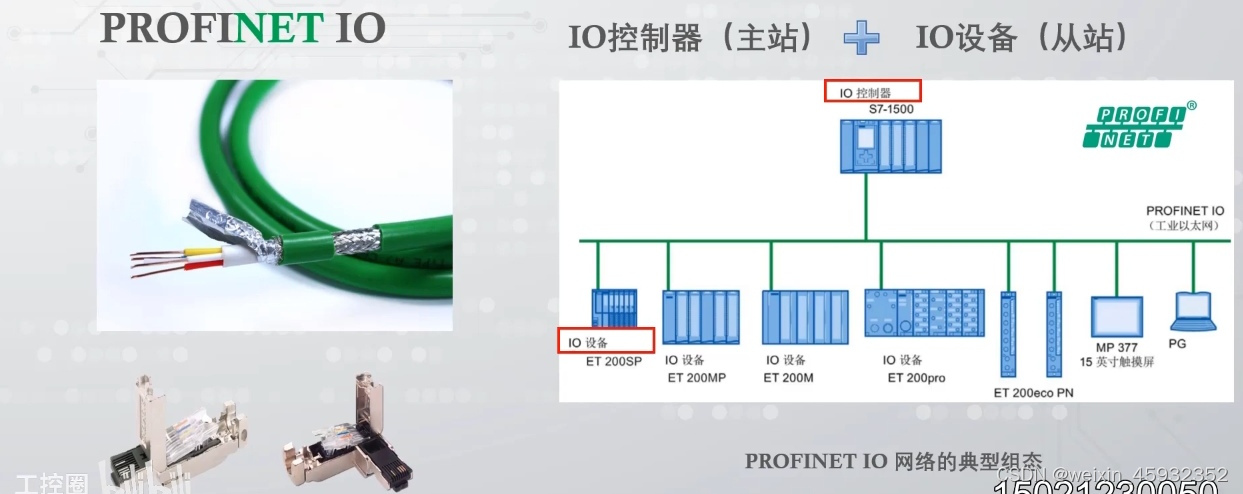

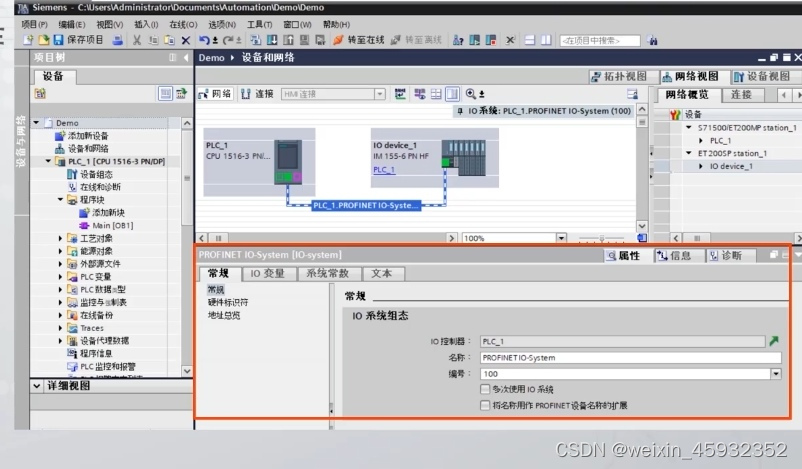

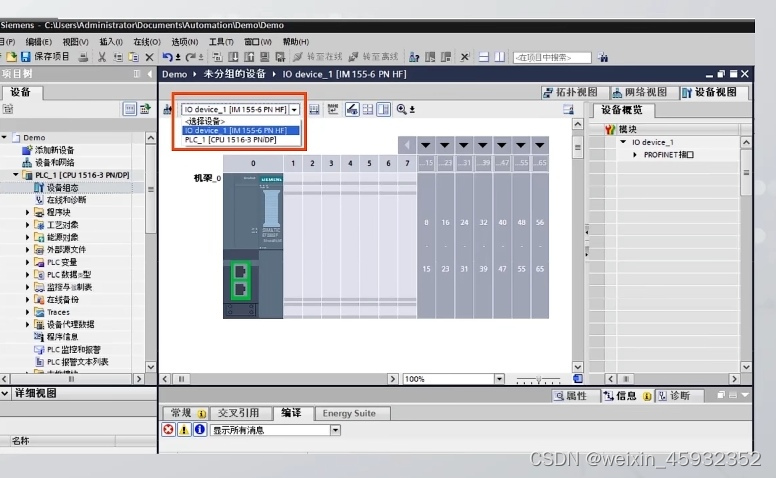

切换视图（主站/从站）
在这里插入图片描述

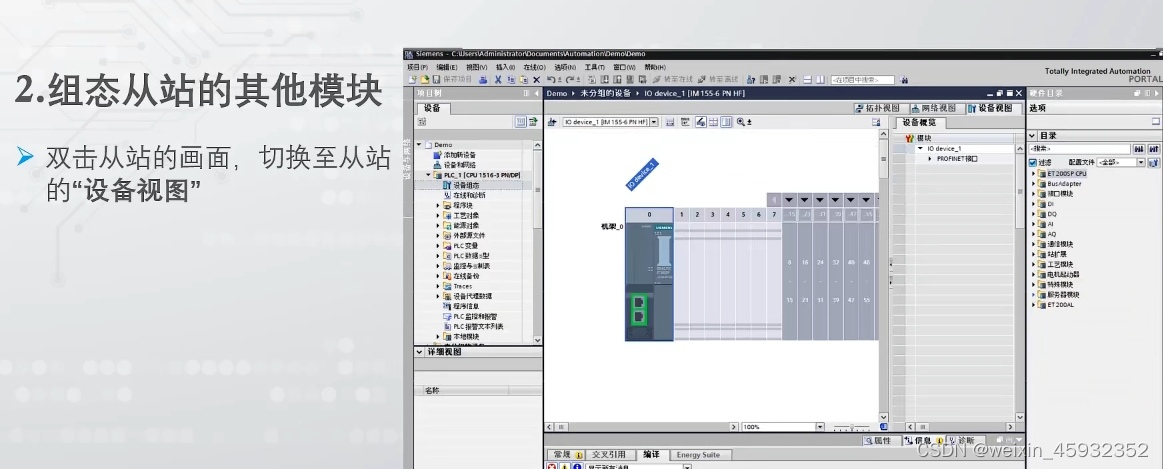

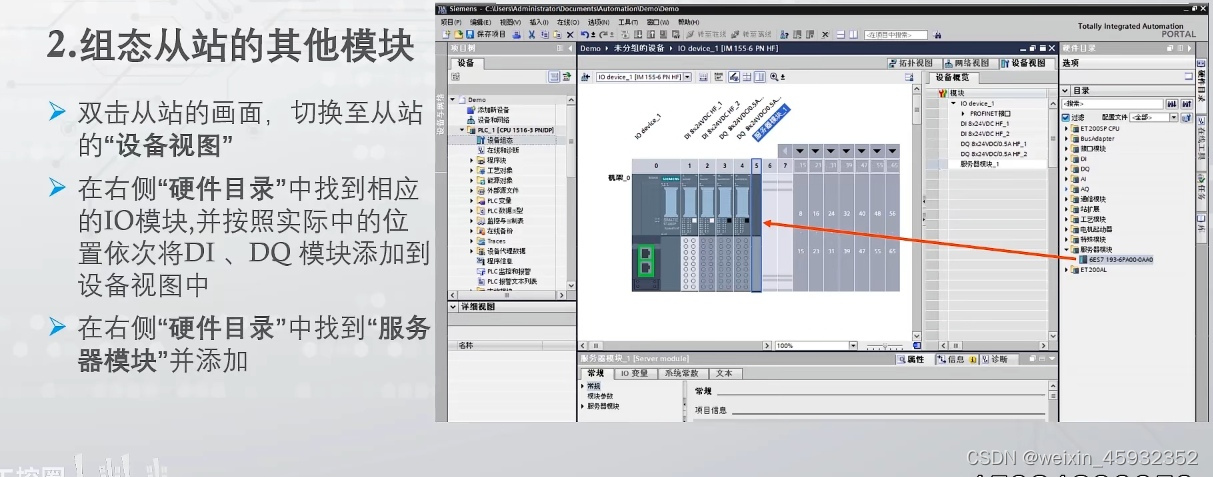

从站要添加“服务器模块”
在这里插入图片描述

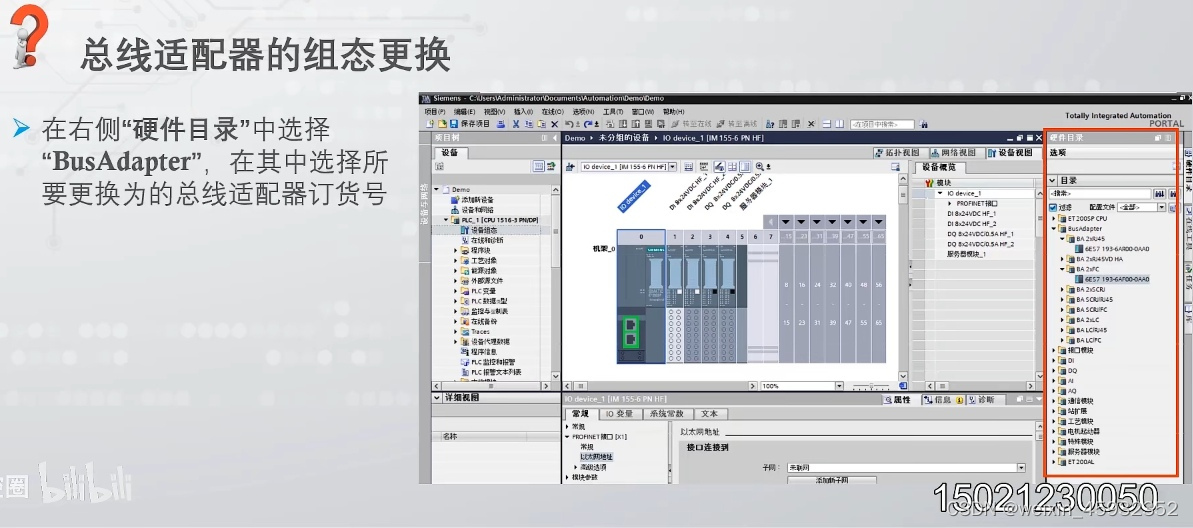

更改总线适配器模块
在这里插入图片描述

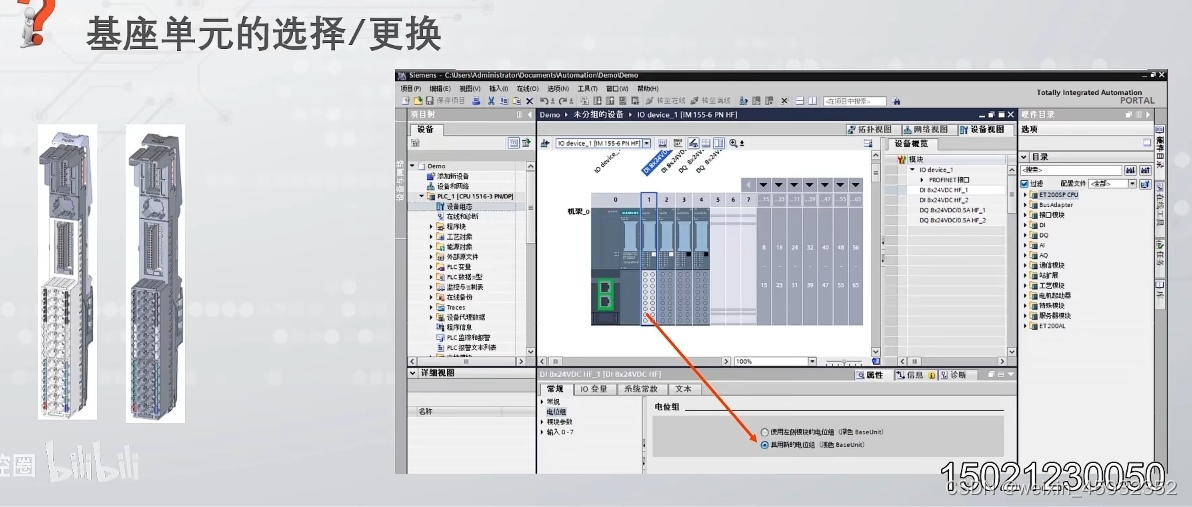

更改基座单元
在这里插入图片描述

信号模块的配置（与主站连接通信）
profinet通讯
在这里插入图片描述

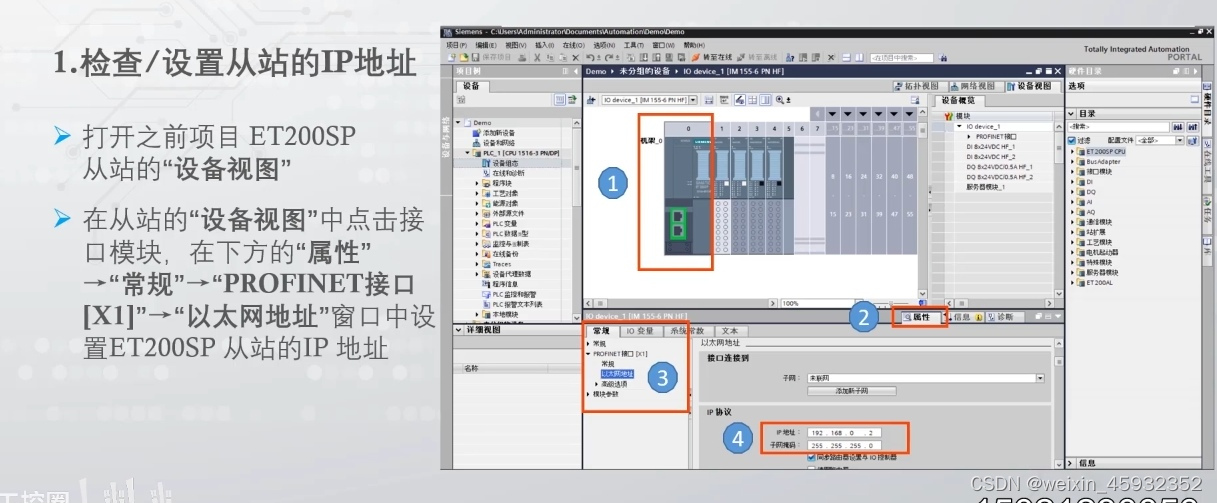

1.设置从站IP地址
在这里插入图片描述
2.网络连接
在这里插入图片描述
连接成功
在这里插入图片描述

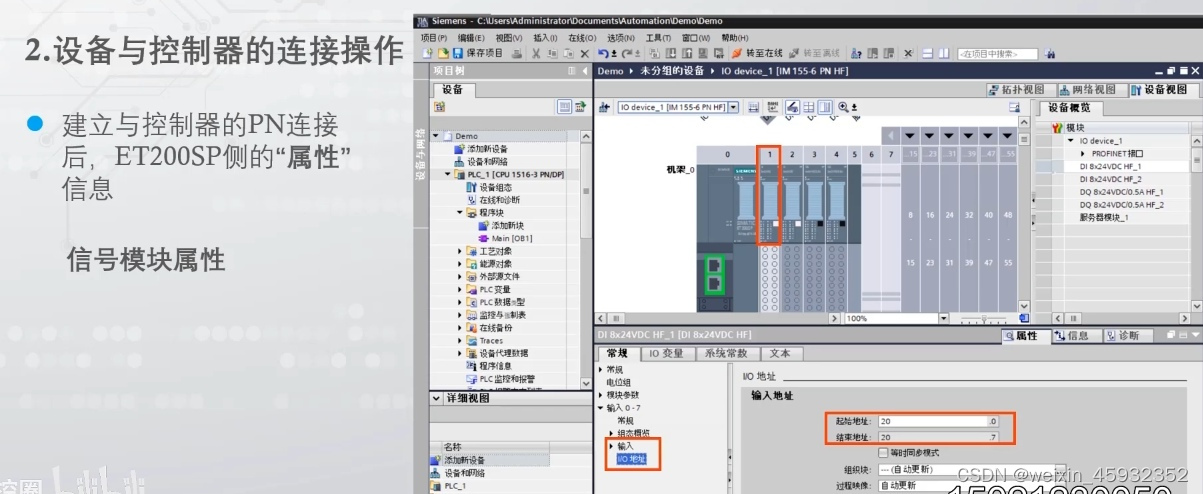

连接成功后，信号模块才有地址
在这里插入图片描述
