运算器的基本组成及操作过程

运算器的基本组成

ACC：累加器；ALU算数逻辑单元；X操作寄存器；MQ乘商寄存器。

核心为ALU
ACC和X为两个寄存器，用于数据的输入，ACC也能保存结果
由于乘法操作结果较长，会把增加出来的部分放到MQ

各个组成部分执行运算时，要存放的数据：
加法与减法类似：

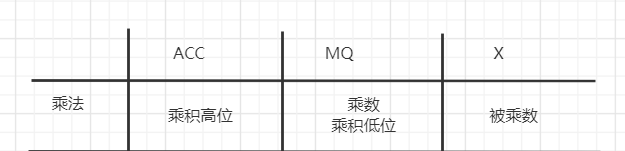

乘法：

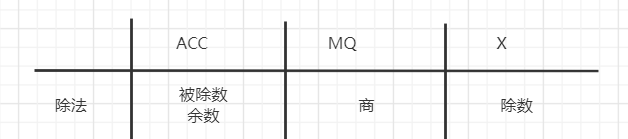

除法：

加法操作

①初态：ACC中要保存 被加数
②假设加法指令中，加数的地址为M，那么取出M中的数据放到X寄存器中，即 [M]->X
③由ALU执行加法，最后放到ACC中

减法操作

减法操作与加法操作一样

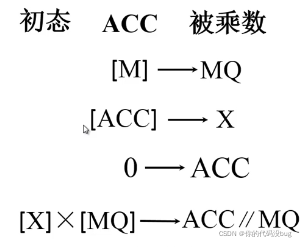

乘法操作

①初态：被乘数放在ACC中
②假设乘法指令中，乘数的地址为M，那么[M]->MQ
③根据约定，被乘数要放到X中，所以[ACC]->X
④乘法通过累加和移位进行，所以要让ACC保存累加的内容。在这之前，要将ACC清零，即0->ACC
⑤[X]×[MQ]->ACC//MQ
“//”表示寄存器的连接关系

这些过程的先后顺序由控制器控制

除法操作

①ACC中保存被除数
②假设除法指令中，除数保存在地址M中，那么[M]->X
③ALU执行除法运算，商存在MQ中，余数放在ACC中

可以看到乘法和除法中用到了MQ，乘法用MQ保存乘数，除法用MQ保存商，所以叫做乘商寄存器
