电源管理集成电路PMIC

• PMIC（Power Management Integrated Circuit，电源管理集成电路）是一种高度集成的芯片，专门用于管理电子设备的电源分配、转换、监控和保护。
• PMIC的核心功能
  1、 电压的转换与调节
  DC-DC转换器（降压/升压）：将输入电压转换为不同电平（如5V转1.8V）
  LDO（低压差线性稳压器）：提供低噪声的稳定电压，适用于敏感电路（如射频模块）
  2、电源分配，多路输出：
  为系统中不同模块（CPU、内存、传感器等）提供独立的电源轨，按需供电。
  3、电池管理
  充电控制（快充协议支持）、电量监测、过充/过放保护、电池健康状态监测。
  4、能效优化
  动态调整电压/频率（DVFS），睡眠模式控制，降低待机功耗。
  5、保护机制
  过压、过流、过热保护，确保系统安全运行。
• PMIC 的应用场景
  1、移动设备：智能手机、平板电脑、可穿戴设备（管理电池寿命与多电压需求）。
  2、嵌入式系统：物联网设备、工业控制器（高效电源整合）。
  3、高性能计算：服务器、GPU（管理多核处理器的高电流需求）。
  4、汽车电子：车载信息娱乐系统、ADAS（满足严苛的可靠性标准）。
• PMIC 的优势
  集成化：取代分立元件，减少PCB面积，简化设计。
  高效能：采用先进拓扑（如同步整流）和工艺，提升转换效率（>90%）。
  智能化：支持I²C/SPI通信，实现软件可配置的电源策略。

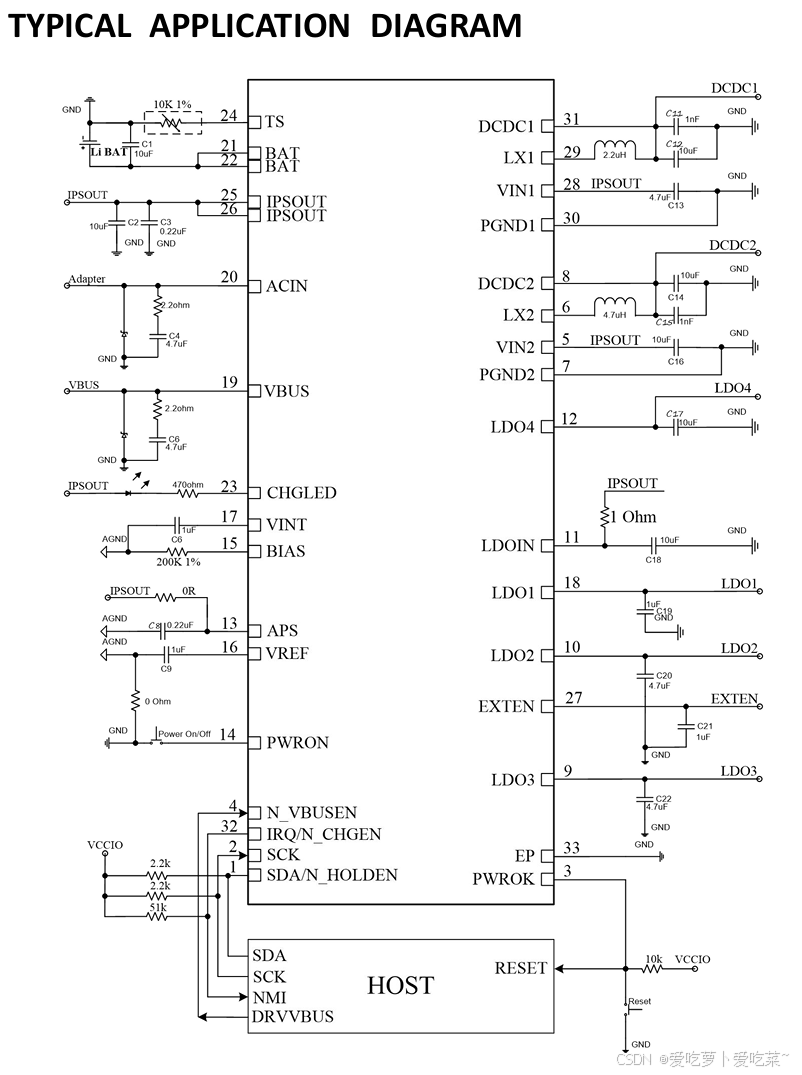

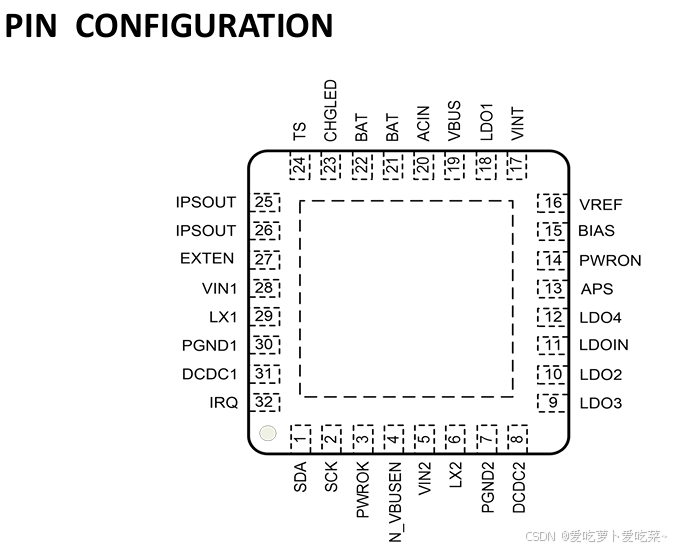

• 设计实例
  芯智汇，X-power-AXP系列


• 总结
  PMIC是现代电子设备的“能源中枢”，通过高效集成与智能管理，显著提升系统性能和可靠性，是电路设计中不可或缺的关键组件。
