咸鱼Maya笔记—NURBS边界

---

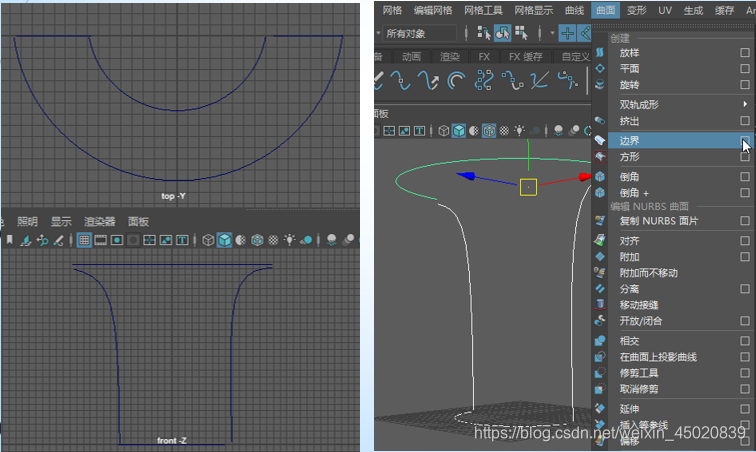

打开Maya应用程序，在顶视图和前视图中，利用“曲线/曲面”工具架中的“EP 曲线工具”创建出如下所示的多条曲线。依次选择创建的多条曲线，单击菜单栏中“曲面>边界”后的设置按钮。

使用以下选项可设置在选择“曲面 > 边界”(Surfaces > Boundary)时发生的情况。

曲线顺序(Curve Ordering)

• 自动(Automatic)
  创建带内部决定过程的边界。“作为选定项”(As Selected)会导致曲线选择顺序确定生成的曲面。

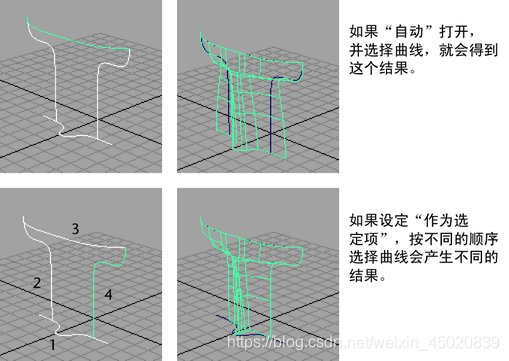

在下图中，在选定“自动”(Automatic)的情况下通过选择曲线来创建第一个曲面。当选项设置为“作为选定项”(As Selected)，同时以不同顺序选择曲线时，创建第二个曲面。

公用端点(Common End Points)

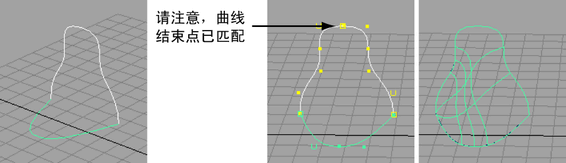

“公用端点”(Common End Points)选项用于决定是否应在创建边界曲面前匹配结束点。

• 如果选择“可选”(Optional)，将创建该曲面，即使曲线结束点不匹配。这是默认设置。

• 如果选择“必需”(Required)，将仅在曲线结束点完全匹配的情况下构建边界曲面。


• 若要确保结束点匹配，请记住在绘制曲线时从“状态行”(Status Line)选择捕捉模式。

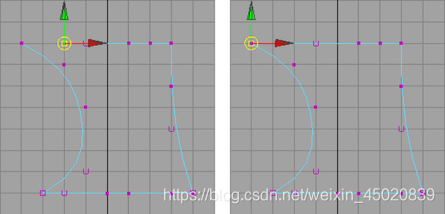

若要在绘制曲线后匹配结束点：

• 启用捕捉模式，例如，“捕捉到栅格”(Snap to grids)。
• 选择要移动的编辑点或 CV。
• 选择“移动工具”(Move Tool)并拖动以捕捉到同一位置。

结束点容差(End Point Tolerance)
如果选择“必需”(Required)作为“公用端点”(Common End Point)选项，可以更改结束点的“结束点容差”(End Point Tolerance)值以设定其被视为重合时的接近程度。

• “全局”(Global)容差可以使 Maya 使用“首选项”(Preferences)窗口的“设置”(Settings)区域中的“位置”(Positional)值。

• “局部”(Local)容差用于输入新值覆盖“首选项”(Preferences)窗口中的“位置”(Positional)值。
