用个小案例来熟悉一下之前讲的操作。
设计物体要考虑实际情况，尤其我们后面要给传感器设计外壳，更需要精细。先考虑一下尺寸。一般桌子有一个桌面和4条腿。假设桌面尺寸是60805，
腿是5560。ok我们来动手操作一下（123D尺寸单位为mm）

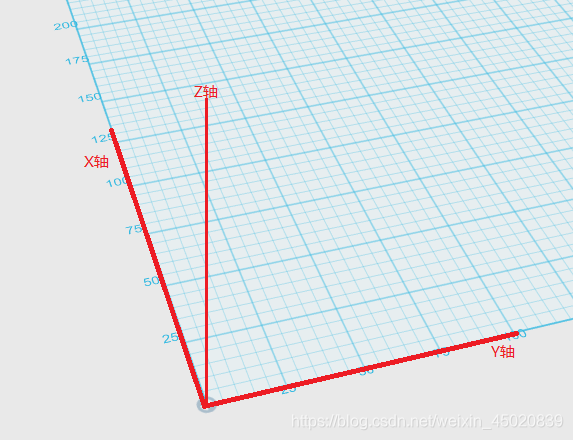

首先确认一下123D的轴方向
桌腿
-

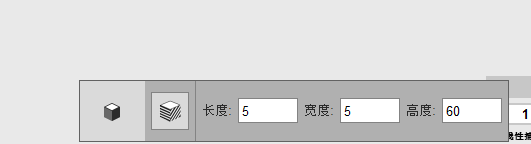

先建立一个长方体，尺寸设置为5x5x60
-

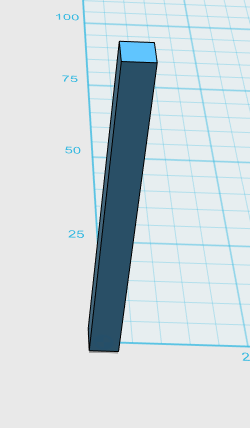

把它放置在原点。靠近原点时会自动吸附。
-

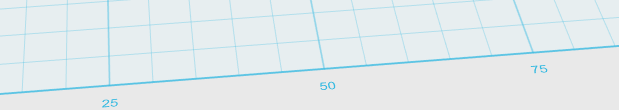

接下来在创建3根同样尺寸的长方体，放置的位置不同。滚动鼠标中键，放大显示，会发现栅格有明显的区域划分，每一个小格代表5个单位。
-

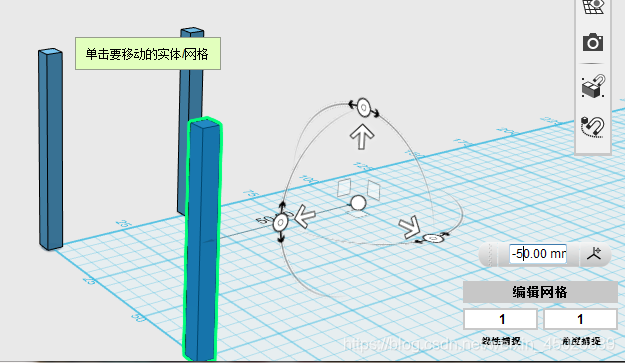

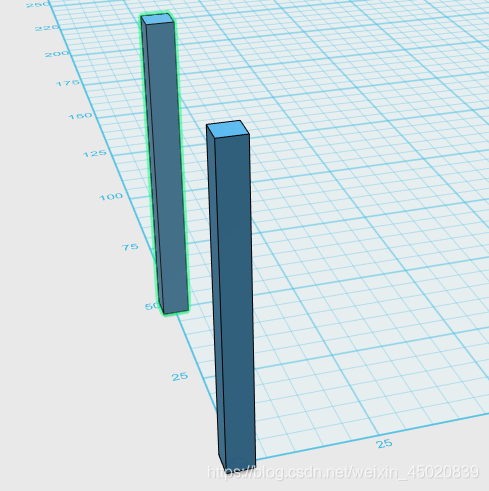

在X轴方向，50的位置放一个长方体。点击原来的长方体，快捷键CTRL+C复制，然后CTRL+V ，会出现如下选择。
-
默认方向是X轴选择方向，输入距离即可（咱先用着后面详细说明）
-

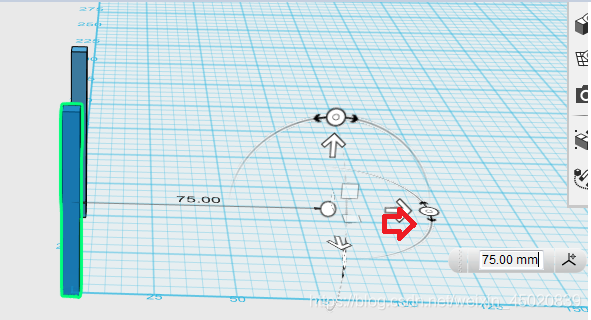

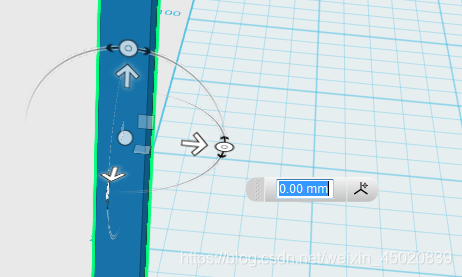

第三根柱子选择第一根柱子，复制粘贴，然后点击Y轴方将的箭头挪动到75MM的位置。
-
第四根选择第三根调整X轴距离即可
-
桌子腿完成了
桌面

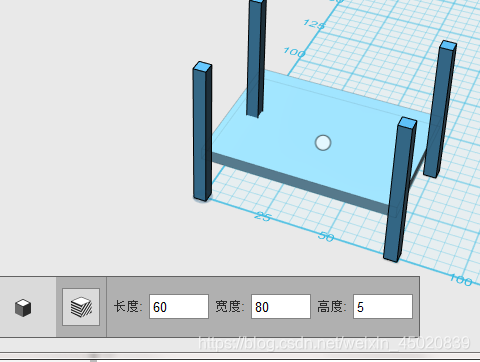

- 桌面建立和桌子腿一样，建立一个60805的长方体，不要确认。

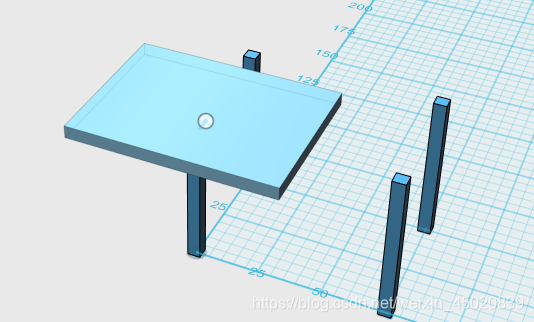

- 白色小球捕捉到桌腿上的界面边缘时，桌面与栅格平行，点击确认后，调整大概位置，剩下的细节可以按键盘的方向键进行调整。
添加材质
为了更好看一些，我们给他添加材质

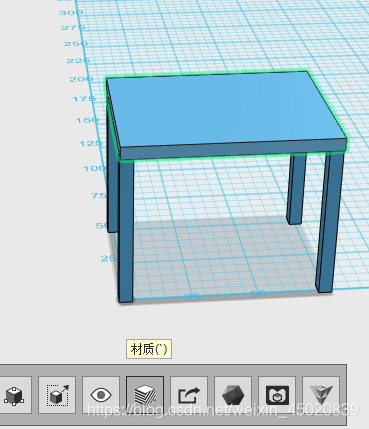

选中桌面，在下面出现的菜单中选择材质

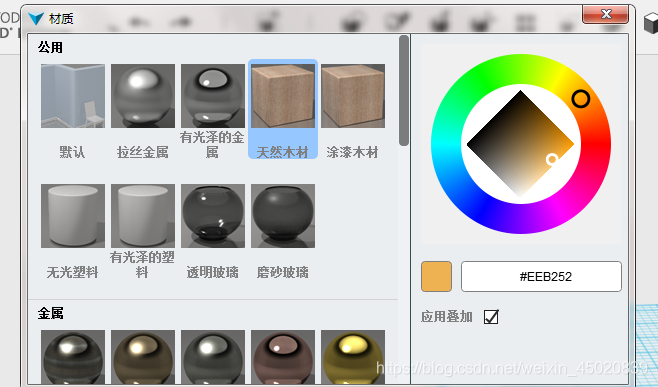

选择后会出现材质对话框，选择“天然木材”
根据感觉选择颜色
选择下面4条腿，添加材质。桌子就完成了
