风向，NNE表示北西北，根据风向的定义，从方位角在337.5°±11.25°范围内吹来的风的风向都记为NNW。

已于 2023-11-27 14:36:06 修改
阅读量4.9k 收藏 4
点赞数
分类专栏： 大屏 文章标签： javascript
于 2023-11-27 14:34:45 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_45024453/article/details/134644187
版权
文章介绍了如何使用JavaScript和ECharts库在气象观测中创建一个显示风速和风向变化的24小时曲线图，包括风向的方位表示法和数据处理方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

理论：

在气象观测中，风向是指风的来向，地面风向用十六个方位表示，在气象服务过程中一般用汉语表述，在专业领域用英文字母表示，分别是：北（N）、东北东（NNE）、东北（NE）、东东北（ENE）、东（E）、东东南（ESE）、东南（SE）南东南（SSE）、南（S）、南西南（SSW）、西南（SW）、西西南（WSW）、西（W）、西西北（WNW）、西北（NW）、北西北（NNW）。根据风向的定义，从方位角在337.5°±11.25°范围内吹来的风的风向都记为NNW。

图表：

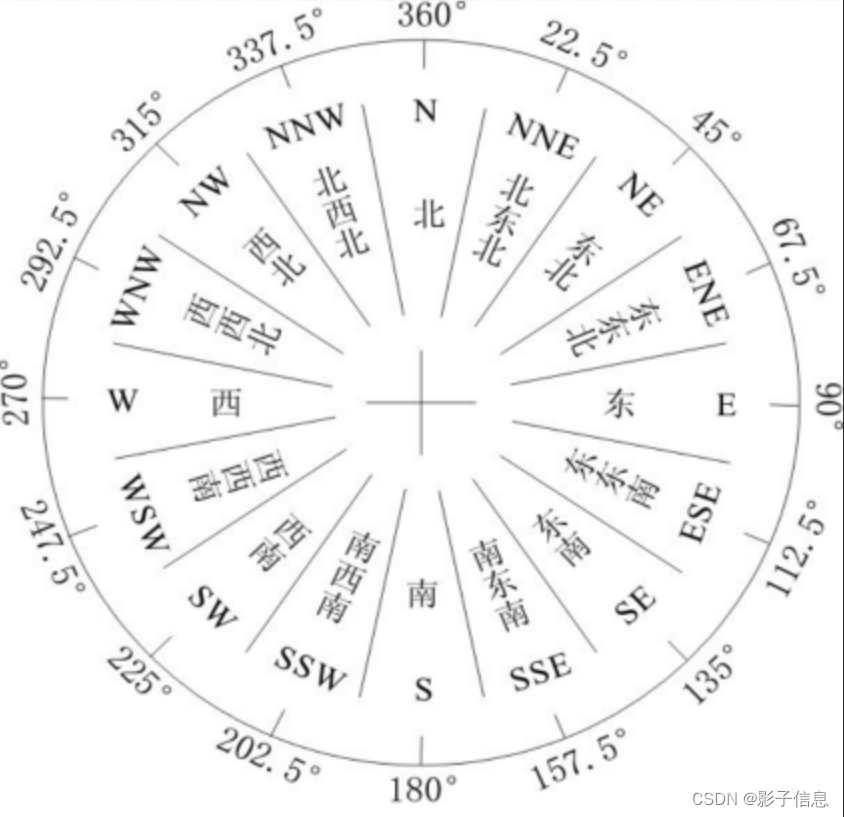

风向表

 代码：

 /**
     * 绘制24小时数据的曲线图-风速+风向
     * @param {object}
     * fs
     * fx
     * paramData
     */
    drawFengsuChart: function (fs, fx, paramData) {
        if (fs.length == 0) return
        var arrowSize = 12
        let option = {
            backgroundColor: "rgba(48, 65, 90, 1)",
            // title: {
            //     text:  '风向风速信息',
            //     left: 'center'
            // },
            grid: {
                top: 40,
                bottom: 80,
                // left: 30,
                // right: 20
            },
            tooltip: {
                trigger: 'axis',
                formatter: function (params) {
                    var ws = params[0].value[1];
                    if (!ws) {
                        ws = "无数据";
                    }
                    var wd = params[0].value[2];
                    if (wd == null) {
                        wd = "无数据";
                    } else {
                        var num = (params[0].value[2] + 11.24) / 22.5;
                        var index = Math.floor(num < 16 ? num : (num - 16));
                        var list = ['N', 'NNE', 'NE', 'ENE', 'E', 'ESE', 'SE', 'SSE', 'S', 'SSW', 'SW', 'WSW', 'W', 'WNW', 'NW', 'NNW'];
                        wd = list[index] + "," + params[0].value[2] + "°";
                    }
                    return [
                        echarts.format.formatTime('yyyy-MM-dd', params[0].value[0]) +
                        ' ' + echarts.format.formatTime('hh:mm', params[0].value[0]),
                        '风速：' + ws,
                        '风向：' + wd
                    ].join('<br>');
                }
            },
            legend: {
                textStyle: {
                    color: "#ffffff"
                },
                right: 10,
                top: 5,
                // top: '5%',
                // left: '50%',
                // selectedMode:false,//禁用点击
                data: ['风向(°)', '风速(m/s)']
            },
            xAxis: {
                type: 'time',
                // maxInterval: 3600 * 1000 * 24,
                splitNumber: 6,
                splitLine: {
                    lineStyle: {
                        color: '#ddd'
                    }
                },
                axisLine: {
                    onZero: false,
                    show: true,
                    lineStyle: {
                        color: "#ffffff"
                    },
                    symbol: ['none', 'arrow']
                },
                axisLabel: {
                    color: "#ffffff"
                },
            },
            yAxis: [{
                    name: '风速(m/s)',
                    splitLine: {
                        lineStyle: {
                            color: '#ddd'
                        }
                    },
                    axisLine: {
                        show: true,
                        lineStyle: {
                            color: "#ffffff"
                        },
                    },
                },
                {
                    axisLine: {
                        show: false
                    },
                    axisTick: {
                        show: false
                    },
                    axisLabel: {
                        show: false
                    },
                    splitLine: {
                        show: false
                    },
                    nameTextStyle: {
                        color: "#ffffff"
                    },
                }
            ],
            visualMap: {
                show: false,
                type: "piecewise",
                orient: "vertical",
                right: 140,
                // orient: "horizontal",
                // left: "center",
                bottom: 140,
                pieces: [{
                        "lt": 11,
                        "color": "#18BF12",
                        "label": "微风（<11节）"
                    },
                    {
                        "gte": 11,
                        "lt": 17,
                        "color": "#f4e9a3",
                        "label": "中风（11~17节）"
                    },
                    {
                        "gte": 17,
                        "color": "#D33C3E",
                        "label": "大风（>=17节）"
                    },
                ],
                dimension: 1
            },
            series: [{
                    type: 'custom',
                    name: "风向(°)",
                    renderItem: function (param, api) {
                        var point = api.coord([
                            api.value(0),
                            api.value(1)
                        ]);

                        return {
                            type: 'path',
                            shape: {
                                pathData: 'M31 16l-15-15v9h-26v12h26v9z',
                                x: -arrowSize / 2,
                                y: -arrowSize / 2,
                                width: arrowSize,
                                height: arrowSize
                            },
                            rotation: -((Math.PI / 2) + (api.value(2) * Math.PI / 180)),
                            position: point,
                            style: api.style({
                                stroke: '#555',
                                lineWidth: 1
                            })
                        };
                    },
                    encode: {
                        x: 0,
                        y: 1
                    },
                    itemStyle: {
                        normal: {
                            color: "#F4E9A3",
                        }
                    },
                    data: fx,
                    z: 10
                },
                {
                    type: 'line',
                    name: "风速(m/s)",
                    symbol: 'none',
                    encode: {
                        x: 0,
                        y: 1
                    },
                    lineStyle: {
                        normal: {
                            color: '#FFAA44',
                            type: 'solid'
                        }
                    },
                    itemStyle: {
                        normal: {
                            color: "#FFAA44",
                        }
                    },
                    data: fs,
                    z: 1
                }
            ]
        };
        let mainContainer = document.getElementById(paramData.echartId); //'guangxiHydro4'
        //用于使chart自适应高度和宽度,通过窗体高宽计算容器高宽
        const resizeMainContainer = function () {
            mainContainer.style.width = window.innerWidth + 'px';
            mainContainer.style.height = window.innerHeight * 0.5 + 'px';
        };
        //设置div容器高宽
        resizeMainContainer();
        // 初始化图表
        let myChart = echarts.getInstanceByDom(mainContainer); //有的话就获取已有echarts实例的DOM节点。
        if (myChart == null) { // 如果不存在，就进行初始化。
            myChart = echarts.init(mainContainer);
        }
        $(window).on('resize', function () { //
            //屏幕大小自适应，重置容器高宽
            resizeMainContainer();
            myChart.resize();
        });
        myChart.setOption(option);
    },

效果展示：

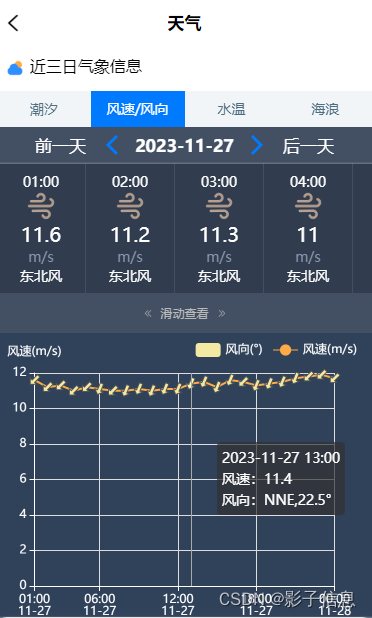

风向效果图

其它：

接口调取数据，下方是一些接口数据，

//fs:

[

['2023-11-27 01:00:00', 11.6, '东北'],

['2023-11-27 02:00:00', 11.6, '东北'],

['2023-11-27 03:00:00', 11.6, '东北'],

['2023-11-27 04:00:00', 11.1, '东北东'],

['2023-11-27 05:00:00', 11.6, '东北'],

['2023-11-27 06:00:00', 11.1, '东北东'],

['2023-11-27 07:00:00', 11.1, '东北东'],

['2023-11-27 08:00:00', 11.3, '东北东'],

['2023-11-27 09:00:00', 11.1, '东北东'],

['2023-11-27 10:00:00', 11.6, '东北'],

['2023-11-27 12:00:00', 11.6, '东北'],

['2023-11-27 13:00:00', 11.1, '东北东'],

['2023-11-27 14:00:00', 11.6, '东北'],

['2023-11-27 15:00:00', 11.1, '东北东'],

['2023-11-27 16:00:00', 11.1, '东北东'],

['2023-11-27 17:00:00', 11.3, '东北东'],

['2023-11-27 18:00:00', 11.7, '东北东'],

['2023-11-27 19:00:00', 11.3, '东北东'],

['2023-11-27 20:00:00', 11.7, '东北东'],

['2023-11-27 21:00:00', 11.1, '东北东'],

['2023-11-27 22:00:00', 11.7, '东北东'],

['2023-11-27 23:00:00', 11.3, '东北东'],

['2023-11-28 00:00:00', 11.7, '东北东']

]

//fx:

[

['2023-11-27 01:00:00', 11.6, 45],

['2023-11-27 02:00:00', 11.6, 45],

['2023-11-27 03:00:00', 11.6, 45],

['2023-11-27 04:00:00', 11.6, 45],

['2023-11-27 05:00:00', 11.6, 45],

['2023-11-27 06:00:00', 11.6, 45],

['2023-11-27 07:00:00', 11.6, 45],

['2023-11-27 08:00:00', 11.6, 45],

['2023-11-27 09:00:00', 11.5, 22.5],

['2023-11-27 10:00:00', 11, 22.5],

['2023-11-27 11:00:00', 11, 22.5],

['2023-11-27 12:00:00', 11, 22.5],

['2023-11-27 13:00:00', 11, 22.5],

['2023-11-27 14:00:00', 11.6, 45],

['2023-11-27 15:00:00', 11.6, 45],

['2023-11-27 16:00:00', 11.6, 45],

['2023-11-27 17:00:00', 11.6, 45],

['2023-11-27 18:00:00', 11.6, 45],

['2023-11-27 19:00:00', 11.3, 25],

['2023-11-27 20:00:00', 11.5, 22.5],

['2023-11-27 21:00:00', 11.5, 22.5],

['2023-11-27 22:00:00', 11.5, 22.5],

['2023-11-27 23:00:00', 11.5, 22.5],

['2023-11-28 00:00:00', 11.5, 22.5],

]

//paramsData:

{nodeId: 'swiper-2', name: '风速/风向', iconUrl: 'icon_fengsu', unit: 'm/s', echartId: 'guangxiHydro2'}
