基于LM358的同相跟随电路和反相跟随电路

已于 2022-04-11 22:58:19 修改
阅读量7k 收藏 13
点赞数 1
文章标签： 嵌入式硬件
于 2021-12-05 16:09:26 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_45024820/article/details/121730637
版权

LM358是双运算放大器。内部包括有两个独立的、高增益、内部频率补偿的运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。
LM358管脚图
一、同相跟随

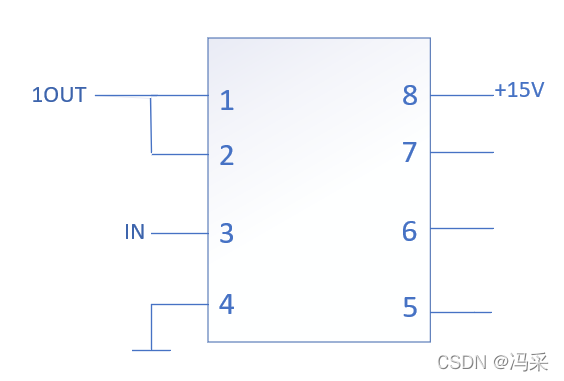

以通道一为例，当用通道一输出同相跟随连线如图在这里插入图片描述

二、反相跟随

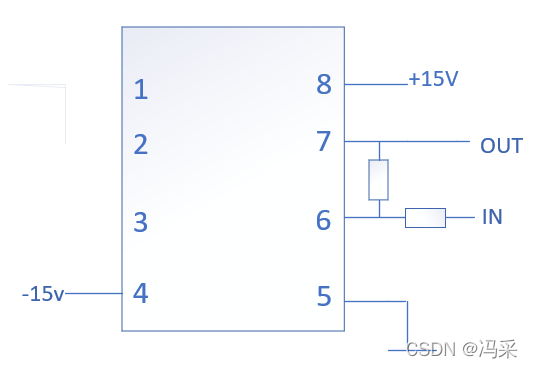

反相跟随以通道二为例，接线如图所示在这里插入图片描述

需要注意的是图中的两个电阻需大于1.5k，且跟随输出需要两个电阻大小相等；如若需要按比例输出，则需自行调整电阻比值（此处为运放基本知识）
