STM32学习笔记（二）：新建STM32F103工程

1、前言

前面已经介绍了怎么安装keil5.29和破解keil5.29，下面进行STM32F103的新建工程。

2、工程的准备

在进行创建工程前，需要做好如下几个前提。
1）STM32F103的芯片包
2）准备好STM32的固件库
3）创建好工程文件和目录

以下为上面三个准备的步骤：

2.1：芯片包的下载

下面这个是芯片包的官方下载地址。

官方链接：https://www.keil.com/dd2/Pack/

csdn链接：https://download.csdn.net/download/weixin_45047844/12392802

下载完芯片包之后直接双击打开进行安装就行了，这个安装的路劲是默认的，就是你的keil安装的路劲下的某个文件夹，这个不用理会，直接傻瓜式点击下一步，一直点击就行了，然后等待安装

大家可以下载相关的芯片包，要不然创建工程是不能成功的。

2.2：固件库的准备

下面这个是固件库的下载官方地址

链接：http://www.st.com/en/embedded-software/stm32-standard-peripheral-libraries.html?querycriteria=produ ctId=LN1939

csdn链接：https://download.csdn.net/download/weixin_45047844/12390536

这个下载完成后不用安装，下面只是需要到

2.3：工程文件和目录的准备

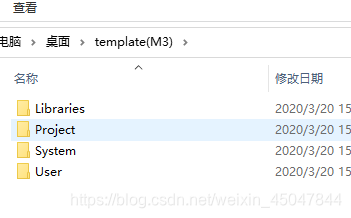

在桌面创建一个文件夹“template(M3)”

然后在“template（M3）”文件夹里面创建如下几个文件夹：

第一个文件夹“Libraries”是存放库函数的文件夹
第二个文件夹“Projeck”是存放工程启动和输出之类的文件夹
第三个文件夹“System”是存放一些STM32F103的系统文件
第四个文件夹“User”是存放用户添加的函数文件

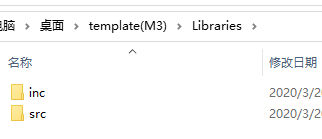

其中里面每个文件夹里面都创建如下两个文件夹：

第一个是用于存放.h头文件的，第二个是用于存放.c文件的。

3、工程的创建

在上面准备工作做完之后就可以开始进行创建工程了。

3.1：工程的创建

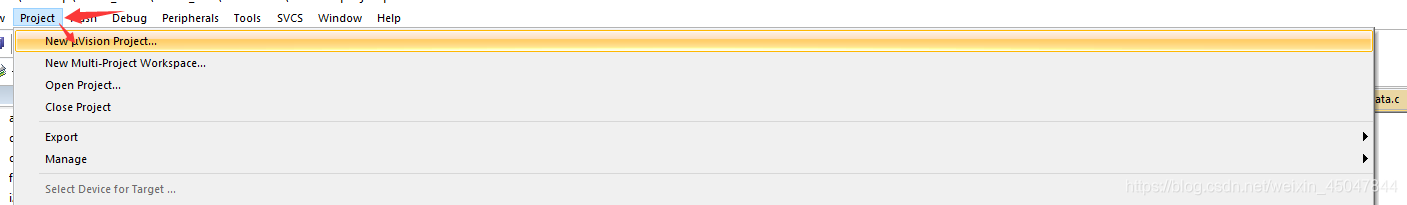

按如下进行操作。

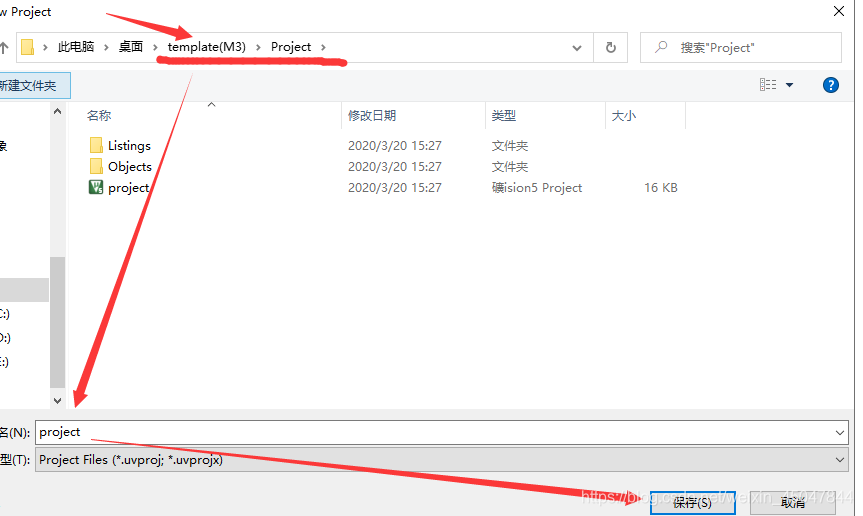

然后开始选择工程启动的文件放在上面那个“Project”文件夹里面，并命名为“project”。步骤如下：

里面已经有的文件不用管它，这个是我已经创建好了的。都是一样的。你只要按照我现在的流程就行了。

3.2：STM32芯片的选择

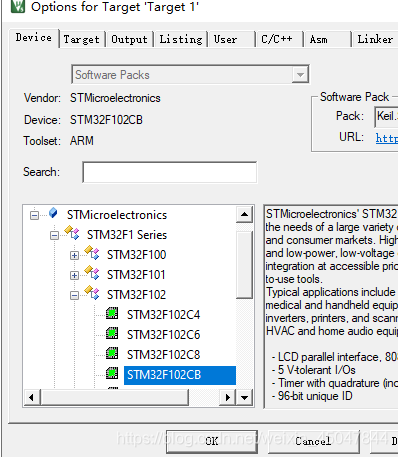

改工程中选择STM32F103CB作为参考。

选择之后点击OK及初步创建完成。

3.3：系统文件的选择及库函数的存放

创建好工程之后开始把相关的文件放进文件夹里面。

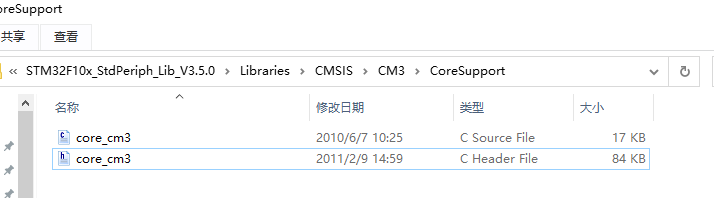

这两个文件，一个是.h和.c文件，分别放在“System”目录中的“inc”和“src”中。

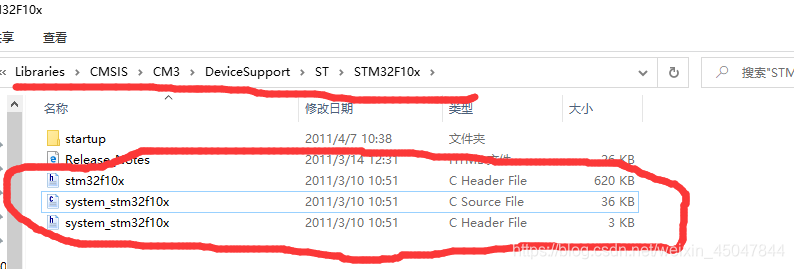

这三个文件两个.h和一个.c文件，分别放在“System”目录中的“inc”和“src”中。

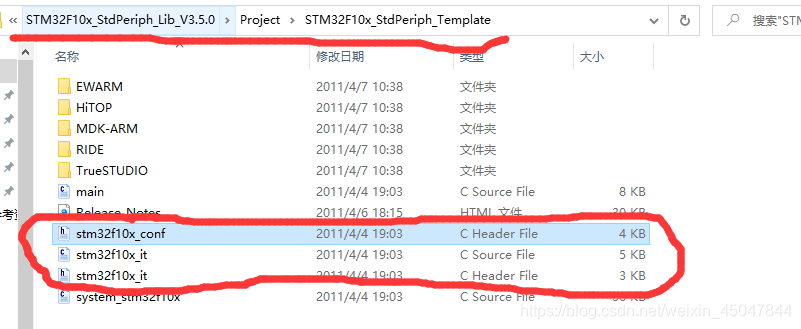

这三个文件两个.h和一个.c文件，分别放在“System”目录中的“inc”和“src”中。

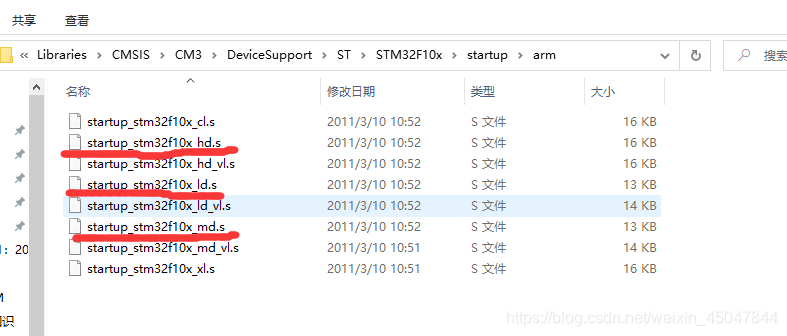

然后这三个启动文件都复制到“System”目录下的“inc”中。

这里介绍一下启动文件的区分：
startup_stm32f10x_hd.s 大容量的STM32
startup_stm32f10x_md_vl.s 中容量的STM32
startup_stm32f10x_ld_vl.s 小容量的STM32

大容量和中容量、小容量的区分：
flash <=32k：小容量
64k<= flash <=128k：中容量
256<= flash <=512k：大容量

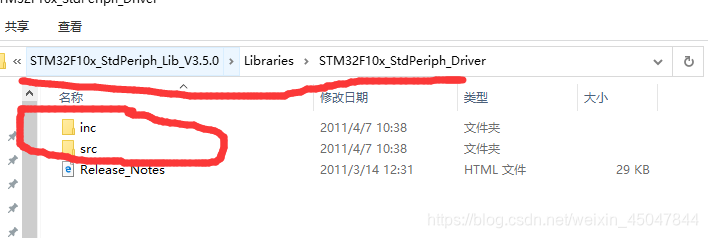

然后把下图圈起来的两个文件夹复制带Libraries中去，直接覆盖。

这里选择完系统文件之后开始在工程中配置。

3.4：工程的配置

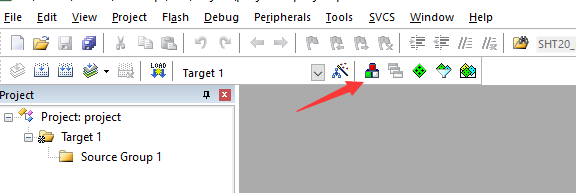

我们在初步创建完工程后会看到这样的画面：

根据箭头点击魔方。

然后如下图添加三个文件
选择System

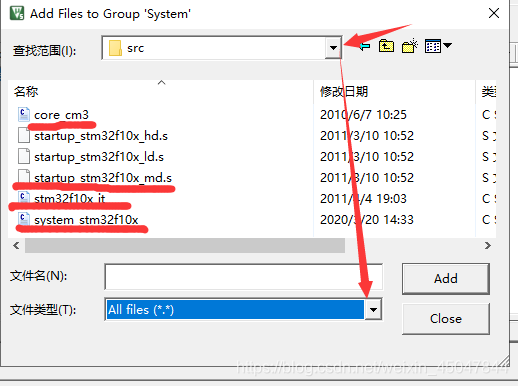

然后添加相关的.c文件。
上图的选择src是System目录下的src。

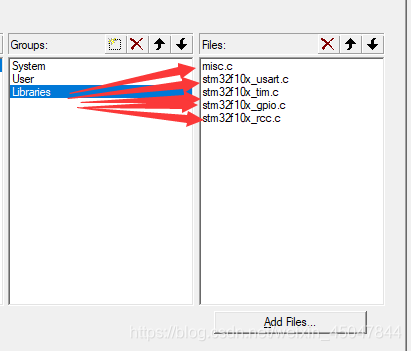

再次选择Libraries，像上一步一样添加基本常用的库函数。

然后点击OK

3.5：用户主函数的添加

这里完成之后开始添加主函数，也就是用户直接添加的函数。

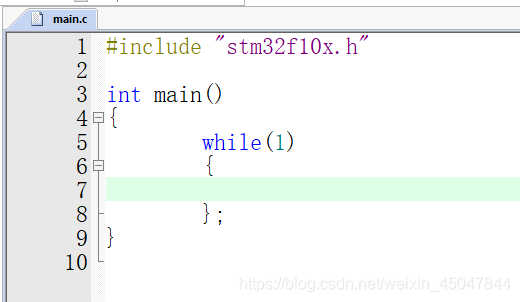

如图点击New，然后点击保存，重命名为main.c。并编写如下：

然后保存到User的src中，再然后点击魔方像上面一样把main.c添加到User中。

3.6：用户主函数的添加

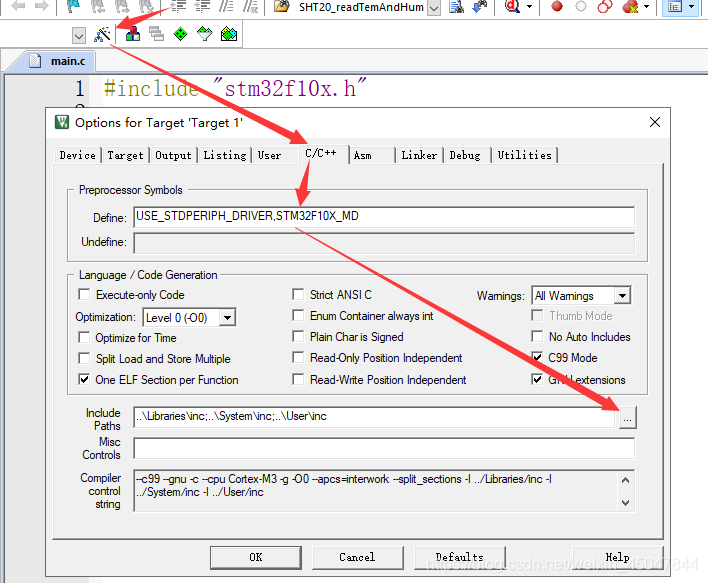

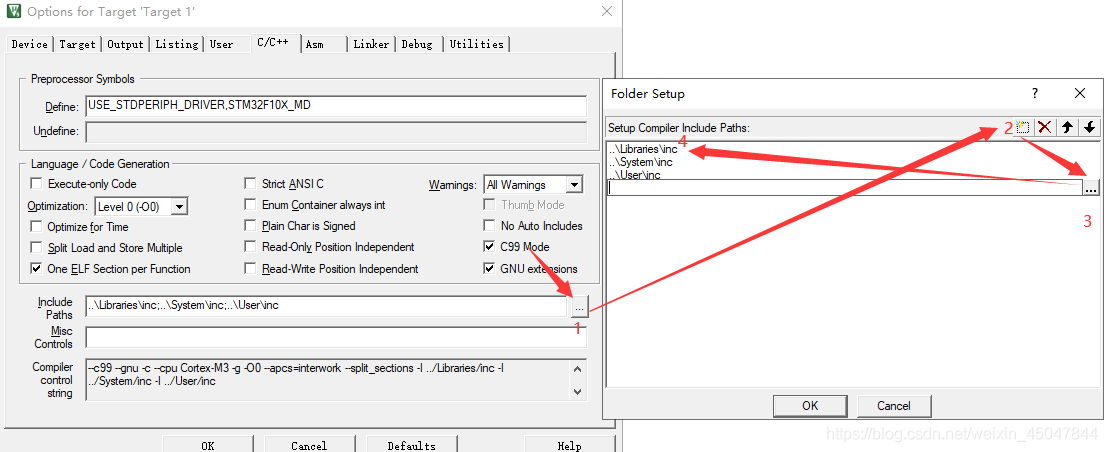

这里是添加头文件以及宏定义

USE_STDPERIPH_DRIVER,STM32F10X_MD

STM32F10X_MD这个宏定义看你的启动文件是选择什么就修改成相对应的。

然后再根据下图进行选择头文件的路劲，就是上面的准备工作中的文件夹路劲：
这里弄好之后就可以进行编译了。

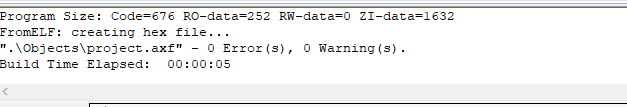

测试编译成功通过。
