WINCC按钮控制条形图升降

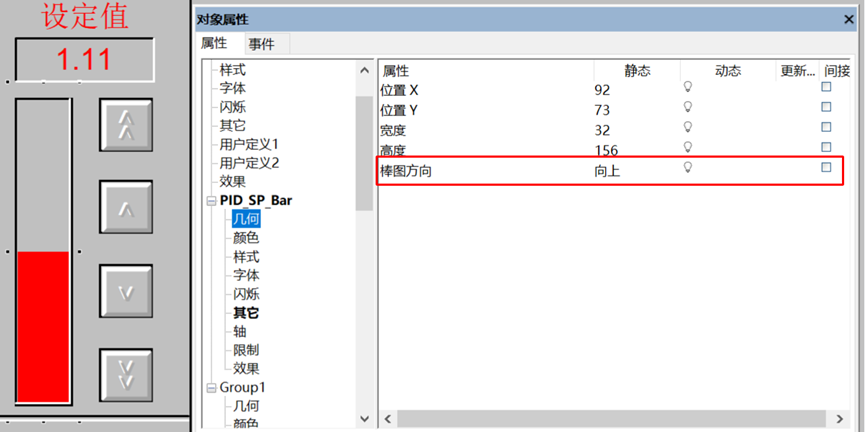

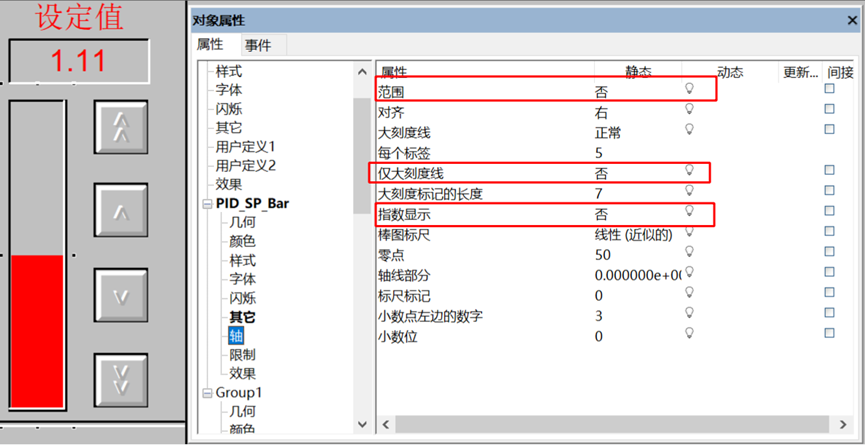

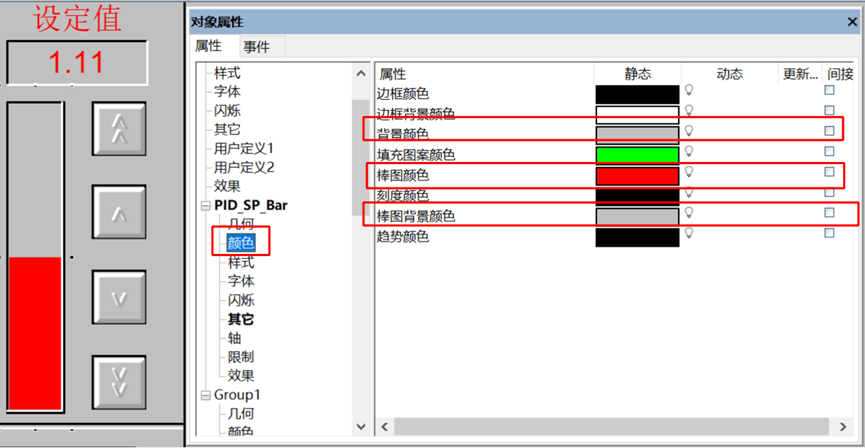

1.条形图设置

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

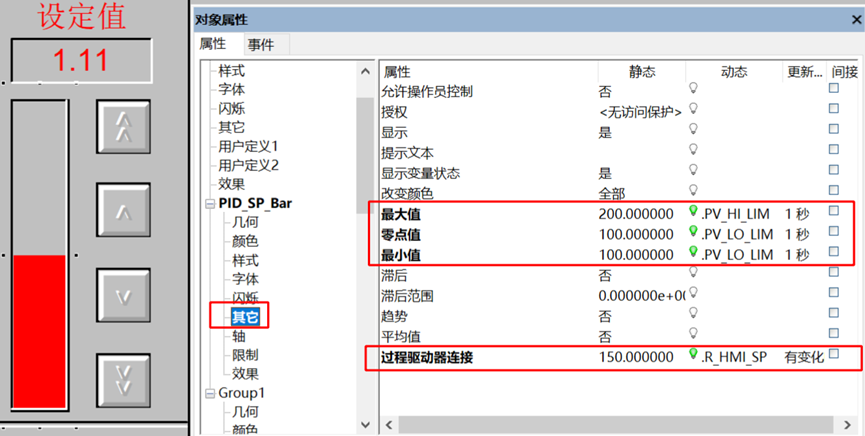

注释：HL_LIM为上限，LO_LIM为下限，R_HMI_SP为设定值，当有负数时，零点值为0.
在这里插入图片描述

2. 按钮控制条形图升降

带箭头的按钮设置：
画一个按钮，字体设置成大于号或者小于号，然后修改：字体，颜色，大小，粗细，方向。
设置单击一次增加固定数值：
