STM32学习——GPIO应用之跑马灯+蜂鸣器实验

GPIO应用——跑马灯+蜂鸣器实验

跑马灯和蜂鸣器的实验都是使用的 GPIO 的通用推挽输出模式，这是 GPIO 最简单的一个基本功能。

1跑马灯实验

1.1硬件设计

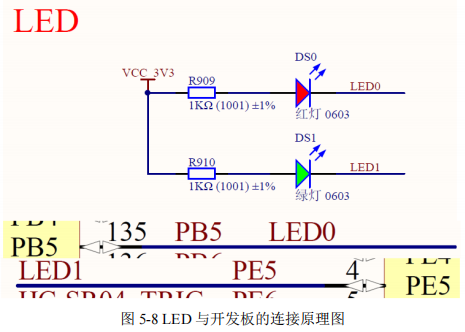

如图所示跑马灯使用的 LED 只有 DS0（红灯）和 DS1（绿灯）两个，DS0 接 PB5，DS1 接 PE5

LED 是发光二极管，既然是二极管，就具备二极管的正向导通，反向截止的特性。DS0 的正极通过电阻R909 连接电源正极（即 VCC_3V3），负极连接到 PB5，注意 LED0 是网络标号，网络标号相同的，在原理图上表示是相连接的。这个 R909 我们俗称为限流电阻，因为 LED 灯点亮有一个导通电流，这个电流不能太大，太大容易烧毁 LED 灯，因此我们通过串联一个来减少导通时的电流，电阻的阻值大小根据 LED 种类的不同可以灵活选取。

根据二极管的单向导通特性，如果我们给 PB5 设置输出高电平（3.3V），那么 DS0 应该不点亮，而如果给 PB5 设置输出低电平，那么由于存在正向压降，DS0 导通，因此点亮发光。

总结一下，针对本例的电路原理图，LED 灯低电平点亮，高电平熄灭。

1.2软件设计

首先我们需要新建bsp_led.c和bsp_led.h文件

接下来我们看一下 bsp_led.h 的程序构成

#ifndef _BSP_LED_H
#define _BSP_LED_H

#include "sys.h"

#define RCC_LED_ALL		(LED0_GPIO_CLK | LED1_GPIO_CLK)	//定义两个LED灯的端口时钟

#define LED0_GPIO_PIN	GPIO_Pin_5						//LED0引脚号
#define LED0_PIN_ID		5								//LED0引脚序号
#define LED0_GPIO_PORT	GPIOB							//LED0端口号
#define LED0_GPIO_CLK	RCC_APB2Periph_GPIOB			//LED0时钟
#define LED0_FUN_OUT	PBout							//LED0端口输出配置

#define LED1_GPIO_PIN	GPIO_Pin_5						//LED1引脚号
#define LED1_PIN_ID		5								//LED1引脚序号
#define LED1_GPIO_PORT	GPIOE							//LED1端口号
#define LED1_GPIO_CLK	RCC_APB2Periph_GPIOE			//LED1时钟
#define LED1_FUN_OUT	PEout							//LED1端口输出配置

#define LED0			LED0_FUN_OUT(LED0_PIN_ID)		//定义LED的输出
#define LED1			LED1_FUN_OUT(LED0_PIN_ID)

//函数声明
void bsp_InitLed(void);
void bsp_LedOn(uint8_t _on);
void bsp_LedOff(uint8_t _off);
void bsp_LedToggle(uint8_t _no);
uint8_t	bsp_IsLedOn(uint8_t	_no);

#endif
/*****************************  (END OF FILE) *********************************/

时钟，引脚和端口全部采用宏定义的方式，主要是方便以后程序修改，后面的例子都采用这种方式来实现。在讲解这个文件构成前，我们先看一下该头文件包含的 sys.h 头文件的构成，这对我们了解 bsp_led.h 和 bsp_led.c 至关重要，==sys.h 程序==构成如下所示。

#ifndef __SYS_H
#define __SYS_H
#include "stm32f10x.h"
/*
*********************************************************************************************************
*
*	模块名称 : sys模块
*	文件名称 : sys.h
*	说    明 : 这是所有驱动h文件需要包含的h文件，需要在头文件中包含，实现位带操作
*
*********************************************************************************************************
*/

#define WSNEP_V01
//#define TDL_02

/* 检查是否定义了开发板型号 */
#if !defined (WSNEP_V01) && !defined (TDL_02)
	#error "Please define the board model : TDL_02 or WSNEP_V01"
#endif


//位带操作,实现51类似的GPIO控制功能
//具体实现思想,参考<<CM3权威指南>>第五章(87页~92页).
//IO口操作宏定义
#define BITBAND(addr, bitnum) ((addr & 0xF0000000)+0x2000000+((addr &0xFFFFF)<<5)+(bitnum<<2))
#define MEM_ADDR(addr)  *((volatile unsigned long  *)(addr))
#
