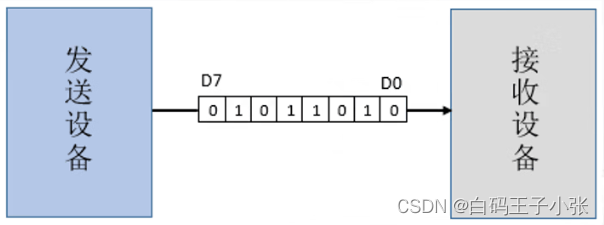

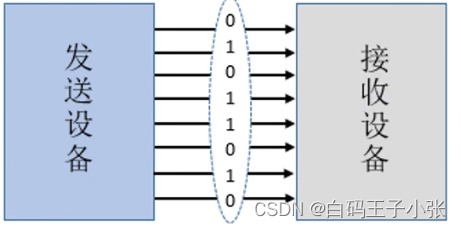

处理器与外部设备通信的两种方式:并行通信与串行通信。

串行通信有两种通信方式：同步通信和异步通信。

带时钟同步信号的数据传输；发送方和接收方在同一时钟的控制下，同步传输数据。
在这里插入图片描述

不带时钟同步信号的数据传输；发送方与接收方使用各自的时钟控制数据的发送和接收过程。
在这里插入图片描述

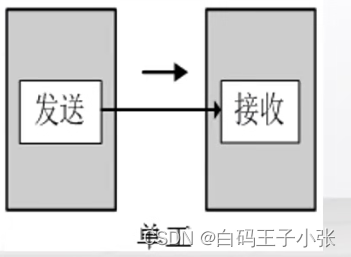

数据只能沿一个方向传输。
在这里插入图片描述

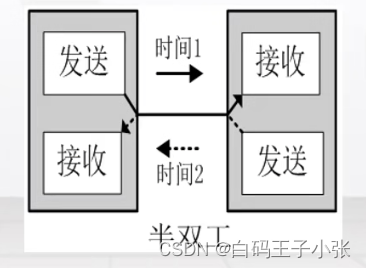

数据传输可以沿两个方向，但是不能同时进行，需分时进行。
在这里插入图片描述

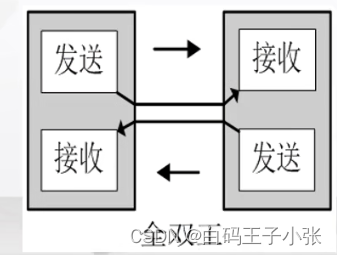

数据传输可以同时进行双向传输。
在这里插入图片描述

通信标准	信号引脚	通信方式	通信方向
UART（通用异步收发器）	TXD：发送端 RXD：接收端 GND：接地端	异步通信	全双工
单总线	DQ：发送端/接收端	异步通信	半双工
IIC	SCL：同步时钟 SDA：数据输入/输出端	同步通信	半双工
SPI	SCLK：同步时钟 MISO：主机输入/从机输出 MOSI：主机输出/从机输入 CS_N：片选信号	同步通信	全双工
