电力电子技术基础

为了快速的捡起电力电子技术的知识，在重新学习的过程中记录一些较为重要的知识点，便于以后快速查看，如果对某个知识点不是很了解，自己去网上搜索。

一、电力电子技术基本概念

1、电力电子与信息电子

• 电子技术
  • 信息电子技术（信息处理）
    • 模拟电子技术
    • 数字电子技术
  • 电力电子技术（电力变换）：使用电力电子器件对电能进行变换和控制的技术，即应用于电力领域的电子技术。

2、电力变换4大类

• 交流(AC) -> 直流(DC)：整流
• 交流(AC) -> 交流(AC)：交流电力控制变频、变相
• 直流(DC) -> 直流(DC)：直流斩波
• 直流(DC) -> 交流(AC)：逆变

二、电力电子器件

电力电子电路的基础--------电力电子器件

1、电力电子器件概述

1.1 基本概念

电力电子器件-------可直接用于主电路中，实现电能的变换或控制的电子器件，主要是半导体器件

1.2 特征

• 能处理电功率的能力，一般远大于处理信息的电子器件。
• 电力电子器件一般都工作在开关状态。
• 电力电子器件往往需要由信息电子电路来控制（弱电控制强电）。
• 电力电子器件自身的功率损耗远大于信息电子器件，一般都要安装散热器。

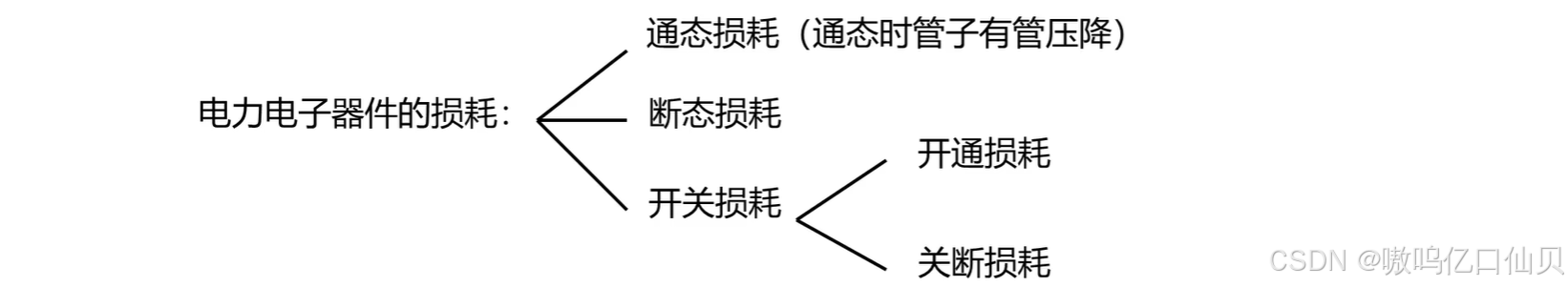

1.3 电力电子器件的损耗

• 通态损耗是器件损耗的主因。
• 器件开关频率较高时，开关损耗也可能成为损耗主因。
• 断态损耗在各种情况下所占比例都不大。

1.4 电力电子器件的系统组成

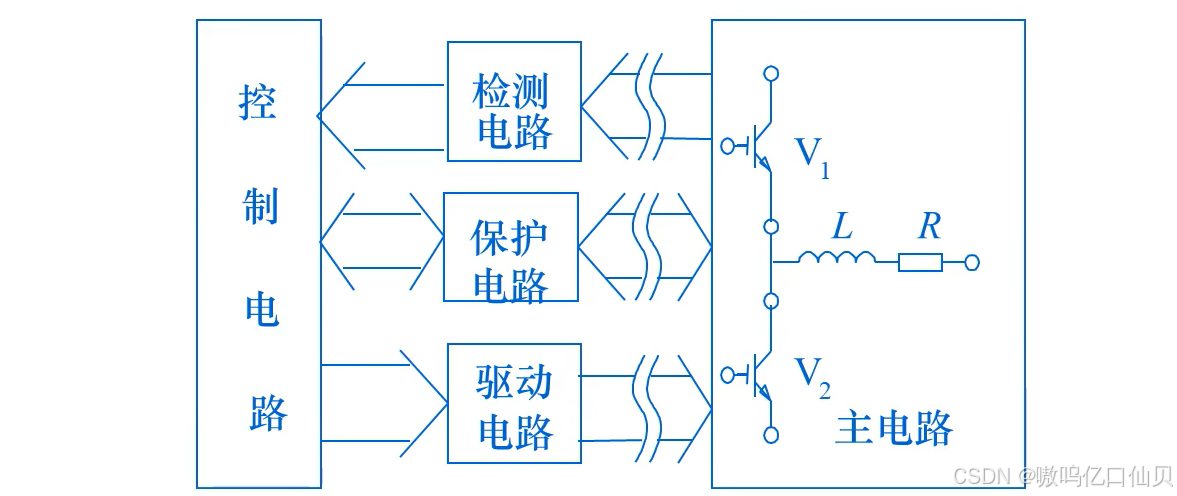

• 电力电子系统：由控制电路、驱动电路、保护电路和以电力电子器件为核心的主电路组成。


1.5 电力电子器件的分类

• 按照器件能够被控制的程度，分为三类：
  • 不可控器件
  • 半控型器件（可控制导通，不能控制关断）
  • 全控型器件（IGBT，MOSFET）

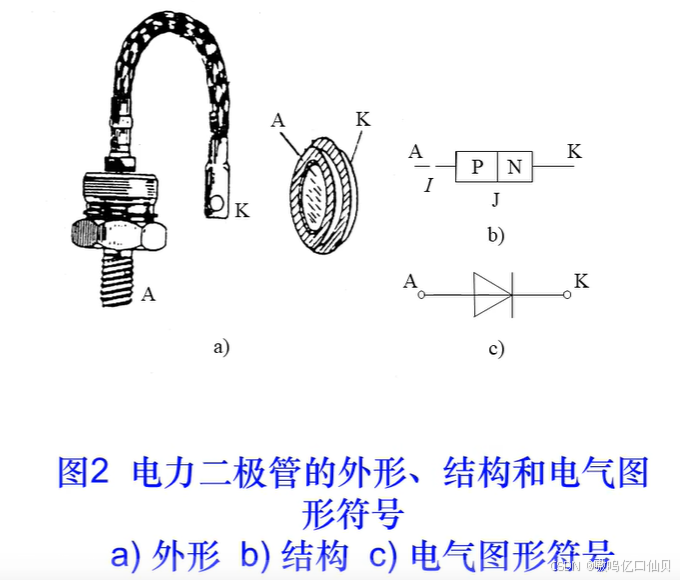

2、不可控器件—电力二极管

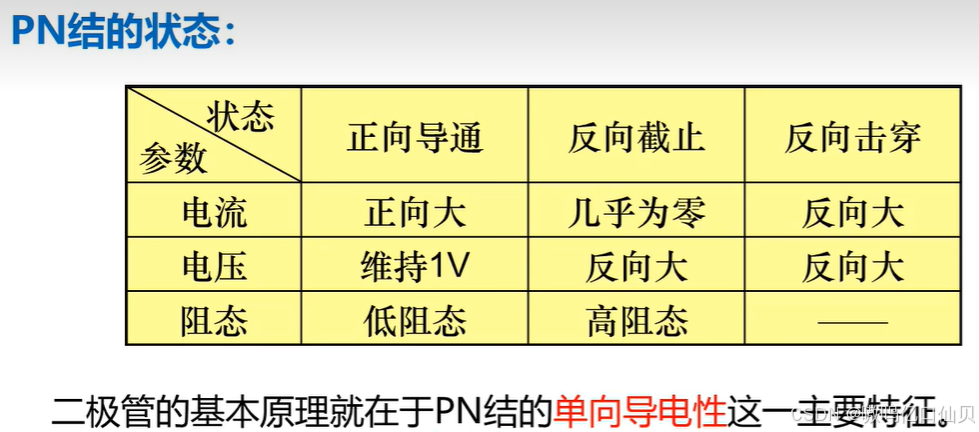

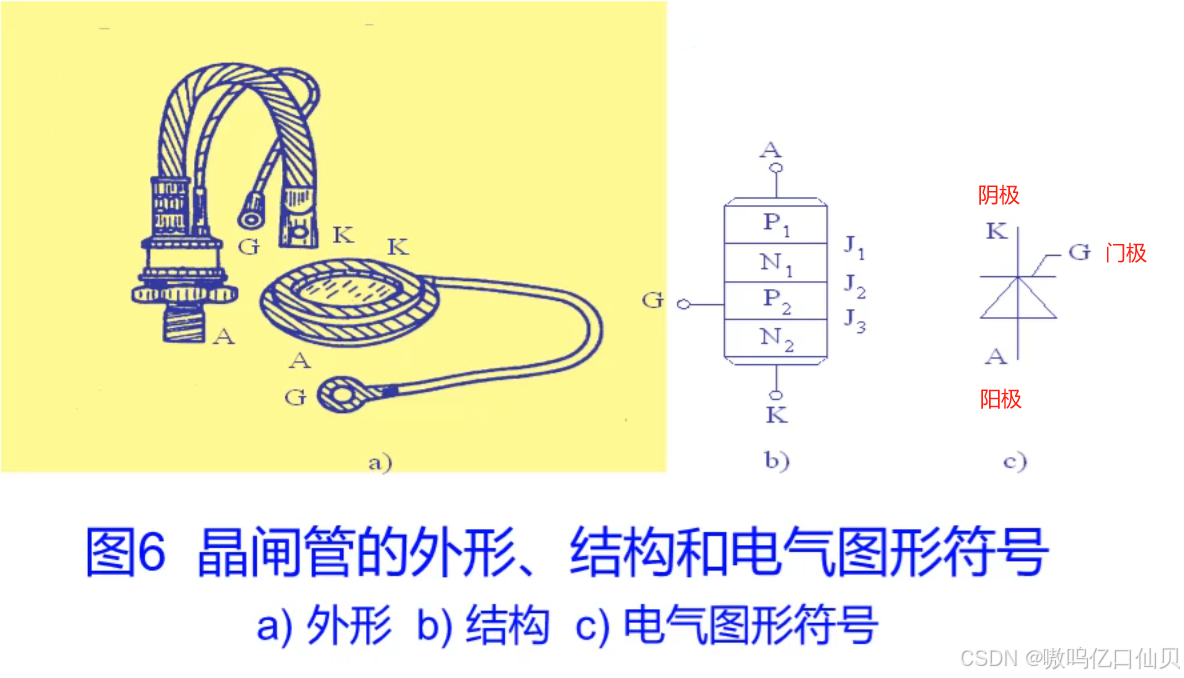

3、半控型器件—晶闸管

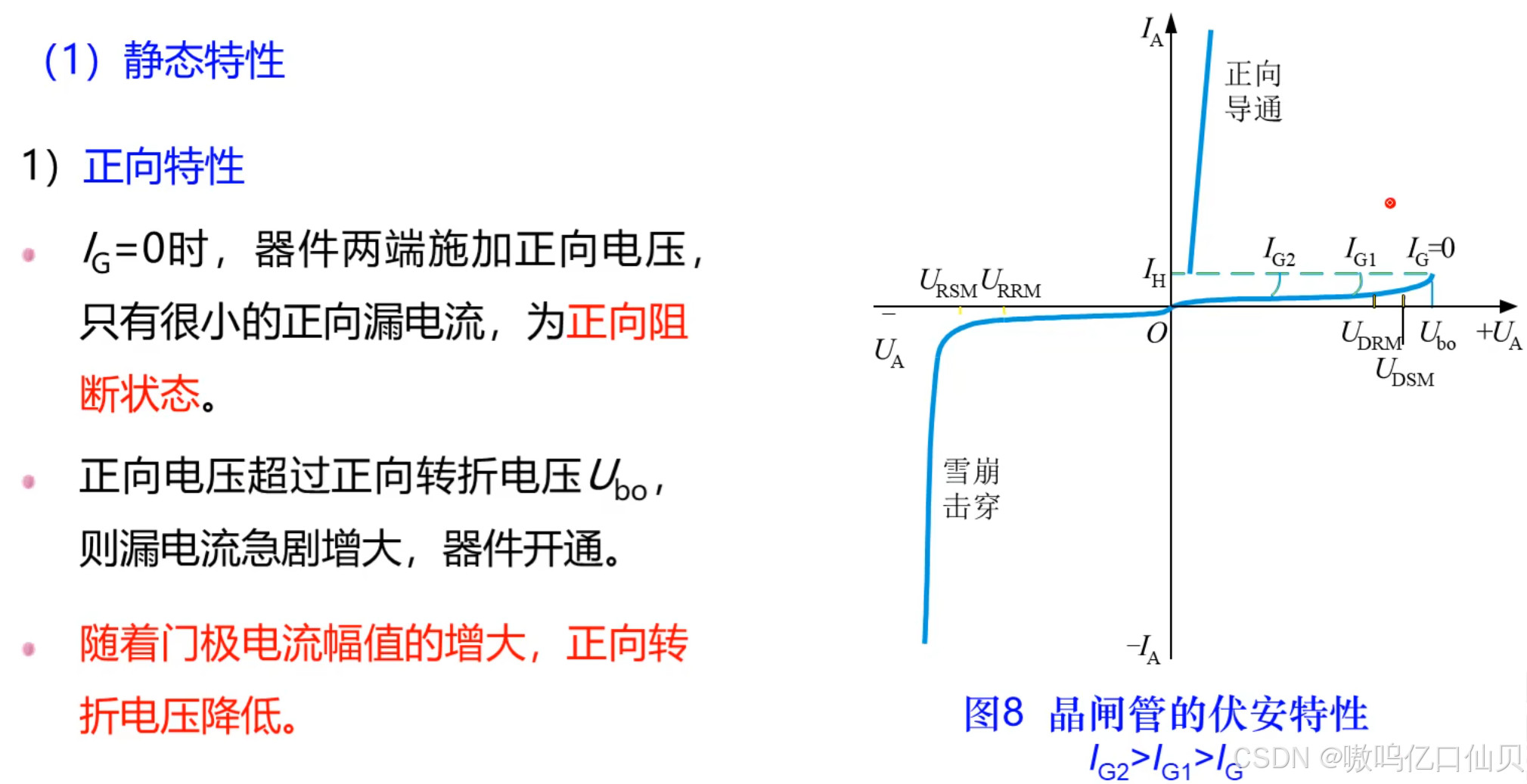

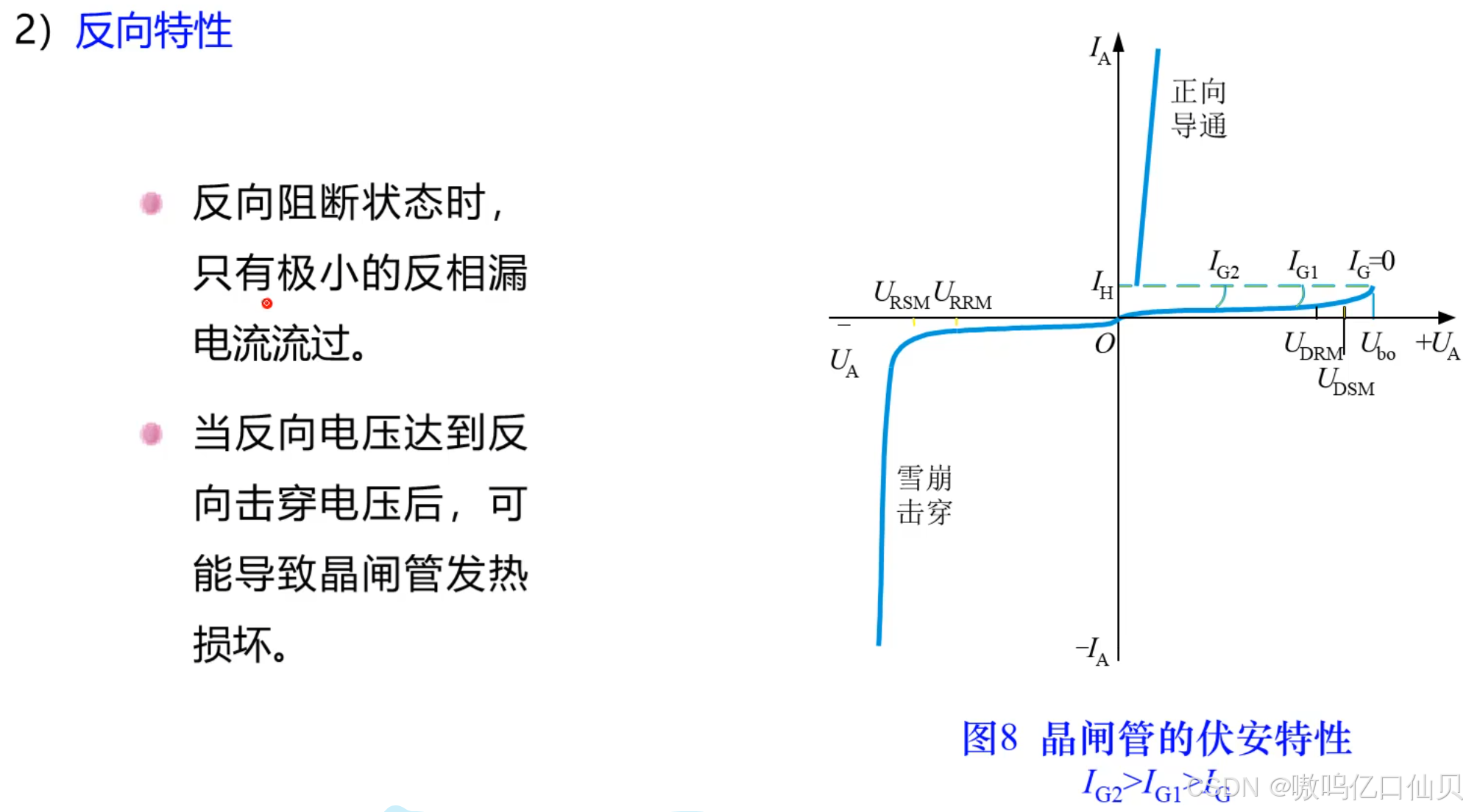

工作特性：

• 导通：
  1、承受正向电压
  2、门极有触发电流
• 关断（下面两种方法选一种即可）：
  1、利用外加电压和外电路的作用使流过晶闸管的电流降到接近零的某一数值（维持电流）以下
  2、给晶闸管阳极施加一个反向电压
• 半控性：一旦导通，门极失去作用
• 单向导电性：导通后，电流只能从阳极A流向阴极K

基本特性：


派生器件：

• 快速晶闸管
• 双向晶闸管
• 逆导晶闸管
• 光控晶闸管

晶闸管更为详细的介绍 https://blog.csdn.net/weixin_45589295/article/details/123123270

4、全控型器件

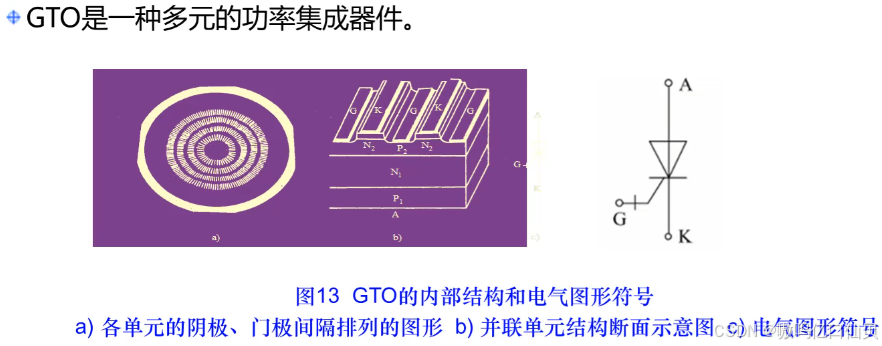

4.1 门极可关断晶闸管GTO

晶闸管的一种派生器件，可通过在门极施加负的脉冲电流使其关断。

缺点：电流关断增益小，一般只有5左右。eg：一个1000A的GTO，关断时门极负脉冲电流峰值需达到200A。

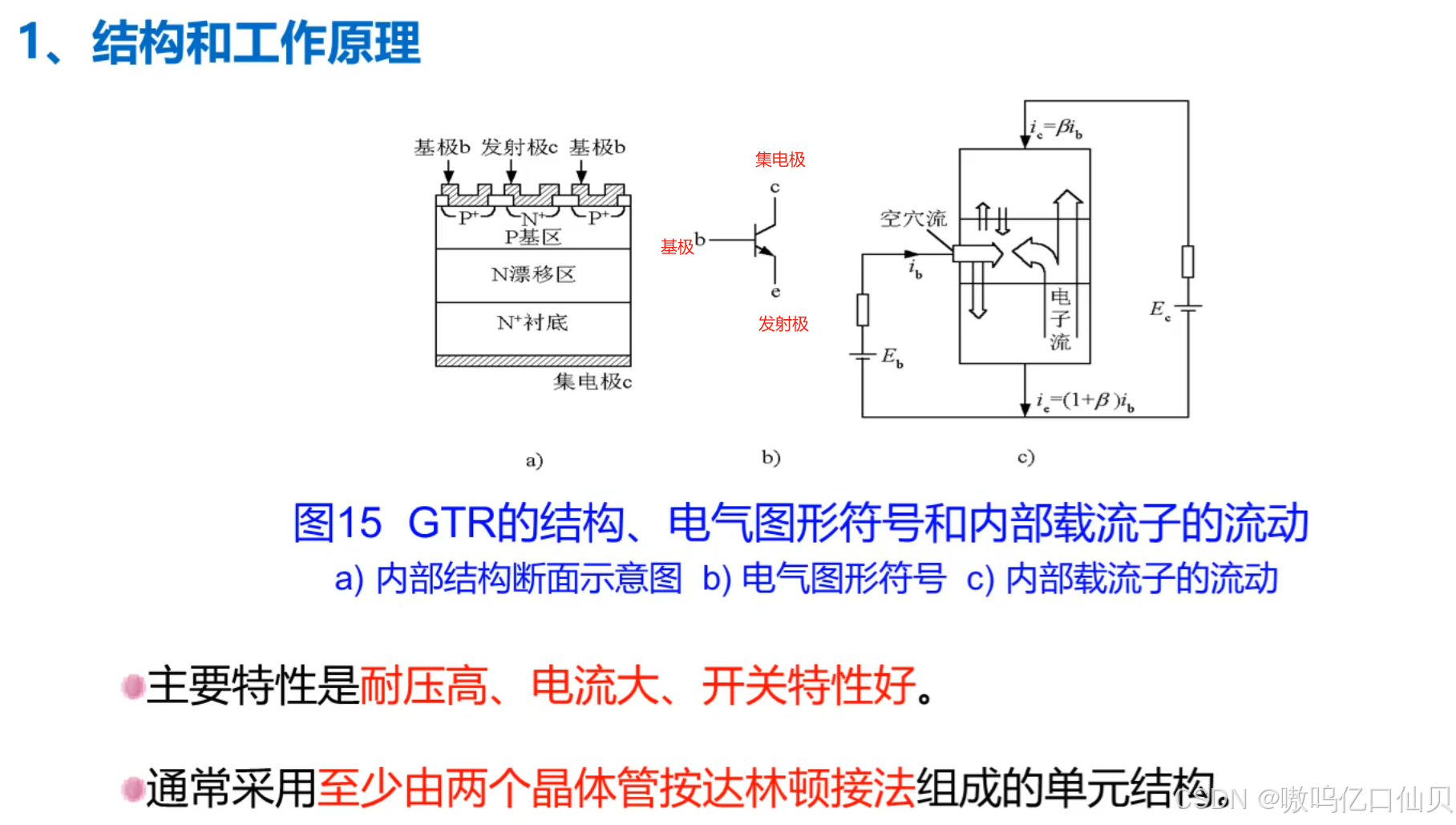

4.2 电力晶体管GTR

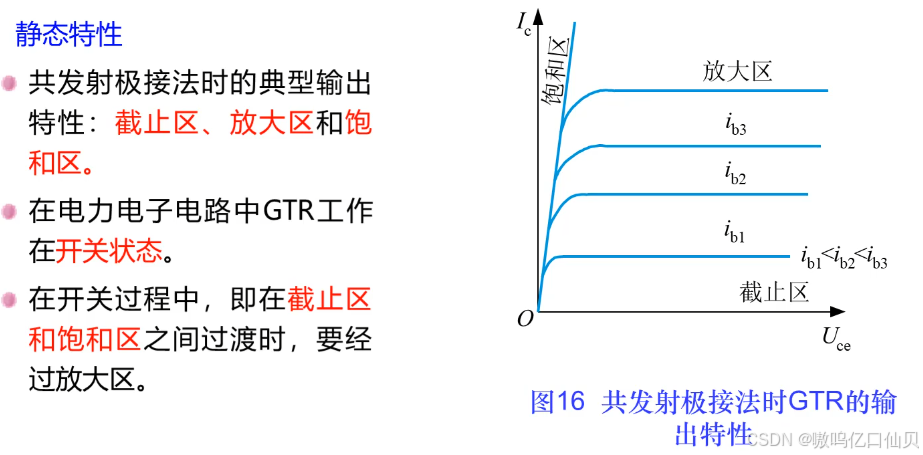

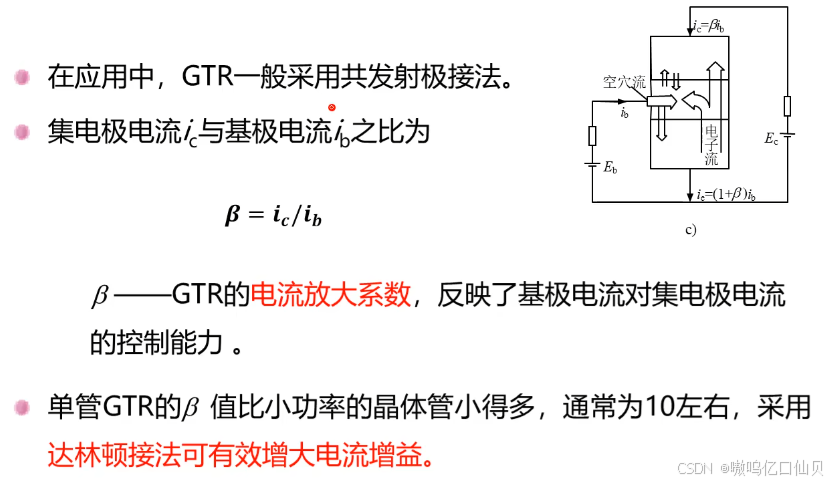

基本特性：
