电力电子技术学习笔记（六）：三相半波相控整流电路

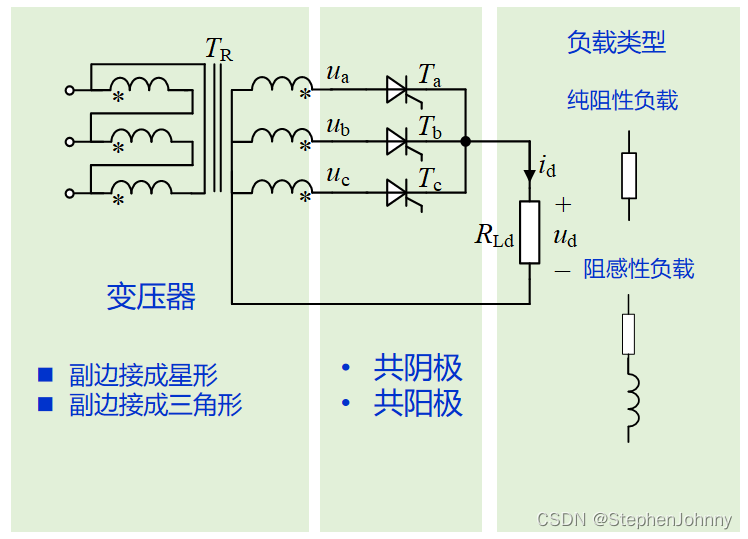

2.3 三相半波相控整流电路

2.3.1 电阻性负载

输入三相电压表达式：（参考方向：同名端为正）

晶闸管导通规律：

在共阴极电路中，哪相电压最高，则与该相绕组串联的二极管导通，其余两相上的二极管承受反压而截止。

三相相电压正半周波形的交点ωt1、ωt2、ωt3等称为自然换相点，电角度为30°。

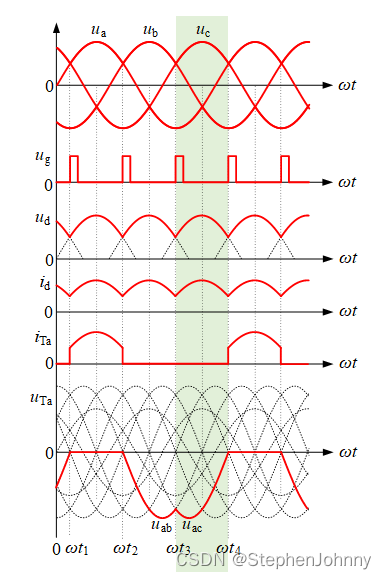

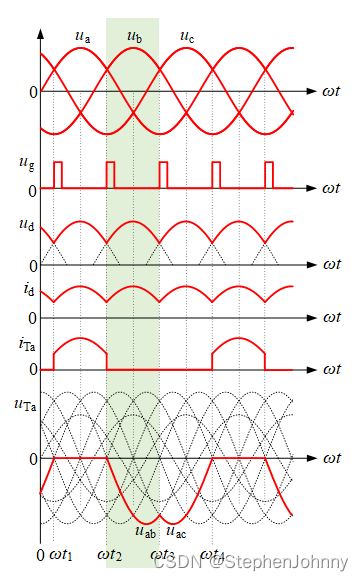

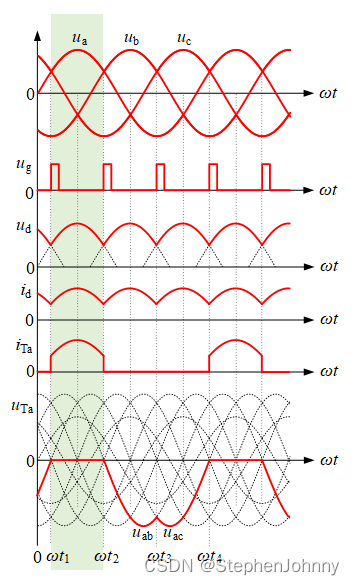

（1）纯电阻负载（α = 0°）工作原理

① ωt1时刻，即ωt=α给Ta施加触发脉冲，由于a相瞬时电压最高，则Ta立即触发导通。 uTa=0，ud=ua

② Tb、Tc承受反压处于阻断状态， uTb=ub−ua=uba<0 uTc=uc − ua=uca<0

③ ωt2时刻，即ωt=2π/3+α给Tb施加触发脉冲，由于b相瞬时电压最高，则Tb立即触发导通。 uTb=0，ud=ub

④ Ta、Tc承受反压处于阻断状态， uTa=ua-ub=uab<0 uTc=uc-ub=ucb<0

⑤ ωt3时刻，即ωt=4π/3+α给Tc施加触发脉冲，由于b相瞬时电压最高，则Tb立即触发导通。 uTc=0，ud=uc

⑥ Ta、Tb承受反压处于阻断状态， uTa=ua-uc=uac<0 uTb=ub-uc=ubc<0

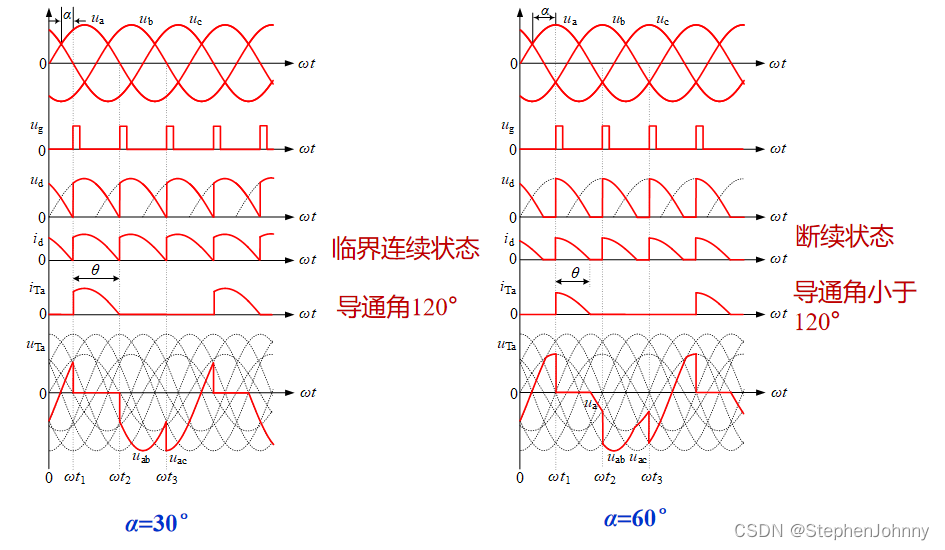

（2）纯阻性负载（α = 30°，α > 30°）工作原理

Ud、id均为断续的脉动波形；

由于电流波形断续，在ua过零变负、Ta关断而Tb还未触发导通的区间，Ta还要承受本相电压ua;

在整个周期内，晶闸管Ta两端电压波形由0、ua、uab及uac组成。

基本数量关系

（1）输出整流电压Ud

（α ≤ 30°）

α≤30°时，导通角为120°。

α=0°时，Ud=1.17U2，为最大值。

（30°< α <150°）

α>30°时，导通角为150°-α。

α=150°时，Ud=0,移相范围为150°。

（2）负载电流平均值Id

（α ≤ 30°）

（30°＜α < 150°）

（3）晶闸管和副边电流有效值

（α ≤ 30°）

（30°＜α < 150°）

（4）晶闸管电流平均值IT_ave

2.3.2 阻感性负载

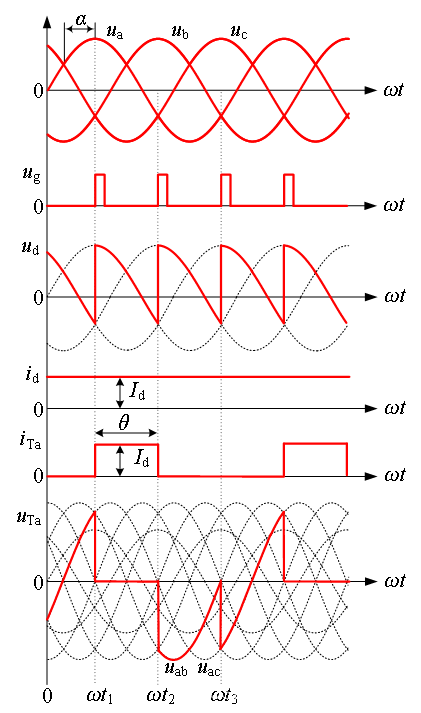

由于电感中感应电势作用，仍能够使原导通相晶闸管继续维持导通，ud波形出现负值。

如果负载电感值较大，电感储能较多，则本相晶闸管能维持导通到下一相晶闸管触发导通，晶闸管导通角θ=120°。

电感量足够大时，id波形近似于一条直线。

基本数量关系

（1）输出整流电压平均值Ud:

三相半波大电感负载的移相范围为90°

（2）负载电流平均值Id:

（3）晶闸管电流有效值IT_rms和副边电流有效值I2_rms:

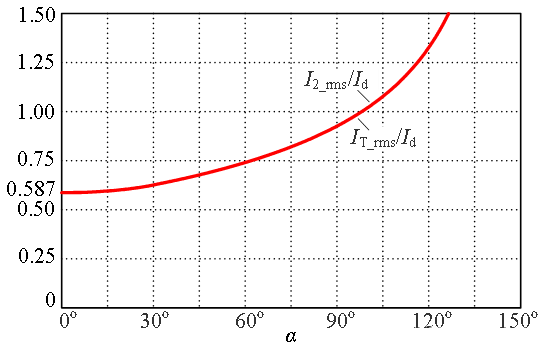

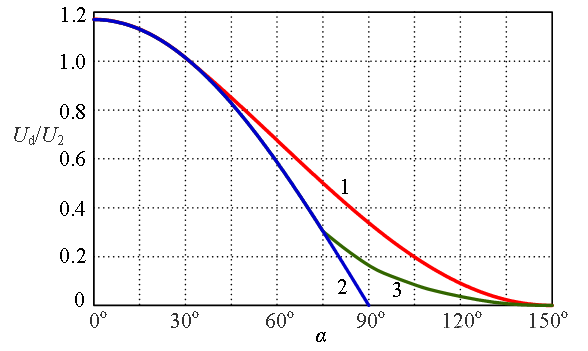

1电阻性负载，2无穷大电感负载，3小电感负载

2.3.3 整流变压器容量与整流功率的关系

单相变压器：S1=U1_rmsI1_rms S2=U2_rmsI2_rms

三相变压器：S1=3U1_rmsI1_rms S2=3U2_rmsI2_rms

变压器容量：S=（S1+S2）/2

例.

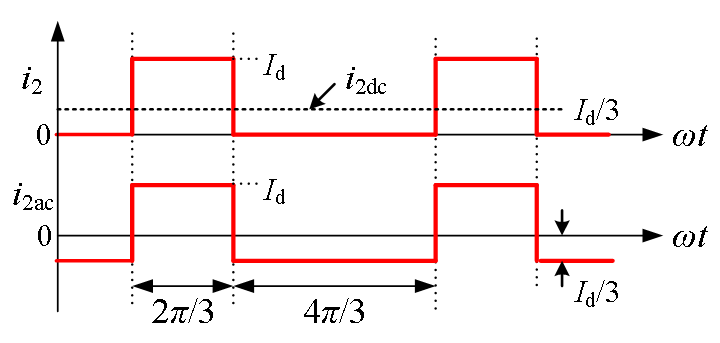

如图，i2为单方向的矩形波，可将其分解为直流分量i2dc 和交流分量i2ac，直流分量i2dc不能感应到原边，只有交流分量i2ac才能耦合到原边。忽略变压器励磁电流并假定原副边匝数相等，则原边电流i1＝i2ac，因此原边电流有效值为

2.3.4 三相半波共阳极相控整流电路

自然换相点为三相电压负半波的交点，即是控制角α = 0°的起始点。

Ud的波形为负值，对于大电感负载，负载电流连续，晶闸管导通角θ仍为120°，输出整流电压平均值：
