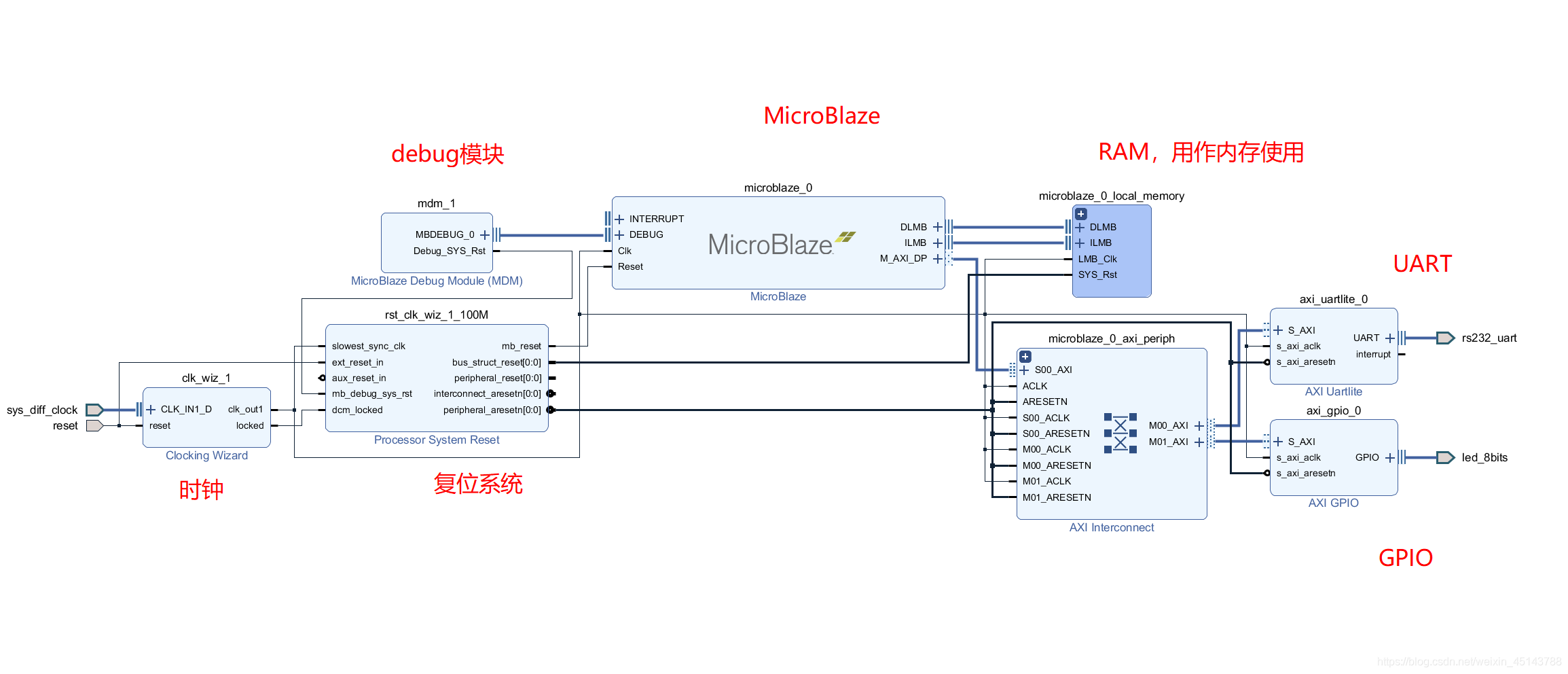

在vivado中 ,如何查看各个模块的资源占用情况呢？方法如下。以在xilinx官方评估板VC709的microblaze的软核处理器例程为例。工程如下图模块组成。

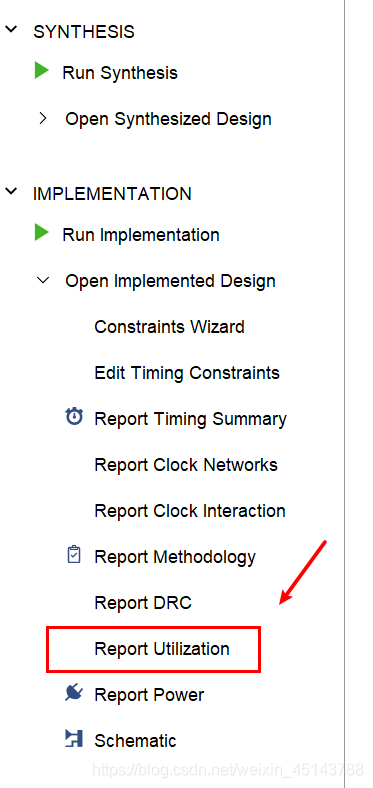

完成Implementation后，在Flow Navigator下的IMPLMENTATION中点击Open Implemented Design，然后选择Report Utilization。

之后会自动弹出资源报告窗口，使用默认配置，点击OK。

在生成的结果中选中某一类资源，会看到按模块排列的资源占用情况。b包含按数目或百分比显示的情况。

相当于在Tcl Console里面运行如下Tcl的命令：

运行结果如下

在窗口左侧可以参看不同资源的使用情况。

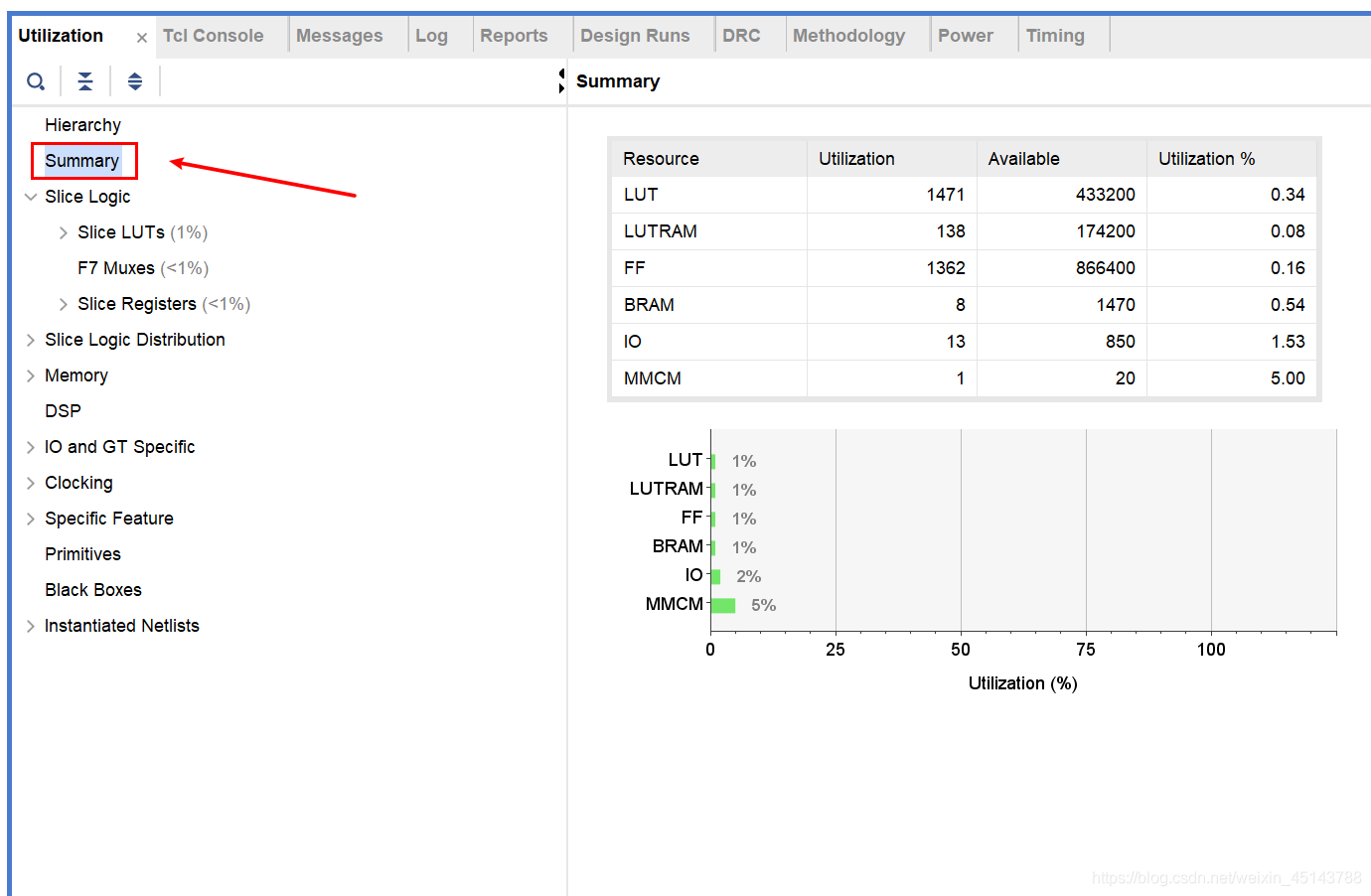

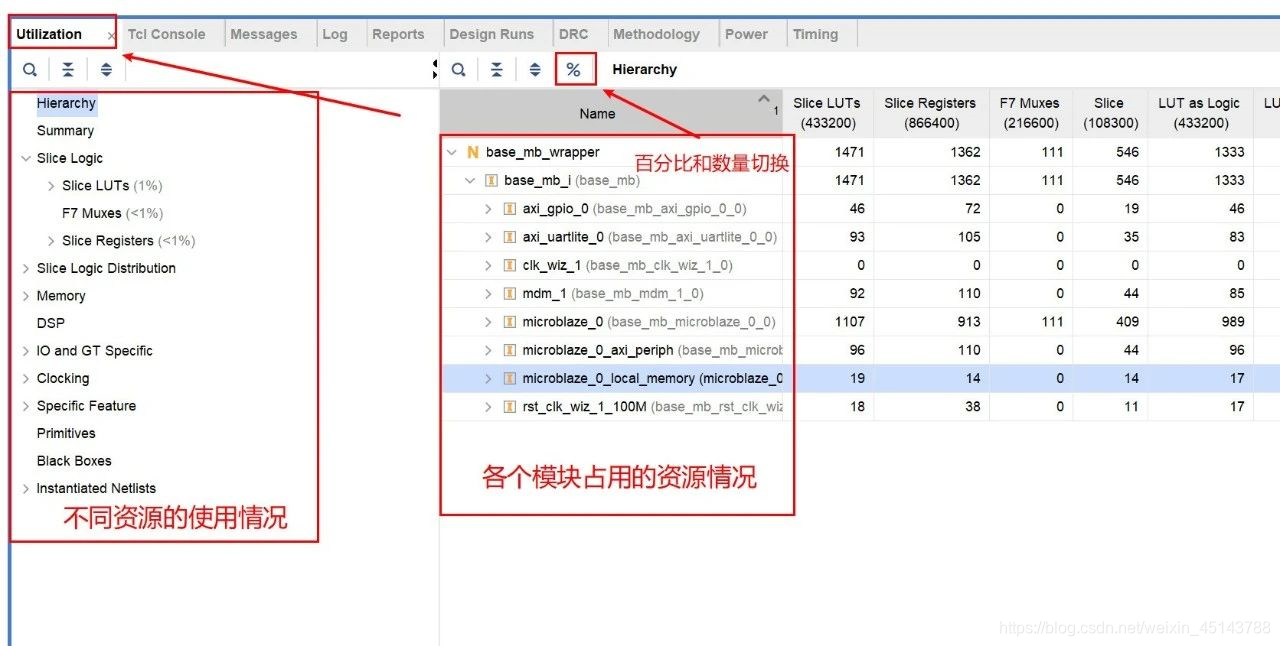

在右侧窗口可以看到各个模块的资源使用情况。在工具栏中可以切换数量和百分比。参看各个模块占用芯片总资源的比例。在 “ summary ”中可以看到工程总体资源利用率。
