超标量处理器设计之虚拟存储器（三）

三、虚拟存储器

1. 什么是虚拟存储器
      运行的程序如果都经过物理内存来执行，一旦执行的程序很大或很多，就会导致内存消耗殆尽。因此可以将程序分段，只有当前执行的片段才在物理内存中，其他的内容放在下一级存储器比如硬盘、闪存中。这样在程序看来就可以使用比物理内存更大的容量 ，这就是虚拟内存。

2. 为什么需要虚拟存储器

   • 使用虚拟存储器，可以便于程序在处理器中运行，即程序的大小可以超过物理内存的容量，也可以减少物理内存中的碎片，提高物理内存的利用率（多级页表子页表地址可以不连续）；
   • 给程序编写带来好处，如果直接使用物理内存，同时运行多个程序时就需要为这些程序分别分配地址空间。使用虚拟存储器，每个程序都认为其占有处理器的所有地址空间，可以任意使用处理器的地址资源，程序编写不必考虑地址空间限制，真正运行时由操作系统将物理内存动态分配给各个程序，将虚拟地址转化为对应的物理地址；
   • 可以增强程序的保护和共享，因为即使两个程序使用相同的虚拟地址，也会被映射到不同的物理地址，不同程序不会互相改写。当两个程序在不同地址都使用了内核的函数，如printf函数，操作系统在地址转换时会将二者转换为相同的物理地址，即printf函数在物理存储器中的实际地址，实现了程序的共享；
   • 实现程序的权限管理，通过在页表中设置页的属性，操作系统和MMU就可以控制每个页的访问权限。
     总的来说，虚拟存储器降低了物理存储器的容量需求，为程序编写带来了方便，并有益于程序的保护、共享和权限管理。

3. 地址转换
      最通用的虚拟存储器的实现方式是基于分页的虚拟存储器，其地址空间以页(page)为单位，典型大小为4KB，相应的物理地空间进行相同大小的划分，以frame为单位。
      对于一个虚拟地址VA，VA[11:0]用来表示页内的位置page offset，剩余部分用来表示哪个页(Virtual Page Number，VPN)。对应的物理地址PA，PA[11:0]用来表示frame内的位置frame offset，剩余部分用来表示哪个freme(Physical Frame Number，PFN)。由于页和frame大小一样，所有VA到PA的转换只是VPN到PFN的转换，offset相同。
      处理器中专门负责地址转换额部件为内存管理单元(Memory Manage Unit，MMU)。

4. 单级页表
      页表(Page Table，PT)：记录虚拟地址到物理地址（实际上是VPN到PFN）的对应关系。页表项包含物理内存地址、有效位和脏位。

   • 物理内存地址：实际上不是整个物理地址，只是PFN（Page Offset与Frame Offset相同）；
   • 有效位：用于判断这个虚拟地址对应的4KB空间是否被映射到物理内存中。
   • 脏位：有的页被调入内存后被修改过，标记为脏，如果需要调换这一页，就要把该页写回磁盘。

      页表寄存器(Page Table Register，PTR)：存放当前程序的页表在物理内存中的起始地址，操作系统将一个程序调入物理内存中执行时，就会将PTR设置好，前提是页表位于物理内存中一片连续的位置。

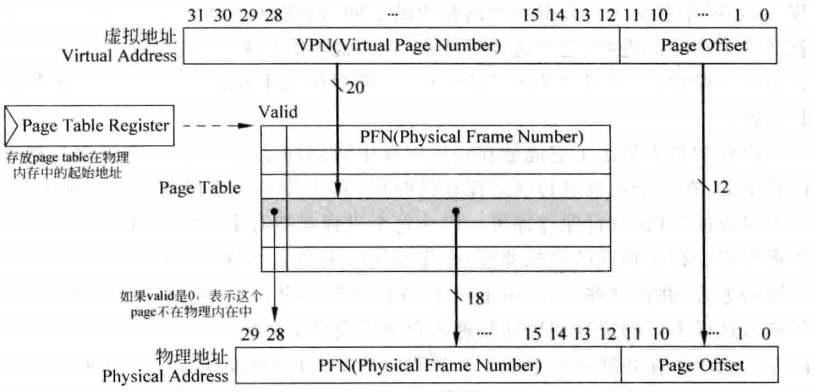

      通过页表进行地址转换的过程：通过PTR找到程序对应页表的起始地址——页表中的表项记录了虚拟地址与物理地址的映射关系，通过虚拟地址找到对应的物理地址。
      总结寻址过程：CPU在执行指令的时候首先给出虚拟地址，CPU内MMU根据虚拟地址和页表寄存器查询存放在内存中的页表，根据查询到的记录得到物理页框号PFN，此时MMU再用PFN和虚拟地址的Page Offset组合起来查询内存中数据。
   注意，如果页不在内存中，就会触发缺页中断，缺页中断需要调用磁盘，因此需要花费很多时间。一次内存数据的访问实际上对应两次内存访问，第一次访问的是页表，第二次访问的才是页的内容，如果发生缺页，则还需要访问磁盘。


5. 多级页表
      一个程序实际难以用完整个虚拟内存空间，可能只是用其中的一小部分，这就造成了页表中大部分是空的，形成空间浪费。因此需要使用多级页表的方式进行改进。
      多级页表的思想是：将单级页表分为多个小的子页表，执行进程时只根据需求逐步将子页表添加到物理内存中，且不同子页表不需要占用连续的物理内存空间，提高了内存利用率。带来的问题是，需要一个页表来记录子页表的在物理内存中的位置，称为一级页表，子页表称为二级页表。

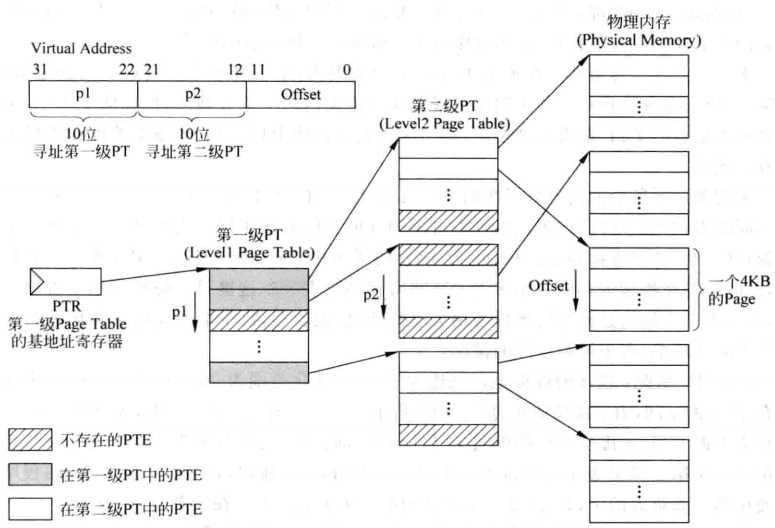

      通过两级页表得到虚拟地址对应的数据，首先需要访问第一级页表，得到虚地址所属第二级页表的基地址，再从第二级页表中得到虚地址对应的物理地址，最后访问物理内存得到数据。


6. Page Fault
      当访问页表时PTE中有效位是0，则表示虚拟地址所属的页还没被放到物理内存中，还未形成地址的映射关系，发生了Page Fault。
      Page Fault是异常的一种，通常由软件（操作系统）处理而不是硬件。因为Page Fault要访问硬盘，异常处理程序就算需要使用几百条指令，也比访问硬盘的时间少很多；而且将缺失页搬移进物理内存时如果没有空余的空间，就需要进行页替换，使用软件可以使用灵活的算法替换，硬件难以实现。
      将缺失页从硬盘搬移到物理内存，但是直接使用虚拟地址不能得到页在硬盘中的位置，因此需要使用一个类似于页表的表格记录页在硬盘中的位置。操作系统会在硬盘中为一个进程开辟一块swap空间用于存放进程的所有页。
      物理内存相当于硬盘的Cache，其所有内容都在硬盘中存在，自身自保存最近使用的部分内容。当物理内存中的内容被改变时，硬盘中的内容就过时了。于Cache类似，有写通和写回两种方法处理。写通实际是不可行的，因为硬盘访问非常慢，无法马上将改变的内容写进硬盘，这种方法一般只在L1 Cache和L2 Cache中使用。因此一般使用写回处理，这就需要用一个“脏位”来记录PTE的状态，标志其是否被修改过。
      物理内存中页替换，可以使用LRU算法，这就需要用一个“使用位” 记录页是否最近被使用。

7. 程序保护
   在页表的PTE中加入AP字段，通过AP的不同编码来控制页的访问权限。

8. TLB的设计

   1. 为什么需要TLB
         对于两级页表，需要访问两次物理内存才能得到物理地址，而物理内存相对处理器来说比较慢，因此可以借鉴Cache的设计理念将PET缓存起来，加快地址转换速度，缓存PET的部件就叫TLB(Translation Lookaside Buffer)。缓存的前提是程序是串行执行的，会顺序地从一个页内取指令，也就是现在访问的页，后续也很有可能被访问，其具有时间相关性。
   2. TLB缺失
         当虚拟地址查找TLB时找不到所需的PET时发生TLB缺失。TLB本身的容量很小，缺失频率较高。缺失情况主要有：
         1. 虚拟地址对应的页不在物理内存中，页表中没有对应的PTE，TLB自然也没有；
         2. 虚拟地址对应的页在物理内存中，页表中存在对应的PTE，但是没有加入到TLB中或者替换出了TLB。
         解决TLB缺失就是要将从页表中找到映射关系并写回TLB中，称为Page Table Walk，可以使用软件/硬件方式处理。

9. Cache的设计
      TLB是加速了虚拟地址到物理地址的转换，快速得到数据再物理内存中的位置；
      虚拟Cache是加速了得到数据的过程。因为直接从物理内存中取数据比较慢，可以使用虚拟Cache缓存部分虚拟地址对应的数据，从而直接使用虚拟地址寻址找到数据(发生缺失时还是要通过虚拟地址—TLB/页表—物理地址—数据的过程得到数据)。

参考资料：
《超标量处理器设计》——姚永斌
