HFSS学习记录（1）

在根据李明洋《HFSS》天线设计一书进行天线建模仿真时，书中讲

“在HFSS中波端口激励的端口面通常位于模型的背景面上，集总端口激励的端口面通常位于模型内部。”

而在书中进行PIFA仿真时，使用的是波端口的方法，对于这一问题，书中给出两种解决思路：

1.改为集总端口

2.在波端口面不同于同轴线的一侧添加一段和波端口面大小一致的理想导体

书中采用第二种方法为例

我尝试了第一种方法：

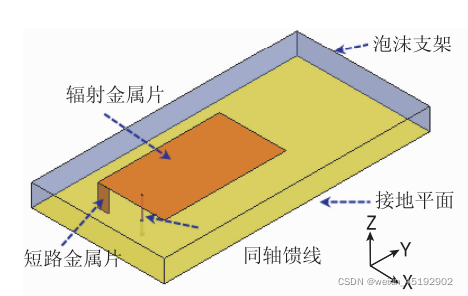

书中给出的模型如上图，同轴馈线外侧接地，并延申出了支架外部，在我使用了集总端口方式之后，没有得到理想的回波损耗S11分析图。

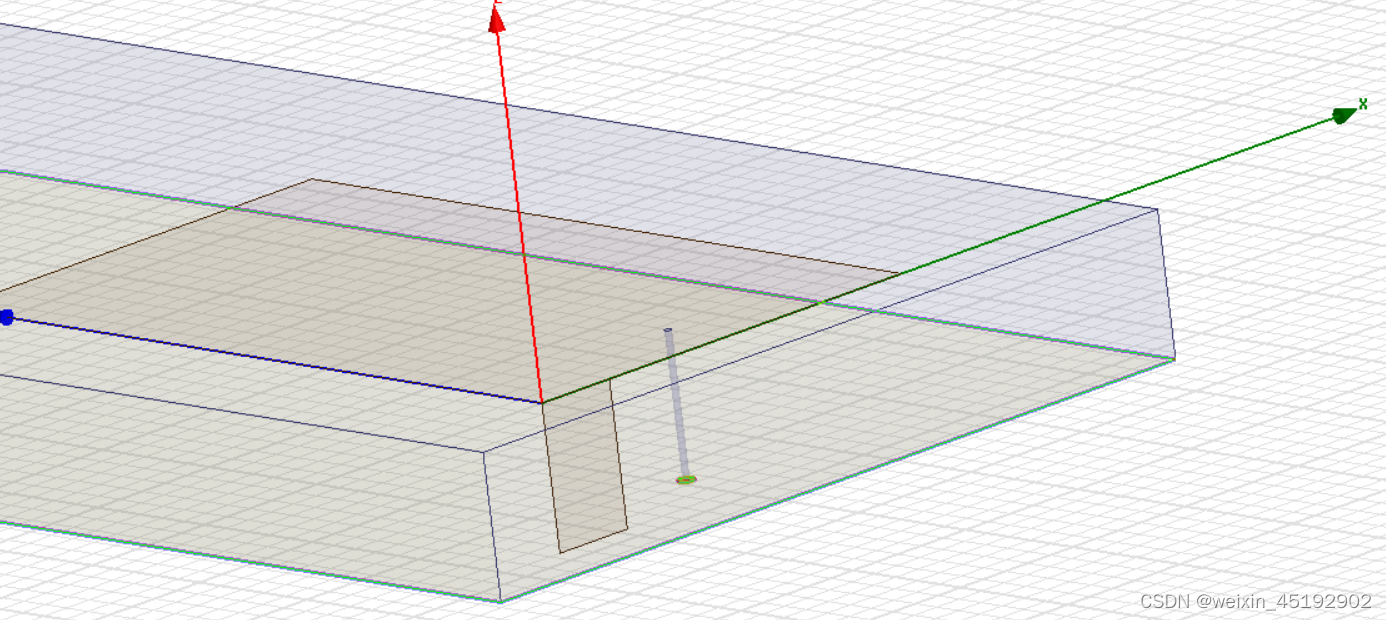

在实验室学姐的帮助下，将馈线部分改为这种方式：

 不需要馈线外部延伸，直接与地面（理想导体）相连

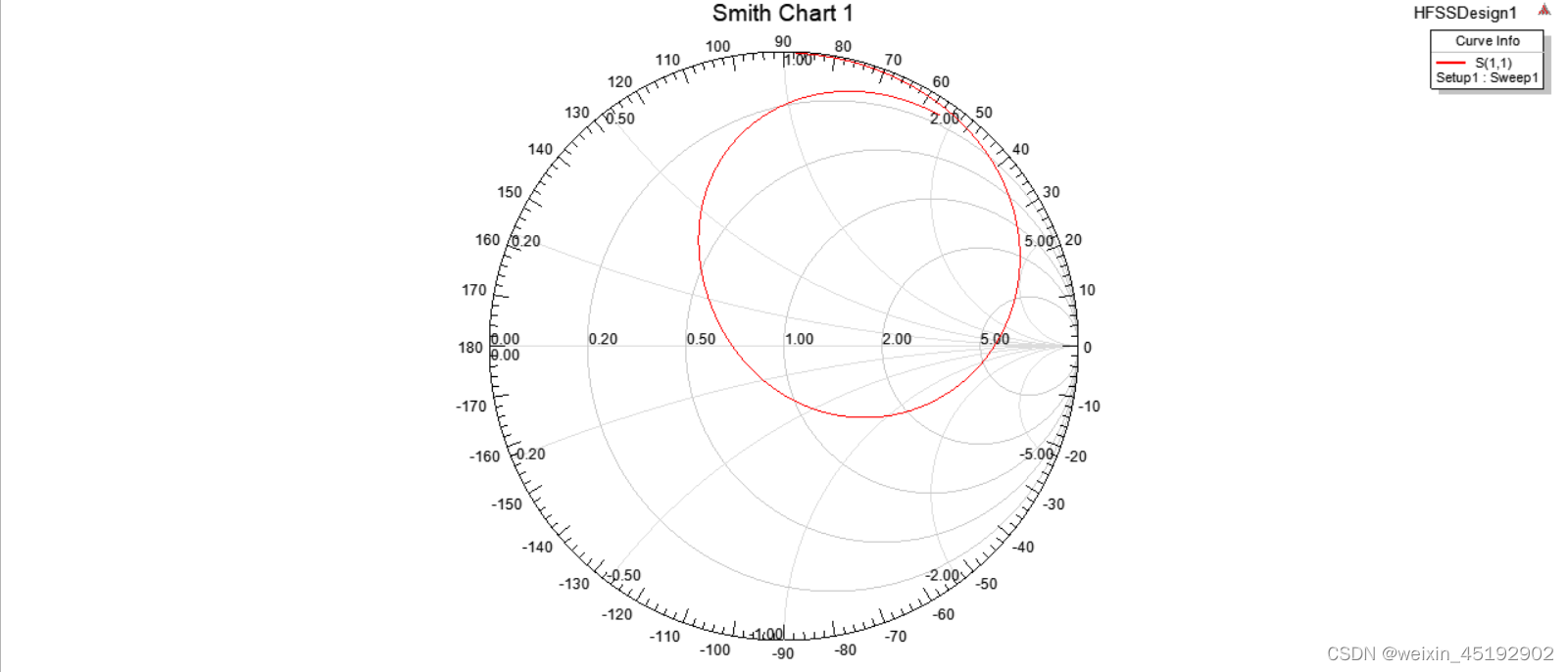

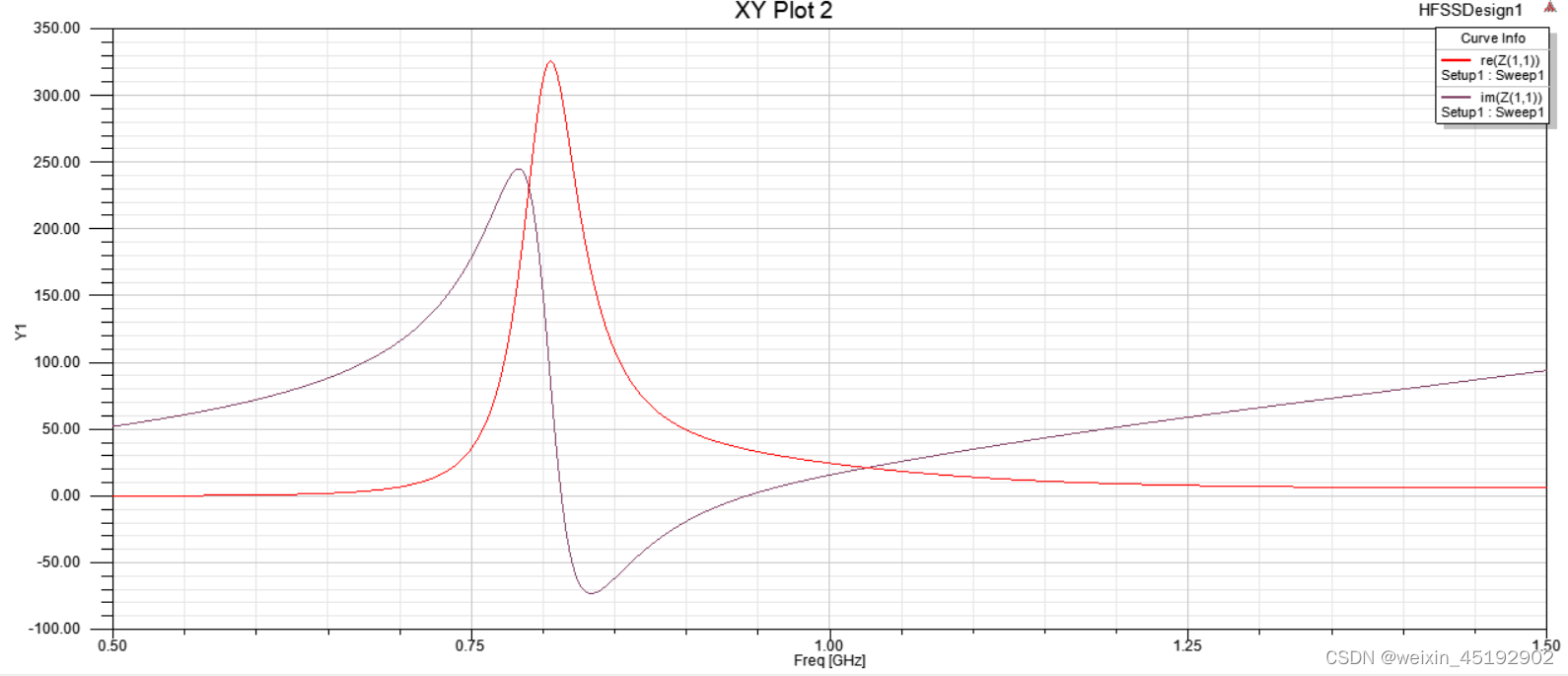

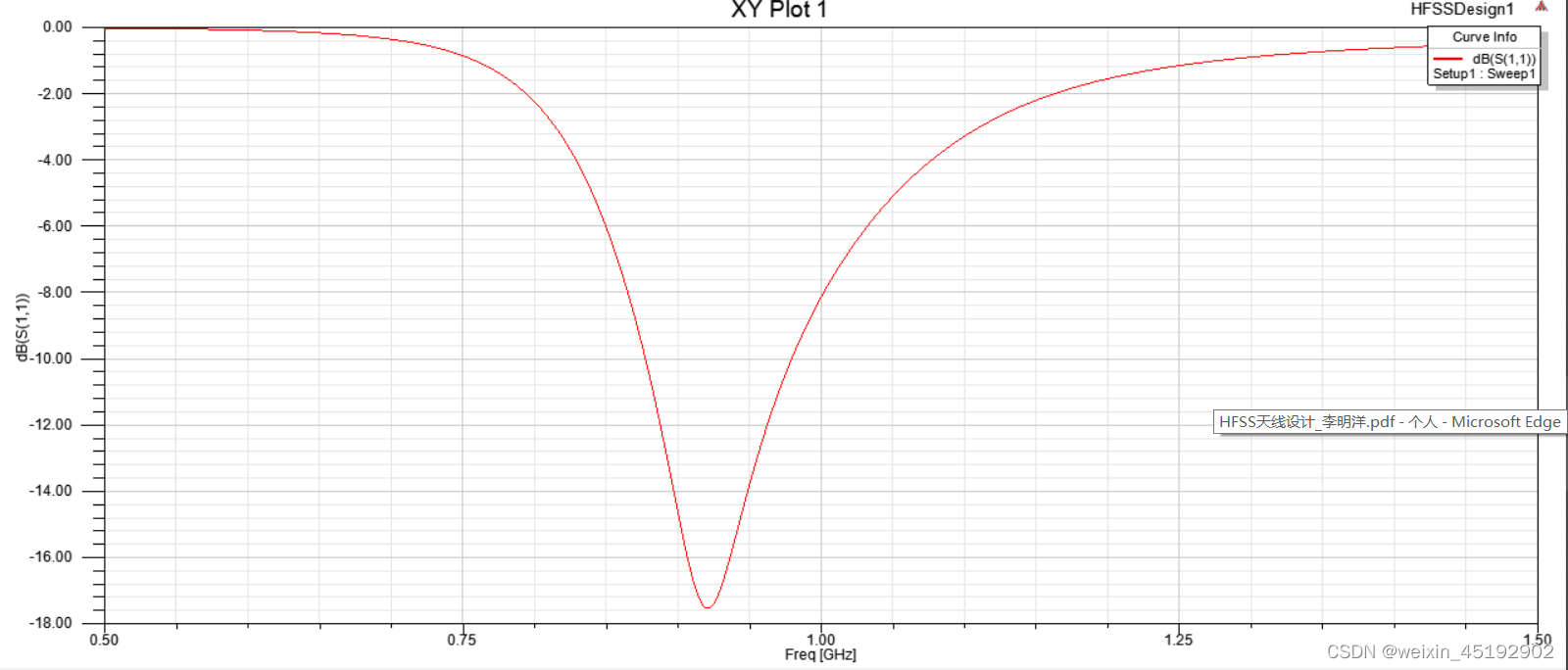

以下为仿真结果图

 谐振频率为0.92GHz，符合要求。
