本文详细介绍了如何通过MCTCP以太网将三菱FX系列PLC，包括FX1N、FX2N、FX3U、FX3S、FX3G等型号，与力控软件ForceControl进行连接。主要步骤包括新建IO设备，配置TCP/IP网络参数，设置设备类型等。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

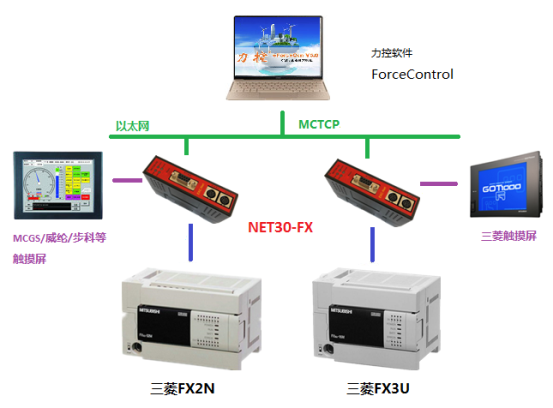

三菱FX系列PLC，包括FX1N、FX2N、FX3U、FX3S、FX3G等；可以通过MCTCP以太网连接力控软件ForceControl。

配置步骤：

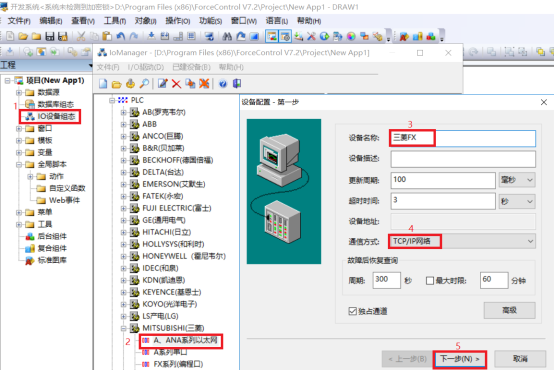

1、新建IO设备，这里选择A、ANA系列以太网驱动，在设备配置中的【通讯方式】选择TCP/IP网络，点击【下一步】按钮；

$C:\Users\Administrator\Desktop\EXC全系列测试报告\EXC-FX手册\力控通讯\截图\力控1.png$

2、在【设备IP地址】处输入桥接器的IP地址，在【端口】处输入桥接器的端口号，默认为5551，点击【下一步】按钮；

$C:\Users\Administrator\Desktop\EXC全系列测试报告\EXC-FX手册\力控通讯\截图\力控2.png$

3、在【设备类型】处选择BINARY，点击【完成】按钮。

$C:\Users\Administrator\Desktop\EXC全系列测试报告\EXC-FX手册\力控通讯\截图\力控3.png$
