看完这个文章，搞清楚下面三点就OK：
- 1、设备树是什么？
- 2、设备树有啥用？
- 3、设备树怎么用？
至于那些来历啊、传闻啊，确实很有意思，但是有很多的博客和书有写，我就不重复那个部分，来强调一下知识。

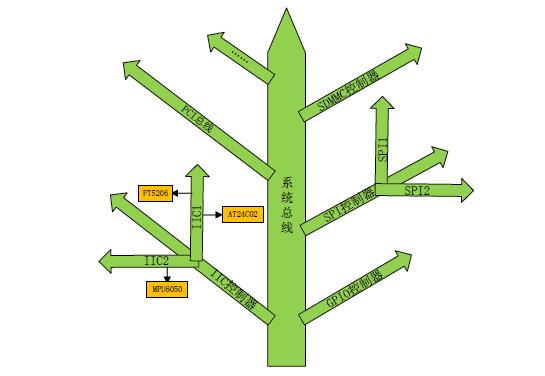

先整个图片：
0、设备树是什么？
我的理解，就是以前对于很多的冗余重复的东西进行来组件化。
以前每个硬件都有自己的代码进行细节描述，但是将这些代码组件化后，你每个板子需要用什么，给你个dts树架子，你需要啥，就选啥，少啥就加啥。
就别重复整了。
同时讲内核和dts组合，那些细节代码哪儿凉快哪里待着，因为我内核是需要接触硬件的一些东西（应用包含了驱动），所以需要板子的细节，但是现在有了dts，那么那些细节代码byebye。
没dts之前–>把板子的信息放在内核的
有dts之后–>dts将硬件细节传输给内核，内核干净了
在设备树中，可描述的信息包括（原先这些信息大多被硬编码在内核中）：
·CPU的数量和类别。
·内存基地址和大小。
·总线和桥。
·外设连接。
·中断控制器和中断使用情况。
·GPIO控制器和GPIO使用情况。
·时钟控制器和时钟使用情况。
这些信息都是一些硬件的信息，我最近要解析的就是内存地址，可惜我现在还无从下手。
它基本上就是画一棵电路板上CPU、总线、设备组成的树，Bootloader会将这棵树传递给内核，然后内核可以识别这棵树，并根据它展开出Linux内核中的platform_device、i2c_client、spi_device等设备，而这些设备用到的内存、IRQ等资源，也被传递给了内核，内核会将这些资源绑定给展开的相应的设备。
这里啰嗦几点：
- 1、dts是描述设备信息（硬件板子）的文本
- 2、dts不是直接用的，而是编译后给内核用的
- 3、dts不是直接和内核联系，而是通过bootloader将编译后的文件传输给kernel
下面来看看什么是DTS？
1、DTS
文件.dts是一种ASCII文本格式的设备树描述，此文本格式非常人性化，适合人类的阅读习惯。但是内核肯定和人不一样，所以就的转换。
基本上，在ARM Linux中，一个.dts文件对应一个ARM的设备，一般放置在内核的arch/arm/boot/dts/目录中。值得注意的是，在arch/powerpc/boot/dts、arch/powerpc/boot/dts、arch/c6x/boot/dts、arch/openrisc/boot/dts等目录中，也存在大量的.dts文件，这证明DTS绝对不是ARM的专利。
1.1 dts简介
由于一个SoC可能对应多个设备（一个SoC可以对应多个产品和电路板），这些.dts文件势必须包含许多共同的部分，Linux内核为了简化，**把SoC公用的部分或者多个设备共同的部分一般提炼为.dtsi，**类似于C语言的头文件。（我要解析的就是.dtsi文件）
其他的设备对应的.dts就包括这个.dtsi。譬如，对于VEXPRESS而言，vexpress-v2m.dtsi就被vexpress-v2p-ca9.dts所引用，vexpress-v2p-ca9.dts有如下一行代码：
/include/ "vexpress-v2m.dtsi"
这个和我写bp那里有点相似的思维，果然include包含世界。
当然，和C语言的头文件类似，.dtsi也可以包括其他的.dtsi，譬如几乎所有的ARM SoC的.dtsi都引用了skeleton.dtsi。
文件.dts（或者其包括的.dtsi）的基本元素即为前文所述的节点和属性，代码清单18.1给出了一个设备树结构的模版。
1 / {
2 node1 {
3 a-string-property = "A string";
4 a-string-list-property = "first string", "second string";
5 a-byte-data-property = [0x01 0x23 0x34 0x56];
6 child-node1 {
7 first-child-property;
8 second-child-property = <1>;
9 a-string-property = "Hello, world";
10 };
11 child-node2 {
12 };
13 };
14 node2 {
15 an-empty-property;
16 a-cell-property = <1 2 3 4>; /* each number (cell) is a uint32 */
17 child-node1 {
18 };
19 };
20 };
上述.dts文件并没有什么真实的用途，但它基本表征了一个设备树源文件的结构：
1个root节点"/"；
root节点下面含一系列子节点，本例中为node1和node2；
节点node1下又含有一系列子节点，本例中为child-node1和child-node2；
各节点都有一系列属性。
这些属性可能为空，如an-empty-property；
可能为字符串，如a-string-property；
可能为字符串数组，如a-string-list-property；
可能为Cells（由u32整数组成），如second-child-property；
可能为二进制数，如a-byte-data-property。
1.2 dts例子
上面知道了基础的知识，下来整个栗瞅瞅
先来文字描述：

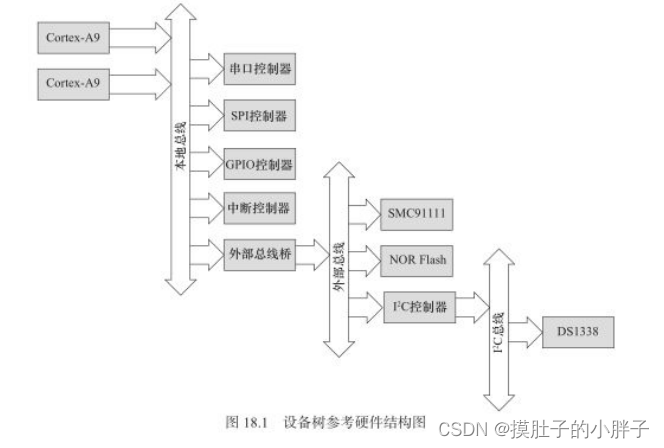

1个双核ARM Cortex-A932位处理器；
ARM本地总线上的内存映射区域分布有两个串口（分别位于0x101F1000和0x101F2000）、GPIO控制器（位于0x101F3000）、SPI控制器（位于0x10170000）、中断控制器（位于0x10140000）和一个外部总线桥；
外部总线桥上又连接了SMC SMC91111以太网（位于0x10100000）、I2C控制器（位于0x10160000）、64MB NOR Flash（位于0x30000000）；
外部总线桥上连接的I2C控制器所对应的I2C总线上又连接了Maxim DS1338实时钟（I2C地址为0x58）。
转换成dts文件
1 / {
2 compatible = "acme,coyotes-revenge";
3 #address-cells = <1>;
4 #size-cells = <1>;
5 interrupt-parent = <&intc>;
6
7 cpus {
8 #address-cells = <1>;
9 #size-cells = <0>;
10 cpu@0 {
11 compatible = "arm,cortex-a9";
12 reg = <0>;
13 };
14 cpu@1 {
15 compatible = "arm,cortex-a9";
16 reg = <1>;
17 };
18 };
19
20 serial@101f0000 {
21 compatible = "arm,pl011";
22 reg = <0x101f0000 0x1000 >;
23 interrupts = < 1 0 >;
24 };
25
26 serial@101f2000 {
27 compatible = "arm,pl011";
28 reg = <0x101f2000 0x1000 >;
29 interrupts = < 2 0 >;
30 };
31
32 gpio@101f3000 {
33 compatible = "arm,pl061";
34 reg = <0x101f3000 0x1000
35 0x101f4000 0x0010>;
36 interrupts = < 3 0 >;
37 };
38
39 intc: interrupt-controller@10140000 {
40 compatible = "arm,pl190";
41 reg = <0x10140000 0x1000 >;
42 interrupt-controller;
43 #interrupt-cells = <2>;
44 };
45
46 spi@10115000 {
47 compatible = "arm,pl022";
48 reg = <0x10115000 0x1000 >;
49 interrupts = < 4 0 >;
50 };
51
52 external-bus {
53 #address-cells = <2>
54 #size-cells = <1>;
55 ranges = <0 0 0x10100000 0x10000 // Chipselect 1, Ethernet
56 1 0 0x10160000 0x10000 // Chipselect 2, i2c controller
57 2 0 0x30000000 0x1000000>; // Chipselect 3, NOR Flash
58
59 ethernet@0,0 {
60 compatible = "smc,smc91c111";
61 reg = <0 0 0x1000>;
62 interrupts = < 5 2 >;
63 };
64
65 i2c@1,0 {
66 compatible = "acme,a1234-i2c-bus";
67 #address-cells = <1>;
68 #size-cells = <0>;
69 reg = <1 0 0x1000>;
70 interrupts = < 6 2 >;
71 rtc@58 {
72 compatible = "maxim,ds1338";
73 reg = <58>;
74 interrupts = < 7 3 >;
75 };
76 };
77
78 flash@2,0 {
79 compatible = "samsung,k8f1315ebm", "cfi-flash";
80 reg = <2 0 0x4000000>;
81 };
82 };
83 };
在上述.dts文件中，可以看出external-bus是根节点的子节点，而I2C又是external-bus的子节点，RTC又进一步是I2C的子节点。每一级节点都有一些属性信息。
下面再来看看什么是DTC
2、DTC（Device Tree Compiler）
DTC是将.dts编译为.dtb的工具。
DTC的源代码位于内核的scripts/dtc目录中，在Linux内核使能了设备树的情况下，编译内核的时候主机工具DTC会被编译出来，对应于scripts/dtc/Makefile中“hostprogs-y：=dtc”这一hostprogs的编译目标。
当然，DTC也可以在Ubuntu中单独安装，命令如下：
sudo apt-get install device-tree-compiler
在Linux内核的arch/arm/boot/dts/Makefile中，描述了当某种SoC被选中后，哪些.dtb文件会被编译出来，如与VEXPRESS对应的.dtb包括：(哪儿都跑不掉的makefile)
dtb-$(CONfiG_ARCH_VEXPRESS) += vexpress-v2p-ca5s.dtb \
vexpress-v2p-ca9.dtb \
vexpress-v2p-ca15-tc1.dtb \
vexpress-v2p-ca15_a7.dtb \
xenvm-4.2.dtb
在Linux下，我们可以单独编译设备树文件。当我们在Linux内核下运行make dtbs时，若我们之前选择了ARCH_VEXPRESS，上述.dtb都会由对应的.dts编译出来，因为arch/arm/Makefile中含有一个.dtbs编译目标项目。
DTC除了可以编译.dts文件以外，其实也可以“反汇编”.dtb文件为.dts文件，其指令格式为：
./scripts/dtc/dtc -I dtb -O dts -o xxx.dts arch/arm/boot/dts/xxx.dtb
3、DTB（Device Tree Blob）
文件.dtb是.dts被DTC编译后的二进制格式的设备树描述，可由Linux内核解析，当然U-Boot这样的bootloader也是可以识别.dtb的。（至于谁用，得看启动流程，或者都用）
通常在我们为电路板制作NAND、SD启动映像时，会为.dtb文件单独留下一个很小的区域以存放之，之后bootloader在引导内核的过程中，会先读取该.dtb到内存。
Linux内核也支持一种变通的模式，可以不把.dtb文件单独存放，而是直接和zImage绑定在一起做成一个映像文件，类似cat zImage xxx.dtb>zImage_with_dtb的效果。当然内核编译时候要使能CONFIG_ARM_APPENDED_DTB这个选项，以支持“Use appended device tree blob to zImage”（见Linux内核中的菜单）。（单独整个镜像）
4、绑定（Binding）
对于设备树中的节点和属性具体是如何来描述设备的硬件细节的，一般需要文档来进行讲解，文档的后缀名一般为.txt。
在这个.txt文件中，需要描述对应节点的兼容性、必需的属性和可选的属性。
这些文档位于内核的Documentation/devicetree/bindings目录下，其下又分为很多子目录。譬如，Documentation/devicetree/bindings/i2c/i2c-xiic.txt描述了Xilinx的I2C控制器，其内容如下：
Xilinx IIC controller:
Required properties:
- compatible : Must be "xlnx,xps-iic-2.00.a"
- reg : IIC register location and length
- interrupts : IIC controller unterrupt
- #address-cells = <1>
- #size-cells = <0>
Optional properties:
- Child nodes conforming to i2c bus binding
Example:
axi_iic_0: i2c@40800000 {
compatible = "xlnx,xps-iic-2.00.a";
interrupts = < 1 2 >;
reg = < 0x40800000 0x10000 >;
#size-cells = <0>;
#address-cells = <1>;
};
（我想解析，第一步这里知道了寄存器的含义，下一步找到我要解析的寄存器，学习怎么去解析读取就好诶）
基本可以看出，设备树绑定文档的主要内容包括：
- ·关于该模块最基本的描述。
- ·必需属性（Required Properties）的描述。
- ·可选属性（Optional Properties）的描述。
- ·一个实例。
Linux内核下的scripts/checkpatch.pl会运行一个检查，如果有人在设备树中新添加了compatible字符串，而没有添加相应的文档进行解释，checkpatch程序会报出警告：UNDOCUMENTED_DT_STRINGDT compatible string xxx appears un-documented，因此程序员要养成及时写DT Binding文档的习惯。
5、Bootloader
Uboot设备从v1.1.3开始支持设备树，其对ARM的支持则是和ARM内核支持设备树同期完成。为了使能设备树，需要在编译Uboot的时候在config文件中加入：
#define CONfiG_OF_LIBFDT
在Uboot中，可以从NAND、SD或者TFTP等任意介质中将.dtb读入内存，假设.dtb放入的内存地址为0x71000000，之后可在Uboot中运行fdt addr命令设置.dtb的地址，如：
UBoot> fdt addr 0x71000000
fdt的其他命令就变得可以使用，如fdt resize、fdt print等。
对于ARM来讲，可以通过bootz kernel_addr initrd_address dtb_address的命令来启动内核，即dtb_address作为bootz或者bootm的最后一次参数，第一个参数为内核映像的地址，第二个参数为initrd的地址，若不存在initrd，可以用“-”符号代替。
（Linux初始RAM磁盘（initrd）是在系统引导过程中挂载的一个临时根文件系统，用来支持两阶段的引导过程。initrd文件中包含了各种可执行程序和驱动程序，它们可以用来挂载实际的根文件系统，然后再将这个 initrd RAM磁盘卸载，并释放内存。在很多嵌入式Linux系统中，initrd 就是最终的根文件系统。）
（可惜关于bootloader这里没有整个具体例子讲讲，保持这种感觉欠那么一点的感觉继续学习。）
前面整了很多虚头巴老的东西，这个部分来看看实例，一个dts到底有什么东西。
这里先讲最近我遇到的三个属性，内容是来自某位前辈的blog，但是我搞忘链接了，抱歉。
设备树是由节点组成的，节点是由一堆属性组成的，节点都是具体的设备， 不同的设备需要的属性不同，用户可以自定义属性。
除了用户自定义属性，有很多属性都是标准属性。
6. compatible属性
ksms驱动中of_find_compatible_node，就是查找节点的compatible属性。
compatible属性也叫做“兼容性”属性，是一个字符串列表，compatible属性用于将设备和驱动绑定起来。
字符串列表用于选择设备所要使用的驱动程序，格式如下所示
“manufacturer,model”
其中manufacturrer表示厂商，model一般是模块对应的驱动名字。比如像下面这个sound节点
sound {
compatible = "fsl,imx6ul-evk-wm8960","fsl,imx-audio-wm8960";
. . . . . .
}
属性分别是“fsl,imx6ul-evk-wm8960”和“fsl,imx-audio-wm8960”,其中“fsl” 表示厂商是飞思卡尔，“imx6ul-evk-wm8960”和“imx-audio-wm8960”表示驱动模块名字，这个设备首先使用第一个兼容值在 Linux 内核里面查找，看看能不能找到与之匹配的驱动文件，如果没有找到的话就使用第二个兼容值查。
设备树可描述的信息
·CPU的数量和类别。
·内存基地址和大小。
·总线和桥。
·外设连接。
·中断控制器和中断使用情况。
·GPIO控制器和GPIO使用情况。
·时钟控制器和时钟使用情况。
