PLP(SSD)

背景介绍

              何为电源故障，无论它只是一个小故障、浪涌或完全断电，都可能潜在地损坏存储设备和损坏数据，除非有一个有效的电源失效保护(PLP)机制。

              随着越来越多的固态硬盘被部署到企业和工业环境中，必须要有一种有效的断电保护技术来避免意外断电可能带来的危害。

             例如，在一个典型的数据中心中，可以部署数百个SSD。在电源故障的情况下，驱动器可能会损坏，导致大量停机，因为驱动器需要重新格式化和重新安装操作系统；数据丢失会对业务运作产生不利影响，并影响客户关系。此外，损坏的驱动器需要更换，这将导致更高的运营成本。

             PLP(Power Loss Protection,掉电保护)是一项专为具有SDRAM快取的固态硬盘(Solid State Drive; SSD)量身订作的技术，主机突然断电时，它能维持电压，以确保数据传输的完整性。通过增加电容数量，PLP可以延长时间让资料完成传输。当电源重新被打开后，电容会扮演蓄电电池的角色透过计算机来充电。若电源意外中断，这些充好电的电容会持续供电给SSD，让数据可以完整的被写入。

SSD数据存储

            1，主机向SSD发送数据

             2，SSD控制器确认已收到数据

             3，如果固态硬盘没有SDRAM缓存，存储控制器会将数据转移到NAND闪存，这是一个非易失性存储器，所以即使电源被终止数据也能被安全存储。当SSD中没有SDRAM(外置DDR等)时要考虑主控芯片的内置SDRAM,里面也会存储映射表等一些运行数据，突然掉电也会丢失，也会对SSD性能造成影响。

如果SSD有SDRAM(外置DDR等),运作时，数据、指令、映射表会暂存在SDRAM，利用SDRAM快速反应时间的优势借以提升SSD效能；但SDRAM是易失性存储器，掉电数据丢失。在系统正常关机的情况下，Host端会发送指令给SSD控制器通知电源即将中断，SSD有反应时间可以将暂存于SDRAM的数据存入NAND Flash。然而，当电源无预警中断时，SDRAM里的缓存数据和映像表没有时间写入NAND Flash，因此SSD数据无法正确更新，这就会导致数据遗失、损毁、甚至造成设备故障。主控决定何时将数据从SDRAM缓存中刷到NAND闪存中。

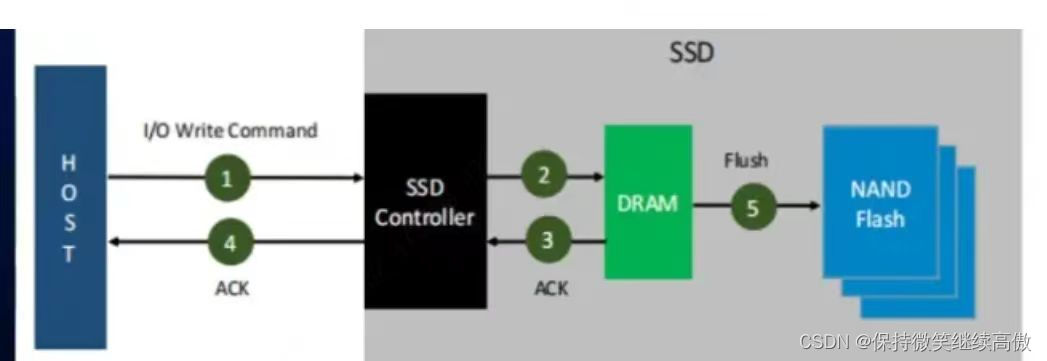

图1

SSD异常掉电通常会出现的故障现象

1、SSD无法重现被系统识别，需要重新构建映射表或者通过简单粗暴的方式重新量产方可使用；

2、多次掉电后，SSD出现大量的“新增坏块”；

出现新增坏块的背后机理是：当SSD对某些Block进行读取、写入或者擦除不成功时，会被标识为坏块，当然，这些块并非真正的坏块，仅仅是因为异常掉电导致的错误判断。

3、SDRAM中数据丢失；

掉电保护技术

1，纯FW（固件）保护

• SP代码备份。一旦设备通电，临时的系统内编程（ISP）代码就会在一个备用块中生成，以减少对主ISP的读取访问，并降低读取干扰的几率。

• 链接表映射地址备份。上电后，FW将从最新的映射地址中追踪链表。如果发现链表无效，FW将搜索以前的映射地址，直到找到有效的映射地址。映射地址只保存在一个强大的页面</
