zemax学习

光学设计手册
第一章 概述

理想光学系统中是点变光斑的过程，此时会出现各种像差

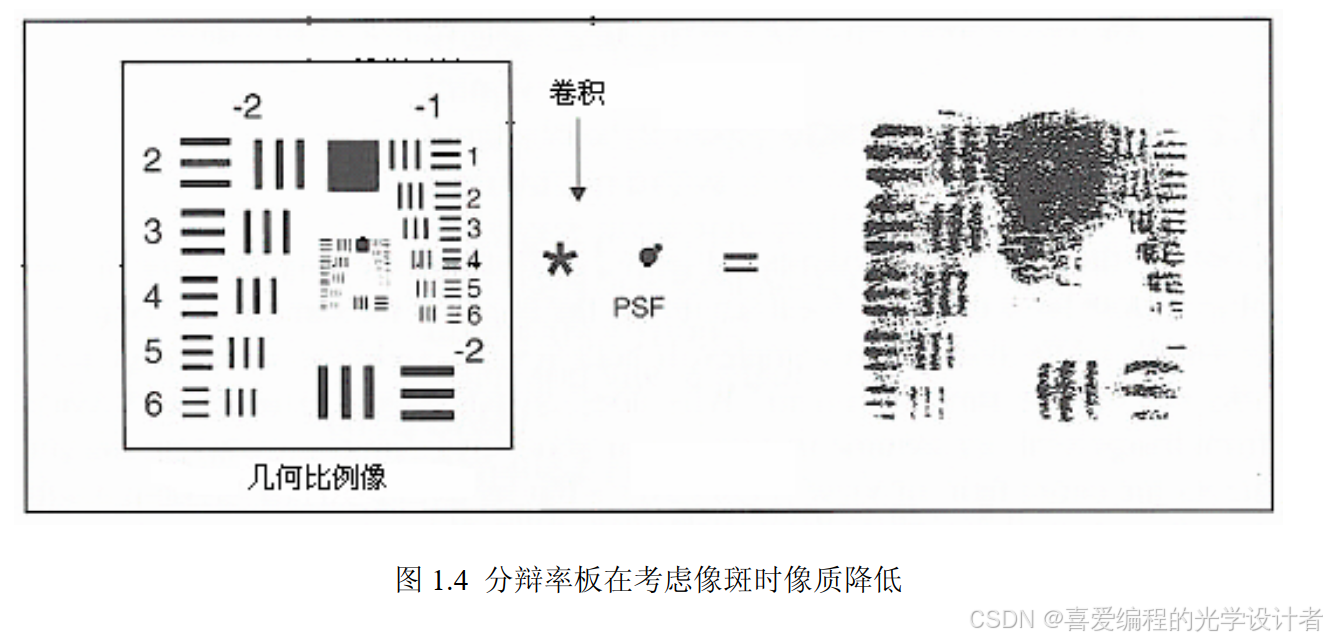

点光源成的存在像差的像斑，会降低像面质量。它基本上是由斯涅尔（Snell）定律的非线性效应造成的
对于一个光学系统，当它的 f-数减小、视场角增加或光谱加宽，在保持同样好的成像质量的情况下，都表明会增加光学系统的复杂性。
第二章 ZEMAX概述

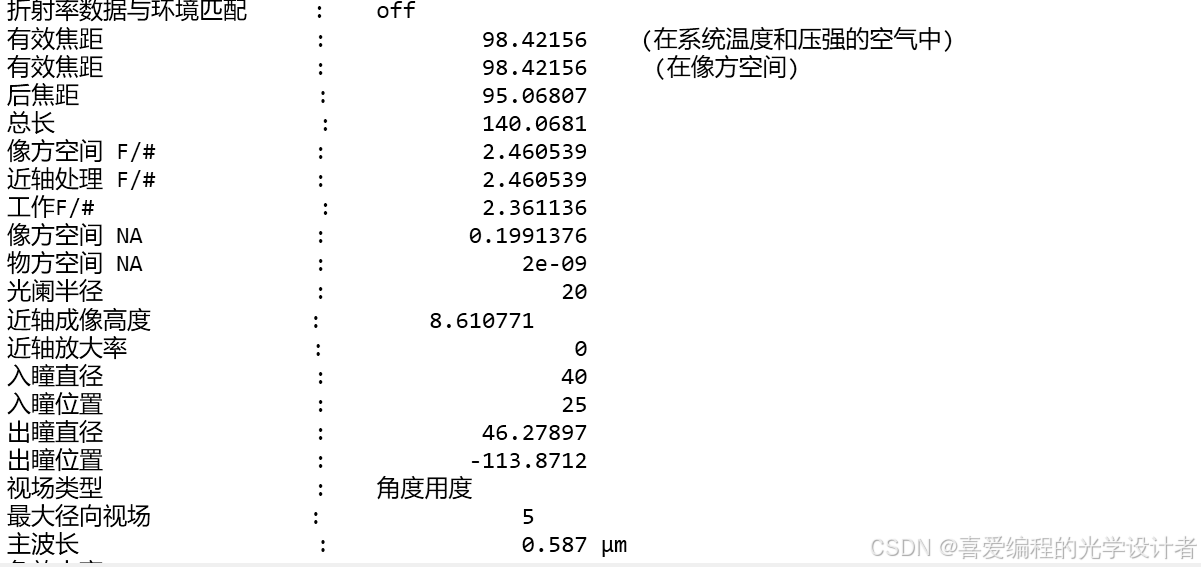

有三个 f-数存在于表图中，像空间 f-数（在物为无限远时，定义为 EFL 除以 EPD），
值为 f / 2.4
第三章 约定和非球面

曲率半径 R 和曲率 C（=1/R）定义为曲率中心位于面顶点右边时为正；曲率中心位于面顶点左边时为负。图中所示的主平面位置，前主平面在透镜第一面顶点的右边，所以间隔d 是正的；

后主平面在透镜最后一面顶点的左边，所以间隔d '是负的。有效焦距 f '（从后主平面算起到像方焦点），

由于像方焦点在后主平面右面，所以是正的。前焦距 f 从前主平面算起，显然是负的。物距（l ）从前主平面算起，

在左面，是负的；像距（ l’ ）从后主平面算起，在右面，是正值。光线交角按光线的倾斜程度，向上的为正，向下的为负
